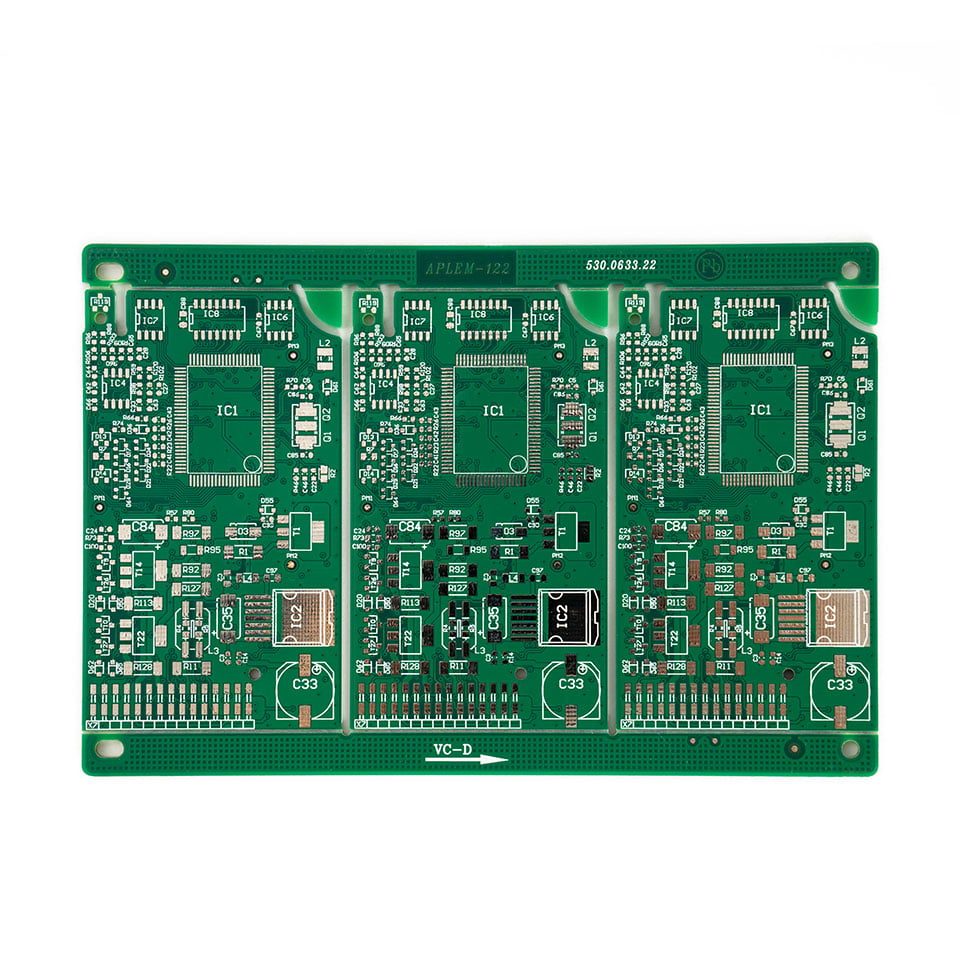

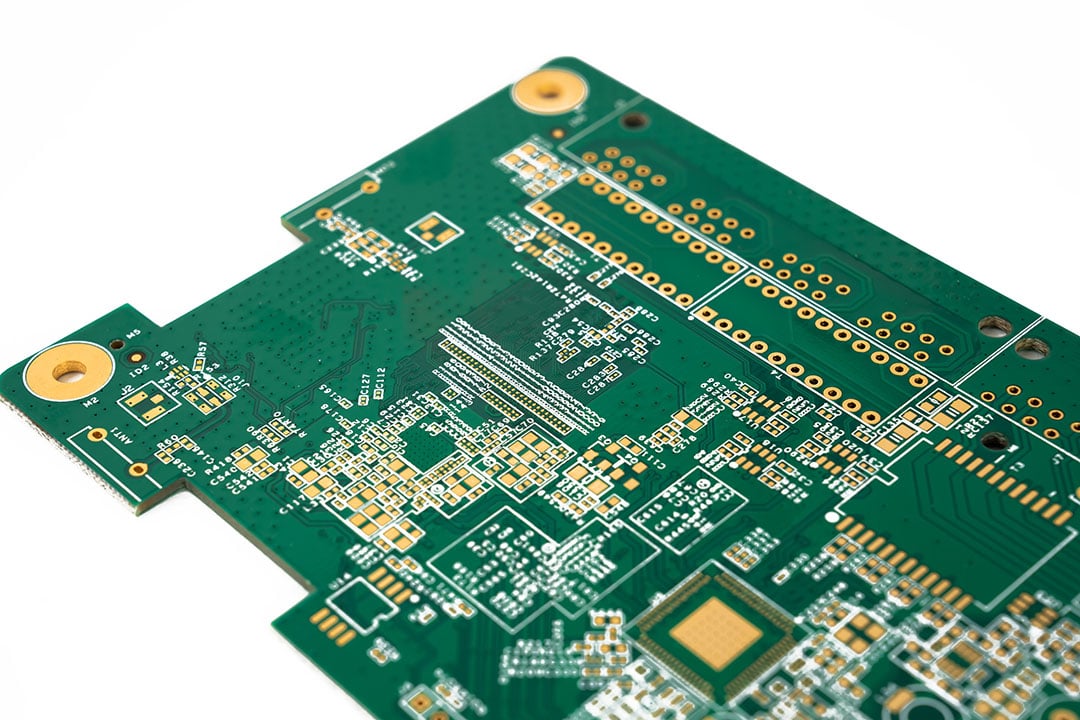

Многослойные печатные платы: двигатель современной электроники.

В LHD TECH мы живем и дышим стремлением к созданию более компактной и интеллектуальной электроники. Огромную роль в этом играет многослойная технология печатных плат. Это не просто услуга, которую мы предлагаем, — это одна из наших ключевых сильных сторон.

Подумайте об этом так: Многослойные печатные платы — это способ разместить больше «мозгов» на меньшей площади. Мы берем то, что раньше требовало нескольких громоздких плат, и преобразуем это в один изящный, компактный блок, тщательно соединяя и сплавляя несколько слоев схемы. В этом секрет устройств, которые становятся все тоньше, легче и значительно мощнее.

В отличие от более простых однослойные печатные платы or двусторонние печатные платыНаша многослойная технология открывает третье измерение. Мы направляем сложные высокоскоростные сигналы вверх, вниз и через несколько изолированных слоев. Это дает нашим разработчикам невероятную свободу и обеспечивает производительность, недостижимую для более простых плат.

Почему многослойные печатные платы так важны?

• Они — двигатель инноваций: представьте наши многослойные печатные платы как незаметных героев в технологиях, которые двигают мир вперед. Они есть в вашем смартфоне, критически важном медицинском оборудовании, центрах обработки данных за облачными сервисами и даже в спутниках в космосе. Если это передовая технология, наши платы, скорее всего, лежат в её основе.
• Созданы для решения самых сложных задач: мы разрабатываем эти платы для задач, где нет места ошибкам. Когда устройство не может быть больше, медленнее или менее надежным, наши печатные платы — это решение.

Секрет более умных и легких технологий: вот как уместить больше «мозгов» в том же пространстве. Многослойная технология позволяет нам разместить мощные функции и беспроводные соединения в продукте, не делая его более громоздким или тяжелым. Именно в таких устройствах часто используются многослойные печатные платы.

Многослойная печатная плата Возможности процесса

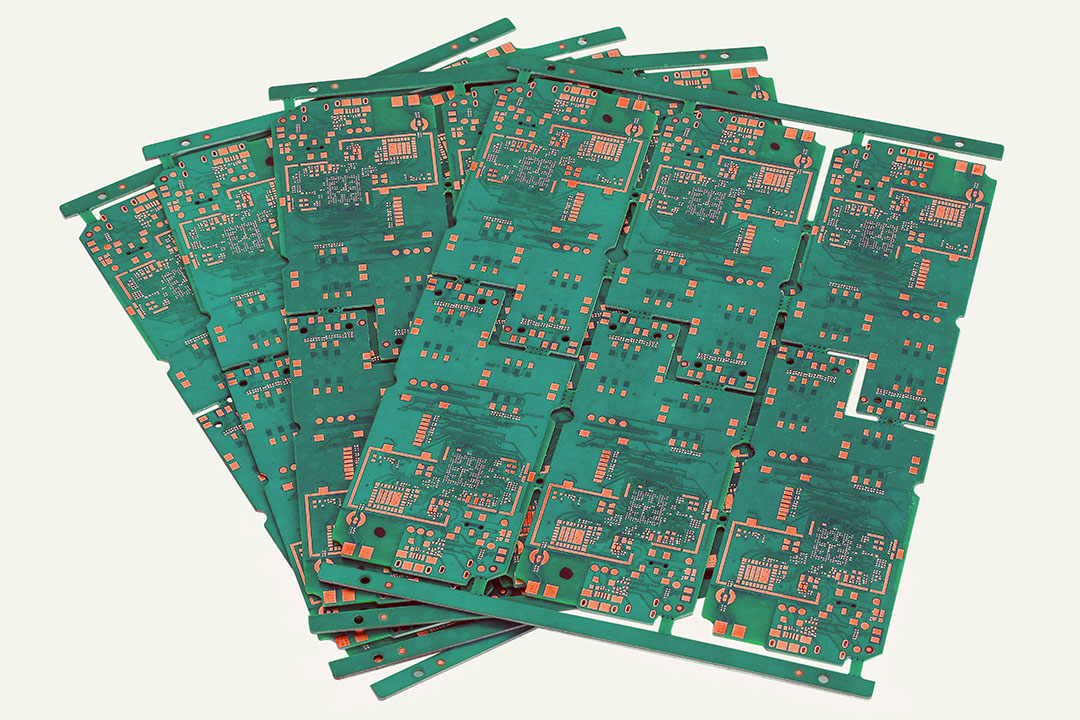

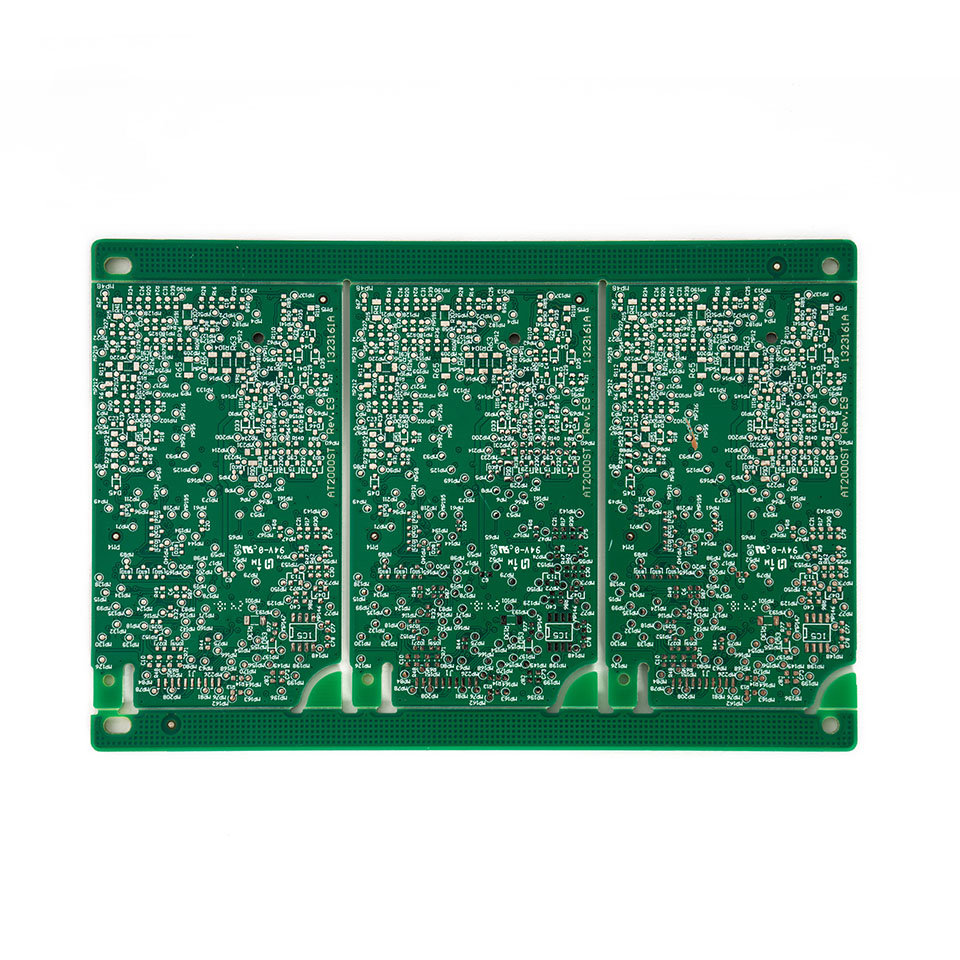

Что такое многослойная печатная плата?

Определение многослойной печатной платы

В нашей практике многослойная печатная плата представляет собой печатную плату с интегрированной трехмерной структурой. Она изготавливается путем ламинирования трех или более слоев проводящей меди, каждый из которых точно отделен специальным диэлектрическим изоляционным материалом.

Здесь мы оставляем простые платы позади. В то время как однослойные и двухслойные печатные платы работают в 2D-пространстве, наши многослойные решения строятся вверх — интегрируя несколько слоев схемы в один компактный, взаимосвязанный блок. Это открывает возможности для создания сложных схем высокой плотности и обеспечивает электрическую стабильность, необходимую для высочайшей производительности: более чистые сигналы, контролируемое сопротивление и значительно меньшие помехи.

Основные различия между типами печатных плат

Многоуровневая философия: построение в трех измерениях

Для нас в LHD TECH концепция многослойной печатной платы является основой передового производства электроники. Это инженерное искусство стратегического размещения множества точно расположенных слоев проводящего и изоляционного материала в единую высокопроизводительную систему.

В наших руках каждый слой многослойной печатной платы — это шаг вперед в производительности. Каждый добавленный нами лист открывает двери для большей сложности и функциональности, позволяя реализовать передовые возможности — от высокоскоростных схем до стабильной подачи питания — которые никогда не были бы доступны для плоских, односторонних или двухсторонних плат.

Именно такой многогранный подход позволяет нам взять простую доску и превратить ее в интегрированное, высокопроизводительное ядро ​​технологий будущего.

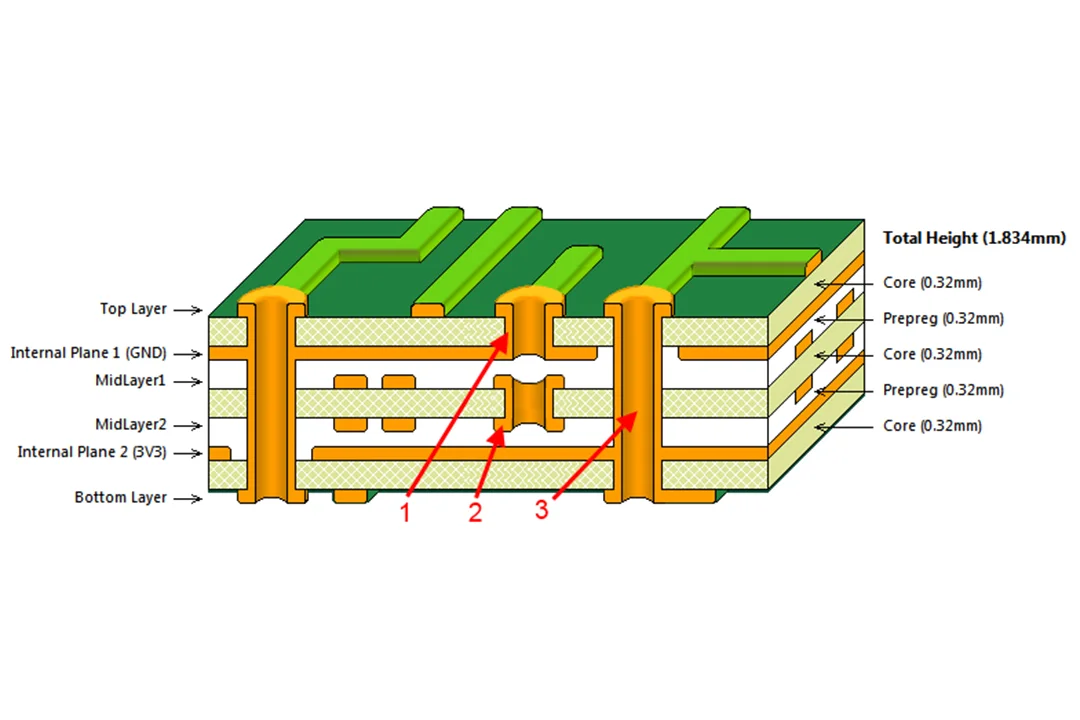

Многослойная структура и архитектура печатной платы

В LHD TECH мы проектируем многослойные печатные платы, состоящие из слоев многослойной системы. Мы тщательно располагаем и прочно соединяем отдельные слои под воздействием тепла и давления, образуя единую, компактную и исключительно надежную сборку. Каждый слой в этой стопке имеет свое предназначение, работая согласованно для обеспечения оптимизированных путей передачи сигнала, эффективного распределения питания и надежной механической поддержки.

Слои многослойной печатной платы

1. Внешние слои платы– Это поверхности платы, разработанные для надежного монтажа компонентов и внешнего соединения.
2. Внутренний слой ядра–Суть сложности. Эти промежуточные слои предназначены для трассировки критически важных сигнальных дорожек, создания надежных силовых плоскостей и формирования непрерывных заземляющих плоскостей для обеспечения стабильности и подавления шума.
3. Слой проводящего материала– Кровеносная система. Каждый функциональный слой включает в себя точно вытравленные медные дорожки, которые образуют необходимые пути для движения электронов.
4. Препрег/изолятор– Необходимая изоляция. Этот изоляционный материал наносится между каждым слоем меди, предотвращая короткие замыкания и определяя критически важные электрические характеристики платы.
5. Soldermask– Защитное покрытие. Нанесенное поверх внешних слоев, это покрытие предотвращает случайные короткие замыкания во время сборки и защищает медь от коррозии и воздействия окружающей среды.
6. Внешние слои платы– Руководство по эксплуатации. На этом заключительном этапе сборки указаны обозначения компонентов, маркировка ориентации и логотипы, обеспечивающие точную и эффективную сборку.

Схема архитектуры многослойной печатной платы

Почему многослойная архитектура — правильный выбор?

Наша многослойная технология предоставляет дизайнерам следующие возможности:

1. Управление планировкой помещений высокой плотности: Мы размещаем больше функций в более компактном корпусе, что крайне важно для современных миниатюрных устройств.
2. Внедрить расширенную изоляцию: Мы обеспечиваем четкое разделение аналоговых и цифровых заземлений, что является основополагающим требованием для предотвращения шума и обеспечения чистоты сигнала.
3. Обеспечьте интегрированную защиту: Чувствительные проводники можно экранировать между твердыми заземляющими плоскостями, что значительно снижает помехи и перекрестные наводки.

Такое сочетание возможностей делает использование многослойных печатных плат от LHD TECH не просто выгодным, а необходимым. Они являются основой для высокопроизводительных приложений в радиочастотной и беспроводной связи, сложных системах управления питанием и сложных устройствах обработки смешанных сигналов, где целостность сигнала имеет первостепенное значение.

Типы многослойных печатных плат и их слои

Многослойные печатные платы можно разделить по количеству проводящих слоев, а также по типу конструкции: стандартные жесткие, динамически гибкие многослойные печатные платы или интегрированные жестко-гибкие платы.

Распространенные типы многослойных печатных плат

• 4-х слойная печатная плата:Наше оптимальное решение для простых цифровых или аналоговых устройств. LHD TECH оптимизирует структуру слоев (обычно сигнал-земля-питание-сигнал), обеспечивая идеальный баланс производительности, упрощенного управления электромагнитными помехами и стоимости для широкого спектра потребительских и промышленных товаров.
• 6-х слойная печатная плата: Мы часто рекомендуем эту конфигурацию для встраиваемых приложений и современных микроконтроллерных систем. Благодаря разработке отдельных внутренних силовых и заземляющих плоскостей наши инженеры эффективно изолируют чувствительные сигналы, значительно снижая уровень шума и перекрестных помех для более стабильной и надежной работы.
• 8+-слойная печатная плата:Когда производительность не подлежит обсуждению, LHD TECH предлагает платы с большим количеством слоев, необходимые для высокочастотной связи, материнских плат серверов и современных вычислительных систем. Наш опыт в области последовательного ламинирования и точного контроля импеданса обеспечивает целостность сигнала в самых требовательных радиочастотных и высокоскоростных цифровых средах.

Специальные многослойные печатные платы

Мы расширяем границы возможного, используя передовые материалы и гибридные конструкции:

• Гибкая многослойная печатная плата: Наши инженерные разработки позволяют внедрять инновации в условиях ограниченного пространства и динамичных областях применения. Мы производим надежные многослойные гибкие печатные платы для складных устройств, современных систем камер и критически важных аэрокосмических приборов, где требуется многократное изгибание без ущерба для плотности соединений.
• Жестко-гибкая многослойная печатная плата:В LHD TECH мы в совершенстве владеем искусством сочетания жесткости и гибкости. Интегрируя жесткие платы для поддержки компонентов с гибкими межсоединениями, мы создаем бесшовные, высоконадежные 3D-сборки, идеально подходящие для миниатюрных медицинских имплантатов, носимых устройств мониторинга здоровья и защищенной оборонной электроники.
• Объединительные платы и встраиваемые платы: Для создания основы сетевой инфраструктуры и миниатюрных датчиков мы разрабатываем сложные объединительные платы для коммуникационных коммутаторов и встроенных плат с микропереходами и встроенными пассивными компонентами. Это позволяет максимально расширить функциональность при минимизации размеров и веса.

Применение многослойных печатных плат

Области применения многослойных печатных плат практически безграничны. Мы предоставляем необходимые платформы, позволяющие внедрять передовые технологии:

• Сложное формирование луча и обработка сигналов в антенных системах 5G/6G.
• Компактные, энергоэффективные драйверы светодиодов и интеллектуальные контроллеры освещения.
• Плотная и надежная схемотехника для интеллектуальных носимых устройств следующего поколения и периферийных устройств Интернета вещей.

Там, где стандартные платы не справляются, многослойные печатные платы LHD TECH обеспечивают производительность, плотность размещения и надежность, необходимые для ваших инноваций.

Типы переходных отверстий в многослойных печатных платах

В LHD TECH мы понимаем, что интеллектуальность многослойной печатной платы заключается не только в её слоях, но и в сложных межсоединениях, которые их связывают. Правильный выбор технологии переходных отверстий имеет основополагающее значение для обеспечения целостности сигнала, надежности и плотности в наших передовых разработках.

Мы развертываем слепые и скрытые переходы конструкции для оптимизации производительности и технологичности производства для каждого проекта:

• Сквозное отверстие Переходное отверстие: Наше базовое решение. Этот переходной канал проходит через всю структуру платы, обеспечивая надежное и прочное соединение от верхнего до нижнего слоя. Он необходим для силовых соединений, монтажа компонентов с выводами и в конструкциях, где первостепенное значение имеет экономичность.
• Слепой через: Ключевой элемент для проектирования схем высокой плотности. Разработанное компанией LHD TECH, это переходное отверстие соединяет внешний слой с одним или несколькими внутренними слоями, не пересекая всю плату. Это позволяет экономить ценное пространство для трассировки на слоях, до которых оно не доходит, что обеспечивает более компактное и эффективное размещение компонентов, например, под компонентами с малым шагом выводов.
• Похоронен через:Для максимальной эффективности внутренней трассировки. Полностью инкапсулированные во внутренние слои, наши скрытые переходные отверстия соединяют только внутренние слои, не достигая внешних поверхностей. Эта технология имеет решающее значение для сложных высокоскоростных цифровых плат, позволяя создавать дополнительные каналы трассировки сигналов между плоскостями питания, сохраняя при этом безупречную поверхность внешнего слоя для монтажа компонентов.
• Microс помощью: Это краеугольный камень наших возможностей в области высокоплотных межсоединений (HDI). Эти сверхмалые переходные отверстия (обычно <150 мкм), просверленные лазером, необходимы для выхода из современных корпусов BGA (Ball Grid Array) с большим количеством выводов и позволяют создавать сложные многослойные и ступенчатые структуры переходных отверстий. LHD TECH использует микропереходные отверстия для достижения миниатюризации и производительности, необходимых в передовых потребительских, медицинских и коммуникационных устройствах.

Как работают многослойные печатные платы?

Для нас многослойная печатная плата — это не просто материалы, а целая, продуманная электронная экосистема. Соединяя несколько проводящих и изоляционных слоев в единую компактную структуру, мы достигаем трех ключевых результатов: значительно более высокой плотности размещения цепей, более продуманной функциональной интеграции и электрических характеристик, недоступных для простых плат.

Ключевые принципы

В основе наших многослойных конструкций лежат следующие ключевые инженерные принципы, гарантирующие функциональность и надежность:

• Раздельные сигнальные пути:Мы выделяем для критически важных сигналов отдельные маршруты — либо на отдельных уровнях, либо в контролируемых каналах. Такая изоляция значительно снижает перекрестные помехи и электромагнитные искажения, гарантируя четкую передачу сигнала высокой точности.
• Оптимизированная целостность электропитания:Мы используем специальные силовые и заземляющие плоскости, разработанные для низкого импеданса. Это обеспечивает стабильную подачу напряжения по всей плате, устраняя провалы и шумы, которые могут ухудшить как цифровые, так и аналоговые характеристики.
• Проактивный контроль электромагнитных помех: Наше стратегическое использование прочных внутренних заземляющих плоскостей обеспечивает высокоэффективное экранирование. Такое сдерживание электромагнитных полей имеет решающее значение для стабильности чувствительных аналоговых, радиочастотных и смешанных сигнальных схем.
• Управление теплом:Мы закладываем тепловые характеристики непосредственно в структуру платы. От использования толстых слоев меди до интеграции металлических сердечников или теплоотводящих отверстий, наши конструкции эффективно рассеивают тепло от мощных компонентов, обеспечивая долговременную надежность и производительность системы.

Основные преимущества многослойных печатных плат

Преимущества использования многослойных печатных плат

Мы не просто производим печатные платы — мы разрабатываем более интеллектуальные системы. Каждая многослойная плата, которую мы создаем, призвана обеспечить реальное повышение производительности и исключительную надежность. Именно поэтому наши технологии лежат в основе более совершенной электроники нового поколения.

Преимущества многоуровневой архитектуры: ключевые выгоды для наших клиентов.

1. Уменьшение пространства и веса

В LHD TECH мы сосредоточены на достижении большего с меньшими затратами. Мы разрабатываем платы с более высокой плотностью схем, чтобы создавать более компактные и легкие платы, которые вмещают больше ресурсов на каждом квадратном миллиметре. Это особенно важно для наших партнеров в сфере носимых устройств, мобильных технологий и аэрокосмической отрасли, где каждая доля грамма и каждый клочок пространства действительно имеют значение.

2. ВерхнийЭлектрические характеристики

Мы разрабатываем схемы, обеспечивающие высокую скорость и целостность сигнала. В наших многослойных конструкциях используются короткие пути с контролируемым импедансом и выделенные опорные плоскости для повышения скорости сигнала, минимизации шума и уменьшения перекрестных помех. Это обеспечивает более чистое питание и большую гибкость проектирования высокоскоростных цифровых и чувствительных аналоговых схем.

3. Непревзойденная гибкость дизайна

В LHD TECH мы производим печатные платы, отвечающие вашим потребностям, а не стандартные платы. Благодаря нашим знаниям и опыту мы можем разрабатывать индивидуальные многослойные структуры, разделяющие аналоговые, цифровые, силовые и заземляющие сигналы. Это позволяет нам гибко удовлетворять точные электрические и механические требования различных специализированных областей, будь то модуль управления транспортным средством или медицинский сканер, спасающий жизни.

4. Повышенная долговечность и надежность

Мы производим платы, которые выдерживают реальные условия эксплуатации. Многослойная печатная плата LHD TECH не просто состоит из слоев — она ламинирована в единую прочную структуру. Это делает ее от природы прочнее, более устойчивой к вибрации, нагреву и суровым условиям, чем более простые одно- или двухсторонние платы. Поэтому, когда ситуация становится сложной, наши платы продолжают работать.

5. Внутренняя надежность

Простота — залог надежности. Благодаря интеграции множества соединений внутри самой платы, наши многослойные конструкции значительно сокращают количество внешних паяных соединений и межсоединений, необходимых в системах, построенных из нескольких однослойных плат. Такой фундаментальный подход к проектированию снижает вероятность отказов в полевых условиях, обеспечивая надежную работу, которая определяет стандарт LHD TECH.

Преодоление сложностей: взгляд LHD TECH на проблемы многослойных печатных плат.

Недостатки многослойных печатных плат

Прозрачность лежит в основе нашей работы. Многослойные печатные платы обеспечивают непревзойденную производительность, но также создают уникальные проблемы. В LHD TECH мы не просто изготавливаем ваши платы — мы сотрудничаем с вами, чтобы помочь вам справиться с этими сложностями, используя наш опыт и инженерные решения, чтобы в итоге вы получили передовую и технологичную в производстве конструкцию.

Ключевые аспекты разработки многослойных печатных плат.

1. Более высокие производственные затраты:

Изготовление многослойных печатных плат — сложный процесс, требующий точного выравнивания, многократного ламинирования и аккуратной обработки материалов. В LHD TECH мы инвестируем в высококачественное оборудование и строгий контроль технологических процессов, особенно для таких сложных функций, как глухие/скрытые переходные отверстия и технология HDI. Это, естественно, увеличивает первоначальную стоимость по сравнению с более простыми платами, но мы сотрудничаем с вами, чтобы оптимизировать проектирование, сохраняя его экономически эффективным без ущерба для необходимой вам производительности.

2. Более длительные сроки поставки:

Точность не терпит спешки. Дополнительные этапы послойной регистрации, последовательного ламинирования и всестороннего электрического тестирования, необходимые для создания надежных многослойных плат, естественно, увеличивают сроки выполнения заказа. Компания LHD TECH минимизирует риски, связанные с несоблюдением сроков, за счет тщательного управления проектами, прозрачной коммуникации и параллельной обработки данных, где это возможно, обеспечивая предсказуемые и эффективные сроки.

3. Сложности при ремонте и устранении неисправностей:

Фундаментальной характеристикой многослойных конструкций является недоступность внутренних слоев. В отличие от двухсторонних плат, дефект во внутреннем сердечнике, как правило, не подлежит устранению. В LHD TECH мы решаем эту проблему на начальном этапе, инвестируя в тщательный анализ технологичности производства (DFM), автоматизированный оптический контроль (AOI) и передовые протоколы тестирования, такие как граничное сканирование и импедансное тестирование, чтобы предотвратить скрытые дефекты и обеспечить надежность с самого начала.

4. Сложный процесс проектирования:

Разработка успешной многослойной печатной платы — это специализированная дисциплина. Она требует мастерства в планировании структуры слоев, моделировании целостности сигналов и питания, снижении электромагнитных помех и управлении тепловыми процессами. Команда инженеров LHD TECH сотрудничает с клиентами, начиная с концептуальной стадии, используя профессиональные инструменты моделирования и наши глубокие знания в области производства для создания высокопроизводительных и технологичных проектов.

5. Вопросы терморегулирования:

Плотная ламинированная структура многослойных плат может создавать тепловую нагрузку. Недостаточное планирование теплоотвода может негативно сказаться на производительности и сроке службы. Инженеры LHD TECH интегрируют в конструкцию теплоотводящие переходные отверстия, стратегическую балансировку медных проводников и передовые материалы подложки для эффективного управления теплом от мощных компонентов, обеспечивая стабильную работу.

6. Материальные и технологические ограничения:

Не все производственные предприятия могут выполнять сложные многослойные конструкции. Требования к высокоскоростным/низкопотерным материалам, комбинациям жестких и гибких элементов или встроенным компонентам требуют специализированных возможностей. Как поставщик полного спектра услуг, LHD TECH поддерживает современный склад материалов и обладает специализированными технологическими знаниями для решения этих задач, выступая в качестве единого надежного источника для сложных конструкций.

Сводная таблица: Недостатки многослойных печатных плат

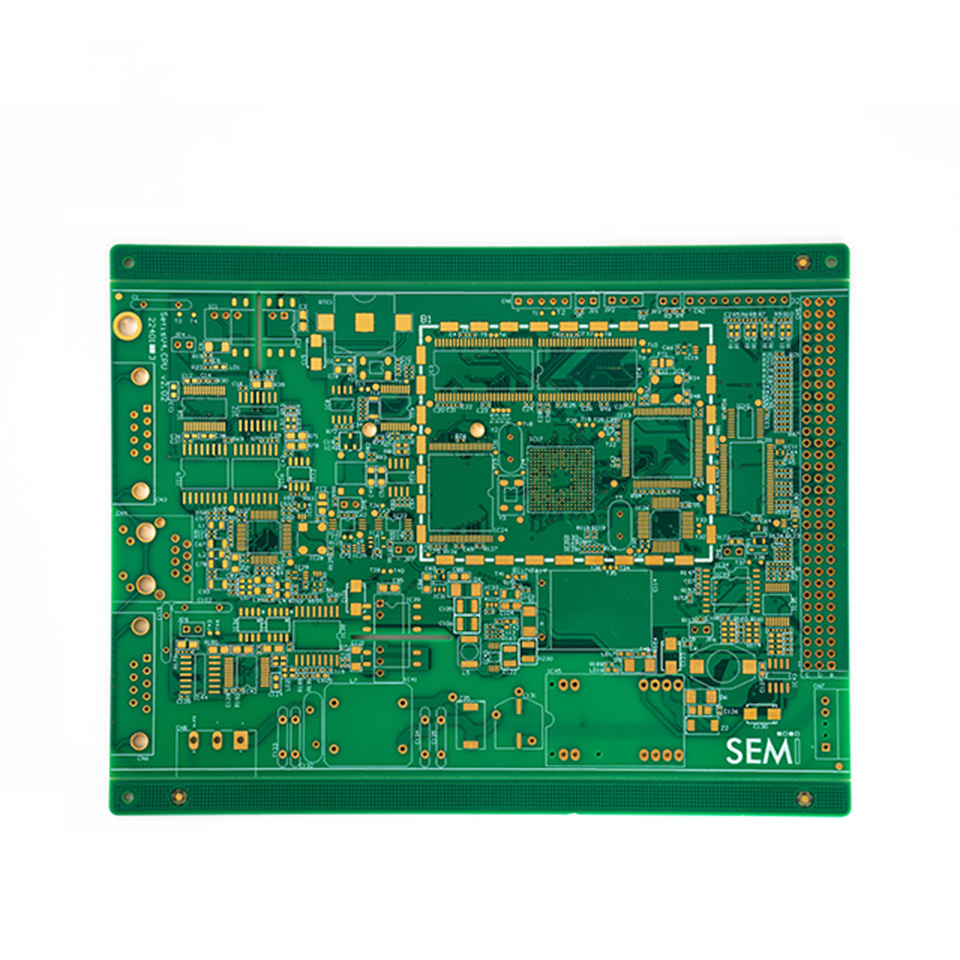

Основы проектирования многослойных печатных плат

Мы понимаем, что высококачественная многослойная печатная плата не производится — она проектируется. Наш процесс основан на тщательном, систематическом планировании и всесторонней проверке, где электрические и механические аспекты органично интегрированы от концепции до производства.

Основы проектирования многослойных печатных плат от LHD TECH

1. Планирование методом стекирования:

Каждый успешный многослойный проект в LHD TECH начинается с целенаправленной архитектуры слоев. Мы сотрудничаем с клиентами, чтобы определить оптимальное количество и последовательность слоев, четко определяя электрические роли для каждого из них. Будь то стандартная 4-слойная структура «сигнал-земля-питание-сигнал» или сложная 8-слойная конфигурация для высокоскоростных приложений, наша цель — с самого начала сбалансировать производительность, стоимость и технологичность производства.

2. Точный контроль импеданса:

Для высокоскоростных и высокочастотных схем целостность сигнала имеет первостепенное значение. Инженеры LHD TECH определяют и моделируют геометрию дорожек, диэлектрические материалы и расстояние между ними с помощью передовых программных средств задолго до начала изготовления. Такой дисциплинированный подход обеспечивает точное согласование импедансов на критически важных интерфейсах, гарантируя производительность и надежность.

3. Стратегия:

Стратегия межсоединений является основой плотной многослойной конструкции. На ранних этапах процесса LHD TECH определяет оптимальный набор переходных отверстий — выбирая из сквозных, глухих/скрытых и микроотверстий, просверленных лазером, — чтобы избежать использования BGA-компонентов с малым шагом выводов и обеспечить высокоплотные межсоединения (HDI). Мы гарантируем полную совместимость размеров и покрытия переходных отверстий с толщиной платы и количеством слоев.

4. Размещение компонентов:

Правильное размещение компонентов — залог успеха. Мы начинаем с закрепления платы с помощью критически важных компонентов, таких как разъемы, BGA-корпуса и микросхемы управления питанием (PMIC), прежде чем размещать вспомогательные схемы. Для сохранения чистоты сигнала мы тщательно разделяем зашумленные цифровые области от чувствительных аналоговых и радиочастотных участков, часто выделяя для этого отдельные слои или области на плате.

5. Электромагнитная совместимость и маршрутизация сигналов:

Компания LHD TECH использует присущую многослойным структурам экранирующую способность для контроля электромагнитных помех. В основе нашей философии проектирования лежит приоритет коротких, прямых трасс для критически важных сигналов, использование непрерывных заземляющих плоскостей для обратных путей, а также защитных дорожек и стратегически расположенных заливок для подавления шума. Это минимизирует перекрестные помехи и обеспечивает надежную целостность сигнала.

6. Тепловой расчет:

Рассеивание мощности является критически важным параметром проектирования. Для конструкций с высокомощными компонентами компания LHD TECH интегрирует управление тепловыми процессами непосредственно в компоновку за счет стратегического размещения медных элементов, массивов тепловых переходных отверстий и выборочного использования металлических сердечников или материалов с высокой температурой стеклования. Такой проактивный подход обеспечивает надежную работу за счет эффективного рассеивания тепла.

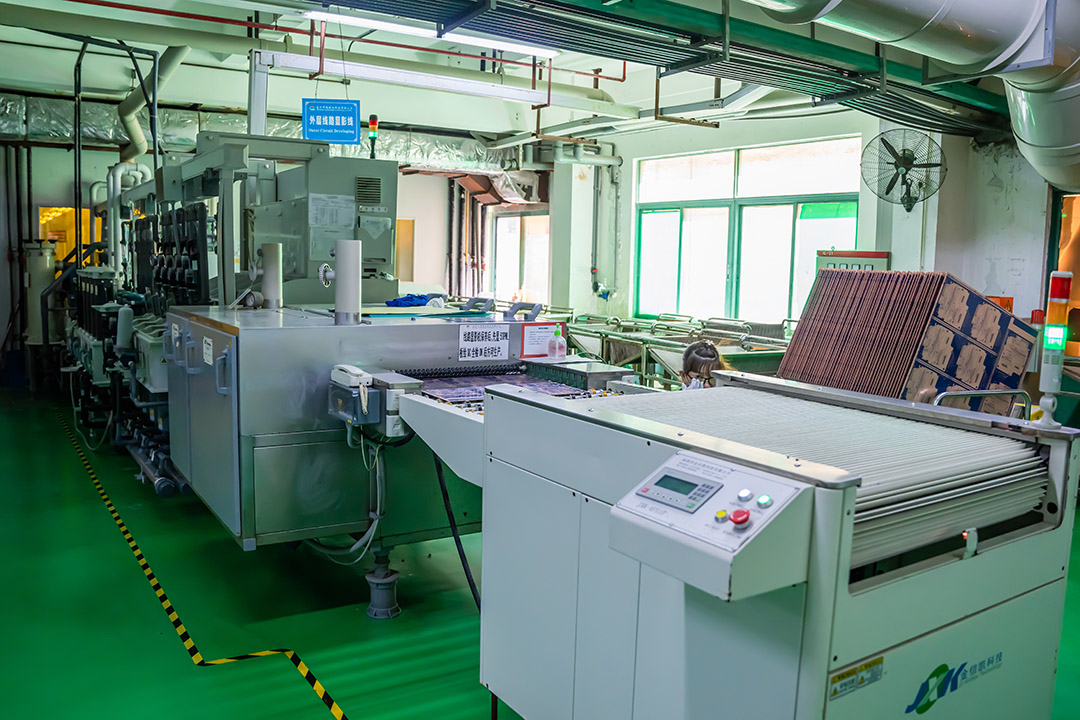

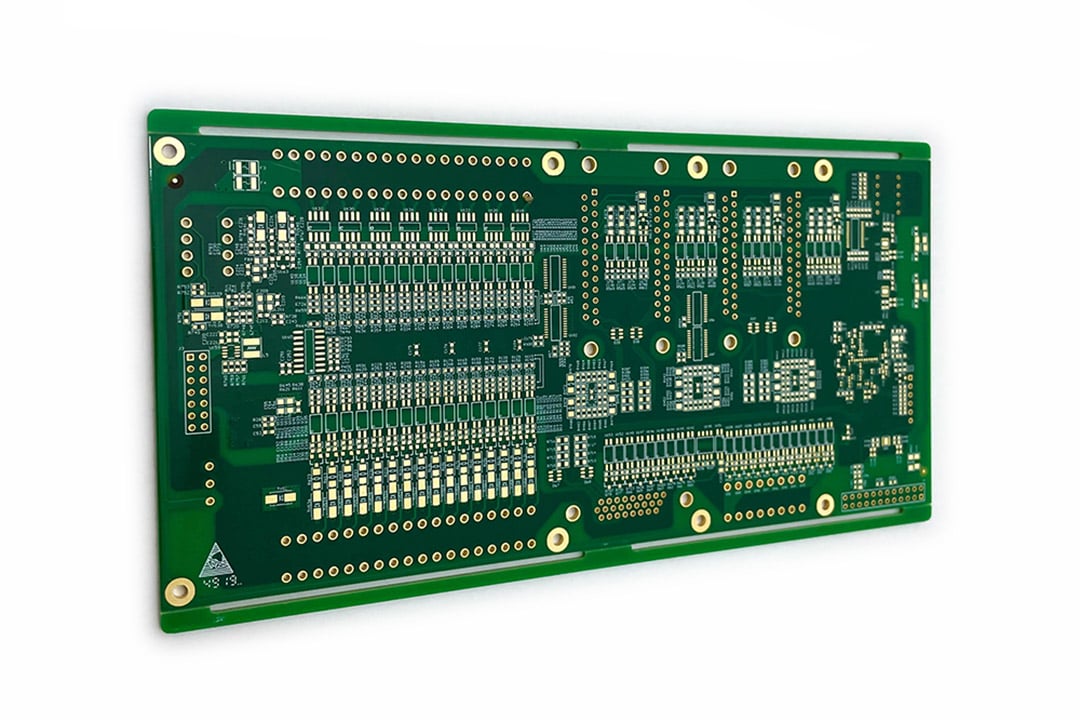

Процесс производства многослойных печатных плат

В LHD TECH мы рассматриваем процесс производства многослойных печатных плат как высокоточную инженерную дисциплину — симфонию передовых технологий и строгого контроля процесса. Каждый этап производства проходит по тщательно разработанной, пошаговой методике, чтобы обеспечить высочайшие стандарты качества и надежности для наших клиентов.

Наш поэтапный производственный процесс Рабочий процесс

• Утверждение проекта и проверка DFM: Каждый проект начинается с партнерства. Наша инженерная команда проводит тщательную проверку технологичности производства (DFM), детально изучая ваши файлы компоновки и структуру деталей. Этот важнейший первый шаг гарантирует осуществимость, оптимизирует выход годной продукции и согласовывает ожидания до того, как будут закуплены какие-либо материалы.
• Подготовка внутреннего слоя сердцевины:Точность начинается изнутри. Отдельные медные ламинированные сердечники очищаются, покрываются фоторезистом и с помощью высокоточных систем экспозиции формируется изображение схемы. Затем удаляется лишняя медь, после чего производится удаление резиста и автоматизированная оптическая инспекция (АОИ) для проверки целостности каждого внутреннего слоя.
• Выравнивание слоев и ламинирование:Именно здесь рождается многослойная структура. Проверенные внутренние слои тщательно выравниваются с изоляционными препреговыми листами и укладываются в заранее определенной последовательности. Затем стопка подвергается высокотемпературному и высокодавленческому ламинированию в наших контролируемых прессах, сплавляя слои в единую монолитную панель.
• Бурение (сквозное отверстие): Здесь создаются соединительные каналы. Используя передовые системы ЧПУ и лазерного сверления, мы с высочайшей точностью создаём сквозные, глухие или заглублённые отверстия для соединения заданных слоёв в соответствии со стратегией проектирования.
• Гальваническое покрытие: Мы обеспечиваем надежное электрическое соединение. Просверленные отверстия подвергаются химической обработке и покрываются равномерным слоем меди, создавая надежный проводящий канал, который образует электрическую основу между слоями.
• Обработка внешнего слоя: Внешняя схема формируется. Внешние слои подвергаются аналогичному процессу формирования изображения и травления, что и внутренние слои. Для увеличения толщины дорожек и обеспечения долговечности при поверхностном монтаже часто применяется дополнительное гальваническое покрытие.
• Паяльная маска и шелкография:Мы обеспечиваем защиту и четкость. Наносится точный слой эпоксидной защитной пленки для защиты медных дорожек от окисления и предотвращения образования паяных перемычек. После этого наносится шелкографическая маркировка для четкой идентификации компонентов и указаний по сборке.
• Поверхностная обработка: Разработано с учетом требований к сборке и производительности. Мы наносим на открытые медные контактные площадки указанное поверхностное покрытие, такое как ENIG, HASL, иммерсионное серебро или OSP. Этот важный этап обеспечивает возможность пайки и защищает площадки до этапа сборки.

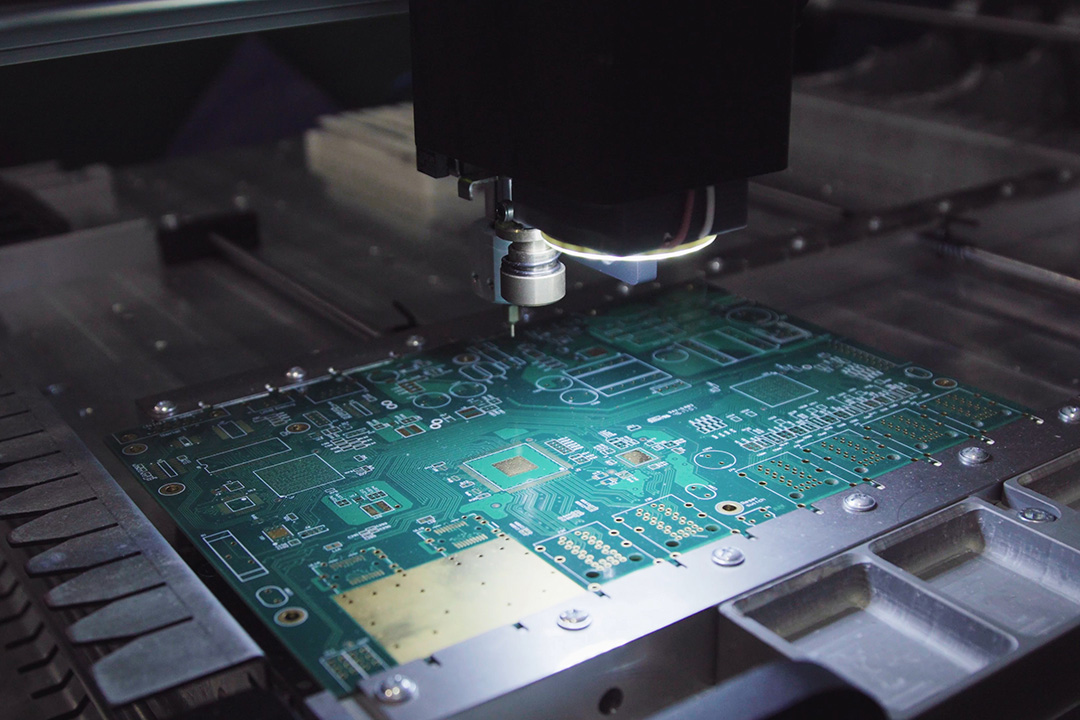

• Электрические испытания:Рабочие характеристики проверяются, а не предполагаются. Каждая плата проходит тщательное тестирование, включая автоматизированную оптическую инспекцию (АОИ), электрические испытания (с помощью летающего зонда или приспособления) и специализированные проверки, такие как измерение импеданса или рентгеновский контроль для сложных конструкций.
• Механическая фрезеровка и профилирование:Плата приобретает свою окончательную форму. Используя высокоточное фрезерное оборудование, мы разрезаем панель на отдельные платы, создавая окончательный контур и любые необходимые внутренние вырезы или пазы в соответствии с механической конструкцией.
• Окончательная проверка и упаковка: Наши обязательства действуют до момента доставки. Проводится окончательная визуальная и размерная проверка. Затем каждая многослойная печатная плата тщательно упаковывается в защитные материалы и документируется для обеспечения безопасной и отслеживаемой доставки клиенту.

Вопросы стоимости многослойных печатных плат

Мы часто консультируем наших клиентов по вопросам стоимости производства печатных плат. Важный момент, на который мы обращаем внимание, заключается в том, что производство многослойных печатных плат, как правило, обходится дороже, чем производство одно- или двухсторонних плат. Вот наша точка зрения на то, почему:

• Материал и количество слоев: Для каждого дополнительного слоя требуется больше основных материалов, медной фольги, препрега и дополнительных циклов ламинирования. Это напрямую увеличивает стоимость базового материала и этапы обработки.
• Сложность проектирования и производства: Особенности многослойных конструкций, такие как глухие и скрытые переходные отверстия, сложная трассировка с высокой плотностью и строгий контроль импеданса или допусков, требуют специализированного оборудования, передовых инженерных решений и высококвалифицированной рабочей силы.
• Тестирование и обеспечение качества:Для обеспечения надежности многослойной печатной платы необходимы более совершенные методы контроля (такие как оптический оптический контроль и рентгеновский контроль) и тщательное электрическое тестирование. Эти важные процедуры обеспечения качества увеличивают общую стоимость.
• Время выполнения продукции:Производственный процесс многослойных плат по своей природе более длительный из-за сложных этапов изготовления. Этот увеличенный срок выполнения заказа, в сочетании с тщательной координацией цепочки поставок специализированных материалов, влечет за собой дополнительные логистические и временные затраты.

Применение многослойных печатных плат

Где и почему используются многослойные печатные платы

Полезность многослойных печатных плат заключается не только в их использовании в качестве компонентов, но и в том, что они являются основой современной высокопроизводительной электроники. Их истинная ценность проявляется в передовых, компактных приложениях, где бескомпромиссная надежность, превосходные электрические характеристики и значительное уменьшение размеров и веса многослойных печатных плат являются обязательными. Вот как наша технология многослойных печатных плат способствует инновациям в ключевых отраслях:

1. Потребительская электроника:

В повседневной жизни смартфоны, планшеты, ноутбуки и носимые устройства часто используют многослойные печатные платы. Мы обеспечиваем экстремальную миниатюризацию и сложность, необходимые для интеграции таких функций, как беспроводная зарядка, многолинзовые массивы камер и высокоскоростные процессоры, в изящный, портативный форм-фактор. Наши разработки напрямую способствуют созданию более легких, мощных и удобных в использовании продуктов.

2. Телекоммуникационная инфраструктура

Создание основы для связи требует печатных плат, способных обрабатывать огромные скорости передачи данных с сохранением целостности. Для базовых станций 5G, основных маршрутизаторов и сетевых коммутаторов компания LHD TECH использует передовые многослойные конструкции с глухими/скрытыми переходными отверстиями и точной трассировкой с контролируемым импедансом. Наши платы разработаны для минимизации потерь сигнала, перекрестных помех и электромагнитных помех, обеспечивая высокую пропускную способность и низкую задержку, необходимые современным сетям.

3. Медицинская техника

В сфере медицинских устройств доверие имеет первостепенное значение. Будь то критически важные мониторы состояния пациента, портативные диагностические инструменты или сложные системы визуализации, LHD TECH предлагает многослойные печатные платы, отличающиеся исключительной компактностью, точностью сигнала и помехоустойчивостью. Строгий контроль качества нашей продукции гарантирует надежность, необходимую для непрерывной работы и безопасности пациентов, даже в имплантируемых устройствах, поддерживающих жизнь.

4. Автомобильная и аэрокосмическая промышленность

Экстремальные условия эксплуатации современных транспортных средств и самолетов требуют использования надежной электроники. Компания LHD TECH поставляет многослойные печатные платы для блоков управления двигателем (ЭБУ), радарных/сенсорных систем ADAS, авионики и бортовых развлекательных систем. Наши платы разработаны и протестированы для работы в условиях сильной вибрации, температурных циклов и влажности, соответствуя строгим стандартам качества и безопасности автомобильной (IATF 16949) и аэрокосмической отраслей.

5. Промышленные системы управления и устройства Интернета вещей

В интеллектуальных фабриках и в рамках промышленного интернета вещей (IIoT) надежность — это залог производительности. Многослойные печатные платы LHD TECH обеспечивают надежную платформу, необходимую для промышленной робототехники, приводов двигателей, интеллектуальных энергосистем и шлюзов IoT. Мы уделяем особое внимание превосходному распределению питания, тепловому регулированию и подавлению электромагнитных помех, чтобы обеспечить стабильную и долговременную работу в суровых промышленных условиях.

Выбор подходящего производителя многослойных печатных платПреимущества LHD TECH

Факторы, которые следует учитывать

Выбор правильного партнера по производству — важнейший шаг на пути к реализации всего потенциала вашей многослойной печатной платы. В LHD TECH мы понимаем, что передовые возможности на бумаге ничего не значат без безупречного исполнения. Вот что, по нашему мнению, вам следует искать, и как мы обеспечиваем выполнение каждого из этих факторов:

• Опыт в производстве многослойных печатных плат: Не каждый производитель может надежно создавать структуры более чем из 8 слоев. Компания LHD TECH специализируется на многослойных и высокоплотных конструкциях, профессионально управляя сложными структурами, передовыми материалами (такими как высокоскоростные/низкопотерные ламинаты) и сложными структурами переходных отверстий, включая микропереходы, глухие и скрытые переходные отверстия.
• Профессиональные услуги по изготовлению печатных плат:Мы — ваш партнер по полному циклу разработки. LHD TECH обеспечивает бесшовную интеграцию, начиная с анализа проекта и проектирования с учетом технологичности производства (DFM), заканчивая прототипированием, крупносерийным производством и сборкой печатных плат «под ключ». Наша команда инженеров оперативно предоставляет техническую обратную связь для оптимизации вашего проекта с точки зрения стоимости, технологичности и производительности.
• Сертификаты:Наши процессы основаны на глобальных стандартах. Компания LHD TECH имеет сертификат ISO 9001:2015 по управлению качеством, аккредитацию UL по безопасности материалов и придерживается самых строгих стандартов качества IPC класса 2 и класса 3, обеспечивая надежность даже в самых сложных условиях эксплуатации.
• Тестирование и проверка:Мы обеспечиваем контроль качества на каждом этапе. Наш комплексный подход включает в себя автоматизированный оптический контроль (АОИ) в процессе производства, заключительные электрические испытания (с использованием летающего зонда и приспособления) и специализированную проверку, такую ​​как контроль импеданса. Мы проводим анализ поперечных сечений (микросекцию) в качестве стандартного инструмента проверки и для анализа первопричин, гарантируя внутреннюю целостность.
• Специализированная техническая поддержка и связь: Успех вашего проекта достигается благодаря сотрудничеству. Компания LHD TECH назначает выделенного инженера-консультанта, который обеспечивает быструю, понятную и квалифицированную поддержку. Мы активно участвуем в планировании и анализе конструкции, оставаясь преданным партнером на этапе устранения неполадок после изготовления, обеспечивая прозрачность и успех на каждом этапе.
