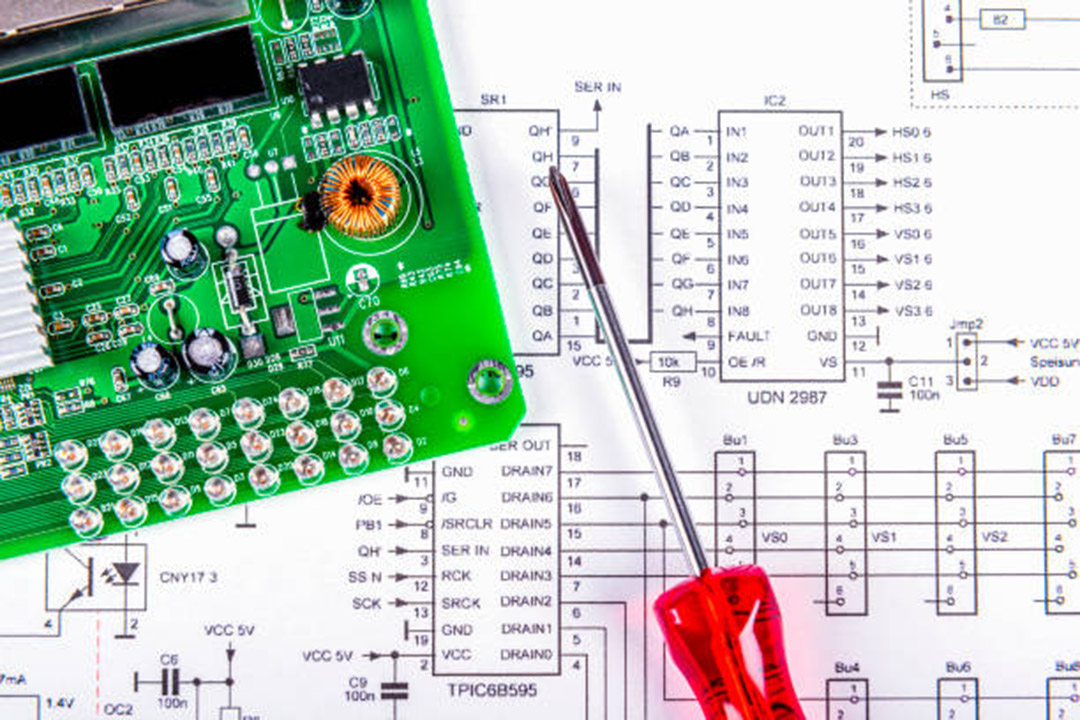

Introduction : Qu'est-ce que l'assemblage de circuits imprimés ?
PCBA désigne le processus complet de montage de composants électroniques sur un circuit impriméCe procédé transforme une carte nue en un circuit imprimé entièrement fonctionnel, capable d'assurer des fonctions électroniques spécifiques : un circuit imprimé dont l'assemblage est achevé. Ce processus d'assemblage est essentiel dans l'industrie de la fabrication électronique. Cette technique donne vie à tout circuit conçu, le faisant passer d'un plan sur papier à un objet physique, et alimentant ainsi une multitude d'appareils, des téléphones portables aux dispositifs médicaux de pointe.
Les méthodes d'assemblage ont connu une évolution rapide. Les procédés actuels d'assemblage de cartes électroniques (PCBA) intègrent des étapes automatisées et des opérations manuelles, permettant ainsi un placement précis de chaque composant électronique sur la carte et la réalisation de connexions fiables. Ce guide PCBA détaille chaque phase étape par étape, aidant le lecteur à comprendre le processus complet, du schéma sur les plans de conception à la carte assemblée et fonctionnelle.
Cartes de circuits imprimés et assemblages de PCB : l’épine dorsale de l’électronique moderne
Les cartes de circuits imprimés assurent les fonctions de support Composants electroniques, circuits de connexion et agencement. Fabriqués avec une structure multicouche, les circuits internes en feuille de cuivre forment un réseau d'interconnexion précis, remplaçant les faisceaux de câbles traditionnels. Les procédés d'assemblage consistent à monter et à souder les composants électroniques sur la carte de circuit imprimé., transformant des cartes nues non fonctionnelles en unités fonctionnelles. Cette étape d'assemblage constitue le cœur du processus.
Pourquoi l'assemblage de circuits imprimés est essentiel
- Fonctionnalité: Le processus d'assemblage est crucial pour tout appareil, car ce n'est qu'une fois tous les composants du circuit imprimé soudés que la carte fonctionnera comme prévu.
- Reproductibilité: La fabrication moderne de produits électroniques utilise à la fois des procédés d'assemblage automatisés et manuels. L'association de ces deux techniques permet d'obtenir une qualité stable et reproductible, que ce soit pour la production rapide de cartes PCBA ou la production en volumes mixtes.
Comprendre le processus d'assemblage des PCB
Un guide complet sur l'assemblage de circuits imprimés couvre tous les aspects, de la conception du circuit à l'inspection finale de la carte finie. Le processus d'assemblage de circuits imprimés comprend plusieurs étapes :
- Examen de la préparation et de la conception en vue de la fabrication (DFM).
- Application de pâte à souder
- Placement des composants (Pick and Place)
- Procédé de soudage (soudage par refusion ou soudage à la vague)
- Inspection et assurance qualité
- Procédés d'assemblage traversant et mixte
- Inspection finale, tests et finition
LHD TECH»S Étapes clés du processus d'assemblage des circuits imprimés

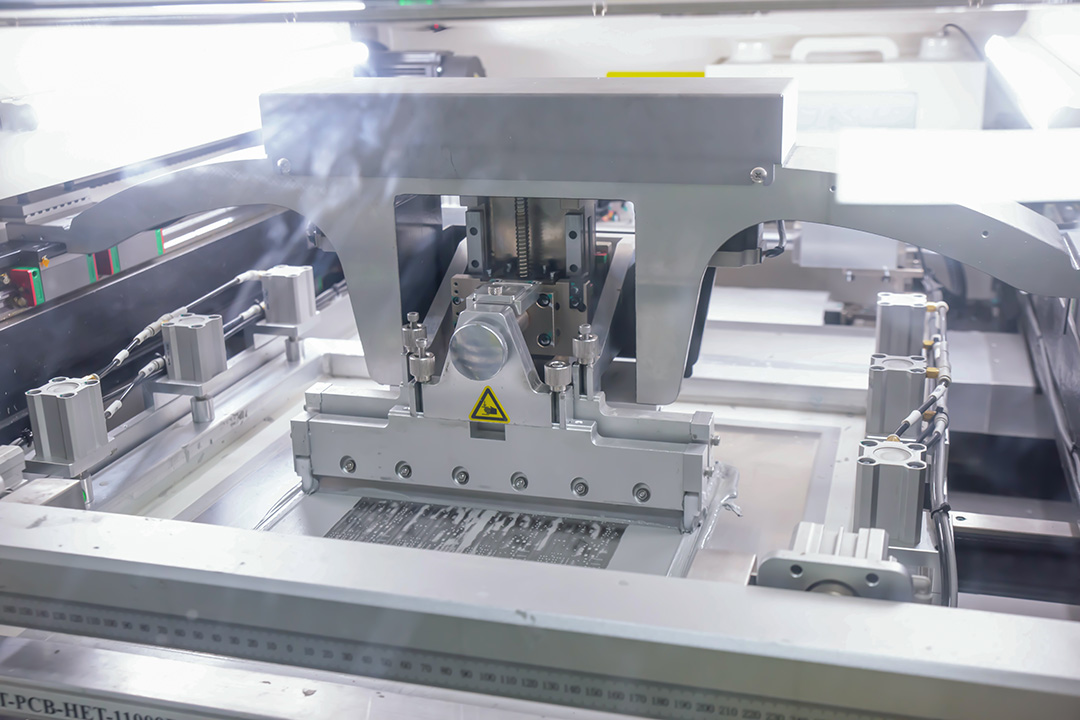

Application de pâte à souder
La première étape de l'assemblage SMT s'applique pâte à braser sur les pastilles correspondantes de la surface du circuit imprimé. La pâte à braser est un matériau composé de fines particules de soudure mélangées à du flux. Les opérateurs ou les équipements utilisent un pochoir L'objectif est d'imprimer avec précision la pâte à braser sur chaque point de soudure des composants CMS. La précision de cette étape d'impression détermine la qualité des soudures suivantes.

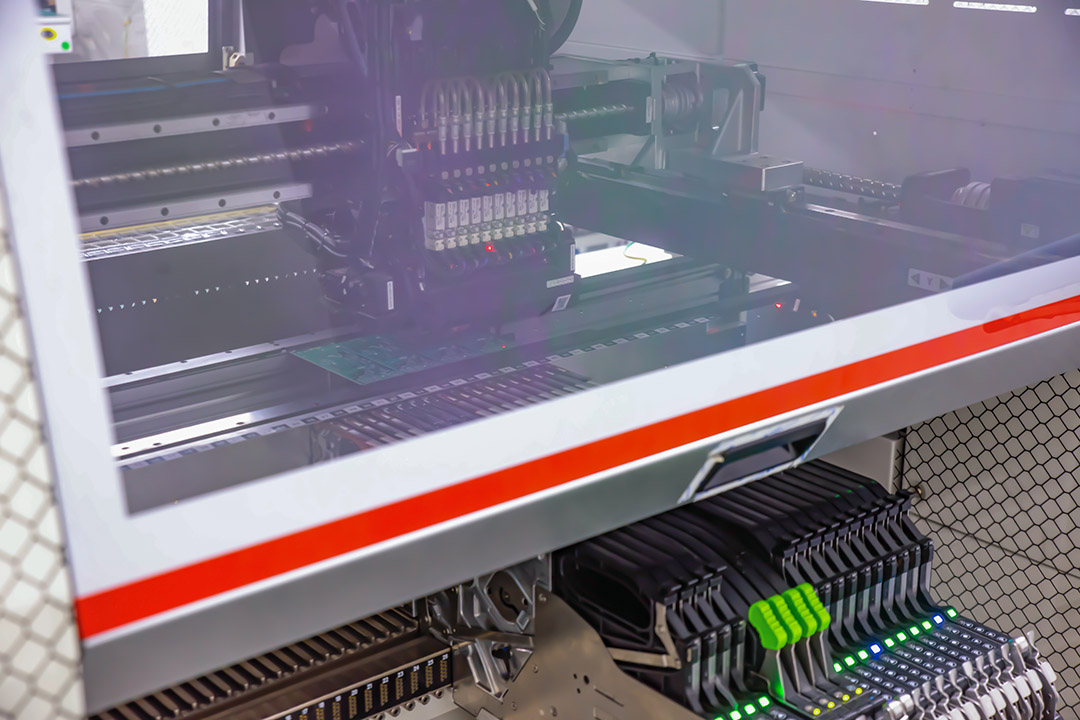

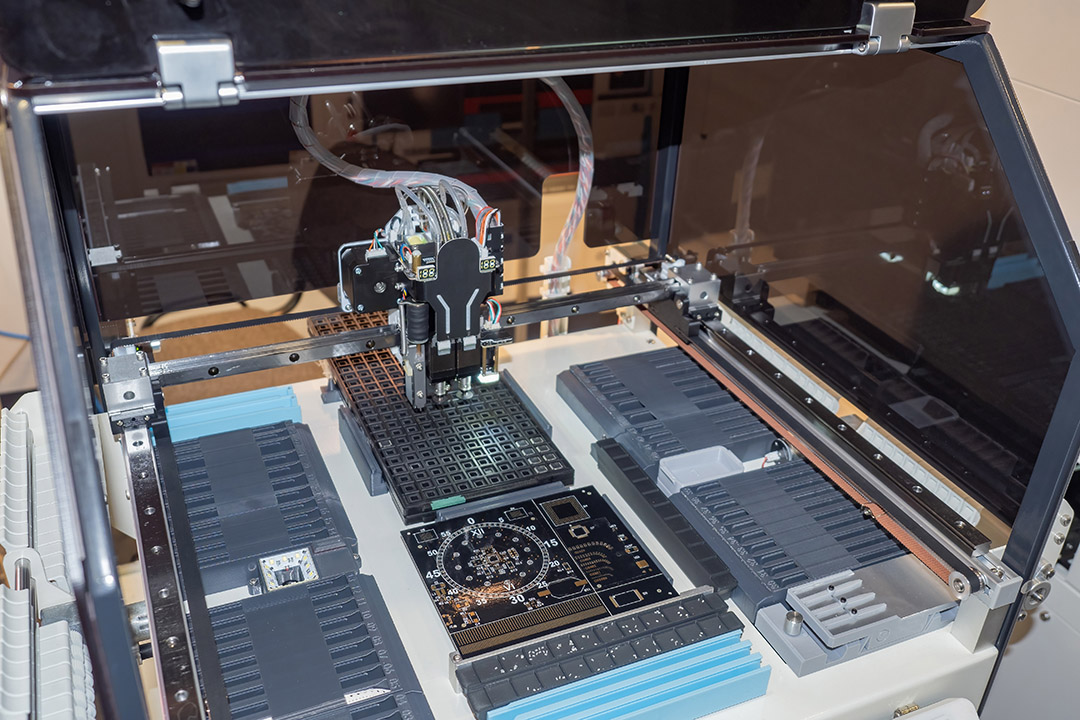

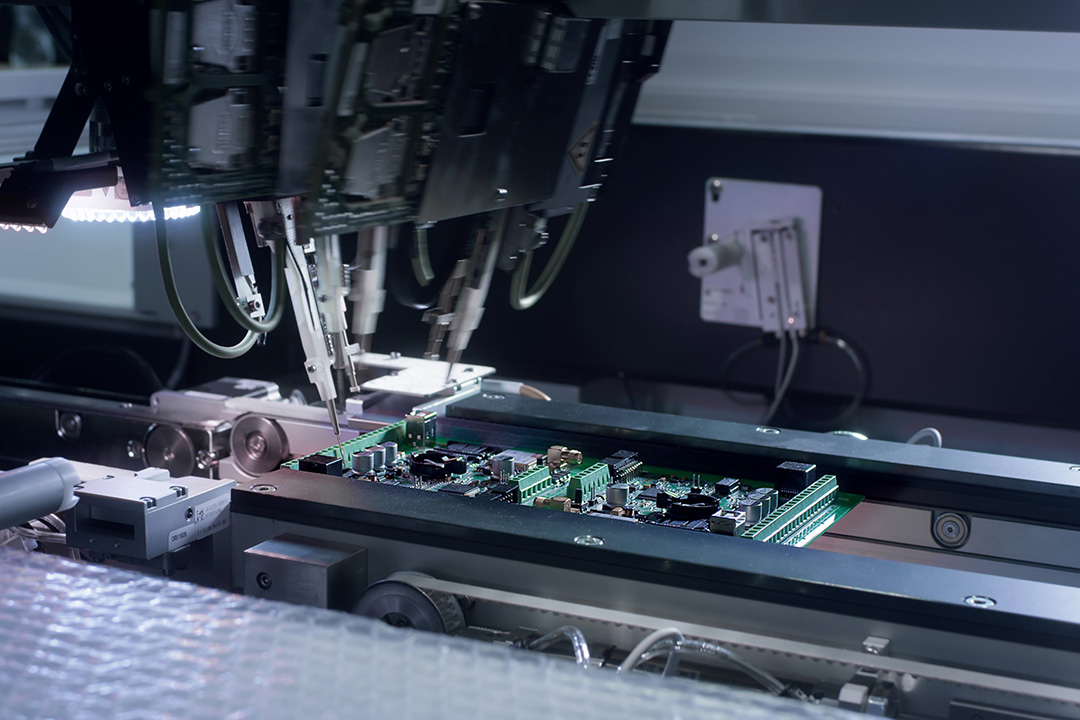

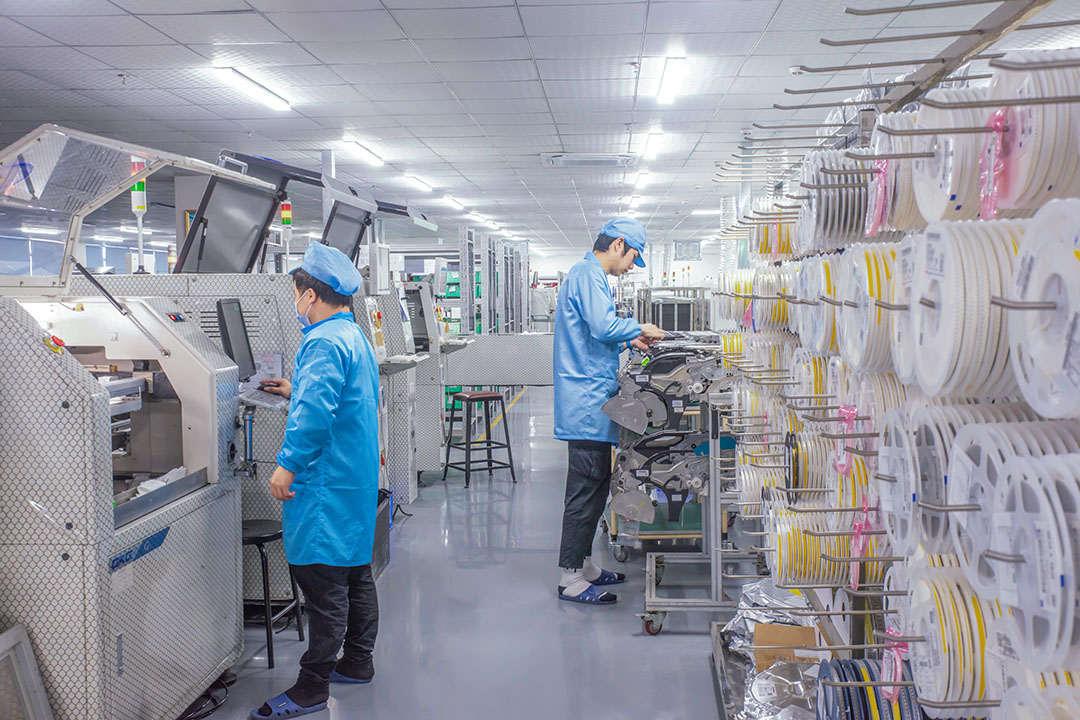

Processus de prélèvement et de placement
Lors du montage, les composants sont placés directement sur le circuit imprimé préalablement recouvert de pâte à braser. Les lignes d'assemblage électroniques modernes utilisent des machines de placement à grande vitesse, capables de monter des milliers de composants CMS par heure avec une extrême précision. La production de cartes prototypes ou de cartes aux spécifications particulières repose sur un montage manuel. Ce procédé garantit le bon positionnement des composants fragiles ou de forme irrégulière.
- Point clé:Le processus de placement automatisé permet l'assemblage mixte de composants variés, notamment des résistances miniatures et des processeurs complexes. Ce processus améliore l'efficacité de la production de cartes PCBA tout en garantissant la précision du placement.

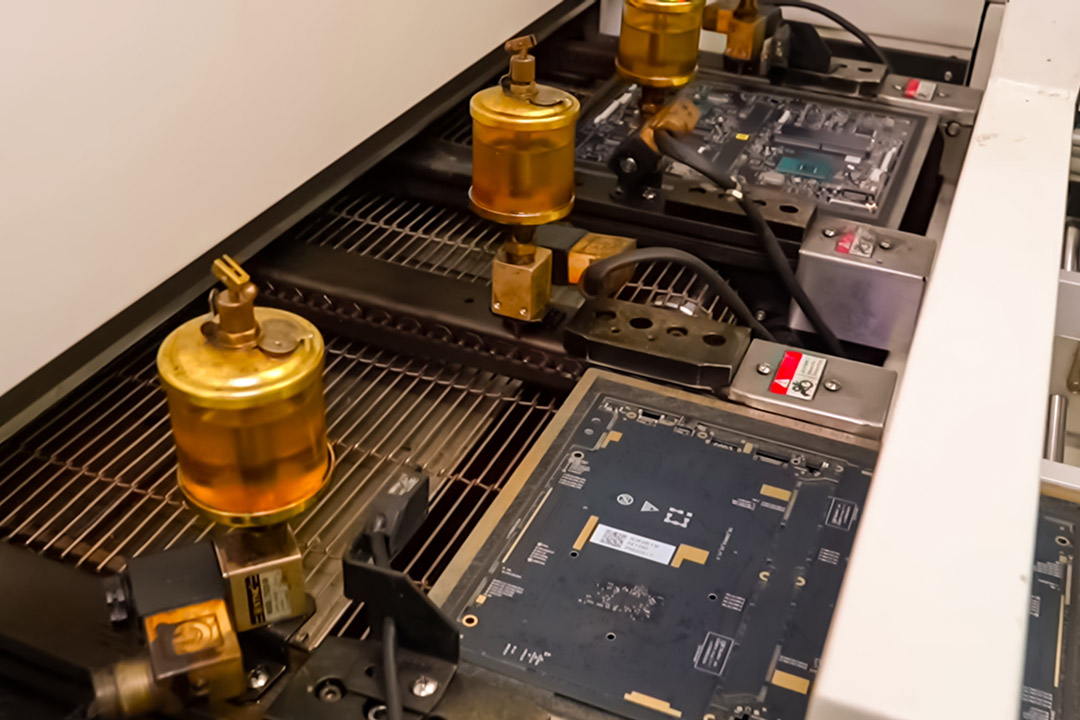

Processus de refusion
La carte de circuit imprimé assemblée est placée dans le four de refusion. La température à l'intérieur du four augmente progressivement selon un profil prédéfini, et la pâte à braser fond pour former des connexions électriques entre les pastilles et les broches des composants. La carte est ensuite refroidie, et tous les composants montés en surface sont solidement soudés. Ce procédé fixe définitivement les composants électroniques sur la carte de circuit imprimé.

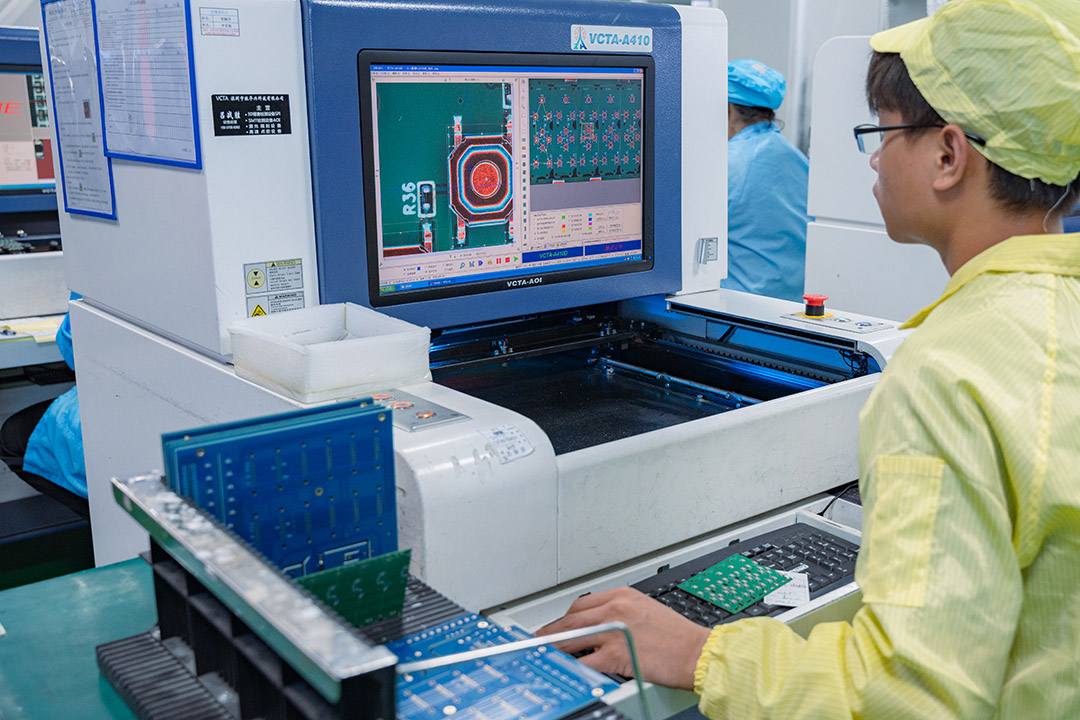

Inspection et contrôle qualité
Aucun compromis n'est toléré sur la qualité. Après le brasage par refusion, un système d'inspection optique automatisée (AOI) vérifie le positionnement des composants et la qualité des joints de soudure, détectant les défauts tels que les mauvais alignements ou les composants manquants. Pour les circuits intégrés haute densité, comme les puces en boîtier BGA, l'inspection par rayons X garantit l'absence de défauts dans les joints de soudure invisibles. L'inspection finale et les tests fonctionnels en circuit assurent conjointement le fonctionnement optimal des cartes assemblées.
Méthodes d'inspection courantes
| Type d'inspection | Utilisé pour | Bénéfice |
| Visuel | défauts majeurs, prototypage | Rapide et économique |
| AOI | Production de masse SMT | Rapide, identifie les défauts subtils |
| Radiographie | BGA, joints cachés | Révèle des problèmes de soudure cachés |
| Fonctionnel | Tests au niveau de la carte | Confirme le bon fonctionnement du circuit |

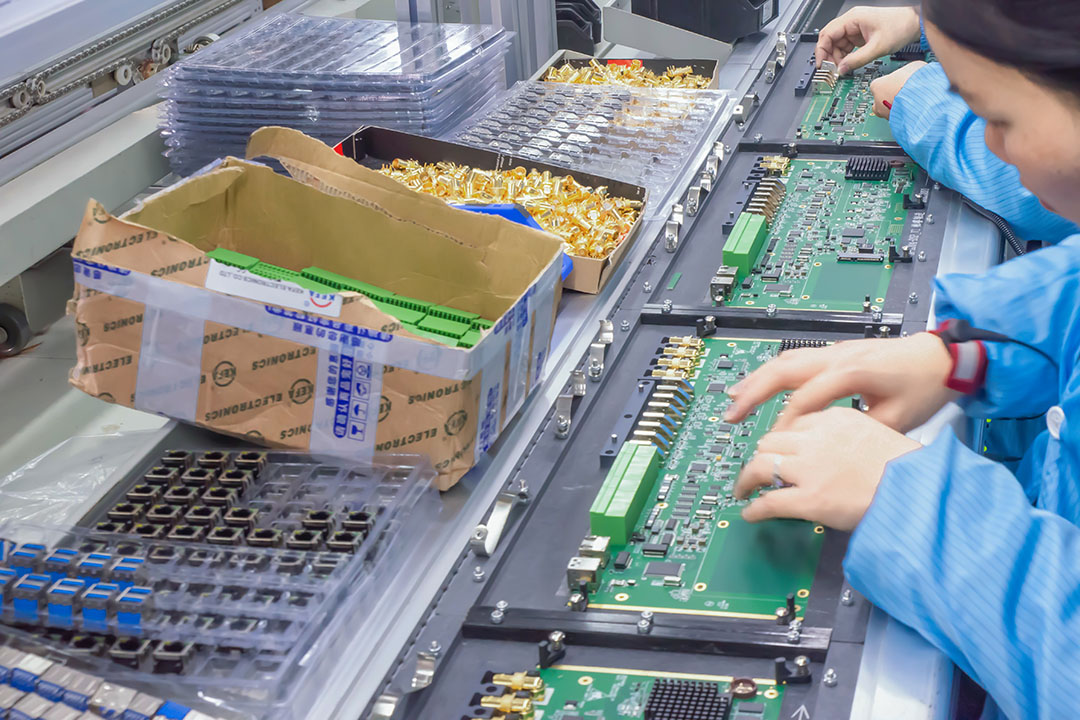

Insertion et brasage traversants
Tous les composants ne sont pas destinés au montage en surface ; certains nécessitent une insertion traversante. Dans ce procédé, les broches sont placées dans des trous de la carte de circuit imprimé et soudées, soit manuellement (pour les petites séries ou les circuits sensibles), soit par brasage à la vague (pour les productions en grande série). L’assemblage traversant accroît la résistance mécanique, un atout essentiel pour l’électronique de puissance, les connecteurs et les assemblages soumis à de fortes contraintes.
L'inspection finale
Après les opérations de montage en surface et de montage traversant, une inspection finale approfondie est réalisée. Les cartes sont vérifiées afin de détecter les ponts de soudure, les composants mal positionnés, les circuits ouverts et l'état esthétique ; cette étape est indispensable avant le nettoyage et la finition.

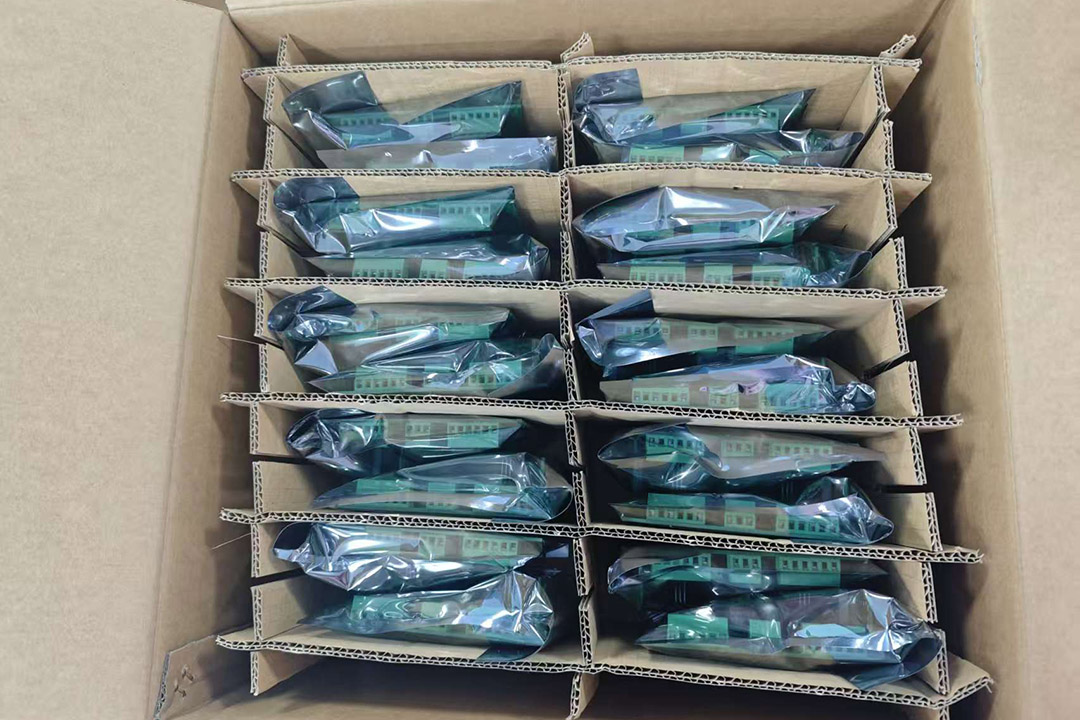

Nettoyage, revêtement et emballage
Les résidus de soudure doivent être éliminés (notamment pour les composants électroniques de haute fiabilité ou médicaux) à l'aide d'eau déminéralisée, de solvants ou par nettoyage aux ultrasons. Un vernis de protection ou un enrobage est parfois appliqué pour assurer l'étanchéité à l'humidité et à la poussière. Les cartes électroniques assemblées sont conditionnées dans des sachets antistatiques pour l'expédition.
LHD TECH»S Types de méthodes d'assemblage de circuits imprimés : CMS, traversant et mixte
SMT Assembly
Technologie de montage en surface (SMT) La technologie SMT est la plus répandue dans le domaine de la fabrication électronique. Ce procédé consiste à placer les composants sur la surface d'un circuit imprimé et à les fixer par brasage par refusion. La technologie SMT permet d'automatiser le processus d'assemblage, garantissant ainsi une vitesse et une répétabilité élevées.
Assemblage traversant
Assemblage traversant Cette technologie consiste à insérer les broches des composants dans des trous pré-percés sur une carte de circuit imprimé ; le soudage et la fixation des broches sont effectués sur l’autre face de la carte. Cette méthode d’assemblage garantit une liaison mécanique très résistante, ce qui la rend idéale pour les applications de circuits exigeant une robustesse et une fiabilité structurelles élevées : modules de puissance, connecteurs, systèmes de contrôle industriel et systèmes électroniques automobiles.
- Le procédé d'assemblage de circuits imprimés traversants est particulièrement apprécié pour la réalisation de prototypes, dans les domaines exigeant une fiabilité élevée ou lorsque des retouches ultérieures sont probables.
- Utilisez des équipements d'insertion automatisés pour les grandes séries et un assemblage manuel pour les petites séries ou les conceptions spéciales.
Assemblage mixte
Assemblage mixte Ce procédé combine les technologies de montage en surface (CMS) et d'assemblage traversant sur une même carte de circuit imprimé. Il permet aux concepteurs de tirer parti des avantages des deux approches sur une seule carte assemblée : par exemple, monter les puces et les composants passifs via CMS, tout en utilisant des méthodes traversantes pour les connecteurs, les transformateurs ou les composants volumineux.
- Une carte de circuit imprimé mixte typique et efficace utilisera la technologie SMT pour la logique haute densité et la technologie traversante pour les connexions d'alimentation ou mécaniques.
- Collaborez dès le début avec votre partenaire d'assemblage. Les processus d'assemblage mixtes nécessitent un séquencement précis afin d'éviter que les composants de la carte n'interfèrent avec le déroulement des opérations de soudure.
Comparaison des méthodes d'assemblage de circuits imprimés
| Méthode d'assemblage | Cas d’utilisation courants | Avantages | Inconvénients |
| SMT | Consommateur, télécommunications, IoT | Compact, automatisé, à grande vitesse | Moins résistant au stress |
| À travers le trou | Alimentation, connecteurs, relais | Robuste, facile à prototyper | Plus lent, moins automatisé |
| Assemblage mixte | Automobile, industriel | Polyvalent, le meilleur des deux mondes | Nécessite une coordination |
Fichiers clés et données pour LHD TECH»S Fabrication et assemblage de PCB
La réussite de la fabrication électronique repose sur une documentation complète et précise. Avant l'assemblage, plusieurs ensembles de données clés sont nécessaires :
- Fichiers Gerber: Délimitez chaque couche de cuivre, les emplacements de perçage, les ouvertures du masque de soudure et le contour de la carte PCB nue.
- Nomenclature (BOM): Liste chaque composant électronique, décrivant ses dimensions, les références des fournisseurs et le statut d'homologation des équivalents (utile si les composants sont en rupture de stock).
- Fichier Sélectionner et Placer (Centroid) : Détails des positions X/Y, de la rotation et du calque (dessus/dessous) pour l'emplacement des composants sur le dessus de la carte.
- Dessins d'assemblage: Flux de travail visuel pour le personnel d'assemblage, spécifiant l'orientation des composants, signalant les pièces sensibles et mettant en évidence les caractéristiques uniques de la carte.
Sélection et approvisionnement des composants dans la fabrication électronique
La disponibilité des composants est un facteur, et la stratégie de la chaîne d'approvisionnement en est un autre. Ces deux facteurs déterminent conjointement coût de la carte PCBALes fabricants d'électronique modernes s'appuient sur un réseau mondial, s'approvisionnant en divers composants par le biais de ce réseau, notamment des résistances, des condensateurs, des circuits intégrés, des connecteurs et des puces spécialisées.
- Lors de la conception des cartes de circuits imprimés, il convient de sélectionner des composants provenant de plusieurs fournisseurs. Ces composants doivent être disponibles auprès de distributeurs internationaux. Cette approche permet d'éviter les ruptures d'approvisionnement.
- Ajoutez des références de fournisseurs alternatifs pour les composants critiques de votre nomenclature afin d'accélérer le processus d'assemblage et de maintenir la production en cas de pénurie.
Étude de cas:
Une start-up spécialisée dans les objets connectés utilisait un seul fournisseur de capteurs de température dans sa nomenclature. Lorsque les confinements liés à la COVID-19 ont paralysé la production dans l'usine de ce fournisseur, la chaîne d'assemblage s'est arrêtée pendant deux mois. L'ajout de plusieurs alternatives approuvées pour les productions suivantes a permis d'assurer la continuité de l'assemblage rapide de leurs cartes électroniques.
Défis et solutions dans l'assemblage de circuits imprimés
L'assemblage des circuits imprimés est confronté à de nombreux obstacles, allant des problèmes de conception aux erreurs de processus d'assemblage :
| Challenge | Solution |
| Ponts de soudure | Vérifications DFM, conception correcte du pochoir, AOI, volumes appropriés de pâte à braser |
| Composants de circuit imprimé mal positionnés | Processus de prélèvement et de placement de haute précision, documentation complète |
| Cartes de circuits imprimés déformées | Utiliser un substrat plus épais, équilibrer le cuivre, manipuler correctement le processus de refusion |
| Composants de carte manquants | Inspection optique automatisée, vérification croisée de la nomenclature/sortie de prélèvement et de placement |
| Joints de soudure à froid | Processus de soudage optimisé, températures de refusion validées, pistes/pastilles propres |
| Disponibilité des composants | Solutions de rechange préautorisées, conception pour la chaîne d'approvisionnement, approvisionnement précoce |
- Assurance Qualité: Le processus de production comprend des méthodes d'inspection manuelles et automatisées. Les équipements d'inspection réalisent des contrôles optiques automatisés (AOI), des contrôles aux rayons X et des tests fonctionnels. Ces procédures permettent d'identifier les problèmes potentiels avant la livraison des cartes de circuits imprimés dans le produit final.
- Conception pour la manufacturabilité (DFM) : Un contrôle précoce permet de réduire les défauts, les coûts et d'accélérer l'ensemble du processus d'assemblage.
LHD TECH»S Coût de l'assemblage des circuits imprimés et conseils d'efficacité
Le coût d'assemblage d'un circuit imprimé ne se résume pas au prix de chaque composant ; il inclut également la complexité de la fabrication et de l'assemblage, la main-d'œuvre et les étapes de traitement. Voici comment maîtriser vos coûts :
- Standardiser les empreintes : Utilisez des tailles SMD courantes afin de simplifier la configuration du placement.
- Commandes par lots : Dans la plupart des processus d'assemblage, un volume de production plus élevé permet de réduire les coûts unitaires.
- DFM précoce : Évite les reprises coûteuses ou les erreurs lors des étapes précédentes du processus d'assemblage.
- Exécution du prototype : Validez les conceptions avant de vous engager dans une production de masse ; les problèmes détectés tôt permettent d’économiser du temps et de l’argent.
Leviers de coût dans les solutions de circuits imprimés
| Inducteur de coûts | Impact potentiel | Stratégie d'atténuation |
| Taille du lot | Haute | Commandes globales |
| Nombre de pièces uniques | Modérée | Consolider, partager les traces |
| Assemblage manuel vs automatisation | Haute | Automatisez lorsque c'est possible |
| Assemblage double face | Modérée | Regroupez-vous d'un côté si possible |
| Profondeur des tests et des inspections | Variable | Adopter une approche fondée sur les risques |
- Assemblage efficace des circuits imprimés utilise la panélisation, minimise la taille des cartes, réduit les interventions manuelles et communique clairement les exigences à la production.
Comment choisir le meilleur partenaire pour l'assemblage de circuits imprimés ?
Choisir LHD TECH comme partenaire PCBA peut déterminer le succès de votre produit :
- Chercher: Vous bénéficiez des certifications IPC, RoHS et ISO de LHD. certifications; capacités d'assemblage mixtes ; options de livraison rapide ; et assurance qualité rigoureuse comprenant des protocoles d'inspection finale.
- Évaluer: Vous pouvez compter sur le soutien technique de LHD (assistance DFM/reprise de commande), des quantités minimales de commande flexibles et une communication transparente sur les coûts et les délais.
- Demander des références: Vous constaterez que LHD a déjà réalisé avec succès des projets similaires dans votre secteur parmi ses précédents travaux d'assemblage de circuits imprimés.
- Service prototype : Vous bénéficiez ainsi d'un accès aux services de prototypage et de production en série, ce qui vous permet de monter en puissance rapidement une fois votre conception finalisée.
Tendances et innovations dans la fabrication électronique moderne
- Automatisation et usines intelligentes :La surveillance en temps réel, la détection des défauts basée sur l'IA et les processus d'assemblage robotisés flexibles permettent à la fois des productions en grande série et des productions sur mesure.
- Miniaturisation :Les circuits imprimés efficaces sont plus compacts, utilisant des microvias, des interconnexions haute densité (HDI) et des matériaux avancés.
- Techniques vertes :La soudure sans plomb, les emballages recyclables et les compositions chimiques écologiques des circuits imprimés sont désormais des normes industrielles.
- Fabrication distribuée :L'assemblage rapide et les solutions régionales de circuits imprimés permettent de réduire les délais de livraison, de s'approvisionner localement en composants et de faciliter le passage du prototype à la production de masse.
Conclusion : Votre voie vers des assemblages de circuits imprimés efficaces et fiables
L'assemblage des cartes de circuits imprimés (PCBA) est essentiel à la réussite de tout produit électronique, du prototype à la production en série. La maîtrise de l'ensemble du processus, de la pâte à braser au contrôle final, permet de créer des produits fiables, économiques et innovants qui excellent dans l'environnement concurrentiel actuel de la fabrication électronique.
La maîtrise de l'assemblage CMS et traversant, grâce à des processus adaptables et un contrôle qualité rigoureux, garantit une précision maximale en matière de placement, de soudure et de test. Associée à une documentation exhaustive, un approvisionnement stratégique, une conception efficace et des partenariats solides, cette approche permet de fournir des solutions de circuits imprimés fiables.
Le processus d'assemblage de cartes électroniques (PCBA) comprend l'analyse de la fabricabilité (DFM), l'impression au pochoir, le placement des composants, le soudage par refusion ou à la vague, l'inspection optique automatisée (AOI) et aux rayons X, le nettoyage et l'inspection finale avant la sortie de la carte de la chaîne de production. Qu'il s'agisse d'objets connectés de pointe, de systèmes de contrôle automobile ou de dispositifs médicaux portables, investir dans un processus PCBA complet et fiable est un gage de satisfaction client, de réduction des défaillances sur le terrain et de confiance durable envers la marque.
Principaux enseignements pour réussir dans la fabrication de produits électroniques modernes :
- Investissez dans les analyses DFM et DFA pour garantir un assemblage efficace et rentable.
- Veillez à ce que tous vos fichiers, depuis vos schémas Gerber de circuits imprimés jusqu'à vos nomenclatures et vos plans d'assemblage, soient à jour et exempts d'erreurs.
- Utilisez des prototypes pour la validation avant la production en série afin de déceler tout problème lors du processus d'assemblage.
- Choisissez des partenaires d'assemblage qui privilégient la qualité : recherchez la certification IPC, des capacités d'assemblage multi-technologies et une communication efficace.
- Trouver le juste équilibre entre vitesse, flexibilité et fiabilité pour optimiser le coût d'assemblage des circuits imprimés sur l'ensemble du cycle de vie du produit.
Mot de la fin
En suivant ce guide complet d'assemblage de circuits imprimés, en adoptant les meilleures pratiques en matière de montage en surface (CMS), de montage traversant et d'assemblage mixte, et en utilisant des procédures automatisées et manuelles, vous optimiserez l'efficacité de votre équipe, la fiabilité de votre assemblage électronique et les performances globales de votre produit final. Une conception de circuit imprimé efficace, un contrôle rigoureux des processus et une collaboration fructueuse avec votre partenaire d'assemblage sont les piliers de la fabrication électronique moderne.
Qu'il s'agisse de votre premier prototype ou de votre millionième lot de production, une compréhension approfondie du processus complet d'assemblage des circuits imprimés garantit que vos cartes électroniques fonctionneront non seulement comme prévu, mais excelleront également sur le terrain pendant des années.
