Введение в медицинские печатные платы

Печатные платы медицинского назначения (PCB) являются основой всего современного медицинского оборудования. От магнитно-резонансной томографии (МРТ) и ультразвуковых диагностических систем до портативных глюкометров и носимых устройств для мониторинга электрокардиограммы, производительность медицинских электронных изделий напрямую зависит от возможностей проектирования их встроенных печатных плат, выбора подложки, процессов сборки и стандартов производства. Мы прекрасно понимаем чрезвычайно высокие требования к надежности, безопасности и точности медицинских печатных плат. От высокой изоляции и биосовместимости материалов ламината печатных плат до комплексного обслуживания системы контроля чистоты и отслеживания на протяжении всего производственного процесса, LHD TECH внедряет медицинские стандарты на протяжении всего жизненного цикла каждой печатной платы. Это также позволяет нам стать надежным партнером в глобальных инновациях в области медицинского оборудования, предлагая профессиональные решения для медицинских печатных плат.

Чем отличаются медицинские печатные платы?

Печатные платы для медицинского применения значительно превосходят возможности обычных печатных плат. Это очень сложная технология. многослойная печатная плата Разработанные и изготовленные специально для медицинской сферы, медицинские печатные платы (PCB) соответствуют самым высоким стандартам качества и надежности в медицинской отрасли. Их основная задача — обеспечение безопасности пациентов и строгое соблюдение мировых норм и стандартов. Фактически, в области проектирования и производства электронных схем медицинская отрасль является одним из наиболее строго регулируемых секторов. Каждая медицинская печатная плата, которую мы создаем, от выбора ламинирующих материалов и проектирования схемы до процесса сборки, соответствует самым высоким стандартам безопасности пациентов и нормативному регулированию. В соответствии с международными стандартами, такими как FDA, MDR и ISO 13485, мы интегрируем управление рисками и полную прослеживаемость процессов в нашу производственную систему.

Почему высококачественные решения для медицинских печатных плат имеют значение

Решения для медицинских печатных плат являются основой для стабильной работы медицинского электрооборудования, ежедневно используемого в больницах, клиниках и лабораториях. Разработка высококачественной медицинской печатной платы — это гораздо больше, чем просто миниатюризация или функциональная интеграция; ее истинная суть заключается в надежности, безопасности пациентов и соответствии нормативным требованиям. Это также является бескомпромиссным краеугольным камнем нашего производства решений для медицинских печатных плат.

Основные причины, по которым медицинские печатные платы должны соответствовать самым высоким стандартам.

• Безопасность пациентовДля медицинских устройств жизнеобеспечения и лечения, таких как кардиомониторы и инфузионные насосы, являющихся ядром электронной системы, проектирование и производство печатных плат должны включать анализ видов и последствий отказов (FMEA) на всех этапах, чтобы обеспечить безопасное состояние даже при единичном отказе.
• Требования к надежностиМедицинское оборудование, как правило, должно работать непрерывно в течение нескольких лет или даже более десяти лет и часто подвергается воздействию суровых условий, таких как многократная стерилизация, высокая влажность, механические удары или сильные электромагнитные помехи. Медицинские печатные платы должны обладать превосходными характеристиками устойчивости к старению, воздействию окружающей среды и электромагнитной совместимости (ЭМС).
• Нормативы регулирования медицинских изделийВ области медицинской электроники действуют строгие правила, такие как ISO 13485, FDA 21 CFR Part 820 и IEC 60601. Эти правила не только регулируют процесс проектирования и сборки печатных плат, но и устанавливают обязательные требования к отслеживаемости используемых компонентов, составу материалов, производственной среде (например, чистоте) и ведению документации.
• Безопасность данныхМедицинские устройства должны обеспечивать безопасный сбор, зашифрованную передачу и полное хранение данных о пациентах. На этапе проектирования медицинские печатные платы должны интегрировать контроль целостности сигнала, защиту от помех и модули аппаратной безопасности для предотвращения потери данных, задержек или несанкционированного вмешательства, а также для обеспечения подлинности и надежности информации.
• Поддержка медицинских исследованийК медицинскому оборудованию исследовательского класса (например, анализаторам генов, высокоточным системам визуализации и платформам для сбора физиологических сигналов в экспериментах) предъявляются чрезвычайно высокие требования к повторяемости, точности и низкому уровню шума печатных плат. Надежные медицинские печатные платы должны обеспечивать исследователям стабильную электрическую платформу и более качественные данные.

Печатные платы и схемы в медицинском оборудовании

Каждое медицинское устройство питается как минимум от одной печатной платы — или, в случае сложного оборудования, от нескольких взаимосвязанных печатных плат, предназначенных для выполнения специализированных функций.

Схемы, используемые в медицинских устройствах.

• Схемы обработки сигналов: Слабые физиологические сигналы, поступающие от датчика, фильтруются, очищаются от шума, программируемо усиливаются и подвергаются высокоточному аналого-цифровому преобразованию (АЦП), обеспечивая высокоточную и малоискаженную основу данных для цифровой обработки сигналов и клинической диагностики.
• Схемы управления питанием: Он обеспечивает многоканальный регулируемый выходной сигнал, низкопульсационный источник питания и динамическую реакцию на нагрузку для микроконтроллеров, датчиков, исполнительных механизмов и других нагрузок, гарантируя стабильное напряжение и оптимальную энергоэффективность системы при любых условиях эксплуатации, а также отвечая требованиям электромагнитной совместимости медицинского оборудования.
• Схемы связи: Поддерживает Wi-Fi, Bluetooth, Sub-1GHz или специализированные медицинские беспроводные протоколы для обеспечения безопасного и малозадержечного обмена данными между медицинскими устройствами и больничными информационными системами (БИС), электронными медицинскими картами (ЭМК) и платформами удаленного мониторинга.
• Схемы защиты и резервирования: Мониторинг в реальном времени перегрузок по току, перегрева, аномального напряжения и неисправностей ключевых компонентов, активное инициирование переключения резервного пути, ограничения мощности или звуковых и визуальных сигналов тревоги, позволяет оборудованию безопасно снижать уровень напряжения или упорядоченно отключаться в нештатных ситуациях, отвечая обязательным требованиям отказоустойчивости для медицинского оборудования.

При проектировании медицинских электронных схем необходимо строго придерживаться таких принципов, как разделение аналоговых и цифровых сигналов, усовершенствованные стратегии трассировки, многоуровневое планирование зон питания и высокоэффективное экранирование от электромагнитных помех (ЭМП) – особенно в медицинском оборудовании для визуализации (например, КТ, МРТ, УЗИ) и диагностическом оборудовании. Любые перекрестные помехи сигнала, шумы источника питания или эффект отражения от земли могут напрямую снизить качество изображения или привести к неверным измерениям, что повлияет на клиническую оценку и безопасность пациента.

Требования к медицинским изделиям и нормативные стандарты

Обеспечение безопасной работы медицинского электрооборудования является первостепенной задачей, и правила производства медицинских печатных плат очень строгие.

Обязательные к ознакомлению стандарты в медицинской сфере

Требования к печатным платам и проектированию с учетом технологичности производства.

• Отслеживаемость и контроль партий каждого компонента и каждой серии собранных медицинских печатных плат.
• Полная документация по каждому этапу, от принципиальной схемы до окончательного протокола испытаний.
• Материальный контроль: Используются только сертифицированные материалы для ламинирования печатных плат и типы припоя.
• Контрольные точки: Контрольные точки обязательны для всех критически важных цепей, чтобы облегчить проведение заключительных и полевых испытаний.

Типы печатных плат, используемых в медицинских целях

Не все типы печатных плат При работе с медицинским электрооборудованием все они одинаковы. Для каждого класса медицинских устройств существует свой предпочтительный тип печатной платы, основанный на функциональности, сложности, надежности и физических ограничениях.

Наиболее распространенные печатные платы для медицинских устройств

Ключевые соображения

Для обеспечения высокой производительности медицинского электрооборудования в компактных, высоконадежных или носимых устройствах всегда следует использовать жестко-гибкие печатные платы или печатные платы HDI.

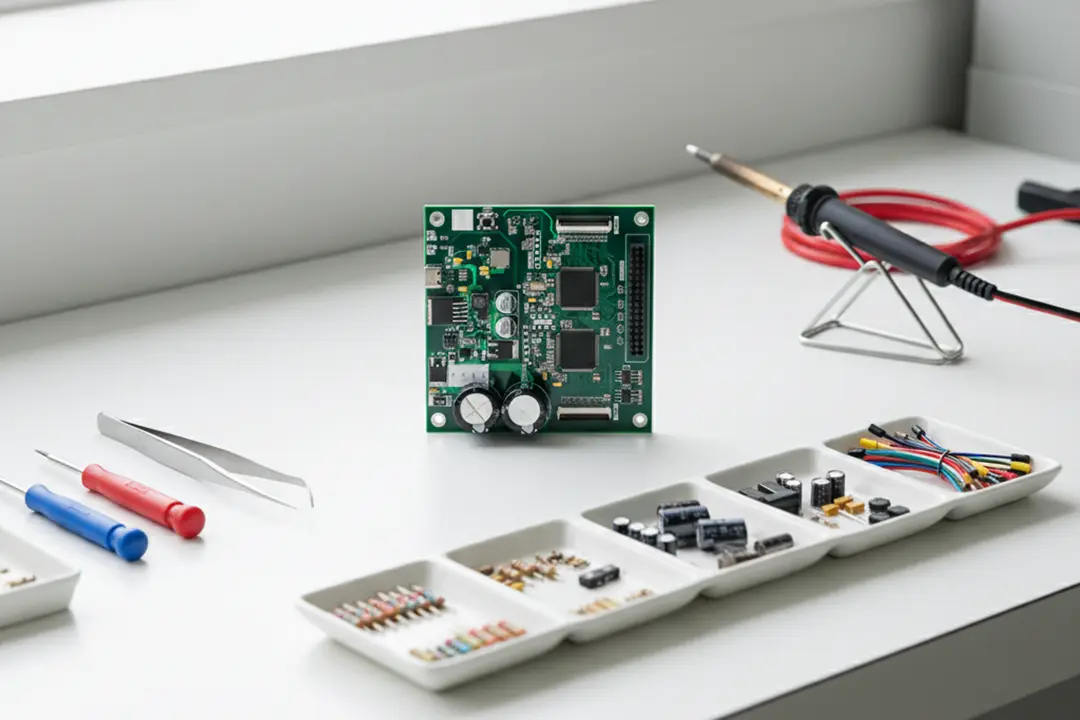

HDI-печатные платы: решения высокой плотности для компактных медицинских устройств

Стремление к созданию компактных медицинских устройств, таких как носимые устройства, подкожные мониторы и мобильные сканеры, обуславливает необходимость использования печатных плат высокой плотности (HDI PCBs).

Почему Печатные платы HDI Лидер в современных медицинских устройствах

• Миниатюризация: Благодаря архитектуре HDI, включающей микропереходы, лазерно просверленные глухие/скрытые отверстия и сверхтонкие провода (≤50 мкм), можно достичь более высокой плотности проводников на ограниченной площади. Это делает печатные платы HDI идеальным носителем для миниатюрных и легких медицинских устройств, таких как портативные мониторы, носимые медицинские пластыри, имплантируемые устройства и портативные диагностические инструменты, освобождая больше функционального пространства для интеграции продуктов.
• Производительность: Усовершенствованная конструкция HDI эффективно поддерживает высокоскоростную передачу данных (например, через интерфейсы LVDS, MIPI), малошумные аналоговые входные каскады и структуры с улучшенной электромагнитной совместимостью (ЭМС). Благодаря оптимизации структуры слоев и сокращению пути сигнала, печатная плата HDI значительно снижает отражение сигнала и перекрестные помехи, обеспечивая точность и производительность сбора данных в реальном времени в устройствах с чрезвычайно высокими требованиями к соотношению сигнал/шум и качеству изображения, таких как КТ, МРТ и ультразвуковая диагностика.
• Надежность: В архитектуре HDI используются глухие/заглубленные переходные отверстия вместо сквозных, что значительно сокращает количество сварных узлов и подвесов хвостов переходных отверстий. Более короткие пути межсоединений и улучшенная конструкция обратных путей повышают целостность сигнала (SI) и целостность питания (PI). Эти характеристики напрямую соответствуют строгим требованиям медицинских печатных плат к длительному сроку службы, виброустойчивости и электрической стабильности.

Преимущества печатных плат HDI в медицинской сфере

• Превосходные электрические характеристики: Плата HDI PCB повышает точность передачи сигнала и помехоустойчивость за счет сокращения пути прохождения сигнала, уменьшения паразитных емкостей и индуктивности, а также за счет использования внутренней управляемой импедансной структуры. Она является оптимальным выбором для медицинских устройств, чрезвычайно чувствительных к сигналам, таких как электрокардиографы, медицинское оборудование для визуализации (например, ультразвуковые аппараты, КТ), диагностические приборы и т. д.
• Гибкая компоновка для высокой функциональности: Плата HDI PCB поддерживает реализацию многосистемной интегрированной конструкции на компактной одноплатной системе, эффективно объединяя функциональные модули, такие как сбор данных с датчиков, обработка сигналов, обработка данных и беспроводная связь, что отвечает двойным требованиям медицинского оборудования к одновременному развитию миниатюризации и многофункциональности.
• Повышенная надежность: Благодаря меньшему количеству слоев и узлов межсоединений (например, глухие/скрытые переходные отверстия заменяют сквозные), печатные платы HDI структурно уменьшают количество потенциальных точек отказа, тем самым снижая риск таких отказов, как растрескивание паяных соединений и усталость переходных отверстий.
• Поддержка проектирования с учетом технологичности производства: Стандартизированная компоновка и технологическое окно печатных плат HDI делают их более подходящими для высокоскоростных автоматизированных процессов поверхностного монтажа, пайки оплавлением и онлайн-контроля (AOI/AXI), что значительно повышает эффективность сборки и выход годной продукции с первого раза. Их конструкция соответствует требованиям медицинских систем качества, таких как ISO 13485 и FDA 21 CFR Part 820.

Стандарты надежности IPC класса 3 и другие стандарты.

Стандарт IPC Class 3 является основной спецификацией для проектирования и производства высоконадежных электронных изделий, напрямую определяющей характеристики и безопасность медицинского электрооборудования. Для медицинских устройств, тесно связанных с безопасностью жизни пациентов, таких как имплантируемые устройства, носимые мониторы и системы жизнеобеспечения, обязательно, чтобы их печатные платы соответствовали стандартам IPC Class 3.

Что такое класс 3 по классификации IPC?

• IPC (Институт печатных плат): Разрабатывать и поддерживать авторитетные стандарты качества в области электронного производства, включая IPC-A-600 (Приемлемость печатных плат) и IPC-A-610 (Приемлемость электронных компонентов). Эти стандарты применимы к критически важным сценариям применения, требующим непрерывной работы, отсутствия отказов или бесперебойной работы.
• Класс 3: Этот уровень надежности соответствует самым высоким требованиям и подходит для изделий, работающих непрерывно с высокой производительностью или мгновенно реагирующих на запросы. На этом уровне печатная плата должна оставаться функционально целостной и электрически стабильной в экстремальных условиях, при длительной эксплуатации и единичных отказах. Типичные области применения включают: медицинское оборудование, аэрокосмические системы и военное электронное оборудование.

Важно: Сотрудничайте только с производителем печатных плат, обладающим подтвержденным опытом в производстве печатных плат класса IPC 3 для медицинской промышленности.

Проектирование и производство: от концепции до надежных медицинских печатных плат.

Разработка и производство медицинских печатных плат включает в себя строгие процессы, обеспечивающие соответствие самым высоким стандартам от концепции до готовой печатной платы.

Ключевые этапы проектирования и производства медицинских печатных плат

Определение требований к печатным платам и медицинским устройствам.

Требования к проектированию охватывают четыре направления: функциональное модульное разделение, определение интерфейса, внешние габариты и способы установки. Одновременно необходимо обеспечить соответствие показателям точности сигнала, диапазону энергопотребления, времени отклика и уровню помехоустойчивости. Изделие предназначено для использования в различных условиях, таких как методы стерилизации, рабочая температура и влажность, вибрация и электромагнитные поля.

Проектирование печатных плат и создание принципиальных схем

Руководить проектной группой должен дизайнер с опытом работы с медицинскими печатными платами, знакомый с правилами монтажа высоконадежных проводников и требованиями к проектированию для медицинского оборудования. Необходимо обеспечить проведение моделирования целостности сигнала (SI), электромагнитных помех (EMI) и целостности питания (PI) до ввода платы в эксплуатацию, а также выявить и оптимизировать ключевые сети. Для обеспечения технологичности и соответствия требованиям необходимо проводить внутренние межведомственные проверки (аппаратное обеспечение, производство, тестирование, нормативные требования).

Выбор компонентов и Спецификация материалов (BOM)

Все компоненты должны иметь медицинские характеристики (например, сертификаты совместимости AEC-Q100/Q200 и ISO 13485), а их происхождение должно быть отслеживаемым. Закупки осуществляются только у оригинального завода, авторизованных агентов или дистрибьюторов, прошедших строгую проверку; использование контрафактных или восстановленных материалов строго запрещено.

Выбор ламината и материала для печатных плат

Выберите подходящие материалы для ламината печатной платы. Высокотемпературный термоэлектрический материал FR-4 (≥170°C) используется в традиционной медицинской электронике, обладает хорошей термостойкостью и механической прочностью, а его стоимость контролируема. Полиамидные гибкие/жестко-гибкие композитные платы, используемые в носимых устройствах, отличаются превосходной износостойкостью при изгибе, термостойкостью и радиационной стойкостью. Керамические подложки используются в имплантируемых устройствах, обладают высокой теплопроводностью для работы с высокомощными радиочастотами, низкими диэлектрическими потерями и превосходной биосовместимостью. При этом необходимо учитывать специфические медицинские требования, такие как устойчивость к стерилизации, износостойкость при изгибе и биосовместимость (ISO 10993).

Прототипирование и сборка печатных плат

Быстрое прототипирование предполагает короткие сроки выполнения и мелкосерийное пробное производство для изготовления плат функциональной верификации. Для прототипов используются функциональные и нормативные испытания, включающие проверку электрических характеристик, электромагнитной совместимости, соответствия нормам безопасности и базовой надежности. После верификации прототипа проводится мелкосерийное пробное производство для доклинической оценки или регистрации. После подтверждения стабильности процесса и соответствия коэффициента выхода годной продукции стандартам, осуществляется плавный переход к среднесерийному и даже крупномасштабному производству.

Производство и сборка печатных плат

1. В соответствии со стандартом ISO 14644, зона производства и сборки медицинских печатных плат должна соответствовать требованиям чистоты класса 7 или выше (например, класс 6). Необходимо внедрить меры защиты от электростатического разряда, сертифицированные по стандарту ANSI/ESD S20.20, на протяжении всего процесса. Для соответствия требованиям стандарта IPC-A-610 класса 3 необходимо использовать онлайн-3D AOI (автоматический оптический контроль) на этапах производства печатных плат и сборки печатных плат.
2. Пайка (Оплавление и селективная пайка): Оплавление используется для поверхностного монтажа (SMT) и включает в себя печь для оплавления с защитой азотом, что снижает окисление и улучшает смачиваемость паяных соединений. Селективная волновая пайка предназначена для печатных плат с выводами и гибридных плат, используя оборудование для селективной пайки, позволяющее точно контролировать распыление флюса и время пайки.
3. Технология поверхностного монтажа (SMT)  и  Технология сквозного отверстия (THT) Технология поверхностного монтажа (SMT) подходит для высокоплотных и миниатюрных конструкций, использующих высокоскоростные машины для установки компонентов и высокоточную установку. Технология сквозного монтажа (THT) используется для компонентов, требующих механической прочности или высокой токовой нагрузки, обеспечивая более высокую устойчивость паяных соединений к отслаиванию. Большинство медицинских печатных плат включают в себя как компоненты SMT, так и компоненты THT. Мы используем следующую последовательность процессов: «сначала пайка оплавлением SMT, затем селективная волновая пайка».

Осмотр, электрические испытания и функциональная проверка.

После сборки медицинской печатной платы (PCBA) она должна пройти 100% полную проверку по трем параметрам: внешний вид, внутренняя структура и электрические характеристики. Компания LHD TECH внедряет многоуровневую систему контроля качества в соответствии с IPC-A-610 Класс 3 и специфическими требованиями заказчиков медицинского оборудования:

1. Автоматический оптический контроль (АОК): Онлайн 3D-АОК охватывает все сборочные платы для обнаружения дефектов поверхности, таких как морфология паяных соединений, полярность устройства, смещение при монтаже, наличие перемычек/недостаток припоя.
2. Рентгеновский контроль (AXI): Для нижних контактов или скрытых паяных соединений в корпусах BGA, QFN, LGA, CSP и др. используются системы 2D/3D рентгеновской визуализации для автоматического анализа степени пустотности, распределения припоя, перемычек и дефектов холодной пайки.
3. Электрические и функциональные испытания: Онлайн-тестирование (ICT) / Высоковольтное тестирование изоляции (Hi-Pot0) / Функциональное тестирование (FCT)

Сертификация и документация

Процесс производства и тестирования каждой партии медицинских ПХБ должен представлять собой полный, отслеживаемый и контролируемый пакет документации для поддержки проверок регулирующих органов заказчиком, послепродажного надзора и потенциальных отзывов продукции или технического обслуживания на месте. Содержание документации по партии включает: отчеты о проверке материалов при поступлении, параметры управления процессом, данные проверки каждого процесса, специальные записи о процессе, а также записи о техническом обслуживании и доработке. Документация по соответствию, включая ISO 13485, соответствующую запись о качестве, DHF/DMR/DHR/CMRT/REACH/ROSH.

Передовые методы для создания высококачественных медицинских печатных плат.

• Проектирование для автоматизированного контроля (DFT): Чтобы обеспечить эффективное и точное выполнение AOI, AXI и ICT-контроля медицинских печатных плат после сборки, на этапе проектирования необходимо систематически внедрять вспомогательные функции контроля: оптические точки позиционирования (реперные точки)/четкую шелкографическую маркировку/специальную схему расположения контрольных точек.
• Резервная конструкция силовых и заземляющих плоскостей: Для медицинских электронных систем с чрезвычайно высокими требованиями к надежности, таких как системы жизнеобеспечения, реанимации и хирургического оборудования, печатные платы должны обеспечивать резервную архитектуру силовых и заземляющих плоскостей: многоуровневые резервные плоскости/петли с низким импедансом/тепловая и токовая балансировка.
• Система контроля версий документации на всех этапах процесса: на каждом этапе, от проектирования до серийного производства медицинских печатных плат, необходимо создать строгий механизм управления версиями и ведения документации для соответствия требованиям таких нормативных актов, как ISO 13485 и FDA 21 CFR Part 820, для файлов истории проектирования (DHF) и основных записей устройств (DMR). Управление версиями файлов чертежей/компоновки/контроль версий спецификаций материалов/архивирование журналов испытаний.
• Двойная верификация: анализ моделирования и функциональное тестирование в реальных условиях. Перед запуском медицинского производства печатных плат необходимо пройти двойную верификацию посредством моделирования и тестирования в реальных условиях эксплуатации, чтобы убедиться в соответствии теории проектирования реальным характеристикам: моделирование/функциональное тестирование в реальных условиях/оптимизация с обратной связью.

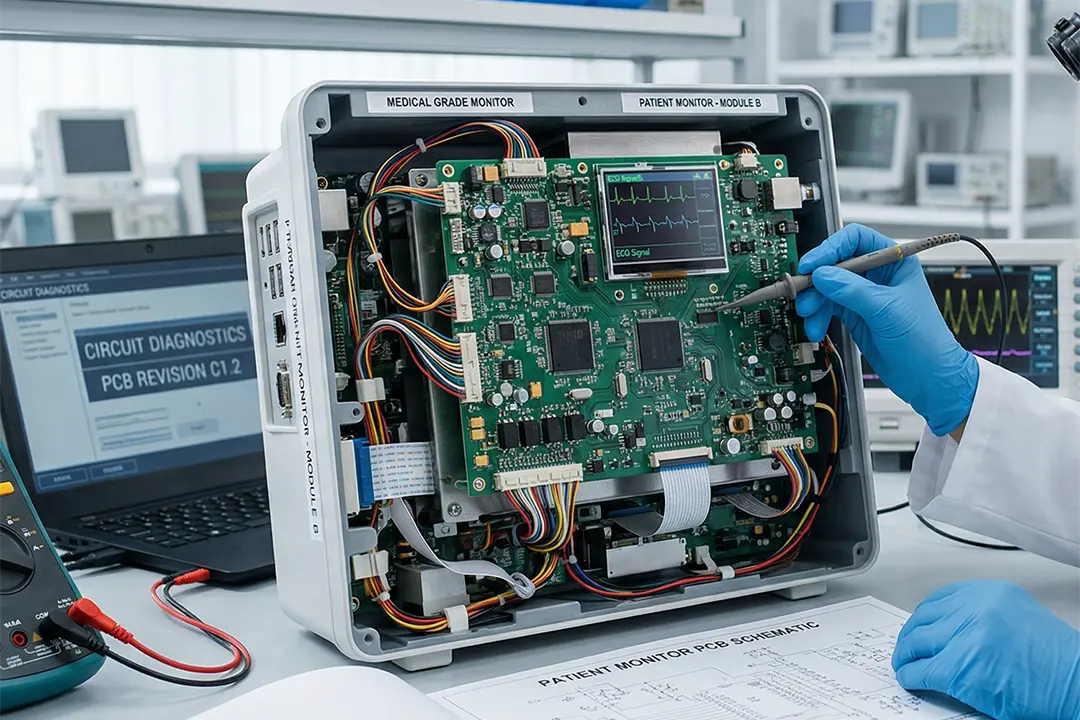

Контрольные точки, проверка и обеспечение качества при сборке медицинских печатных плат

Для обеспечения надежности процесса сборки печатных плат необходимы строгие этапы контроля качества.

Роль контрольных точек в медицинских печатных платах

• Доступная отладка: Контрольные точки позволяют исследовать и проверять важные сигналы, напряжения и функциональность без повреждения медицинского устройства.
• Текущее обслуживание: Обеспечивает возможность проведения полевых испытаний и упрощения поиска и устранения неисправностей устройств без их разборки.

Контрольные точки и показатели качества

• Автоматизированный визуальный контроль (АОИ): Система позволяет быстро и точно выявлять дефекты поверхностного монтажа. Обнаруживаются такие проблемы и дефекты, как перемычки из припоя, отсутствующие компоненты, неправильная полярность, установленные опоры, смещения и недостаточное количество припоя. Мы используем онлайн-3D AOI в сочетании с камерами высокого разрешения и многоугловыми источниками света, что позволяет достичь уровня обнаружения дефектов ≥5%, а все изображения и данные контроля автоматически загружаются в систему MES.
• Электрические испытания: Можно проверить связность сети печатной платы и правильность параметров компонентов. Основные элементы проверки: проверка в режиме включения/выключения/проверка номиналов компонентов/проверка сопротивления изоляции.
• Рентгеновское обследование: Неразрушающий рентгеновский контроль скрытых паяных соединений и внутренних структур особенно подходит для печатных плат высокой плотности и HDI. Необходимость: выявление скрытых/заглубленных переходных отверстий/дефектов внутренних слоев многослойных плат с нижними выводами, таких как платы BGA/CSP/QFN/HDI. Может быть оснащен 2D/3D рентгеновскими системами для проведения 100% контроля критических зон на медицинских печатных платах, при этом доля дефектов в BGA-корпусах строго контролируется на уровне ≤15%.
• Скрининг экологического стресса: Это позволяет выявлять потенциальные дефекты, которые могут возникнуть на ранних этапах эксплуатации изделия, и повышать надежность на месте. Комбинация методов: быстрое циклическое изменение температуры/воздействие влажного тепла/случайная вибрация. ESS рассматривается как необязательный или обязательный процесс для медицинских изделий с высокой надежностью. Готовые платы отбираются партиями или проходят полную проверку в трехкомпонентной испытательной камере, включающей измерение температуры, влажности и вибрации.

Показатели качества (типичные для медицинских печатных плат)

Применение медицинских печатных плат в здравоохранении и медицинской технике.

Печатные платы медицинского назначения присутствуют практически во всех областях здравоохранения и медицины. Вот некоторые из наиболее важных:

Основные области применения в современных медицинских устройствах

• Медицинская визуализация: В перечень покрываемого оборудования входят аппараты МРТ (магнитно-резонансная томография), ультразвуковые диагностические системы, компьютерные томографы и рентгеновские компьютерные томографы. Мы предлагаем жесткие пластины HDI, соответствующие стандартам медицинской визуализации, поддерживающие передовые процессы, такие как внедрение сопротивления и емкости, обратное сверление и локальное смешанное давление, что помогает оборудованию для визуализации получать более четкие клинические изображения.
• Печатные платы для мобильного здравоохранения и носимых устройств: Смарт-часы, пластыри для мониторинга здоровья, подкожные датчики. Требования к печатным платам включают в себя компактные гибкие/жестко-гибкие платы/низкопотребляющие сигнальные слои/высокоплотные межсоединения. Наша гибкая печатная плата медицинского класса поддерживает радиус изгиба ≤5 мм и срок службы при изгибе ≥ 100 000 раз, служа надежной основой для межсоединений носимых медицинских устройств.
• Диагностическое оборудование: Глюкометры, тонометры, портативные электрокардиографы (ЭКГ). Обычно используемые печатные платы: двухслойные/многослойные платы /подложки из HDI или керамики /антиинтерференционная конструкция. Печатные платы диагностического класса, благодаря строгому контролю импеданса и тестированию на шум, способствуют широкому внедрению быстрых и надежных устройств для экспресс-диагностики (POCT).
• Системы жизнеобеспечения и имплантируемые устройства: Кардиостимулятор, инфузионный насос, аппарат искусственной вентиляции легких. Наиболее часто используемые печатные платы: жестко-гибкие платы/керамические подложки/усовершенствованные надежные типы, соответствующие классу 3 IPC и ISO 13485. Печатные платы жизнеобеспечения проходят строгие 100% электрические испытания, рентгеновский контроль и проверку на воздействие окружающей среды.
• Больничные сети и коммуникации: Система вызова/сигнализации медсестры, терминал мониторинга состояния пациента, беспроводной интерфейс связи. Технические требования к печатной плате: Прочная стандартизированная печатная плата (с использованием подложки FR-4 и традиционного технологического процесса)/Надежное соединение и защита от помех (улучшенная целостность питания и электромагнитная совместимость)/Продуманная конструкция (стандартизированные интерфейсы, контрольные точки).
• Автоматизация медицинских исследований и лабораторных работ: Аналитические приборы, системы пробоподготовки, секвенаторы генов. Технические требования к печатным платам: высокоточные аналоговые схемы/высокоскоростные цифровые интерфейсы/масштабируемая модульная конструкция. Мы поддерживаем специальные процессы, такие как керамика и высокочастотное смешанное прессование.

Выбор подходящего производителя печатных плат для медицинских решений.

Выбор производителя печатных плат, имеющего опыт работы в медицинской отрасли, является ключевым фактором успешного производства медицинских изделий.

Ключевые факторы, на которые следует обратить внимание при выборе производителя печатных плат.

• сертификация: Производитель должен иметь сертификаты ISO 13485 (Система управления качеством медицинских изделий), ISO 9001 (Общая система управления качеством), а также необходимые сертификаты, такие как знак CE (соответствие требованиям ЕС) и регистрация FDA (доступ на рынок США).
• Специализация 3-го класса: Необходимо проверить практический опыт производителя и данные о поставках партий продукции в области печатных плат медицинского назначения, а также подтвердить его способность проектировать, изготавливать и контролировать продукцию в соответствии со стандартами IPC класса 3, включая всесторонний контроль материалов, процессов, испытаний и документации.
• Расширенные возможности: Оно должно обладать возможностями массового производства различных печатных плат, таких как HDI (High-density Interconnect), жестко-гибкие платы, керамические подложки и высокочастотные материалы, для удовлетворения разнообразных потребностей, от имплантируемых устройств до медицинских систем визуализации.
• Контроль качества: Производитель должен располагать основным контрольно-измерительным оборудованием, таким как внутренний автоматический оптический контроль (АОИ), рентгеновский контроль (АИК) и контроль воздействия окружающей среды (КОС), а также иметь документированную систему управления качеством (СУК).
• Система управления цепями поставок: Необходимо создать отслеживаемые каналы закупки материалов (таких как сертифицированные UL базовые материалы и компоненты медицинского назначения), а также поддерживать списки альтернативных материалов с двумя или несколькими источниками поставок, чтобы справляться с колебаниями в цепочке поставок и обеспечивать непрерывные возможности поставок.
• Поддержка проектирования для производства: Инженерная группа производителя должна иметь возможность участвовать в анализе проекта, предлагать варианты оптимизации для массового производства, обеспечения отслеживаемости и соответствия нормативным требованиям, снижать производственные риски на этапе производства и сокращать цикл запуска продукта.
• Полная документация и отслеживаемость: Необходимо уметь предоставлять полную документацию, начиная от партий сырья, параметров процесса, результатов испытаний и заканчивая серийными номерами готовых плат, для поддержки аудитов клиентов, послепродажного контроля и потенциального отзыва продукции или технического обслуживания на месте.

Тенденции будущего: надежные, миниатюрные и интеллектуальные медицинские печатные платы.

Достижения в области медицинских технологий выводят характеристики медицинских печатных плат на совершенно новый уровень.

Ключевые тенденции в решениях для медицинских печатных плат

• Миниатюризация и система в корпусеБлагодаря использованию печатных плат с высокой плотностью межсоединений (HDI PCBS) датчики, микропроцессоры, блоки управления питанием и модули беспроводной связи интегрируются на одной подложке, обеспечивая высокую степень функциональной интеграции и максимальное использование пространства.
• Гибкие, носимые и даже проглатываемые печатные платы: Развитие технологий гибкой электроники привело к появлению гибких, растяжимых и биосовместимых печатных плат, поддерживающих инновационные приложения, такие как непрерывный физиологический мониторинг, интеллектуальные диагностические пластыри и одноразовые микроэндоскопы.
• Интеграция граничных вычислений и искусственного интеллекта: Развитие технологий гибкой электроники привело к появлению гибких, растяжимых и биосовместимых печатных плат, поддерживающих инновационные приложения, такие как непрерывный физиологический мониторинг, интеллектуальные диагностические пластыри и одноразовые микроэндоскопы.
• Устойчивое производство печатных плат: В медицинские печатные платы постепенно интегрируются микроконтроллеры или сопроцессоры искусственного интеллекта, что позволяет выполнять такие задачи, как обработка сигналов, извлечение признаков, предварительная диагностика и сжатие данных, непосредственно на печатной плате. Такая архитектура значительно снижает задержку передачи данных и уменьшает нагрузку на облачные сервисы.
• Кибербезопасность на аппаратном уровне: Медицинская промышленность ускоряет переход к экологически чистому производству, внедряя безгалогенные, бессвинцовые и соответствующие стандарту RoHS ламинированные материалы, а также оптимизируя использование энергии и химикатов в процессе производства для снижения воздействия электронных медицинских отходов на окружающую среду.
• Биосовместимые и интеллектуальные материалы: С интеграцией медицинских устройств в Интернет вещей (IoMT) в проектирование печатных плат стали включать меры защиты на аппаратном уровне, такие как элементы безопасности (SE), модули шифрования и физически неклонируемые функции (PUF), для противодействия кибератакам, защиты конфиденциальных данных пациентов и соответствия новейшим нормам кибербезопасности медицинских устройств, таким как требования FDA и EU MDR.

Заключение: Повышение безопасности медицинских устройств за счет надежных медицинских печатных плат.

Печатные платы для медицинского оборудования — от простейших однослойных плат до самых сложных конструкций HDI и жестко-гибких плат, — составляют невидимый краеугольный камень практически всего современного медицинского оборудования. Их надежность, уровень качества и соответствие стандартам не только определяют производительность медицинского оборудования, но и напрямую влияют на безопасность, эффективность и клинические результаты современных медицинских применений.

Основные выводы

• Решения для медицинских печатных плат помогают создавать более безопасные, интеллектуальные и эффективные системы медицинского обслуживания, предоставляя инженерам и новаторам базовые модули, необходимые для создания современных медицинских технологий.
• Процесс производства медицинских изделий подлежит чрезвычайно строгому нормативному контролю: только системы производства печатных плат, соответствующие самым строгим технологическим стандартам и работающие с максимально контролируемой цепочкой поставок, имеют право производить печатные платы медицинского класса.
• Выбор профессионального производителя медицинских печатных плат в качестве партнера гарантирует стабильное качество продукции, уверенность в соблюдении нормативных требований и получение поддержки в применении новейших инновационных достижений в области печатных плат.

Заключительные советы для достижения успеха

• Для критически важных или имплантируемых медицинских изделий всегда указывайте класс защиты IPC 3 или выше.
• Выберите партнера, имеющего опыт работы с нормативными требованиями к проектированию медицинских изделий и способного обеспечить сборку медицинских печатных плат, отслеживаемость плат и полную документацию.
• Создавайте прототипы на ранних этапах, тестируйте их в реальных условиях эксплуатации и циклах стерилизации, а также поддерживайте надежность цепочки поставок, используя двойной или тройной источник поставок компонентов.
• Сосредоточьтесь на проектировании с учетом технологичности производства — привлекайте инженерную команду производителя печатных плат как можно раньше и используйте их опыт.
