Введение в технологию золотых контактных и краевых соединителей
Когда речь идет о создании надежной и высокопроизводительной электроники, одна из специализированных особенностей печатной платы выделяется особенно: золотые контакты на плате. Это подробное руководство по золотым контактам на печатных платах содержит исчерпывающую информацию о технологии золотых контактов на печатных платах от LHD TECH, о нанесении золотого покрытия на контакты и обо всем, что вам нужно знать о проектировании и производстве краевых разъемов на печатных платах.

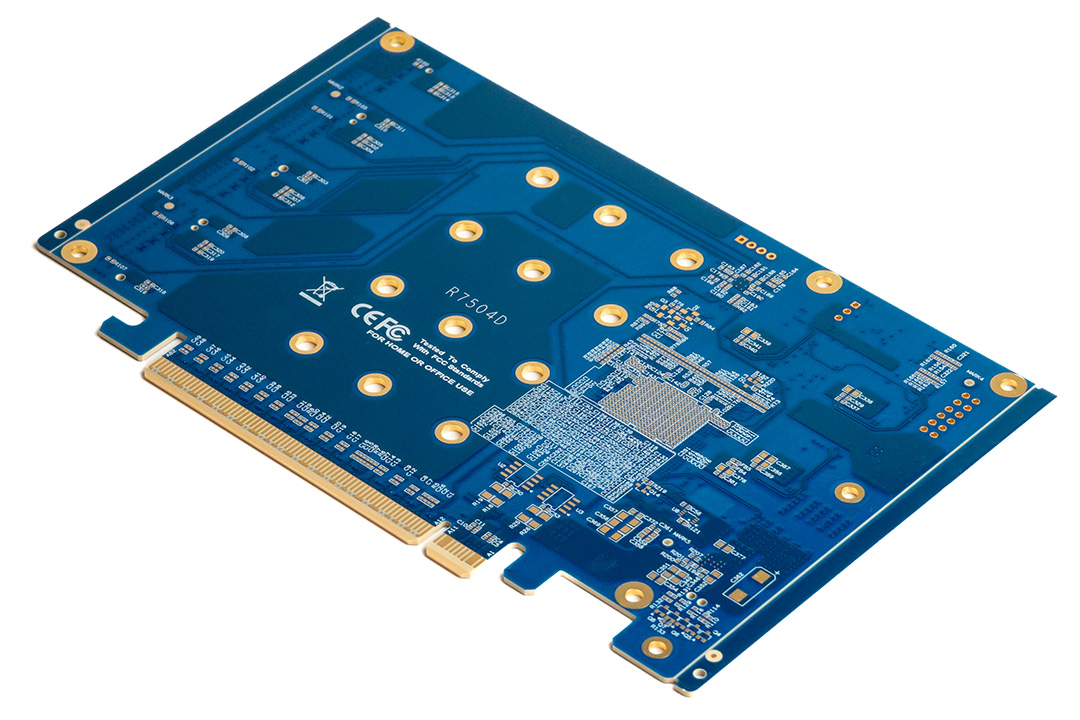

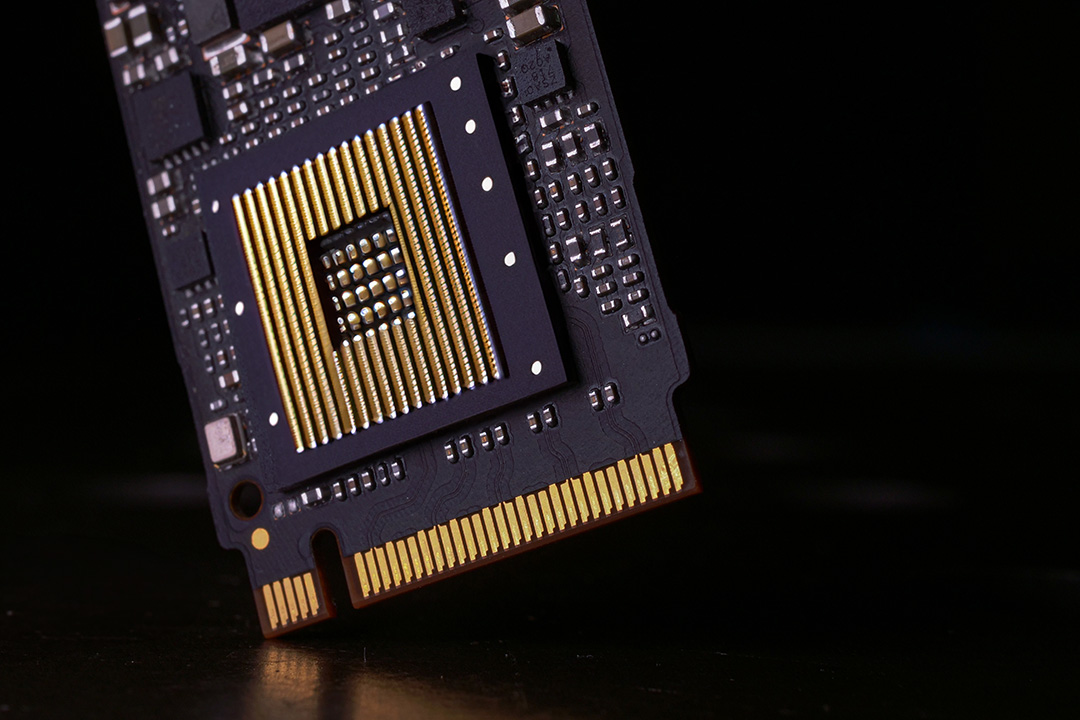

Позолоченные контакты — это позолоченные разъемы на краю печатной платы — блестящие штырьки или площадки, образующие интерфейс между платой и остальной электронной системой. Если вы используете компьютер, USB-накопитель, видеокарту или высокочастотный маршрутизатор, позолоченные контакты также играют важную роль в обеспечении бесперебойного обмена сигналами на невероятно высоких скоростях. Золото используется благодаря своей превосходной проводимости и устойчивости к коррозии — что крайне важно для устройств, требующих тысяч циклов подключения.
Золотой палец Печатные платы Возможности процесса
| Товар | Стандарт |
| Толщина золота | 1 мкм – 30 мкм |
| Толщина никеля | 100 мкм – 300 мкм |
| Метод нанесения покрытия | Твердое золото |
| Циклы вставки | 1000 - 5000 раз |
| Размещение пальцев | Односторонние, двусторонние, ступенчатые пальцы, сегментированные золотые пальцы |
| Угол скашивания | 20 ° - 60 ° |
| Глубина снятия фаски | 0.4mm - 2.5mm |
| Допуск на снятие фаски | ±0.1 мм – ±0.05 мм |
| Остаточная толщина | 0.2mm - 0.5mm |

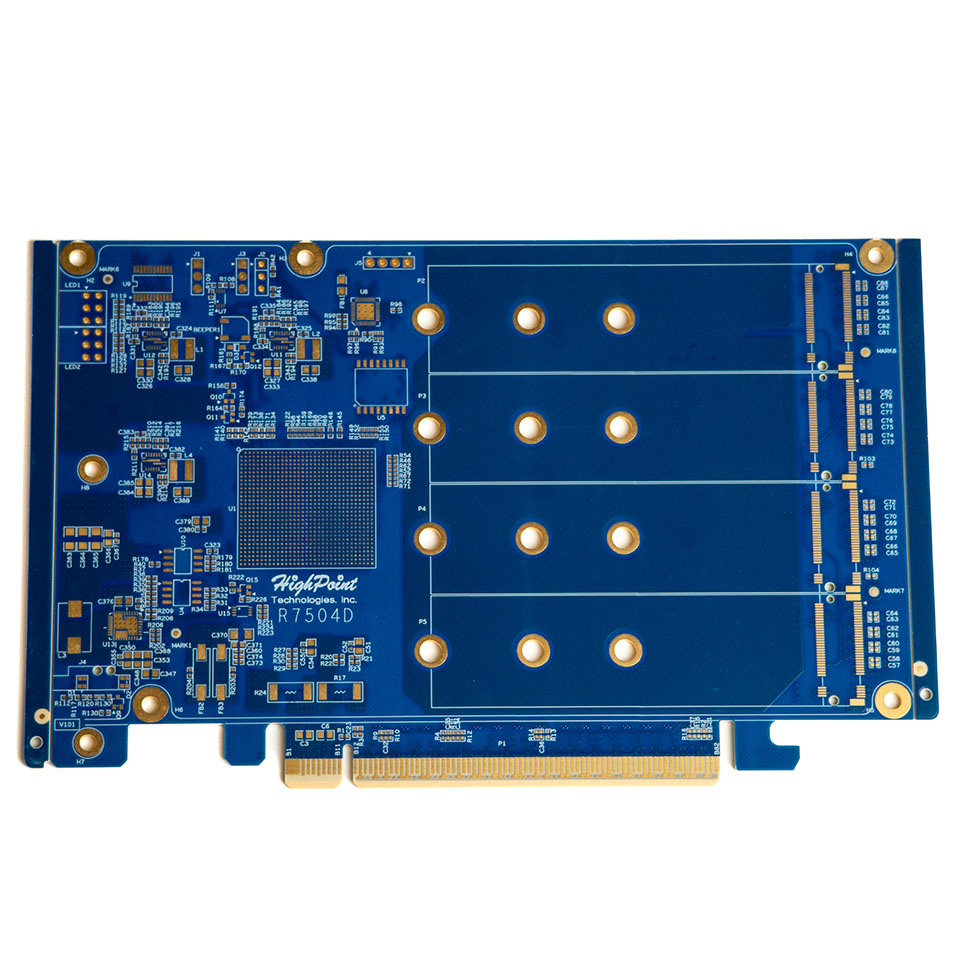

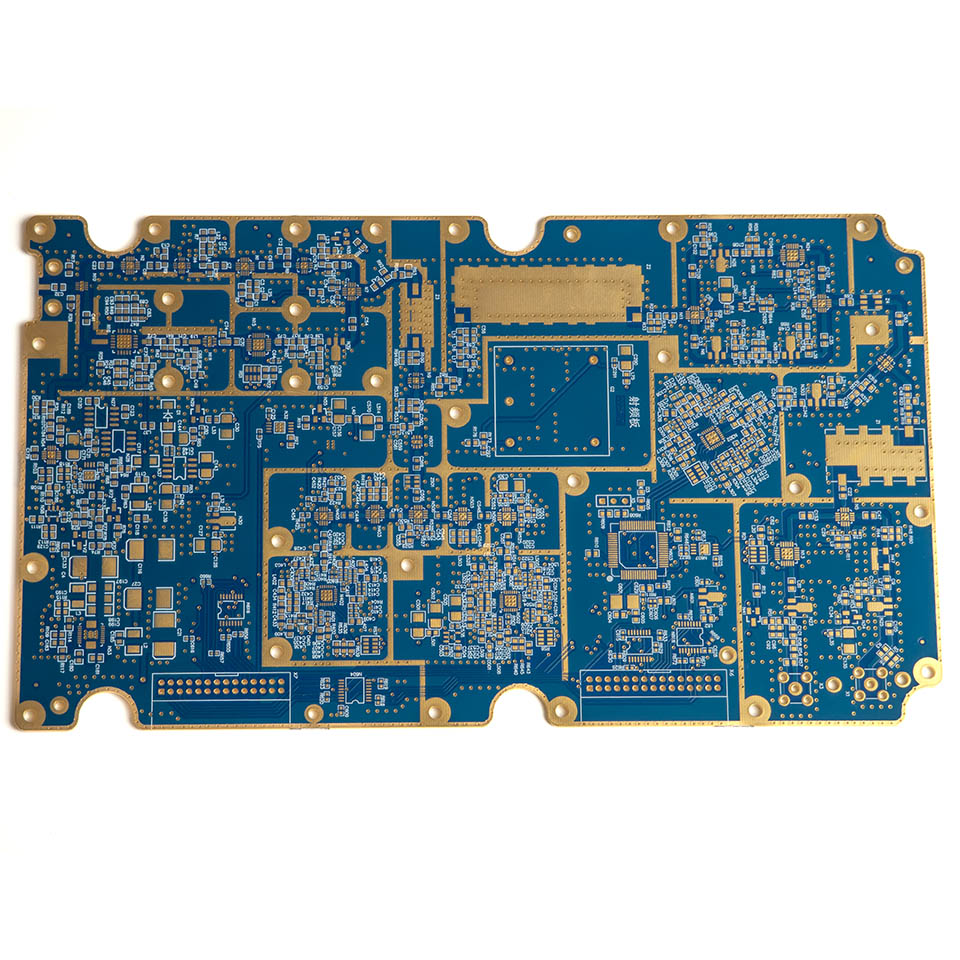

Что такое Золотой палец Печатные платы?
A PCB золотой палец Речь идёт о ряде позолоченных контактных площадок или контактов, расположенных вдоль края печатной платы (PCB). Эти позолоченные контакты служат интерфейсом между печатной платой и внешними устройствами, такими как материнская плата, слот расширения или другая печатная плата, обеспечивая передачу важных данных и электрическое соединение.
Золотые контакты обычно изготавливаются с помощью тщательного процесса гальванического покрытия, включающего нанесение сплава золота методом электролитического осаждения — чаще всего твердого золота — на никелевый барьер поверх очищенной контактной площадки печатной платы. Золотой слой образует сверхплоскую, прочную поверхность, способную выдерживать абразивное воздействие постоянного использования печатной платы, включая многократную установку, извлечение и воздействие агрессивных факторов окружающей среды.
Толщина и длина золотых контактов на печатной плате определяются в соответствии с требованиями к разъему, предполагаемым применением и ожидаемым количеством циклов установки/извлечения.

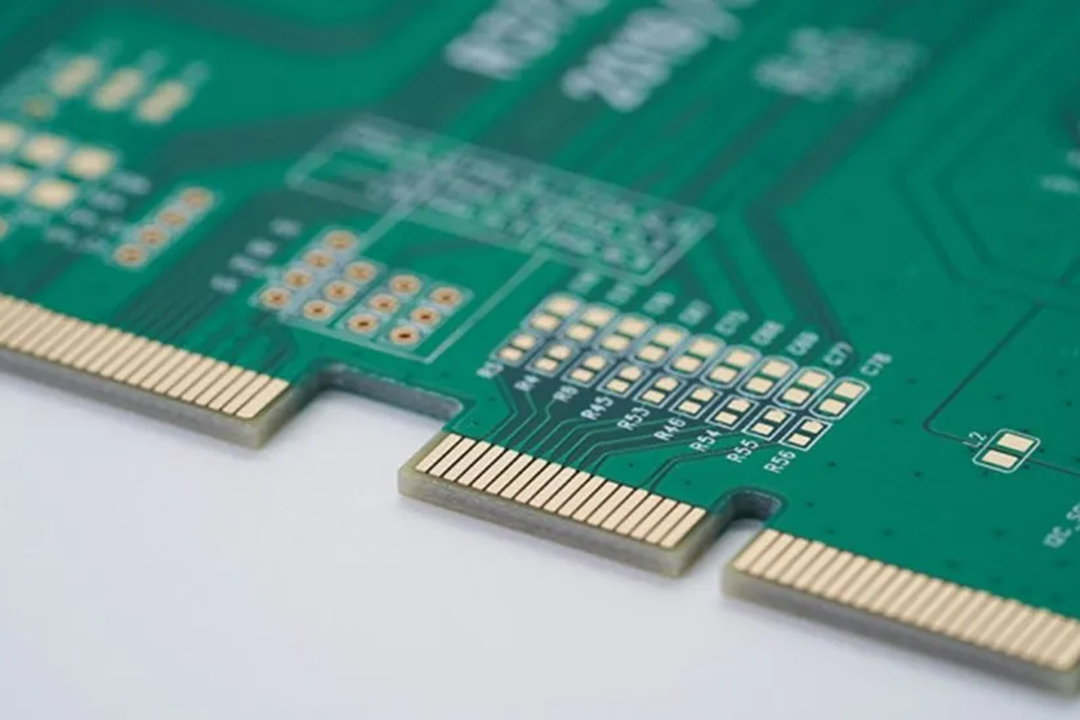

Визуальное руководство по золотым контактам на печатных платах
| Слой | Материал / отделка | Функция |
| Медная подушка | Медь | Передает электронные сигналы по всей плате. |
| Слой никеля | Никель | Предотвращает диффузию меди, обеспечивает равномерное связывание золота, повышает твердость. |
| Золотой слой | Твёрдое золото (сплав) | Обеспечивает коррозионную стойкость, высокую проводимость и долговечную контактную поверхность. |
Зачем на печатной плате используются золотые контакты?
Позолоченные контакты обеспечивают оптимальное решение для повышения надежности краевых разъемов в самых требовательных электронных приложениях. Их роль включает в себя:
Почему используется золото?
Золото выбрано для краевых разъемов печатной платы, потому что оно:
- Высокая проводимость:Обеспечивает минимальные потери сигнала даже на высоких частотах.
- Устойчивость к коррозии:Золото не окисляется, что гарантирует долговременную надежность.
- Чрезвычайно износостойкий:Твердое золото способно выдерживать абразивное воздействие тысяч циклов спаривания.
Кроме того, золотые контакты не имеют себе равных по способности поддерживать низкое электрическое контактное сопротивление на протяжении всего срока службы устройства.

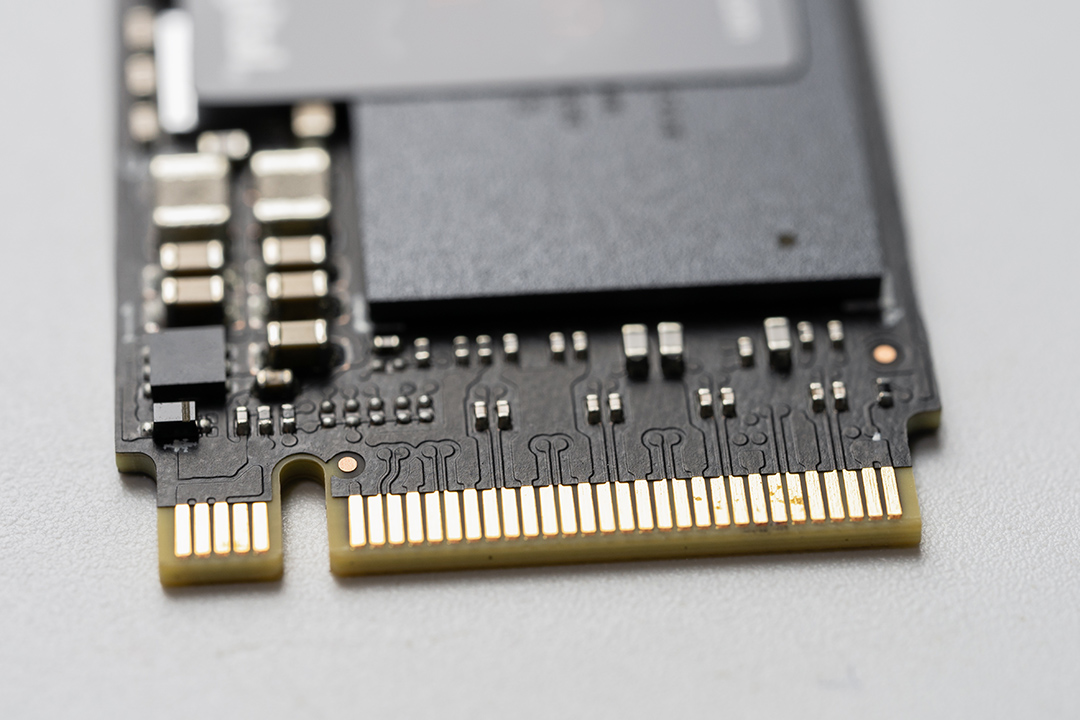

Применение Золотые пальцы
Золотистые контакты используются в широком спектре электроники и устройств, от потребительских и промышленных до специализированного оборудования, критически важного для выполнения конкретных задач. Области применения включают:
- Высокочастотные печатные платы для серверов, базовых станций 5G, маршрутизаторов.
- Модули оперативной памяти DDR4/DDR5.
- PCIe, PCI, AGP и другие платы расширения.
- USB, SD, SIM и фирменные межплатные разъемы.
- Медицинские приборы, автомобильные электронные блоки управления, аэрокосмические модули.
Применение золотого пальца Печатные платы
Применение золотых контактов на печатных платах распространяется на все отрасли:
1. Персональные компьютеры и серверы
- Модули оперативной памяти:Золотистые контакты на печатной плате соединяют модули памяти с материнской платой, обеспечивая высокую скорость передачи данных и быстрое обновление оперативной памяти.
- Дополнительные карты:Сетевые, графические, звуковые и запоминающие карты подключаются через позолоченные контактные разъемы.
- Серверные модули с возможностью «горячей» замены:Используйте прочные позолоченные контакты для надежной и стабильной работы центров обработки данных.
2. Потребительская электроника:
- USB-флешки:Позолоченные контактные площадки на печатной плате взаимодействуют с портом хоста на протяжении множества циклов подключения.
- Печатные платы для смартфонов:Поддержка модернизации модулей и быстрой передачи сигналов.
3. Промышленная, медицинская и автомобильная отрасли
- Промышленные контроллеры и датчики:Для сменных модулей используйте позолоченные контактные разъемы.
- Автомобильные ЭБУ:Золотые контакты выдерживают вибрацию, перепады температур и суровые условия эксплуатации.
- Медицинское оборудование:Печатные платы с золотыми контактами в оборудовании для визуализации гарантируют целостность сигнала в критических условиях.
Таблица приложений
| Устройство/Домен | Применение технологии «золотых контактов» на печатных платах |
| Настольный ПК, сервер | Оперативная память, PCIe, видеокарты, дополнительные модули |
| Потребительские устройства | USB, SD-карты, игровые картриджи, модульные телефоны |
| Индустриальная автоматизация | Модули ПЛК, промышленные входы/выходы, технологические платы |
| Медицина/Авиационно-космическая промышленность | Диагностические, мониторинговые, высоконадежные системы |
| Автомобильная | ЭБУ, интеллектуальные датчики, информационно-развлекательная система |

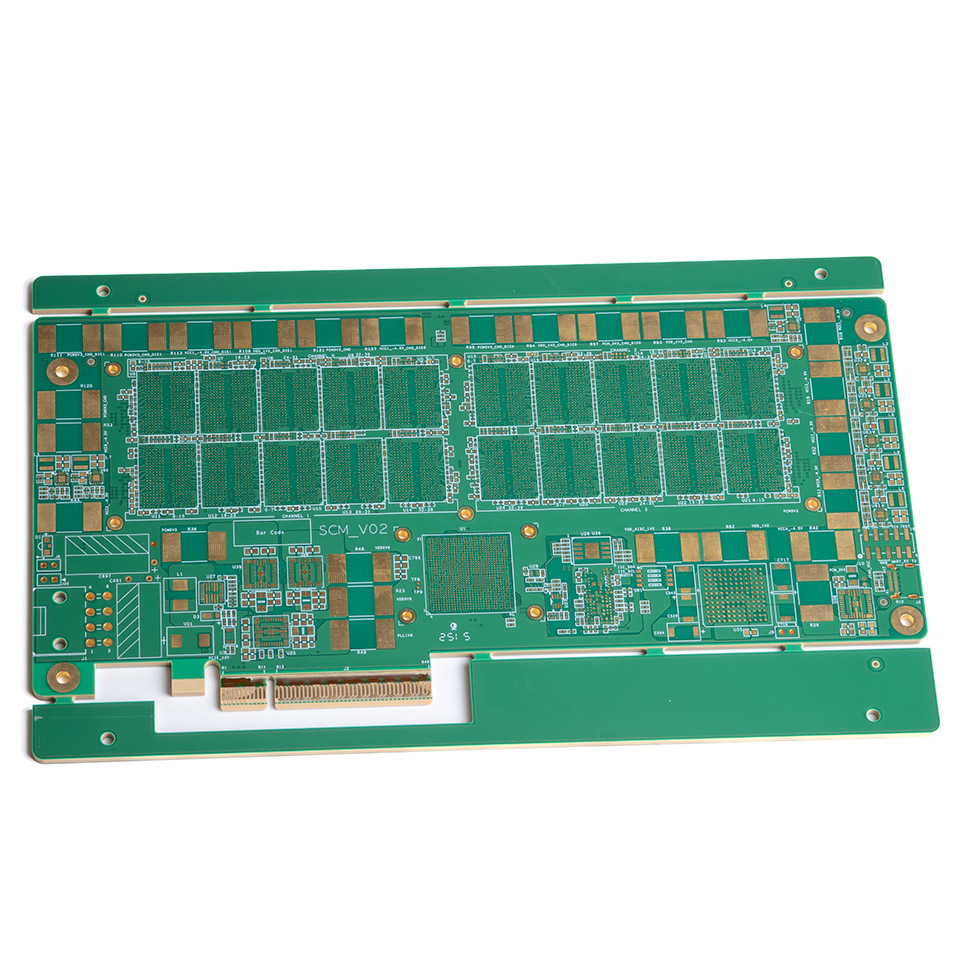

Проектирование и процесс изготовления золотого пальца Печатные платы
Комплексное введение в Конструкция печатной платы с золотыми контактами
Качественный дизайн и производство — основа каждой надежной платы с золотыми контактами. Вот что вам нужно знать о конструкции плат с золотыми контактами от LHD TECH:
- Ширина, длина и расстояние между контактами (шаг) должны соответствовать техническим характеристикам разъема и области применения.
- Избегайте контакта пальцев с переходными отверстиями, контактными выводами или медью (следите за тем, чтобы по краям печатной платы не было следов меди).
- Укажите угол скоса (скос «золотого пальца»), обычно 30–45° для удобства установки.
Процесс изготовления золотого пальца Печатные платы
- Разработка и проектирование печатных плат:Наш дизайнер подготавливает макет печатной платы, указывая расположение контактных площадок, их длину, ширину, угол скоса и необходимую толщину золотого покрытия контактов.
- Панелизация:Для эффективного золочения и механической обработки несколько плат сгруппированы вместе.
- Очистку::Поверхность контактных площадок печатной платы тщательно очищается; чистая поверхность контактных площадок для золотых контактов имеет решающее значение для адгезии.
- Никелирование:Никель наносится методом электролитического осаждения на контактные площадки (обычно толщиной 3–7 мкм). Этот процесс нанесения золотого покрытия на контактыs обеспечивает барьер, благодаря которому золото прилипает к поверхности и предотвращается миграция меди.
- Позолота:В процессе золочения на открытые контактные площадки наносится твердое золото (сплав). Толщина золотого покрытия может быть изменена по желанию заказчика (обычно 1–5 мкм, см. толщину золотого покрытия на контактных площадках ниже).
- Снятие фаски:Кромка доски имеет скошенную форму — см. «скос золотого пальца» — для облегчения соединения и уменьшения механического износа.
- В зоне золотого контакта не используется паяльная маска/шелкография: Для обеспечения оптимального контакта край печатной платы, на который наносятся золотые контакты, остается свободным от паяльной маски или шелкографии. Это помогает поддерживать чистоту поверхности контактных площадок для золотых контактов и обеспечивает надежное соединение.
- Окончательная проверка и АОИ: Автоматизированный оптический контроль (АОИ) и электрические испытания подтверждают длину, выравнивание, толщину золотых контактов и отсутствие дефектов в соответствии с проектными правилами заказчика для золотых контактов печатной платы.
- Депанелизация: Платы отделяются от панели, и выполняется окончательная очистка или полировка кромок. Проверяется кромка печатной платы для подтверждения правильности фаски и отсутствия заусенцев или неравномерного покрытия.
Детали процесса нанесения золотого покрытия на контакты: толщина и параметры.
Процесс нанесения золотого покрытия на пальцы
Технология нанесения золотого покрытия на печатные платы, используемая компанией LHD TECH, включает в себя электролитическое золочение, при котором сплав золота (часто смесь золота и кобальта или никеля) наносится поверх никелевого слоя. Это важное отличие от ENIG (химическое никелирование с иммерсионным золочением), которое используется для контактных площадок общего назначения, но не обеспечивает той же износостойкости, которая необходима для краевых разъемов печатной платы.
Руководство по толщине золотого покрытия контактных площадок печатных плат
Толщина золотого покрытия контактных площадок — это параметр, который необходимо тщательно выбирать в зависимости от предполагаемого применения золотых контактов на печатных платах. Чем толще слой золота, тем выше стоимость золочения, но также тем выше износостойкость и количество надежных циклов сопряжения.
Типичные рекомендации по толщине покрытия:
| Область применения | Толщина золота (мкм) |
| Неинтенсивное использование (потребительские устройства) | 0.76-1.3 |
| Умеренное использование (офис/промышленность) | 1.3-2.54 |
| Высокочастотный цикл (серверы, телекоммуникации) | 2.54-5 + |
Проверка, тестирование и контроль качества продукции Gold Finger Печатные платы
Осмотр и тестирование
- AOI (автоматизированный оптический контроль):Проверяет каждый палец на правильность расположения, толщину, выравнивание и наличие дефектов поверхности.
- Электронное тестирование:Подтверждает целостность цепи и отсутствие коротких замыканий в местах соединения.
- Микрофотографии и рентгенофлуоресцентный анализ:Проверяет толщину и качество слоя золотого и никелевого покрытия.
- Тестирование на введение/извлечение:Имитирует воздействие постоянных циклов использования печатных плат.
- Тест на адгезию (ленты):Обеспечивает надежное крепление золотого слоя, предотвращая его легкое удаление во время соединения разъемов.
Стандарты внешнего вида
- Чистая, без царапин поверхность золотого кольца.
- Толщина покрытия соответствует спецификации по всем контактным площадкам.
- На кромке пальца отсутствуют открытые участки меди или никеля.
Заключение: Зачем узнавать об этом? LHD TECH"S Золотой палец Печатные платы и их будущее
По мере развития разъемов, скорости передачи данных и срока службы изделий, понимание исчерпывающего руководства по золотым контактам на печатных платах позволяет инженерам, менеджерам и специалистам по закупкам принимать обоснованные решения. Золотые контакты остаются ключевым элементом надежной, модернизируемой и ремонтопригодной электроники.
Золотые контакты — это позолоченные разъемы, которые образуют прочный мост — механический и электрический — между печатной платой и окружающей ее системой. Их конструкция, толщина покрытия и производственный процесс определяют все возможности модульной, высокоскоростной и модернизируемой технологии.
