«Золотые пальцы» печатных плат: руководство по проектированию, нанесению покрытия и производству.

Введение

Производство печатных плат (ПП) и электронная промышленность предъявляют жесткие требования к процедурам проектирования и ключевым технологическим точкам. Целостность сигнала имеет решающее значение для качества передачи данных, модульная модернизация влияет на возможности расширения оборудования, а долговременная надежность в суровых условиях определяет срок службы изделия. В современных электронных устройствах золотые контакты на печатных платах — отвечающие за электрическое соединение, подачу питания и высокоскоростную передачу данных — являются основными компонентами. Для глубокого понимания работы золотых контактов на печатных платах необходимо освоить три аспекта: назначение конструкции определяет их структурные особенности, критическая роль надежных разъемов влияет на стабильность системы, а сложные процессы электролитического осаждения, лежащие в основе их высокой производительности, включают материаловедение и технологии химического осаждения.

Будь то серверный модуль, который необходимо заменить без потери ни одного пакета данных, или медицинское устройство, которое должно оставаться коррозионностойким и надежным, печатная плата золотые пальцы В основе этих инноваций лежат позолоченные краевые разъемы. В этом руководстве мы подробно рассмотрим печатные платы с золотым покрытием, процесс нанесения золота, толщину покрытия, типы золотых контактов, твердое золото против ENIG, все, что вам обязательно нужно знать о производстве печатных плат, и секреты высококачественного нанесения золота на печатные платы.

При разработке продукции инженеры и дизайнеры уделяют первостепенное внимание надежности, долговечности и стабильности сигнала. Технические характеристики золотых контактов на печатных платах точно соответствуют этим требованиям. В данной статье представлен подробный анализ технологии золочения печатных плат, а также рассмотрены ключевые аспекты проектирования и производства печатных плат. Толщина золотого покрытия влияет на количество циклов установки и контактное сопротивление, при этом процессы химического никелирования и иммерсионного золочения, а также электролитического золочения подходят для разных областей применения. На этапе проектирования необходимо учитывать такие параметры, как углы скоса золотых контактов, контроль длины дорожек и расстояние между соседними контактами, в то время как производственный процесс включает в себя контроль равномерности покрытия и проверку качества поверхности.

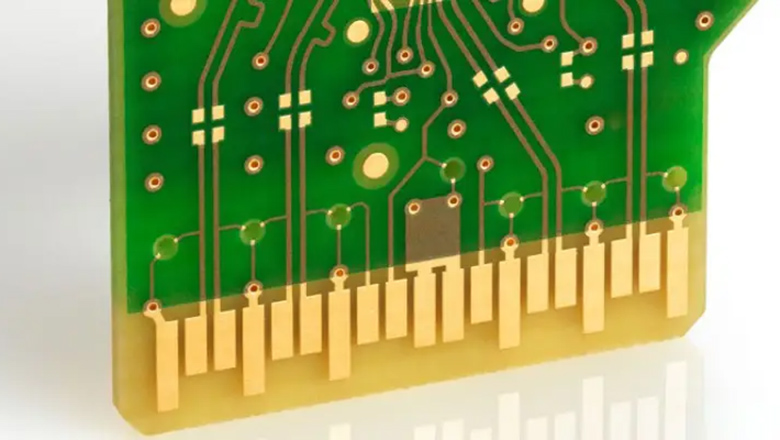

Что такое золотые пальцы на печатной плате?

Золотистые контакты на печатной плате формируются на краю платы с использованием технологии золочения. Эти золотые контакты имеют вытянутую форму, однако их функциональная роль далеко не проста. Структура золотых контактов поддерживает модульную конструкцию и служит основным соединительным компонентом. Качество золотых контактов напрямую отражает уровень инженерной сборки печатной платы: толщина золотого слоя влияет на контактное сопротивление, твердость поверхности определяет количество циклов подключения, а плоскостность края связана с качеством передачи сигнала.

Золотистые контакты обеспечивают соединение между печатной платой и интерфейсом. Такая структура гарантирует стабильную и непрерывную передачу электрических сигналов между платой и компонентами. На краю печатной платы видны контактные площадки в форме пальцев, изготовленные с использованием технологии золотого покрытия. Эти площадки имеют форму пальцев и предназначены для установки в соответствующие слоты или разъемы. Практические сценарии применения включают модули оперативной памяти, графические карты PCIe, разъемы для медицинских устройств и другие электронные сборки, требующие частой установки и извлечения.

Основные характеристики печатных плат с золотыми контактами:

• Золотистые контакты — это позолоченные элементы, обеспечивающие взаимодействие с внешним разъемом.
• Золотые контакты обрабатываются с использованием специализированных технологий нанесения покрытий. К этим технологиям относятся электролитическое твердое золочение, химическое никелирование с иммерсионным золочением (ENIG) и другие методы обработки поверхности золотом. Электролитическое твердое золочение повышает износостойкость контактов, ENIG улучшает надежность пайки, а другие виды золотого покрытия соответствуют конкретным требованиям применения. Каждая технология нанесения покрытия имеет свои особые требования к контролю технических параметров.
• Их расположение по краю печатной платы предназначено для облегчения установки в слот и обеспечения надежных электрических соединений.
• Параметры конструкции золотого контактного вывода — толщина, качество обработки поверхности и правила проектирования — должны строго соответствовать отраслевым стандартам. Эти требования обеспечивают надежность соединения, особенно в сценариях, связанных с частым подключением и отключением или высокоскоростной передачей данных, гарантируя целостность сигнала и длительный срок службы.

Контактные площадки на печатной плате — это не просто набор контактных площадок; они спроектированы таким образом, чтобы обеспечить максимальную целостность сигнала, минимизировать окисление и выдерживать механический износ в результате тысяч циклов установки/извлечения.

Почему золотое покрытие пальцев имеет важное значение

Вы можете задаться вопросом: «Зачем вообще покрывать защитным слоем краевые разъемы печатных плат?» Ответ кроется в условиях эксплуатации и сценариях использования этих краевых контактов печатных плат:

• Нанесение золотого покрытия приводит к практически нулевому контактному сопротивлению. Эта характеристика обеспечивает надежную передачу: сигналы передаются быстро, а мощность передается с минимальными потерями.
• Золото обладает высокой устойчивостью к окислению и коррозии, что отличает его от большинства других металлов. Это свойство лежит в основе обеспечения стабильного и надежного соединения в разъемах на протяжении всего срока их эксплуатации.
• Процесс нанесения покрытия обеспечивает прочное и долговечное покрытие, особенно если используется твердое золото. Это крайне важно для разъемов с высокой частотой циклов зарядки/разрядки, таких как платы расширения, сетевые линейные карты или военные модули.
• Уникальное покрытие золоченых контактов на печатных платах необходимо для бесперебойной работы в таких отраслях, как промышленное управление, медицинская электроника, оборона, телекоммуникации и везде, где критически важна бесперебойная работа.

Изучите процесс нанесения золотого покрытия на печатные платы, и вы поймете: экономия на этом этапе подвергает риску выхода из строя всей платы. Поскольку золото дорогое, золотое покрытие на печатные платы наносится только там, где это необходимо — для остальной поверхности платы используется более экономичное покрытие, например, золото. HASL или OSP.

Виды золота и золотая отделка

Существуют различные методы нанесения золота на золотые контакты печатной платы. Различия в процессе изготовления золотого слоя напрямую влияют на многие аспекты печатной платы, включая срок ее службы, электрические характеристики и износостойкость.

• Твердое золото (позолоченное твердое золото): На никелевый барьер методом электролитического осаждения наносится слой золота, сплавленного с кобальтом или никелем. Эти «твердые золотые» покрытия рассчитаны на тысячи циклов установки/извлечения в условиях высоких нагрузок — например, в промышленных игровых платах или игровых видеокартах.
• ENIG (иммерсионное золото, нанесенное методом химического восстановления никеля): В процессе ENIG на никелевую поверхность наносится очень тонкий слой золота высокой чистоты методом химического погружения. Этот метод обеспечивает исключительную плоскостность поверхности и предназначен в первую очередь для контактных площадок SMD или золотых выводов, рассчитанных на меньшее количество циклов установки.
• Мягкое золото: Чистое золото, нанесенное методом гальванического осаждения без легирования. Мягкое золото используется для контактных площадок при проволочном соединении и в узкоспециализированных областях применения, а не для контактных разъемов.
• ЭНЕПИГ: Процесс ENEPIG включает в себя нанесение слоя палладия в качестве диффузионного барьера между слоем химического никеля и слоем иммерсионного золота. Такое высокоэффективное покрытие поверхности обычно используется для разъемов, требующих высокой надежности, или для разъемов, в которых используются комбинированные технологии сборки.

При выборе печатной платы с золотым покрытием тип золочения и метод нанесения покрытия — твердое золочение, мягкое золочение, ENIG, ENEPIG — зависят от потребностей в передаче сигнала, износа разъема и бюджета проекта.

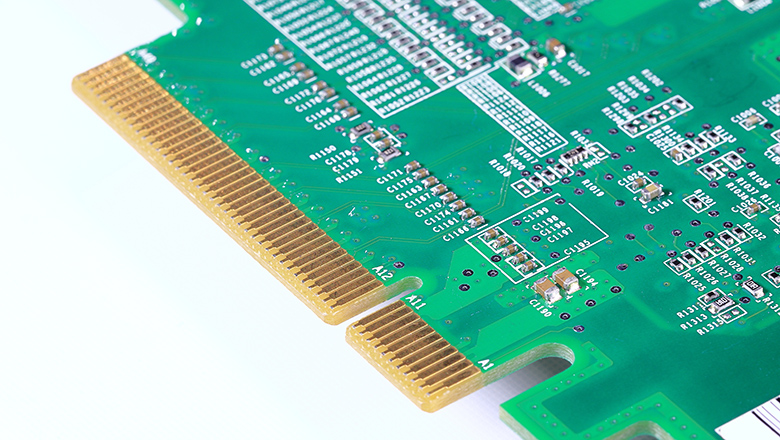

Золотые контакты для печатных плат: конструкция и процесс нанесения покрытия.

Анатомия надежных золотых пальцев

Каждый золотой контакт на печатной плате разработан с учетом всех нюансов:

• Медный слой:Образует проводящий каркас, соединяющийся с остальной частью печатной платы.
• Никелевый барьер:Тщательно нанесенная барьерная пластина толщиной 100–150 мкм имеет решающее значение для предотвращения миграции меди в золото и повышения износостойкости.
• Позолота пальцев:Финальный слой золота (толщина обычно 10–50 мкм для твердого золота) наносится методом электролитического золочения или методом электролитического золочения (ENIG).

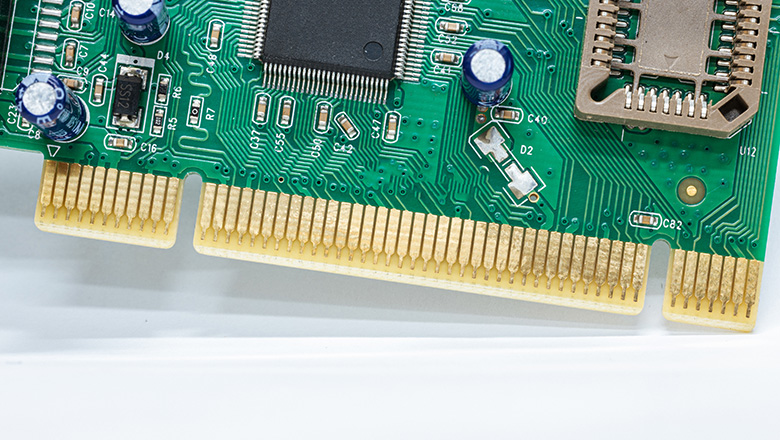

Процесс нанесения золотого покрытия на печатные платы

Этапы процесса нанесения золотого покрытия на печатные платы:

1. Подготовка края:Края печатной платы точно обрабатываются и очищаются для обеспечения адгезии.
2. Никелевое покрытие:Сначала на медь наносится никелевый барьерный слой для обеспечения твердости и предотвращения диффузии меди.
3. Позолота:Чистое или легированное золото наносится либо методом твердого золочения (электролитическое осаждение на никелевый слой), либо методом иммерсионного золочения (ENIG).
4. Снятие фаски:Край или скос печатной платы часто имеют скошенную форму, чтобы облегчить установку платы в разъем/гнездо и предотвратить повреждение пальцев.
5. Контроль качества:Рентгенофлуоресцентный анализ и другие методы контроля подтверждают толщину золотого покрытия, его адгезию и отсутствие окисления или примесей.

Зачем вообще обращать внимание на эти сложности проектирования печатных плат?

Потому что сбой в процессе нанесения золотого покрытия на контакты напрямую приводит к сбоям в работе, пропадению сигнала или даже к сгоранию разъемов.

Виды золотых браслетов и покрытия золота

Золотые кольца на пальцах бывают разными — правила дизайна и использования различаются:

• Стандартные (плоские) золотые пальцы:Равномерно расположенные прямо по краю печатной платы — классический вариант для модульного проектирования.
• Неравномерно расположенные или смещенные золотые пальцы:Конструкция предусматривает предварительное подключение/отключение определенных контактов для обеспечения последовательности включения питания или защиты от электростатического разряда.
• Сегментированные пальцы:Раздельные группы контактов для разных напряжений или заземления сигнала, что улучшает качество сигнала в средах со смешанными технологиями.

Какие типы золотого покрытия для контактных площадок подходят для какого применения?

Твердое золото против ENIG: выбор правильного золотого покрытия для пальцев

Если вы хотите узнать о золочении контактных площадок на печатных платах, вам необходимо понимать разницу между твердым золочением и ENIG:

Покрытие твердым золотом

• Электролитически осажденное твердое золото — это сплав золота с кобальтом или никелем, отличающийся исключительной износостойкостью и низким контактным сопротивлением.
• Этот процесс золотого покрытия контактных площадок создает прочный, непористый слой, что делает его идеальным для контактных площадок, которые будут выдерживать тысячи циклов подключения — «рабочих лошадок» в мире разъемов.
• Твердое золото обеспечивает оптимальную стабильность для высокоскоростных и мощных разъемов на всех типах печатных плат с золотыми контактами, включая керамические печатные платы для передовых промышленных или аэрокосмических применений.

ЭНИГ покрытие

• Технология золочения ENIG (химическое никелирование с последующим иммерсионным золочением) обеспечивает нанесение тонкого, сверхплоского слоя чистого золота поверх никелевого барьера. Она предпочтительна в случаях, когда износ разъемов не является экстремальным, но при этом важны плоскостность сигнала и паяемость (например, на платах с гибридными разъемами и контактными площадками SMD).
• ENIG обычно более доступен по цене и использует меньше золота, но менее долговечен в условиях интенсивного износа краев печатных плат.

Вопросы проектирования и отраслевые стандарты

При проектировании высококачественных печатных плат учитывается всё: от процесса нанесения покрытия до механической подгонки и толщины:

• Выбор процесса нанесения покрытия:Выбор оптимального процесса нанесения покрытия (твердое золочение или ENIG, мягкое золочение для специальных применений) зависит от ожидаемых циклов эксплуатации и электрических требований. Для контроля затрат следует покрывать золотом только контакты, а не остальную поверхность печатной платы.
• Подготовка края печатной платы:Края печатной платы должны быть идеально обработаны, без заусенцев, чтобы обеспечить максимальный контакт и уменьшить трение при установке.
• Снятие фаски:Скошенный край разъема под углом 30° или 45° облегчает установку печатной платы в паз, защищает остальную часть платы и обеспечивает равномерное покрытие.
• Контроль толщины:Строгий контроль качества обеспечивает равномерную и надлежащую толщину золотых контактов. Необходимо соблюдать отраслевые стандарты, такие как IPC-2221, IPC-A-600 и IPC-6012.
• Отслоение меди и зазор между паяльной маской:Убедитесь, что медь или паяльная маска не мешают контакту с золотыми контактными площадками, чтобы избежать окисления или проблем с соединением.
• Совместимость разъемов:Расположение, расстояние и ширина контактов должны идеально соответствовать выбранному вами разъему.

Роль толщины «золотого пальца»

Толщина золотого покрытия на контактных площадках печатной платы — это параметр, который нельзя игнорировать, если вы хотите получить надежные золотые соединения.

Типичные рекомендации:

• 30–50 мкм для большинства промышленных и вычислительных разъемов
• Толщина до 100 мкм для аэрокосмической или военной промышленности.
• <5 мкм для ENIG или применения с мягким золотом

Толщина золотого пальца влияет на:

• Сопротивление циклам вставки/извлечения
• Защита от окисления/коррозии (увеличение срока службы)
• Общие характеристики и надежность разъема

Если золотые контакты должны выдерживать значительный износ, укажите более толстое покрытие. Не позволяйте производителю выбирать «стандартное» покрытие, которое слишком тонкое — выход из строя золотых контактов из-за недостаточной толщины является одной из основных причин периодических проблем с разъемами печатных плат.

Области применения: где используются золотые контакты на печатных платах.

Давайте разберемся, где именно используются золотые контакты на печатной плате и почему они указываются в спецификации:

• Модули оперативной памяти и графические процессоры:Эти узкие золотистые контакты по краям вашей оперативной памяти или видеокарты покрыты твердым золотом, чтобы выдерживать тысячи циклов замены и поддерживать высокоскоростную передачу данных.
• PCIe, M.2, карты расширения:Каждый раз, когда вы вставляете печатную плату в сервер, игровую материнскую плату или сетевой коммутатор, контакты на этой плате должны обеспечивать безупречный электрический контакт.
• Системы объединительных плат и модульные промышленные системы управления:Твердое золотое покрытие контактных площадок является обязательным условием — от прочности этих контактных площадок зависит бесперебойная работа системы.
• Медицинское и испытательное оборудование:Золотое покрытие предотвращает окисление и микрокоррозию в условиях воздействия химических веществ, пота или многократных циклов подключения/отключения от сети.
• Носимые технологии, автомобильная промышленность, аэрокосмическая отрасль, распределение электроэнергии, керамические печатные платы:Только золото способно выдерживать уникальное сочетание вибрации, тепла, влажности и частого обслуживания в таких условиях.

Распространенные проблемы с печатными платами с золотыми контактами.

Некачественное изготовление печатных плат или экономия на золочении контактных площадок могут привести к дорогостоящим проблемам:

• Износ/окисление золота:Если толщина покрытия недостаточна или процесс нанесения покрытия неисправен, медь или никель под ним окислятся, что приведет к потере сигнала.
• Загрязнение:Масла, пыль или паяльная маска на золотых контактах увеличивают контактное сопротивление. Чистота во время и после сборки печатной платы имеет решающее значение.
• Некачественная обработка кромок/неравномерное покрытие:Шероховатые края или неравномерное золотое покрытие контактных площадок затрудняют установку печатной платы или повреждают контакты разъема.
• Расслоение покрытия:Недостаточная подготовка поверхности или некачественный процесс нанесения золотого покрытия на контактные площадки приводят к отслоению золотого слоя от никелевой или медной основы.

Будущее производства печатных плат Gold Finger

Новые тенденции в проектировании и производстве печатных плат означают следующее:

• Автоматизированный контроль толщины золочения и инспекция на основе искусственного интеллекта позволяют повысить качество печатных плат.
• Новые золотые сплавы могут обеспечить еще более устойчивое к воздействию окружающей среды покрытие для режущих кромок пальцев.
• Усилия по обеспечению устойчивого развития сосредоточены на переработке золота из печатных плат и повторном использовании «остальных материалов печатных плат», что позволяет снизить как затраты, так и воздействие на окружающую среду.
• В современных керамических печатных платах и ​​жестко-гибких печатных платах для сложных применений начинают использовать золотое покрытие контактных площадок — еще одно доказательство того, что золотые контакты необходимы для электроники будущего.

Часто задаваемые вопросы: Что нужно знать о золотых контактах на печатных платах

Как узнать, какая толщина фанера подходит именно вам?

Следуйте стандарту IPC-2221 или обратитесь к опытному предприятию по сборке печатных плат — не выбирайте просто самый дешевый вариант. От этого зависит срок службы и качество ваших готовых разъемов!

Во всех ли золотых пальцах используется чистое золото?

Нет. Твердое золото сплавляют (часто с кобальтом или никелем) для повышения износостойкости, тогда как мягкое золото (почти чистое) используется для склеивания, или же выбирают ENIG для обеспечения низкой износостойкости и высокой паяемости.

Можно ли использовать золотое покрытие для выводов на остальной части печатной платы?

Золото используется редко — оно дорогое, и такая прочность необходима только для контактных площадок. Остальная поверхность печатной платы обычно покрывается покрытиями HASL, OSP или другими.

Существует ли минимальная ширина для золотых значков?

Да, это продиктовано типом разъема и отраслевыми стандартами — не следует проектировать их слишком узкими, иначе вы рискуете получить плохое электрическое соединение и повышенный износ.

Можно ли использовать золотое покрытие для керамических печатных плат?

Безусловно. Процесс нанесения покрытия отличается, но золотые контакты идеально подходят для высоконадежных кромок печатных плат, работающих при высоких температурах.

Какова самая большая ошибка при использовании печатных плат с золотыми контактами?

Неправильный выбор процесса нанесения покрытия, толщины слоя или игнорирование проектных требований приводят к ненадежным золотым контактам.

Заключение

Вкратце, если вам нужен идеальный баланс модульности, надежности, долговечности разъемов и чистоты сигнала, то золотые контакты — это именно то решение, которое вам необходимо для вашей печатной платы. Они требуют внимания к деталям — от никелевого покрытия, толщины золотых контактов, отраслевых стандартов обработки фасок до точного типа золотого покрытия. Никогда не идите на компромисс в процессе нанесения золотого покрытия и не используйте упрощенные методы; высококачественное производство печатных плат означает разницу между репутацией вашего продукта как надежного и будущим, полным дорогостоящих возвратов и простоев. Края печатной платы несут на себе большую нагрузку: каждое подключение и отключение, каждый импульс питания и передачи данных напрямую зависят от качества ваших золотых контактов на печатной плате.

Чтобы ваша печатная плата выделялась как высококачественная, уделите особое внимание следующим аспектам проектирования:

• Для контактных площадок на печатных платах, подвергающихся регулярным циклам нагрузки, всегда используйте твердое золочение, помня, что правильная толщина золотого покрытия имеет первостепенное значение в ответственных приложениях.
• Для экономии средств наносите золотое покрытие на контактные площадки только на те участки печатной платы, которые в этом нуждаются, а именно на краевые контакты, используя при этом другие виды поверхностного покрытия для остальной поверхности печатной платы.
• Четко укажите в документации по производству печатных плат процесс нанесения покрытия, желаемую толщину золотых контактов и требования к разъему.
• Если вы рассматриваете новые форм-факторы, такие как жестко-гибкие платы или керамические подложки для печатных плат, проконсультируйтесь с производителем по поводу подходящего золотого покрытия, поскольку процесс нанесения покрытия может отличаться.
• Неукоснительно соблюдайте отраслевые стандарты (такие как IPC-2221 и IPC-6012) и тщательно изучайте отчеты вашего производителя о нанесении покрытий и инспекции.

«Золотые контакты» — это позолоченные, высокопрочные краевые разъемы, «руки», которые позволяют вашей плате взаимодействовать, обновляться и выдерживать даже самые суровые условия эксплуатации.
