Fabricación de PCB para la industria aeroespacial: Placas de circuito impreso y ensamblaje de PCB

Introducción: Ensamblaje de PCB aeroespaciales en los sectores militar y aeroespacial.

En el desafiante mundo militar y aeroespacial, el papel de la PCB aeroespacial es absolutamente fundamental. Desde satélites de defensa hasta aviónica avanzada, Conjuntos de PCB Las PCB son el “sistema nervioso” de los sistemas y plataformas aeroespaciales que exigen alta fiabilidad, durabilidad y rendimiento a largo plazo. La fabricación de PCB aeroespaciales es diferente a cualquier otro campo: debe superar las condiciones ambientales más extremas, desde vibraciones intensas hasta la exposición a la radiación en el espacio. Las empresas aeroespaciales, los contratistas de defensa y las organizaciones se enfrentan a estrictos requisitos de PCB que van mucho más allá de la electrónica convencional, dependiendo de diseños de circuitos avanzados, materiales de PCB únicos y una fabricación de placas que debe cumplir con el estándar de fiabilidad IPC más alto: IPC Clase 3A.

Este artículo es su guía definitiva para el ensamblaje de PCB aeroespaciales en aplicaciones aeroespaciales y de defensa: explorando diseño de PCBfabricación, ensamblaje y pruebas, además de brindar consejos para encontrar un fabricante de PCB de alta calidad que pueda ofrecer resultados impecables para las industrias militar y aeroespacial.

Diseño y fabricación de PCB para la industria aeroespacial y de defensa.

La importancia del diseño de PCB en la industria aeroespacial.

Si bien todas las placas de circuito impreso requieren un diseño cuidadoso, el diseño de las PCB aeroespaciales exige mucho más:

1. Larga vida útil: Los sistemas aeroespaciales suelen tener una larga vida útil (los satélites duran más de 15 años, la aviónica de los aviones miles de ciclos), por lo que cada decisión, desde espesor de cobre La selección del laminado puede afectar la fiabilidad del tablero y los intervalos de reemplazo.
2. Alta confiabilidad y robustez: Las aplicaciones militares y aeroespaciales requieren placas que no fallen en entornos exigentes o impredecibles.
3. Materiales para placas de circuito impreso (PCB) en la industria aeroespacial:
   • Rogers laminados, poliimidaLos materiales RT/duroid se eligen por su resistencia a altas temperaturas y radiación, así como por su mínima desgasificación.
   • Cobre grueso para el manejo de altas corrientes.
   • PCB rígido-flexible Su diseño permite una conexión compacta y mecánicamente robusta en espacios reducidos.
4. Normas de referencia y aceptación:
   • Todas las placas de circuito impreso (PCB) para la industria aeroespacial y de defensa deben cumplir con los siguientes estándares: IPC Clase 3/3A, AS9100, Nadcap y la norma aeroespacial internacional pertinente.
   • Soporte de diseño: Los proveedores de primer nivel ofrecen simulación y verificación previa al diseño, lo que garantiza que el diseño de su PCB sea correcto antes de que comience la fabricación.

Materiales clave para placas de circuito impreso y sus aplicaciones aeroespaciales

Circuitos de ingeniería para aplicaciones aeroespaciales: requisitos y capacidades

Los sistemas aeroespaciales son altamente complejos.

Un solo helicóptero militar o satélite puede tener cientos de circuitos y placas, cada uno responsable de la conversión de energía, la recopilación de datos, el control de señales o las comunicaciones. Las soluciones de PCB para proyectos aeroespaciales y militares siempre requieren:

1. Capacidades avanzadas para hacer frente a interferencias electromagnéticas, altas temperaturas, vibraciones y variaciones de presión.
2. Placas de circuito impreso (PCB) con especificaciones militares y de defensa: Estos procesos suelen utilizar la norma MIL-PRF-31032 para su fabricación, con un origen totalmente trazable, control de lotes y operador certificado.
3. Abastecimiento de componentes: Los componentes electrónicos cualificados deben cumplir las especificaciones para el servicio más exigente, y el ensamblaje de placas de circuito impreso requiere una mayor precisión en aspectos como la colocación y la soldadura.
4. Requisitos para placas de circuito impreso personalizadas: El apilamiento complejo, las vías ciegas/enterradas, el control de impedancia y las rutas de enrutamiento redundantes garantizan la máxima fiabilidad mecánica y eléctrica.
5. Servicios de diseño previo: La simulación de la integridad de la señal y la gestión térmica en la fase de diseño puede evitar fallos en cualquier placa de circuito impreso en funcionamiento.

Procesos de ensamblaje y producción de PCB rígido-flexibles

Fabricación y ensamblaje de PCB: una exigencia de mayor precisión.

El ensamblaje de placas de circuito impreso para la industria aeroespacial es un proceso de varias etapas que involucra las tecnologías más avanzadas de fabricación e inspección de placas de circuito impreso:

1. Impresión de pasta de soldadura: utilice plantillas automáticas para obtener resultados repetibles.
2. Tecnología de montaje superficial (SMT): Un robot de recogida y colocación deposita componentes electrónicos con una precisión a nivel micrométrico.
3. Soldadura por reflujo: Controlar el perfil de temperatura, a menudo en atmósfera de nitrógeno, previene la oxidación y garantiza una calidad óptima en las uniones de soldadura.

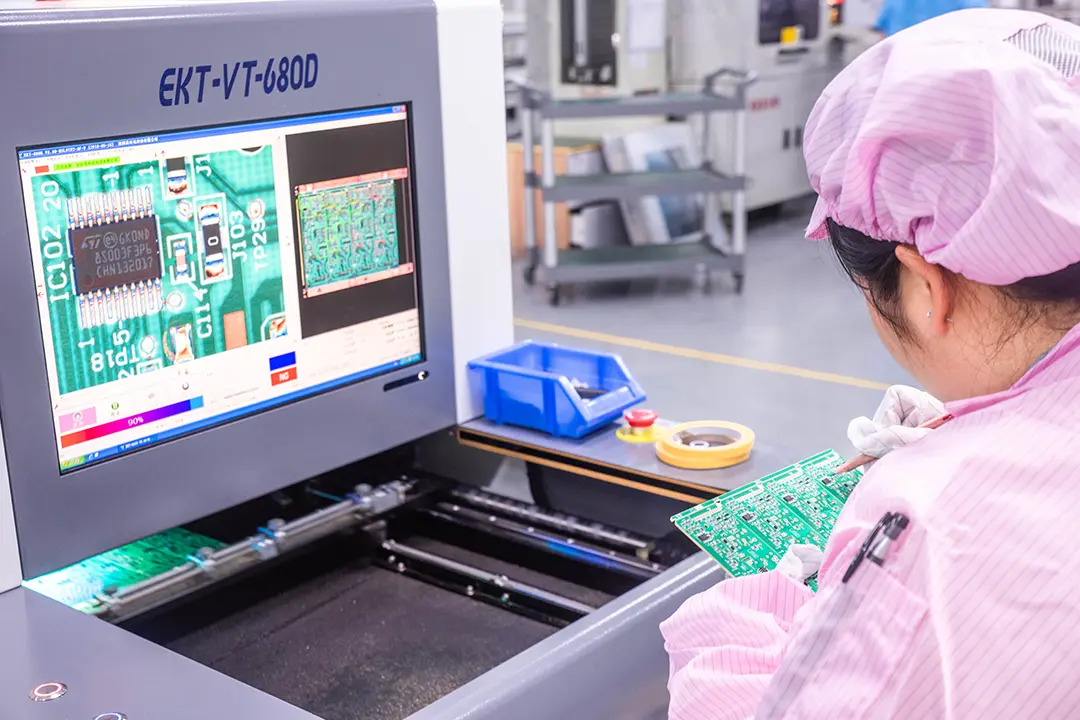

4. Inspección óptica automatizada (AOI) y el Radiografía.: Detectar problemas de soldadura ocultos, algo fundamental para las placas de circuito impreso (PCB) militares y aeroespaciales densas y de alta fiabilidad.
5. Limpieza con plasma y agua desionizada: Eliminar los contaminantes que puedan influir en el rendimiento en condiciones ambientales adversas.
6. Ensamblaje rígido-flexible: Se utiliza ampliamente en la industria aeroespacial moderna para proporcionar tanto la robustez mecánica como la flexibilidad que exigen los requisitos de diseño.

Garantizar la fiabilidad y el cumplimiento de las normas en la fabricación de placas de circuito impreso para la industria aeroespacial.

La alta fiabilidad y robustez son imprescindibles para el ensamblaje de placas de circuito impreso aeroespaciales. Tanto en la fabricación como en la inspección, se cumplen las siguientes normas para garantizar la calidad del ensamblaje:

1. Máximo estándar de fiabilidad IPC (Clase 3A): Define los criterios de aceptación/rechazo para la soldadura, la limpieza, el espaciado de los conductores, el relleno insuficiente y prácticamente todos los aspectos de la placa de circuito impreso.
2. AS9100 para la gestión de la calidad: Regula la documentación, los registros de pruebas, el análisis de fallos y la formación de todo el personal involucrado en el montaje.
3. Trazabilidad: Los registros por lotes se distribuyen hasta los lotes de pasta de soldadura y los componentes pasivos a nivel de bobina.
4. Placas de circuito impreso (PCB) con especificaciones militares y de defensa: Debe ser fabricado por operadores certificados, con cadenas de custodia documentadas y procesos de liberación de lotes.

Pruebas, calidad y certificación para ensamblajes de placas de circuito impreso aeroespaciales

Procesos de inspección y prueba

1. Inspección de pasta de soldadura 3D (SPI): Evita la formación de huecos en la soldadura y uniones incompletas.
2. Prueba Funcional: Cada presupuesto de ensamblaje de placas de circuito impreso debe incluir pruebas a nivel de sistema, garantizando no solo la conexión, sino también el funcionamiento en condiciones simuladas de vuelo/espacio.
3. Pruebas térmicas, de vibración, de presión y de caída: Simular las condiciones de lanzamiento, vuelo o despliegue espacial de aplicaciones aeroespaciales y de defensa.
4. Inspección de recubrimientos conformes: Tras el proceso de recubrimiento, se realizan controles de radiación UV y de espesor para garantizar el cumplimiento total de las normas medioambientales.
5. Analisis fallido: En caso de que falle alguna placa de circuito impreso, los laboratorios internos y externos proporcionan diagnósticos rápidos de la causa raíz y apoyo para la implementación de medidas correctivas.

Certificaciones clave para el ensamblaje de PCB aeroespaciales

Placas de circuito impreso para los sectores militar y aeroespacial: aplicaciones y desafíos medioambientales.

Las placas de circuito impreso (PCB) militares y aeroespaciales dan soporte a algunas de las tecnologías más avanzadas del mundo, pero es comprensible que se enfrenten a algunas de las condiciones ambientales más extremas. Ya sea el vacío del espacio, la intensa vibración del lanzamiento de un cohete o las rápidas fluctuaciones térmicas de un avión militar, estas placas de circuito deben tener una fiabilidad extremadamente alta.

Aplicaciones típicas en el sector aeroespacial y de defensa

1. Sistemas de control de vuelo y navegación de aviónica: Estos sistemas dependen de ensamblajes de placas de circuito impreso que pueden procesar datos en tiempo real sin margen de error, lo que permite realizar operaciones de misión crítica desde el despegue hasta el aterrizaje.
2. Radar, comunicación y vigilancia: Las placas de circuito impreso de alta frecuencia para radares y comunicaciones seguras requieren materiales especializados como Rogers y RT/duroid para manejar señales de GHz sin pérdida de señal ni interferencias.
3. Satélite electrónico: Los satélites deben permanecer en órbita durante décadas, por lo que sus placas de circuito impreso están diseñadas para resistir la radiación, la desgasificación y las fluctuaciones extremas de temperatura.
4. Caja negra: Estos dispositivos deben funcionar en condiciones extremas de impacto y temperatura, y a menudo utilizan placas de circuito impreso rígido-flexibles y vías redundantes para garantizar la supervivencia de los datos.
5. Vehículos militares no tripulados (VANT/drones): Para lograr un peso ligero y resistencia a las vibraciones y a las interferencias electromagnéticas, estos conjuntos de placas de circuito impreso suelen combinar tecnología rígida y flexible para ahorrar espacio y peso.

Desafíos ambientales para la fabricación de placas de circuito impreso aeroespaciales

1. Radiación y desgasificación: Los entornos aeroespaciales pueden dañar las placas de circuitos impresos convencionales debido al oxígeno atómico, la intensa radiación ultravioleta y los rayos X. Se requieren recubrimientos y materiales avanzados para proteger los circuitos y evitar fallos en las placas de circuito impreso.
2. Temperatura extrema: Los sistemas aeroespaciales suelen tener un ciclo de vida prolongado y operan a temperaturas entre -55 °C y +125 °C, lo que requiere placas de circuito impreso con una gran resistencia a los ciclos térmicos.
3. Vibración y Choque: Las placas de circuito impreso militares y aeroespaciales deben soportar tensiones mecánicas inexistentes en aplicaciones comerciales. El montaje resistente a las vibraciones y las pistas de cobre gruesas previenen daños en el circuito.
4. Humedad, condensación y corrosión: El recubrimiento de protección y la soldadura no corrosiva son prácticas comunes para prevenir el envejecimiento prematuro de la placa en entornos atmosféricos o marinos variables.

Reducción de los costes de ensamblaje de placas de circuito impreso y apoyo a las capacidades de producción.

Si bien el ensamblaje de placas de circuito impreso exige mayor precisión y un control de procesos más estricto en el sector aeroespacial, también existen estrategias para controlar los costos sin comprometer la confiabilidad.

Cómo reducir los costos de ensamblaje de PCB

1. Coadquisición de componentes: Aproveche la red global de su fabricante para obtener componentes alternativos o de múltiples proveedores, reduciendo así el riesgo asociado a un solo proveedor.
2. Diseño para la Manufacturabilidad: Las revisiones tempranas de DFM y DFT detectan errores costosos, reducen el retrabajo y mejoran el rendimiento, lo que en última instancia reduce los costos de ensamblaje directos e indirectos.
3. Optimización de lotes: Realizar una producción en grupo para placas similares o consolidar el pedido de componentes para reducir el precio unitario.
4. Gestión del ciclo de vida: Fabricar placas de repuesto durante la producción principal reduce los costes por placa y garantiza la disponibilidad de piezas para reparaciones en campo sin costes adicionales de configuración de nuevos productos.

Respaldo a capacidades de producción de gran variedad y alto volumen.

1. Líneas automatizadas: Invierta en, o seleccione, un socio con capacidad tanto para la creación de prototipos como para la producción a gran escala, incluyendo capacidades automatizadas de óptica, rayos X y soldadura selectiva.
2. Creación rápida de prototipos: Exija asistencia técnica rápida para que los cambios de diseño puedan validarse mucho antes de entrar en la producción a gran escala para aplicaciones aeronáuticas o de defensa.
3. Documentación y Trazabilidad: Asegúrese de que el sistema de su socio proporcione trazabilidad por placa e informes de lotes de fabricación.

El futuro del ensamblaje de PCB aeroespaciales y soluciones avanzadas para PCB

Las tecnologías aeroespaciales y de defensa evolucionan rápidamente, al igual que los requisitos para el ensamblaje de placas de circuito impreso y su fabricación.

Tendencias claves futuras

1. Mayor adopción de placas de circuito impreso rígido-flexibles: A medida que los sistemas se vuelven más densos, los diseños rígido-flexibles proporcionan una interconexión más fiable y reducen el peso, lo que resulta ideal para satélites, vehículos aéreos no tripulados y plataformas espaciales.
2. Sensores inteligentes integrados: Las placas de circuito impreso (PCB) ahora integran la monitorización de vibraciones, ciclos térmicos e incluso esfuerzos/deformaciones, lo que permite un mantenimiento predictivo y prolonga la vida útil de las misiones.
3. HDI, Microvía y Miniaturización: Los formatos compactos, el elevado número de capas y las microvías perforadas con láser son cruciales para la electrónica aeroespacial de próxima generación.
4. Fabricación ecológica: Las normativas RoHS, REACH y las cadenas de suministro "verdes" se expandirán, impulsando a la industria hacia materiales más sostenibles y un reciclaje de circuito cerrado.
5. Trazabilidad totalmente digital: Se están realizando pruebas piloto con blockchain y análisis de IA para garantizar que cada placa, revisión y lote esté conectado de forma verificable, desde la materia prima hasta el mantenimiento en servicio.

Servicios de ensamblaje de PCB para la industria aeroespacial de LHDPCB: Su socio integral.

Como líder en servicios de ensamblaje de PCB para la industria aeroespacial, LHDPCB va más allá de la fabricación. Ofrecemos soluciones de PCB diseñadas para los requisitos más exigentes de los sectores aeroespacial y militar:

1. Todas las certificaciones principales: AS9100, IPC Clase 3A, ISO 9001, Nadcap, UL, RoHS, REACH para aceptación global.
2. Diseñador e ingeniero experto en placas de circuito impreso: Décadas de experiencia en diseño de PCB, ingeniería rígido-flexible y producción según especificaciones militares para PCB aeroespaciales y de defensa.
3. Producción trazable y documentada: Cada lote se rastrea digitalmente desde el cobre en bruto hasta las placas de circuito impreso terminadas para la industria aeroespacial, incluyendo la etapa de ensamblaje, prueba y recubrimiento.
4. Inversión en tecnología avanzada: AOI, SPI 3D, rayos X, cámara de estrés ambiental y línea de prototipado rápido.
5. Soporte integral de diseño y fabricación: Simulación, prototipado, DFM/DFT, fuentes de piezas alternativas y análisis posterior a la entrega.

Conclusión: Soluciones de PCB de alta fiabilidad para el sector aeroespacial y de defensa.

Las placas de circuito impreso (PCB) militares y aeroespaciales se definen no por su conveniencia o bajo costo, sino por el más alto nivel de rendimiento, responsabilidad, trazabilidad e innovación. Al elegir un socio para la fabricación de sus PCB aeroespaciales, exija lo mejor: en certificación, materiales, protocolos de prueba y soporte de ingeniería. Con un enfoque en alta confiabilidad, larga vida útil y robusta resistencia ambiental, los ensamblajes de PCB que especifique impulsarán el éxito de las misiones aeroespaciales y de defensa durante años, incluso décadas. Trabaje con un fabricante de PCB como LHDPCB para acceder a tecnología de vanguardia, estándares rigurosos y un compromiso con el éxito de la misión que iguala el suyo.
