Introducción al ensamblaje de PCB flexible

La innovación en tecnología electrónica impulsa continuamente el avance industrial, y la tecnología de ensamblaje de placas de circuitos flexibles se ha convertido en una piedra angular de la fabricación electrónica moderna y el diseño de productos de alta gama. En campos que antes estaban dominados por placas de circuitos rígidas, las PCB flexibles y... procesos de ensamblaje rígido-flexible ahora se están integrando.

Estas tecnologías permiten diseños compactos y una alta fiabilidad en una amplia gama de aplicaciones, desde dispositivos portátiles de monitorización de la salud hasta sistemas aeroespaciales. La visión tradicional de las placas de circuitos impresos como componentes planos y frágiles está evolucionando hacia soluciones de ensamblaje flexibles, de alto rendimiento y compatibles tridimensionalmente. Estas soluciones proporcionan la libertad de diseño, la fiabilidad y la eficiencia espacial necesarias para dispositivos cada vez más pequeños y circuitos cada vez más complejos.

¿Qué es una PCB flexible? Conceptos básicos y materiales para PCB flexibles

Las placas de circuito impreso flexibles, comúnmente conocidas como PCB flexibles, son un tipo de placa de circuito impreso fabricada con materiales flexibles como sustrato. Estos materiales suelen estar compuestos de películas de poliimida o poliéster. A diferencia de las PCB rígidas tradicionales, las PCB flexibles pueden soportar repetidamente esfuerzos de flexión y torsión durante todo el proceso de ensamblaje y en condiciones de funcionamiento reales.

También pueden someterse a procesos de plegado y moldearse en diversas estructuras tridimensionales según los requisitos prácticos de montaje.

Materiales de PCB flexibles clave:

Beneficios de los materiales flexibles: Los sustratos flexibles de poliimida presentan una excelente resistencia a la flexión, capaces de soportar hasta miles de ciclos repetidos de flexión. La estructura de la capa de recubrimiento proporciona una protección fiable para los circuitos internos de lámina de cobre. Además, mejora significativamente la resistencia general a la corrosión química y a los arañazos superficiales de la placa de circuito. El rendimiento integral de estos materiales flexibles para PCB garantiza el funcionamiento estable de los sistemas de circuitos en entornos extremos. Tanto en equipos aeroespaciales como en dispositivos médicos implantables para humanos, estos materiales garantizan un funcionamiento fiable y a largo plazo.

Tipos de PCB: soluciones flexibles, rígidas, rígido-flexibles y multicapa

La fabricación moderna de PCB abarca un amplio abanico de opciones de diseño:

1. PCB rígido:Placa de circuito rígido clásica, de una o varias capas.
2. PCB flexible (placa de circuito flexible):Totalmente flexible; circuitos flexibles de una sola capa, de doble cara o multicapa.
3. PCB rígido-flexible:Combina secciones rígidas estables (para conectores o chips pesados) con secciones flexibles para una navegación ajustada.
4. Multicapa Rígido-Flexible:Múltiples capas de materiales flexibles y rígidos, capaces de una densidad de enrutamiento extrema y una forma 3D robusta.

Ventajas de las placas de circuito impreso flexibles y los ensamblajes flexibles

¿Por qué las principales empresas tecnológicas insisten en la fabricación de placas de circuito impreso flexibles para productos críticos?

• Libertad de diseño: Los circuitos flexibles se enrutan a través de carcasas estrechas y contorneadas y se mueven con el producto final (piense en dispositivos portátiles o pantallas plegables).
• Ahorro de espacio y peso: Los sustratos y capas ultrafinos permiten diseños compactos y ligeros. Las placas de circuito impreso flexibles son hasta un 70 % más ligeras que sus homólogas rígidas.
• Confiabilidad en entornos hostiles: Los conjuntos de circuitos flexibles y PCB rígido-flexibles resisten vibraciones, flexiones repetidas, variaciones de temperatura y exposición a sustancias químicas.
• Conectores reducidos y juntas de soldadura: La eliminación de conectores de placa a placa reduce los puntos de falla, aumenta la integridad de la señal y simplifica el ensamblaje.
• Proceso de ensamblaje de PCB optimizado: El ensamblaje de placas de circuito impreso mediante materiales flexibles y rígido-flexibles acelera el ensamblaje final de los dispositivos, especialmente en la fabricación de productos electrónicos de alta fiabilidad y con una gran variedad de componentes.

Proceso de fabricación y manufactura de PCB flexibles de LHD TECH

1. Diseño de circuitos y PCB

La base del éxito de cada PCB flexible es una sólida etapa de diseño del circuito. Nuestros ingenieros determinan el diseño del circuito, eligiendo el número y la disposición de las capas flexibles y las secciones rígidas, especificando la ubicación de los conectores y definiendo cuidadosamente las zonas de curvatura. Es fundamental decidir dónde se utilizarán los materiales de refuerzo en las zonas cercanas a los conectores o componentes pesados, minimizando la tensión y prolongando la vida útil de la placa.

2. Preparación del sustrato y selección del material

La selección de los materiales del sustrato determina tanto la resistencia a la flexión de las placas de circuitos flexibles como su adaptabilidad a los entornos operativos. La industria suele emplear poliimida de alto rendimiento o laminados de poliimida flexible especialmente diseñados como sustratos. Estos sistemas de materiales presentan un rendimiento significativamente superior en parámetros críticos como la resistencia a altas temperaturas, la resistencia a la corrosión química y la resistencia mecánica, en comparación con las placas de circuitos rígidos tradicionales. La selección específica de adhesivos y láminas de cobre requiere una adaptación sistemática basada en los parámetros de espesor total de la placa, los requisitos reales de carga mecánica y los índices de tolerancia ambiental predeterminados.

3. Imágenes, grabado y laminación

Durante el proceso de fabricación de placas de circuito impreso, la planta de producción aplica primero una capa uniforme de fotorresistencia sobre la superficie de cobre. Posteriormente, se utilizan herramientas de imagen de precisión, como la imagen directa por láser o la fotolitografía tradicional, para transferir con precisión el patrón del circuito prediseñado a la capa de fotorresistencia, definiendo así el patrón final del circuito.

• El cobre se graba, dejando únicamente los rastros diseñados.
• Los tableros multicapa se construyen mediante laminación secuencial, utilizando películas adhesivas y un registro preciso.
• La capa de recubrimiento de poliimida o máscara de soldadura se lamina y se corta con láser para dejar al descubierto las almohadillas para soldar posteriormente los componentes.

4. Perforación y colocación de vías

La perforación ultraprecisa forma orificios para vías (conexiones eléctricas) y cables de componentes. En diseños flexibles y rígido-flexibles, las microvías permiten el enrutamiento vertical sin sacrificar la flexibilidad.

• Puntos críticos: La perforación láser es estándar para la fabricación de PCB flexibles de alta densidad.
• Los orificios metalizados conectan las capas tanto en circuitos rígidos como flexibles.

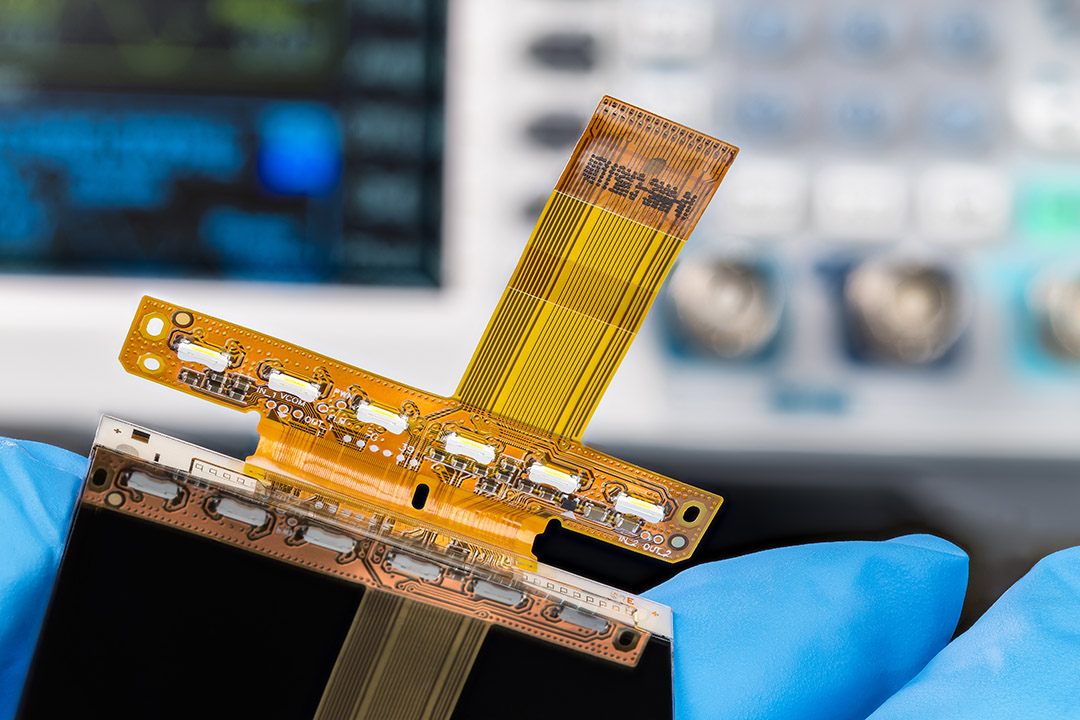

5. Montaje: Montaje y soldadura de componentes

En la fase de ensamblaje, los componentes se montan utilizando técnicas de montaje superficial o de orificio pasante.

• Generalmente se prefiere SMT, utilizando BGA de paso fino, paquetes a escala de chip y conectores flexibles.
• La soldadura por reflujo con perfiles cuidadosamente controlados protege los sustratos sensibles y evita la deformación de las placas flexibles.
• Las zonas de placa rígida-flexible y rígida brindan soporte para conectores más pesados ​​y circuitos integrados con gran cantidad de pines.

6. Aplicación del refuerzo, la capa de recubrimiento y la laminación final

Cuando es necesario un refuerzo (por ejemplo, debajo de los conectores o a lo largo de los contactos de los bordes), se laminan materiales de refuerzo (FR-4, poliimida o acero inoxidable) a la placa de circuito impreso flexible.

• El adhesivo se aplica solo donde es necesario, lo que permite que el resto del circuito flexible se doble libremente.
• La cubierta protege las pistas y las almohadillas, elimina los puentes de soldadura y mejora la durabilidad de la flexión durante ciclos de flexión repetidos.

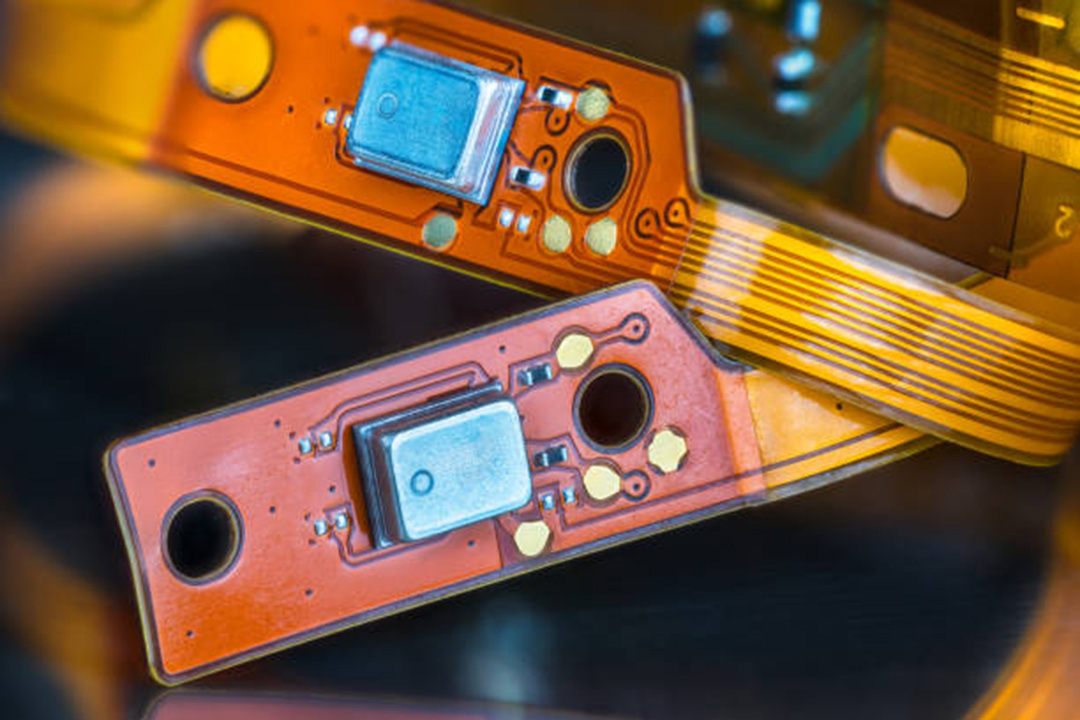

7. Pruebas, inspección y garantía de calidad

En la fabricación de conjuntos de placas de circuito impreso flexibles y soluciones de placas rígido-flexibles, el proceso de inspección estándar comprende una serie de pruebas críticas. La inspección óptica automatizada (IOA) se emplea para examinar exhaustivamente la apariencia del circuito y la calidad de la soldadura. La inspección por rayos X se utiliza específicamente para analizar la integridad estructural interna de las uniones soldadas ocultas, como las conexiones BGA. Las pruebas eléctricas incluyen pruebas de continuidad y medición de la resistencia del aislamiento, que verifican la precisión de las conexiones del circuito y el rendimiento del aislamiento eléctrico. Las pruebas de flexión mecánica y la evaluación de la resistencia al ciclo de flexión evalúan la durabilidad y la fiabilidad de la placa bajo condiciones de flexión repetidas.

• Prueba de flexión: Flexión repetitiva para simular el uso del producto en el mundo real.
• Pruebas funcionales: Verifica el funcionamiento del circuito antes del envío.
• Ciclo ambiental/térmico: Garantiza que la fabricación de la placa sea robusta para entornos hostiles.

Mejores prácticas para el diseño y ensamblaje de PCB flexibles

Para garantizar que sus proyectos de circuitos flexibles tengan éxito:

1. Comunicación: Comparta con su técnico de LHD información detallada sobre la configuración de las pilas de componentes, las notas de montaje y los objetivos de fiabilidad.
2. Modelado mecánico: Simule rutas flexibles y rígido-flexibles utilizando CAD, incluidos todos los conectores, curvas e interfaces mecánicas.
3. Panelización y despanelización: Planifique el soporte del panel durante el proceso de fabricación de la placa de circuito impreso flexible; evite realizar cortes en las zonas flexibles y utilice el despanelado láser siempre que sea posible.
4. Elija los conectores adecuados: Los circuitos flexibles a menudo se conectan a placas rígidas a través de ZIF, FPC o conectores flexibles personalizados; siempre tenga en cuenta los ciclos de acoplamiento a largo plazo y la fuerza de inserción.
5. Proteger la integridad del circuito: Evite las vías en la almohadilla en las zonas flexibles; escalone las vías entre capas. Seleccione máscaras de soldadura y adhesivos compatibles con los ciclos de flexión y las condiciones ambientales.

Conclusión: PCB flexibles y rígido-flexibles: el futuro del ensamblaje de PCB

El ensamblaje flexible de placas de circuitos y las soluciones de placas rígido-flexibles están dando forma a los productos electrónicos de próxima generación. Su ámbito de aplicación abarca dispositivos portátiles de alta gama e instrumentos médicos implantables, extendiéndose a sistemas aeroespaciales de nueva generación y electrónica automotriz moderna. Este sistema tecnológico integra flexibilidad de diseño multidimensional y un rendimiento estable de circuitos flexibles, a la vez que logra una gestión eficiente de las juntas de soldadura y la robustez mecánica de los conectores. Combinado con la innovadora selección de sustratos y métodos de construcción por capas, constituye una base tecnológica esencial e indispensable en la fabricación de electrónica moderna.
