Ensamblaje de PCB rígido-flexible: Guía completa para el proceso de PCB flexible

Introducción

Hoy, analizaremos una guía completa para el ensamblaje de PCB rígido-flexibles. Este tipo de placa de circuito impreso se ha convertido en la estrella de nuestro equipo en los últimos años. Se trata de un producto que integra a la perfección la firmeza de las placas rígidas tradicionales y la flexibilidad de las placas blandas en una sola placa. En los últimos ocho años, un número creciente de clientes ha exigido equipos más pequeños, funcionales, flexibles y resistentes a los impactos. En este punto, las PCB convencionales se han vuelto algo insuficientes, y las PCB rígido-flexibles se han convertido en la clave para superar este estancamiento.

Según nuestra experiencia, el diseño de PCB rígido-flexible es mucho más que simplemente dibujar circuitos. Desde la disposición espacial tridimensional inicial, la tensión en la zona de flexión, el proceso de fabricación de la PCB e incluso el rendimiento del producto final en entornos de vibración y alta y baja temperatura. Todo el proceso de fabricación supone una doble prueba de tecnología y experiencia. Desde la laminación de materiales multicapa y el preciso taladrado láser hasta el tratamiento especial de las piezas flexibles y el control de fiabilidad de la interfaz rígido-flexible, cada eslabón debe manejarse con facilidad. En nuestra línea de producción LHD TECH, esto se basa en una serie de parámetros de proceso especializados y estrictos nodos de control de calidad. A esto lo llamamos "tallado milimétrico", lo que garantiza que cada placa entregada pueda funcionar de forma estable en entornos complejos.

La tecnología de placas rígidas-flexibles está redefiniendo las posibilidades de los productos electrónicos de alta fiabilidad. En los proyectos gestionados por LHD TECH, se ha convertido en el soporte fundamental para lograr una integración ligera y tridimensional, así como fiabilidad en entornos extremos. ¿Por qué elegir placas compuestas rígido-flexibles? Cinco ventajas clave.

Las placas rígidas tradicionales son como vías fijas, mientras que las placas combinadas rígido-flexibles son como puentes flexibles con conexiones integradas. Su valor principal reside en:

• Máxima confiabilidad ambiental: En entornos con vibraciones continuas, golpes o diferencias importantes de temperatura, su estructura integrada evita el riesgo de falla de conectores y cables, alargando significativamente su vida útil.
• Diseño libre en espacio tridimensional: permite que la placa de circuito se doble y pliegue, adaptándose perfectamente a espacios compactos o irregulares y dando rienda suelta a la imaginación del diseño industrial y el diseño de hardware.
• Optimización a nivel de sistema y reducción de carga: la reducción de conectores, cables y pasos de ensamblaje reduce directamente el peso general, el volumen y el costo de ensamblaje y mejora el rendimiento de la producción.
• Rendimiento eléctrico estable: las señales clave de alta velocidad aún mantienen una ruta de transmisión completa y continua en la región flexible, lo que reduce las mutaciones de impedancia y las reflexiones de señal y mejora la estabilidad.
• Fuerte adaptabilidad al estrés: el material y la estructura pueden soportar flexiones repetidas y expansión y contracción térmica, solucionando los problemas de las placas rígidas, como el agrietamiento fácil y la falla del punto de soldadura en aplicaciones dinámicas.

En nuestra opinión, la clave del éxito reside en considerar la dinámica mecánica, el rendimiento eléctrico y la viabilidad del proceso de forma coordinada desde la fase de diseño. La experiencia y las técnicas de fabricación de nuestro equipo están pensadas precisamente para ayudar a los clientes a pasar sin problemas del diseño a la producción en masa, garantizando la implementación fiable de diseños avanzados.

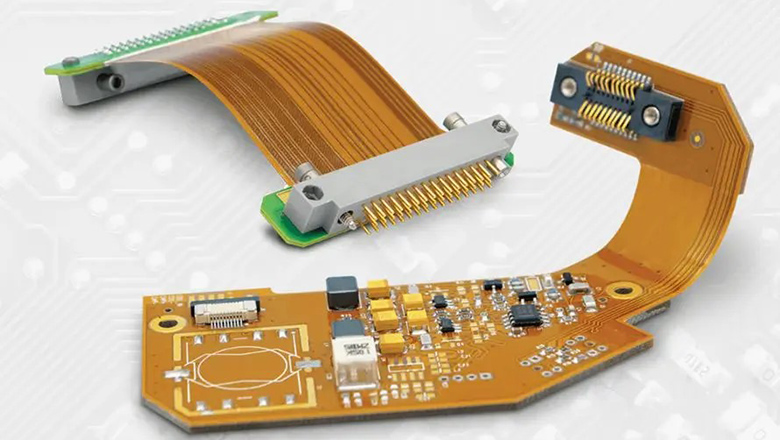

Comprender la arquitectura híbrida: ¿Qué son las PCB rígidas-flexibles?

Desde la perspectiva de nuestra industria de fabricación de PCB, la ingeniosidad de los PCB rígidos-flexibles reside en la combinación de materiales: los PCB rígidos de los componentes que soportan carga y los circuitos principales suelen utilizar placas resistentes como FR-4; para las piezas dinámicas que requieren flexión y torsión, se utilizan materiales de alta fiabilidad como la poliimida (PI) flexible. Gracias a una fabricación artesanal precisa, forman un sistema de circuito completo, integrado e inseparable.

El valor fundamental de esta arquitectura reside en permitir que el diseño electrónico se libere de las limitaciones del plano. No solo proporciona un esqueleto para instalar chips y soportar tensiones, sino que también proporciona articulaciones para conectar el espacio tridimensional. Esta es precisamente la respuesta fundamental a la demanda actual de electrónica compacta y altamente fiable.

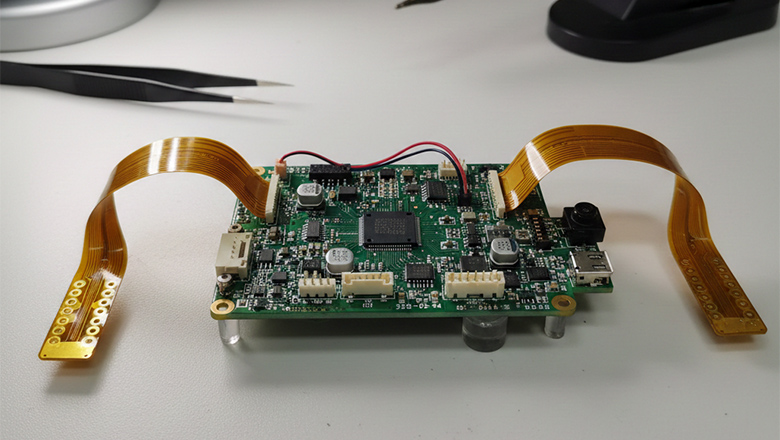

Naturaleza de las PCB rígido-flexibles:

• Las secciones rígidas admiten la colocación de componentes de alta densidad y durabilidad mecánica, ideales para conectores, circuitos integrados y SMD pesados.
• Las áreas flexibles (flex) permiten doblar, plegar y realizar movimientos dinámicos sin pérdida de continuidad eléctrica ni confiabilidad.

Características clave de la construcción

Ejemplo común de apilamiento rígido-flexible

¿Por qué no utilizar sólo PCB rígidos o sólo flexibles?

• El ensamblaje de PCB rígido estándar es económico para productos planares y no flexibles, pero falla en empaques tridimensionales densos o con alta vibración.
• Los circuitos flexibles por sí solos carecen de la estructura mecánica necesaria para ensamblajes complejos o componentes pesados ​​y de paso fino.
• El ensamblaje de placas rígidas y flexibles permite un enrutamiento robusto, interconexión tridimensional y doblado dinámico o repetitivo, todo en un sistema único y de fácil fabricación.

Beneficios clave y valor estratégico del ensamblaje de PCB rígido-flexible

¿Por qué elegir Rigid-Flex en lugar de los conjuntos rígidos estándar?

Ventajas del rígido-flexible:

• Fiabilidad: Elimina la necesidad de conectores frágiles y uniones soldadas entre PCB, lo que reduce drásticamente las tasas de defectos y fallas en campo.
• Miniaturización: Permite empaquetar más funciones en menos espacio, ya que las pistas pueden correr entre capas rígidas y flexibles en múltiples planos mientras se eliminan los mazos de cables.
• Proceso de montaje mejorado: Menor tiempo de montaje, menos piezas y reducción de pasos en el flujo de trabajo general de fabricación y montaje de PCB.
• Rendimiento mejorado: Menos interconexiones mantienen la integridad de la señal, reducen la discontinuidad de impedancia y permiten planos de tierra continuos.
• Gestión térmica y resistencia: Resiste mejor el choque térmico, la flexión repetida y las diferencias de CTE (expansión térmica).
• Integración de diseño: Se pueden integrar en la pila escudos, antenas, sensores o actuadores gracias a la combinación de circuitos rígidos y flexibles.

Ensamblaje de PCB rígido-flexible vs. rígido tradicional

Dónde las tablas rígido-flexibles ofrecen el mayor valor

• Aeroespacial: Ligero, resistente a vibraciones e impactos. Resiste ciclos extremos de temperatura y proporciona una sólida interconexión entre navegación, pantallas y controles.
• Dispositivos médicos: Los monitores implantables, los audífonos y los dispositivos portátiles deben sobrevivir a la flexión, el sudor y el movimiento dinámico; la flexión rígida suele ser la única solución.
• Automotor: Los módulos avanzados de asistencia al conductor y los conectores de borde de infoentretenimiento deben soportar vibraciones y cambios bruscos de temperatura.
• Electrónica de consumo: Los productos plegables, portátiles y miniaturizados exigen la estrecha integración y flexibilidad que solo se encuentran en el ensamblaje de placas rígidas y flexibles.

Selección de materiales y principios de diseño previos a la fabricación

La base del éxito del sistema rígido-flexible

Un excelente diseño de PCB rígido-flexible comienza con la selección de los materiales adecuados para la misión de su producto.

• Materiales rígidos: FR-4 o FR-5 para las necesidades más típicas; utilice grados de Tg alta (170 °C+) para entornos hostiles o aplicaciones que requieren una gestión térmica mejorada, como la electrónica aeroespacial o automotriz.
• Materiales flexibles: Las películas de poliimida (PI) dominan debido a su superior tolerancia al estrés mecánico, resistencia a los productos químicos y estabilidad a altas temperaturas.
• Selección de cobre: Utilice cobre recocido laminado (RA) en áreas flexibles para maximizar la vida útil de la flexión (fundamental para zonas sujetas a flexiones repetitivas).
• Refuerzos y adhesivos: Los refuerzos (FR-4, PI o acero inoxidable) refuerzan las zonas bajo los conectores o los SMD críticos en el cable flexible. Los adhesivos acrílicos o epóxicos se adhieren entre capas, pero deben elegirse teniendo en cuenta la temperatura, la flexibilidad y la compatibilidad química.

Consejos para la selección de materiales y el proceso de montaje:

Planificación de capas de placa y DFM

La idea central se puede resumir en una frase: al diseñar, uno debe pensar como un maestro de fábrica y paso a paso del diseño.

• Desde el momento en que se dibuja el diagrama esquemático y se organizan los componentes, es necesario comenzar a alinearse con la capacidad de fabricación de la fábrica. Es fundamental marcar clara y explícitamente en el documento qué capas son duras y cuáles blandas.
• Diseño complejo: proporcione directamente un manual de instrucciones estereoscópico en 3D. Si se trata de una placa compuesta rígida y flexible con una estructura relativamente compleja, es recomendable proporcionar un plano de simulación en 3D con el efecto de flexión y el radio mínimo de flexión. Esto equivale a proporcionar a la fábrica un plano de construcción tridimensional, que permite a la fábrica saber de inmediato cómo organizar los accesorios y los procesos de producción de un vistazo.
• Colocación de componentes: Recuerde el principio de "regresar a la zona dura y calentar a la zona dura". Todos los componentes pesados ​​y que generan mucho calor deben colocarse correctamente en la parte dura de la placa. Las partes blandas son para doblarse, no para soportar objetos pesados ​​ni para disipar el calor.

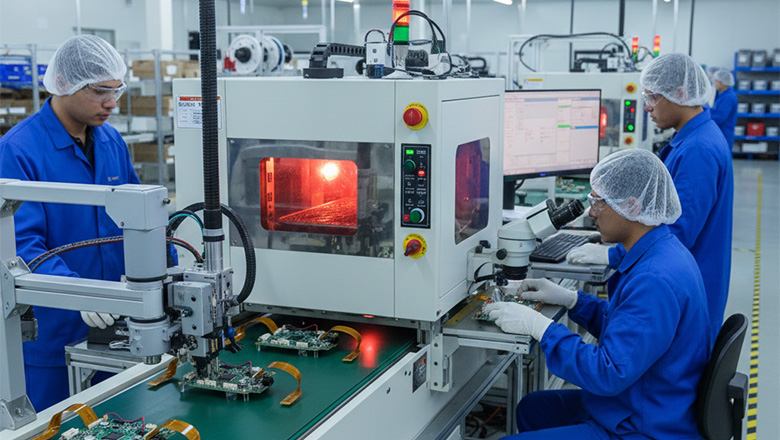

El proceso de ensamblaje de PCB rígido-flexible: paso a paso

Desafíos únicos del ensamblaje de placas rígidas y flexibles

Defectos comunes y cómo mitigarlos

• Delaminación Causado por un control deficiente de la humedad o una laminación irregular. Mitigado por un prehorneado riguroso, la selección de materiales y los perfiles térmicos del fabricante.
• Grietas en el cañón y fallas en las vías: Se producen por expansión/contracción térmica o flexión en las zonas de transición. Evite la colocación de vías cerca de los límites flexo-rígidos y cumpla con las prácticas recomendadas para el radio mínimo de curvatura.
• Grietas en la unión de soldadura: Causada por tensión mecánica durante el conformado o ensamblaje. Reforzar con rigidizadores y validar mediante rigurosas pruebas mecánicas y ambientales.
• Discontinuidad de impedancia: Puede ocurrir cuando las pistas pasan de zonas rígidas a flexibles sin un apilamiento cuidadoso ni un ajuste de ancho. Planifique redes de impedancia crítica durante el diseño de la PCB y valídelas mediante simulación y medición.

Estrés mecánico y expansión térmica

1. La parte curva es el “eslabón débil”

• El problema principal es que cada vez que se dobla la línea, la tensión se concentra localmente, especialmente en la unión donde la línea pasa de la zona dura a la zona blanda. Es como doblar una pajita repetidamente; el pliegue es el más propenso a dañarse.
• Contramedidas: Durante el diseño, el radio de curvatura debe hacerse lo más grande posible y es necesario evitar colocar orificios o dispositivos pasantes en la zona de transición para garantizar una transición de tensión suave.

2. El ritmo de expansión y contracción térmica del material es inconsistente.

• El problema principal: los distintos materiales que componen la placa (FR-4 duro, poliimida blanda, lámina de cobre, adhesivo) se expanden a diferentes magnitudes y velocidades cuando se calientan.
• Consecuencias graves: si el proceso no se maneja adecuadamente, los componentes internos se “tirarán entre sí” cuando cambie la temperatura, lo que provocará delaminación, formación de burbujas o rotura del circuito.
• La clave para resolver el problema: uno de los objetivos principales de todo el proceso de fabricación es permitir que la selección de materiales y el control del proceso “trabajen en coordinación” y reduzcan la fricción interna.

3. Confíe en una “vista aguda” para identificar problemas con antelación

• Enfoque central: Se deben utilizar métodos de detección avanzados para identificar defectos en una etapa temprana.

• • AOI (Inspección óptica automática): al igual que la “exploración computarizada industrial”, puede detectar rápidamente defectos físicos como deformación de la apariencia y desalineación.
  • Prueba de sonda voladora: como un “dedo de sonda” sensible, puede medir con precisión el rendimiento eléctrico y detectar pequeñas grietas en el circuito o soldaduras deficientes.

• El objetivo final: la combinación de estos dos es interceptar los problemas antes de que ocurran o se filtren, lo que es una línea de defensa de inspección de calidad clave para garantizar la confiabilidad de los tableros compuestos duros y flexibles.

Restricciones de integración

• Nunca mezcle adhesivos flexibles y rígidos incompatibles; siempre consulte al fabricante sobre las pilas de material adherido para cada sección.
• Antes de entregar el diseño, es necesario realizar un ensayo completo del proceso real de ensamblaje y doblado de la placa de circuito impreso en toda la máquina mediante software para garantizar su resistencia a diversas tensiones y perturbaciones en condiciones reales de uso. El objetivo principal es exponer el problema en la simulación por computadora, en lugar de basarlo en las quejas del cliente en la fábrica o en el mercado.

Directrices DFM para un ensamblaje exitoso de PCB rígido-flexible

Consejos clave de diseño y montaje

• Paso del diseño: Involucre a su fabricante en las revisiones de diseño en las primeras etapas, idealmente, después de la primera guía completa de iteración rígido-flexible.
• Radio mínimo de curvatura: Para curvas estáticas, al menos 5 veces el espesor total de flexión; para curvas dinámicas, al menos 10 veces es la mejor práctica para garantizar la confiabilidad.
• Colocación de componentes: Mantenga los componentes de alta masa o propensos al calor lejos de las zonas de transición y curvas; siempre refuerce con refuerzos cuando se requieran SMD en flexión.
• Enrutamiento de trazas curvas: En lugar de esquinas en ángulo recto, dirija los cables sobre secciones flexibles utilizando curvas suaves y graduales para evitar la fractura del conductor.
• Aviones de cobre rayados: Úselos en áreas flexibles en lugar de rellenos sólidos: mejora la flexibilidad y evita la delaminación en curvas cerradas.
• Panelización: Conecte los conjuntos únicamente en secciones rígidas; nunca fuerce ni perfore áreas flexibles.

Tabla de qué hacer y qué no hacer:

Verificación

• Utilice cupones y muestras testigo para validar la combinación de materiales rígidos y flexibles una vez completado el proceso de diseño.
• No solo se deben realizar pruebas de simulación por computadora, sino que también se debe registrar cada paso del proceso de producción real de la placa de circuito, incluyendo su doblado e instalación en el equipo. Posteriormente, mediante el análisis de simulación, se garantiza que las partes duras y blandas se integren a la perfección y sean lo suficientemente fiables. Se debe guiar la simulación virtual con los registros reales y, a continuación, verificar la fiabilidad de la simulación real con la virtual, creando un circuito cerrado que garantice que el producto no presente fallos en condiciones reales de uso.

Pruebas, inspección y control de calidad

• Inspección óptica automatizada: AOI es obligatorio para todos los ensamblajes completados, con scripts diseñados para reconocer transiciones flexibles/rígidas y diseños de almohadillas únicos.
• Prueba de sonda voladora: Para la continuidad eléctrica en áreas rígidas y flexibles complejas, los comprobadores de sondas voladoras pueden buscar interrupciones de señal, cortocircuitos inesperados o defectos de soldadura en áreas rígidas y flexibles, incluso con diferentes formas de curvatura.
• Pruebas mecánicas: Se realizan pruebas de ciclo de flexión (más de 1,000 ciclos para la mayoría de los dispositivos portátiles/médicos), resistencia al pelado y tracción para cumplir con los requisitos de la aplicación.
• Ciclos térmicos: Las unidades de muestra se someten a ciclos de temperaturas extremas para imitar los impactos del mundo real en las industrias aeroespacial, de defensa o automotriz.

Costo vs. confiabilidad en soluciones de PCB rígido-flexibles

Análisis de costos totales

• La integración ahorra esfuerzo y la producción es más rápida: ha transformado múltiples placas de circuitos independientes que originalmente requerían numerosos conectores y cables para ensamblarse en una “placa única” integrada.
• Robustos y duraderos, requieren menos reparaciones: La mayor ventaja es su mayor fiabilidad. Los conectores tradicionales, las uniones soldadas y las interfaces mecánicas son precisamente las partes de los productos electrónicos más propensas a fallar.
• Ahorre dinero en el servicio posventa y tenga una mejor reputación: según el punto anterior, los costos de mantenimiento, reemplazo y soporte del producto durante el período de garantía disminuirán naturalmente.

Aplicaciones e industria

El ensamblaje de PCB rígido-flexible es ahora fundamental en los mercados electrónicos más exigentes. Así es como impulsa el éxito en industrias clave, cada una con limitaciones únicas en cuanto al diseño, la fiabilidad y el proceso de ensamblaje de las PCB.

Electrónica de consumo y wearables

• Relojes inteligentes, gafas de realidad aumentada y teléfonos plegablesAl comprimir con precisión un conjunto de circuitos necesarios en ese espacio extremadamente limitado, ya sea arqueado o irregular, actúa como un puente que conecta los componentes principales, como pantallas, baterías y sensores, dispersos en diferentes planos, de forma serpenteante, eliminando así las conexiones rígidas en línea recta. Además, los componentes de precisión, como los chips, se fijan firmemente en la zona dura, lo que permite una conexión fiable de la pantalla, la placa base y la batería al plegarse.

Dispositivos médicos

• Monitores implantables, estimuladores nerviosos, diagnósticos portátiles: Requisitos básicos: Soportar miles de curvas y soportar rigurosos procesos de esterilización y desinfección para garantizar la confiabilidad en entornos extremos.

Aeroespacial

• Cargas útiles de radar, superficies de control y módulos de aviónicaBajo la premisa de un peso extremadamente ligero, debe hacer frente a diferencias drásticas de temperatura y entornos electromagnéticos complejos, y cumplir con el más alto nivel de estándares de confiabilidad a largo plazo.

Motorium

• Placas base ADAS, BMS e infoentretenimiento:Resiste vibraciones continuas y cambios significativos de temperatura, reduce conectores y arneses de cableado y mejora la integración del sistema y el rendimiento de la producción.

Industrial y Robótica

• Brazos robóticos, sistemas de visión y maquinaria dinámica:Funciona de manera estable a través de movimiento continuo y flexión repetida, logrando un cableado tridimensional y una utilización eficiente del espacio.

Tendencias futuras en tecnología rígido-flexible

1. Estructuras rígido-flexibles y HDI más complejas

• Núcleos más complejos: Para satisfacer las demandas de los teléfonos móviles de alta gama y de los equipos militares, las placas multicapa actuales son como construir edificios de gran altura.

• • “Cirugía mínimamente invasiva”: Emplea técnicas precisas como microagujeros, agujeros incrustados y agujeros superpuestos para lograr la interconexión entre capas en un espacio extremadamente pequeño.
  • “Todo terreno”: para gestionar simultáneamente señales de alta velocidad (como datos 5G) y corrientes de alta potencia (como fuente de alimentación), la dificultad de diseño es extremadamente alta.

• Evolución hacia una placa "a nivel de sistema": La placa rígido-flexible ya no es solo un componente de conexión; prácticamente se está convirtiendo en un "sistema Lego" por sí misma. En una sola placa, se pueden fusionar simultáneamente:

• •  Áreas duras (para colocar chips de núcleo), áreas blandas (para doblar conexiones), áreas para integrar componentes (para ahorrar espacio) e incluso directamente integradas en la zona de la antena inalámbrica. Esto se denomina "integración de sistemas a nivel de placa".

2. Fabricación ecológica y fábricas inteligentes

• “Más verde”: De acuerdo con las regulaciones medioambientales y los requisitos de las marcas, las fábricas ahora suelen utilizar materiales sin plomo, sin halógenos y reciclables para la producción.
• “Ser más inteligentes”: Las fábricas se están volviendo “inteligentes”. Esto se manifiesta específicamente en

• • Inspector de calidad de IA: la inspección óptica impulsada por IA puede detectar defectos con mayor rapidez y precisión que el ojo humano.
  • Línea de montaje automatizada: Las líneas de producción de tecnología de montaje superficial (SMT) totalmente automáticas reducen los errores humanos.
  • IA predictiva: uso de algoritmos de aprendizaje automático para analizar datos y predecir posibles enlaces defectuosos con antelación para evitar problemas antes de que ocurran.
  • El resultado final: Las tablas fabricadas de esta manera tienen mejor consistencia, mayor velocidad y una calidad más estable.

3. Fiabilidad y pruebas extremas

• Con la demanda de tasas de “fallo de campo cero” en naves espaciales, medicina y automoción, el diseño de PCB rígido-flexible incluye cada vez más:

• • Detección de flexión/curvatura en tiempo real
  • Monitoreo de seguimiento integrado,
  • Seguimiento de número de serie y trazabilidad desde la fábrica hasta el campo.

4. Integración avanzada

• La futura tecnología rígido-flexible admitirá interconexiones ultrarrápidas integradas (más de 25 Gbps), fotónica integrada y conjuntos de múltiples sensores, todo dentro de un único conjunto.
• Los diseños aprovecharán aún más los tejidos inteligentes y la integración de pantallas transparentes utilizando los principios descritos en esta guía completa.

LHDPCB: Su socio para un ensamblaje exitoso de PCB rígido-flexible

¿Por qué elegir a PCB de alta densidad (LHD)?

• Experiencia integral: desde consultoría de diseño y revisión de DFM hasta fabricación rígida y flexible compleja y ensamblaje de placas robustas.
• El proceso de fabricación de materiales rígidos y flexibles se realiza con AOI interno, rayos X, sonda voladora, mediciones de impedancia y pruebas ambientales.
• Prototipado rápido: cargue su Gerber en cualquier paso del proceso de diseño y obtenga comentarios sobre la capacidad de fabricación en 24 horas.
• Fiabilidad certificada por IPC y amplia trayectoria en aplicaciones aeroespaciales, médicas y de consumo.

Preguntas frecuentes

¿Cuál es el defecto más común en el proceso rígido-flexible?

• Delaminación por unión incorrecta entre capas rígidas y flexibles, a menudo debido a humedad, secado insuficiente o adhesivos no compatibles. Se previene mediante estrictos controles de proceso y control de calidad.

¿Cómo se mantiene la integridad de la señal en secciones rígidas y flexibles?

• Utilice trazas de impedancia controlada, evite curvas cerradas y garantice un espesor y apilado de cobre consistentes. Para alta velocidad, simule y pruebe siempre después de la fabricación.

¿Podéis fabricar cualquier forma y tamaño de placa rígida-flexible?

• Las capacidades modernas de fabricación de PCB admiten geometrías complejas, pero las placas extremadamente pequeñas, ultralargas o con formas irregulares pueden requerir una revisión especial. Siempre coordine con el fabricante de su PCB con antelación.

¿Por qué el sistema rígido-flexible es más confiable que el rígido tradicional o el puro flexible?

• Combina la resistencia y la capacidad de montaje de conectores del modelo rígido con la adaptabilidad del modelo flexible: menos puntos de falla, menos uniones de soldadura, mejor tolerancia al estrés mecánico y mejor gestión térmica.

¿Cuál es la mejor manera de iniciar un proyecto rígido-flexible exitoso?

• Utilice esta guía completa para sistemas rígido-flexibles como base: documente las necesidades de su aplicación, utilice una lista de verificación DFM probada, consulte con anticipación a su socio de ensamblaje de placas y valide con pruebas mecánicas y eléctricas.

Conclusión: Su camino hacia una flexibilidad rígida exitosa

En LHD TECH, consideramos que los paneles rígido-flexibles ya no son solo una opción técnica, sino el pilar fundamental que impulsa la innovación de productos. Desde los sofisticados y complejos satélites espaciales hasta los dispositivos médicos portátiles, fiables y ajustados, siempre están presentes.

Hemos descubierto que un ensamblaje exitoso de PCB rígido-flexible no se trata solo de "fabricar la placa". Se trata de la combinación perfecta de tres factores:

• Un conocimiento profundo de los materiales: no sólo en cuanto a selección, sino también a saber cómo combinarlos y manipularlos.
• Infundir el pensamiento de fabricación desde el comienzo mismo del diseño, para garantizar que las ideas excelentes puedan hacerse realidad de manera estable.
• Establecer una colaboración verdaderamente transparente con los socios de fabricación, trabajando codo a codo para abordar los desafíos esperados e inesperados.

Al integrar todo esto, obtendrá mucho más que una simple placa de circuito. Se trata de una solución integral que supera ampliamente las soluciones rígidas tradicionales en términos de confiabilidad, aprovechamiento del espacio y rendimiento. Nos centramos precisamente en ayudarle a dar este salto crucial, desde el diseño hasta la producción en masa confiable, con una fiabilidad inigualable.
