Introducción: El papel del laboratorio de PCB

El laboratorio de PCB está en el centro del impulso incesante de la industria electrónica por la calidad, el rendimiento y la seguridad. El trabajo realizado en este laboratorio (pruebas y análisis de varios tipos de PCB) placas de circuito impreso—determina directamente la fiabilidad de los productos finales. El proceso de fabricación de placas de circuitos electrónicos es complejo y requiere alta precisión, lo que exige pruebas y análisis avanzados en cada etapa. Todas las placas, desde equipos médicos hasta sistemas automotrices, deben superar una inspección y un análisis rigurosos para cumplir con los estándares más exigentes.

Cada placa de circuito impreso debe someterse a un proceso completo de pruebas de laboratorio de PCB. Este proceso verifica el cumplimiento del producto con los estándares IPC, garantiza uniones de soldadura firmes y confiables, y mantiene una funcionalidad estable del circuito. El alcance de las pruebas de los laboratorios modernos incluye la medición del espesor del cobre, la inspección de la colocación de componentes, el análisis de la integridad de la soldadura y las pruebas de comportamiento de la señal eléctrica. Estos datos de prueba ayudan a los ingenieros a validar la viabilidad del design y evitar fallos del producto durante su funcionamiento real.

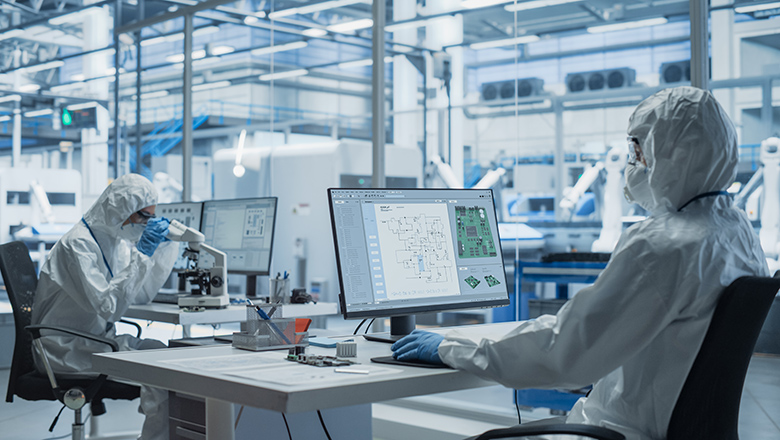

Fundamentos de un laboratorio de PCB de clase mundial

Un laboratorio de PCB de primer nivel está equipado con el instrumental adecuado. El entorno del laboratorio está estrictamente controlado y gestionado por profesionales. El origen de cada material y la ejecución de cada proceso se registran y examinan minuciosamente.

Capacidades y experiencia clave que encontrará en los principales laboratorios de PCB:

• Los controles ambientales (estáticos, de temperatura y de humedad) son esenciales para la manipulación de circuitos electrónicos sensibles.
• Zonas de proceso segregadas: Recepción de materia prima, procesamiento químico, ensamblaje y pruebas.
• Herramientas de aumento para una inspección y análisis exhaustivos de la placa.
• Equipos avanzados para pruebas, desde AOI hasta rayos X y TIC.
• Cumplimiento documentado de normas internacionales como IPC, ISO y CNAS.

Construcción de su laboratorio de PCB: Instalaciones, equipos y estándares

Un laboratorio de circuitos impresos de alta tecnología requiere una planificación cuidadosa en lo que respecta a la distribución, los requisitos ambientales, el flujo de trabajo del proceso y la selección de equipos de prueba.

Pasos esenciales de LHDPCB para la construcción de laboratorios de PCB

1. Selección y diseño del emplazamiento

• • Elija unas instalaciones limpias y con bajas vibraciones.
  • Planificar el flujo lógico: desde el almacenamiento de materiales de placas de circuito impreso hasta las líneas de montaje, compruébalo y envío.

2. Controles ambientales

• • Instale sistemas de control climático y medidas antiestáticas para placas de circuitos electrónicos sensibles.

3. Zonas de trabajo segregadas

• • Separe la manipulación de productos químicos de la soldadura y la inspección.
  • Designe áreas específicas de montaje y prueba para evitar la contaminación cruzada.

4. Adquisición de equipos críticos

• • Microscopios ópticos para el análisis detallado y la ampliación de placas de circuito impreso.
  • Sistemas AOI y máquinas de rayos X para inspección no destructiva.
  • Probadores de sonda volante y probadores en circuito para una verificación exhaustiva del funcionamiento eléctrico.
  • Bancos de pruebas de envejecimiento acelerado, mesas vibratorias y cámaras climáticas para ensayos de fiabilidad.

5. Normas y certificación

• • Solicite la certificación IPC e ISO9001 para su laboratorio electrónico.
  • Siga los procedimientos operativos estándar para cada paso.

Flujo de trabajo en laboratorios de PCB: desde la materia prima hasta la placa terminada.

El flujo de trabajo en un laboratorio de PCB consta de múltiples pasos de precisión. Estos pasos están estrechamente interconectados y cada uno se ejecuta de acuerdo con los procedimientos operativos estándar y las normas IPC. El proceso completo comienza con la recepción de materias primas, como laminados revestidos de cobre, y finaliza con la producción de las placas de circuito impreso. Los productos finales son verificados y fiables, y todo el proceso se mantiene bajo un estricto control en todo momento.

Proceso de laboratorio paso a paso para la fabricación de placas de circuito impreso (PCB) de LHD

• Preparación de materialLos inspectores realizan una inspección visual y una medición dimensional de cada placa de circuito impreso en blanco. La inspección se centra principalmente en detectar defectos superficiales en la placa, mientras que la medición abarca datos sobre el grosor de la placa y las condiciones de la superficie.

• Transferencia de imágenes e impresiónEl proceso de fotolitografía se encarga de transferir el diseño del circuito a la placa de circuito impreso (PCB). Mediante el uso de materiales fotosensibles y el procedimiento de exposición, este paso reproduce completamente y posiciona con precisión el diseño sobre la superficie de la placa.

• Aguafuerte y recubrimiento: Los procesos químicos forman trazas y Vias en el tablero.

• Montaje de componentesLos operarios realizan el montaje y la soldadura de cada pin o chip. Estas operaciones pueden completarse de forma manual o con la ayuda de equipos automatizados.

• Inspección y prueba: Inspección Óptica Automática (AOI) El equipo escanea la superficie de la placa para detectar problemas como la desalineación y la formación de puentes entre componentes. Los operarios también utilizan herramientas de aumento para comprobar el estado de las uniones de soldadura y verificar la presencia de los componentes uno por uno.

• Pruebas funcionales y eléctricas: Emplee una sonda voladora, prueba en circuito (ICT)y análisis de impedancia para la placa de circuito electrónico terminada.

• Análisis y documentación de laboratorio: Registre cada medición, escanee los conjuntos clave y registre los datos para garantizar la trazabilidad.

Métodos esenciales de prueba e inspección de PCB de LHD

El proceso de prueba implica una combinación de métodos. Los operarios utilizan estos métodos para identificar posibles problemas, uno por uno, en diversas partes de las placas de circuito impreso durante la producción.

Métodos de ensayo no destructivos

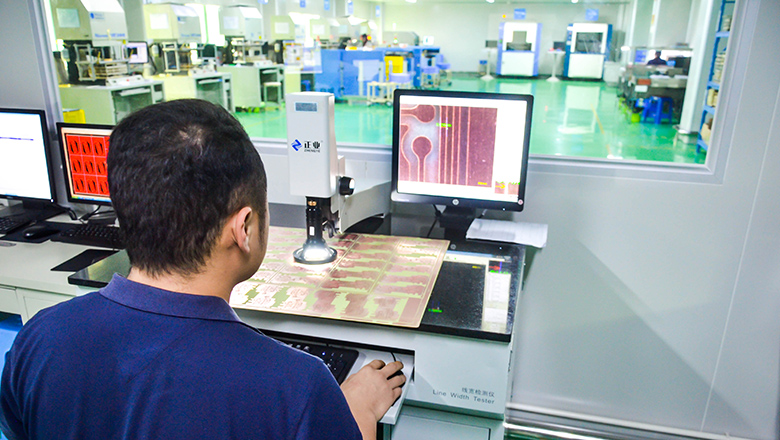

• Inspección visual y mediante aumento: Detecta defectos macro y micro en la superficie de la placa de circuito impreso o en las uniones de soldadura.
• Inspección óptica automatizada (AOI): Escaneo automatizado de alta velocidad para detectar defectos en el diseño.
• Inspección de rayos X: Identificar problemas ocultos dentro de las pilas de placas multicapa (por ejemplo, soldadura inadecuada, huecos, desalineación de pines).
• Medición eléctrica: Utilice la técnica ICT o una sonda volante para asegurarse de que cada ruta del circuito y cada pin funcionen según lo previsto.

Técnicas de análisis destructivo

• Microsección: Cortar y pulir secciones transversales para un análisis exhaustivo del material y de las fallas.
• Pruebas de tracción/extracción de soldadura: Los inspectores miden la resistencia mecánica de las uniones de soldadura. Estos datos se utilizan para evaluar la fiabilidad de las uniones de soldadura, lo cual es especialmente importante para los dispositivos electrónicos en los sectores de la automoción y la industria aeroespacial.

Análisis avanzado

• Imágenes térmicas: Detecta zonas de sobrecalentamiento en placas de circuitos activos.

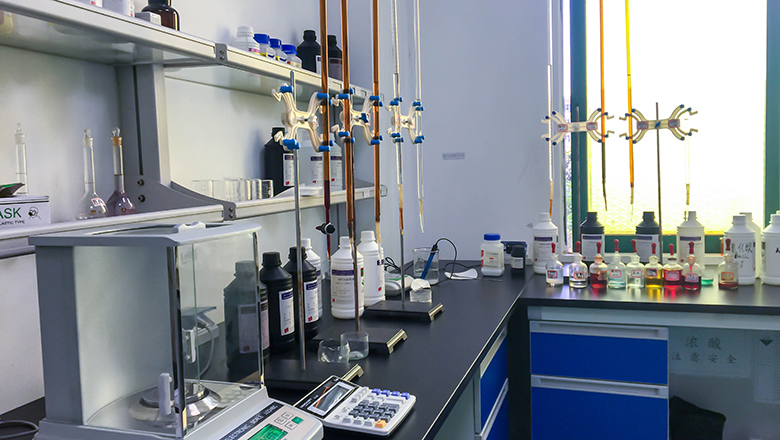

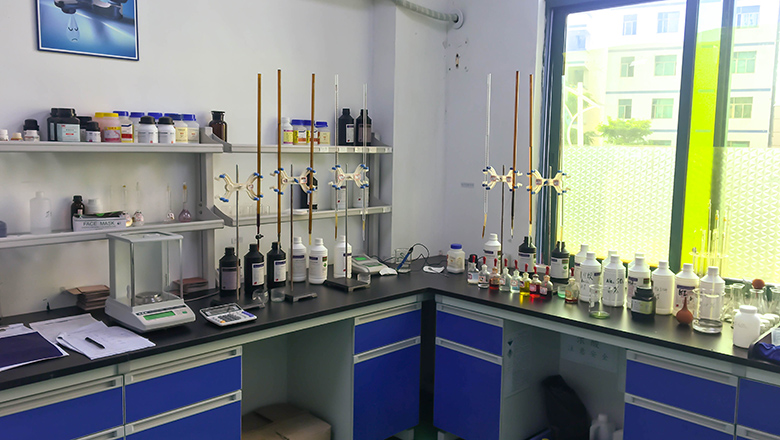

• Análisis químico: Confirma la composición de la soldadura, el recubrimiento de cobre u otros materiales (importante para la normativa RoHS o las normas de exportación).

Análisis de fallos y mejora en el servicio de laboratorio de PCB

Por muy avanzado que sea su diseño o sus instalaciones, algunos fallos en las placas de circuitos son inevitables. La clave está en la rapidez y la exhaustividad con que se identifican, analizan y previenen.

Pasos en el análisis avanzado de fallas de PCB

1. Registro de síntomas: Anote exactamente cómo y cuándo se produjo el fallo.
2. Inspección física: Utilice la magnificación, los rayos X y el AOI para buscar defectos visibles.
3. Pruebas eléctricas: Compruebe la continuidad de cada circuito (especialmente de los pines críticos) y realice la medición de parámetros.
4. Análisis destructivo: Utilice el microsectrado para una investigación exhaustiva de los problemas de construcción de la placa.
5. Documentación sobre la causa raíz: Resuma los hallazgos y sugiera acciones correctivas, ya sea un cambio de material, una reparación del ensamblaje o un rediseño.

Pruebas personalizadas para el cliente, cumplimiento de estándares y trazabilidad.

Los servicios de laboratorio para placas de circuito impreso (PCB) en diferentes sectores deben adaptarse a las necesidades específicas. Los sectores aeroespacial, de equipos médicos y de estaciones base de telecomunicaciones presentan requisitos muy distintos para las placas de circuito impreso en comparación con la electrónica de consumo convencional. Los clientes proponen planes de ensayo personalizados según sus respectivas industrias. Estos planes siguen estándares específicos y garantizan la trazabilidad completa, desde los equipos y lotes hasta los registros operativos.

Trabajo con normas (IPC, ISO, normas específicas del sector)

• Las normas IPC incluyen varias especificaciones, como la IPC-A-600 (Aceptabilidad de placas impresas) y la IPC-6012 (Especificación para la cualificación y el rendimiento de placas impresas rígidas). Estos documentos proporcionan los requisitos de referencia fundamentales. Los laboratorios más avanzados van más allá de estas normas, implementando también el sistema de gestión de calidad ISO 9001 y los requisitos de la ISO 17025 para la acreditación de la competencia de laboratorios, además de cumplir con las especificaciones específicas del sector.

• Todas las pruebas, inspecciones e incluso la capacitación del personal se registran según el procedimiento operativo estándar para garantizar la plena preparación para la auditoría.

Trazabilidad del producto

• El proceso de producción asigna un código único a cada placa de circuito impreso (PCB). Este código puede ser un código de barras, un código Data Matrix o una etiqueta RFID. Desde la entrada de las materias primas hasta la salida de la placa de circuito impreso terminada, el código acompaña a la placa durante todo el proceso para el seguimiento de su ciclo de vida.

• Todas las mediciones, los resultados de las pruebas e incluso las identificaciones de los operadores/inspectores están vinculados al número de serie específico en el sistema de información del laboratorio.

• Esto permite un análisis rápido de la causa raíz en caso de problemas con los clientes o fallos en el terreno.

Casos prácticos reales: Experiencia en laboratorios de PCB

Caso práctico 1: Placas de circuito impreso (PCB) de alta fiabilidad para el sector automotriz

Descubrimos un lote de placas de circuito impreso con interrupciones aleatorias en la comunicación del bus CAN. Nuestro laboratorio inició de inmediato un proceso de pruebas exhaustivo, que incluyó inspección visual, análisis de rayos X, pruebas funcionales y análisis destructivo. Los resultados revelaron que el problema se debía a un lote de soldadura con trazas de contaminantes, lo que provocaba fluctuaciones en la resistencia en puntos específicos de soldadura. Por lo tanto, nuestro equipo de ingeniería decidió reemplazar el lote de soldadura afectado, iniciar una auditoría e implementar una doble inspección de todos los pines y puntos de soldadura críticos.

Estudio de caso 2: ensamblaje de dispositivos médicos

Una empresa emergente dedicada al desarrollo de monitores cardíacos portátiles obtuvo la aprobación de la FDA el doble de rápido gracias a nuestros servicios de laboratorio. Estos servicios incluyeron no solo pruebas funcionales y de fiabilidad, sino también análisis electrónicos detallados, documentación completa y trazabilidad. Todos los informes del producto, los parámetros de ensamblaje y los resultados de las pruebas estaban disponibles para su consulta con un solo clic.

Caso práctico 3: Miniaturización de productos de consumo

Un fabricante alemán de dispositivos IoT se asoció con LHD PCB Labs para integrar la inspección óptica automatizada (AOI), las pruebas con sonda volante y los datos de pruebas en circuito en su proceso de retroalimentación de diseño, lo que resultó en una reducción del 50 % en las reclamaciones de garantía. La inspección con aumento de las placas de circuito defectuosas reveló defectos de ensamblaje recurrentes en los pines miniatura; modificaciones sencillas en la plantilla de soldadura redujeron la tasa de defectos a casi cero.

Consejos profesionales de LHDPCB para una gestión eficaz del laboratorio de PCB.

• Revisiones diarias del equipo: Siempre mida y registre la calibración del equipo antes de comenzar las pruebas o inspecciones en serie.
• Entrenamiento contínuo: Mantenga al personal del laboratorio informado sobre las nuevas revisiones de la norma IPC y las mejores prácticas de soldadura y ensamblaje.
• Sesiones de revisión de datos: Celebrar reuniones semanales de ingeniería para revisar las tendencias de los análisis de laboratorio y vincular los datos de los lotes de productos para detectar señales de alerta temprana.
• Estandarizar documentación: Adoptar un formato universal para los informes de laboratorio, que incluya imágenes, impresiones, lecturas electrónicas de pruebas y registros de aprobados/suspensos.
• Comentarios interdepartamentales: Integrar las sugerencias de los departamentos de montaje, diseño y producción en las mejoras de los procesos de laboratorio.
• Amplía tus capacidades: Revise periódicamente las nuevas herramientas de análisis de placas de circuitos impresos (por ejemplo, imágenes de mayor resolución, medición automatizada de impedancia, análisis de datos basado en IA).
• Seguridad y limpieza: Exija el uso de guantes, mesas de trabajo limpias y una manipulación adecuada de cada producto en cada etapa del proceso; la contaminación provoca problemas de fiabilidad imperceptibles.

Conclusión: El papel esencial de las pruebas y el análisis de placas de circuito impreso.

Un moderno laboratorio de PCB ofrece soporte de calidad a los fabricantes de placas de circuitos electrónicos. Sus instalaciones, equipadas con instrumentos avanzados, experiencia técnica y el estricto cumplimiento de las normas, garantizan la innovación y la fiabilidad de los productos. Toda placa de circuito impreso que ingresa al laboratorio se somete a múltiples etapas, incluyendo análisis de rendimiento, medición dimensional, inspección de defectos y verificación de conformidad con estándares reconocidos internacionalmente. Las placas que superan estas etapas se convierten en componentes fiables utilizados en diversos dispositivos electrónicos.

Invertir en una capacidad de laboratorio integral —que abarque pruebas, inspección, análisis de ensamblaje y trazabilidad— garantiza menores tasas de fallos, aumenta el alcance en el mercado y consolida su reputación como líder en el sector electrónico.
