Introducción a la tecnología de PCB de cerámica

La tecnología de placas de circuito impreso (PCB) ha logrado avances evolutivos notables. Este progreso permite que los dispositivos electrónicos alcancen una fiabilidad ultraalta. Estos dispositivos pueden cumplir con los requisitos de funcionamiento de alta frecuencia y poseen una excelente resistencia al calor. Las PCB cerámicas representan un logro innovador significativo en este proceso de desarrollo. Este producto también se conoce como placas de circuito impreso cerámicas o placas de circuito cerámico.

Las PCB cerámicas son muy valiosas gracias a sus múltiples y excelentes características. Demuestran una conductividad térmica excepcional y un aislamiento eléctrico superior. Su estructura mecánica también presenta una buena resiliencia. Actualmente, diversas industrias buscan lograr una mayor densidad de potencia en los dispositivos electrónicos, reducir aún más el tamaño de los dispositivos y mejorar continuamente su rendimiento general. Las propiedades térmicas y eléctricas únicas de los materiales cerámicos convierten a las placas de circuito impreso (PCB) basadas en este material en un componente clave para satisfacer estas demandas. Las aplicaciones de las PCB cerámicas se han expandido a diversos campos importantes, como equipos de módulos de potencia, sistemas de amplificación de RF y dispositivos electrónicos LED avanzados, entre otros.

Placa PCB de cerámica Capacidad de procesamiento

¿Qué es una PCB de cerámica?

Una PCB cerámica es un tipo especializado de placa de circuito impreso que utiliza un sustrato cerámico como material principal. Sus materiales de sustrato incluyen cerámicas avanzadas como óxido de aluminio, nitruro de aluminio o carburo de silicio. Estándar FR4 Las placas de circuito impreso están compuestas principalmente de fibra de vidrio y laminado epoxi. Los materiales cerámicos les confieren una excelente conductividad térmica. Además, ofrecen propiedades químicas muy estables.

¿Cómo funcionan las PCB de cerámica?

• Las capas conductoras de cobre (o plata, oro) se unen o depositan directamente sobre el sustrato cerámico.
• Se pueden apilar varias capas de PCB (PCB de cerámica multicapa) para admitir configuraciones de circuitos densas y complejas.
• La cerámica base garantiza una excelente conductividad térmica y un aislamiento eléctrico extraordinario, lo que hace que las PCB de cerámica sean adecuadas para funciones de alta frecuencia y consumo intensivo de energía.

PCB de cerámica frente a PCB FR4

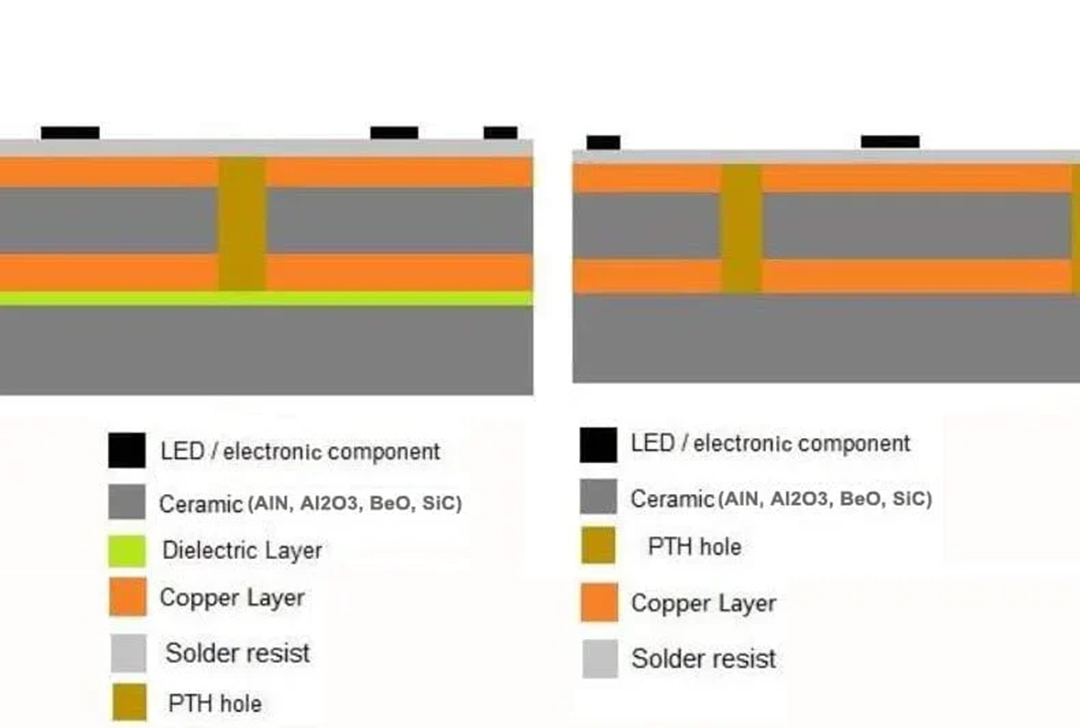

Materiales de sustrato cerámico: la base de las PCB cerámicas

El sustrato cerámico constituye el componente principal de todos los circuitos cerámicos. El material cerámico seleccionado determina el coeficiente de expansión térmica de la placa, a la vez que influye en su conductividad térmica y rendimiento eléctrico.

Materiales comunes de sustrato cerámico

1. Óxido de aluminio (Al2O3):
   • El sustrato de PCB cerámico más utilizado
   • Buena conductividad térmica (15–35 W/mK)
   • Excelente aislamiento eléctrico y rentable.
2. Nitruro de Aluminio (AlN):
   • Mayor conductividad térmica (120–180 W/mK)
   • CTE coincide con los chips de silicio, ideal para la electrónica de potencia
   • Preferido en aplicaciones de alta temperatura.
3. Carburo de silicio (SiC) y nitruro de silicio:
   • Ideal para entornos hostiles y de alta frecuencia.
   • Resistencia superior al choque mecánico y térmico
4. Óxido de berilio (BeO):
   • Conductividad térmica extremadamente alta (170–260 W/mK)
   • Menos común debido a la toxicidad por manipulación.
5. Cerámica híbrida:
   • Mezclas personalizadas que ofrecen propiedades térmicas y eléctricas adaptadas

Tipos de PCB cerámicos

Existen diversos tipos de PCB en tecnología cerámica, dependiendo tanto del material cerámico como del proceso de fabricación.

Por material

• PCB de cerámica de alúmina (Al2O3)
• PCB de nitruro de aluminio
• PCB de carburo de silicio
• PCB de óxido de berilio
• PCB de cerámica híbrida/compuesta

Por proceso de fabricación

¿Por qué usar una tabla de cerámica?

• Para obtener una mayor conductividad térmica en comparación con FR4 o MCPCB
• Para excelentes capacidades de gestión térmica en dispositivos densos y potentes
• Ideal donde la coincidencia del coeficiente de expansión térmica con los componentes de silicio es vital

Proceso de fabricación de PCB cerámicos

El proceso de fabricación de PCB cerámicos es avanzado y se basa tanto en la ciencia de los materiales como en la ingeniería de precisión. Así es como los principales fabricantes de PCB cerámicos fabrican sus PCB cerámicos:

1. preparación del sustrato

• Comience con material cerámico (por ejemplo, polvo de alúmina), mezclado y calandrado en láminas delgadas.
• Las láminas se secan y se cortan a medida, formando el material base o sustrato.

2. Revestimiento de cobre y diseño de circuitos

• La lámina de cobre se une a la superficie de cerámica mediante unión directa de cobre o galvanoplastia (cerámica revestida de cobre).
• El grabado láser avanzado o la fotolitografía forman el diseño del circuito.

3. Formación de vías y apilamiento multicapa

• Las vías (conexiones entre capas) se perforan mediante CNC o láser.
• Se pueden apilar y laminar múltiples capas de cerámica de la PCB para obtener placas cerámicas multicapa complejas.

4. Cocción a alta temperatura (sinterización)

• El conjunto se cuece a altas temperaturas (800–1600 °C), produciendo una base dura, estable y aislante con conductores unidos (el proceso clave de la cerámica).

5. Acabado superficial y ensamblaje final

• Se agregan recubrimientos opcionales como ENIG, OSP o máscara de soldadura.
• Las máquinas montan componentes mediante SMT o, para ciertas aplicaciones de alta frecuencia, unión por cable o ensamblaje de chip en placa.

6. Control de calidad y pruebas

• Cada tabla pasa por AOI (inspección óptica automatizada), rayos X para alineación multicapa y prueba eléctrica (E-test) para cortocircuitos/circuitos abiertos.

Propiedades de las placas de circuito impreso cerámicas: ¿Por qué utilizar una placa de circuito impreso cerámica?

Las propiedades únicas de las PCB cerámicas se deben a las cualidades inherentes de sus materiales de sustrato cerámico. Estos materiales base son fundamentalmente diferentes de los sustratos de PCB FR4 basados ​​en resina, comunes en la tecnología de placas de circuito impreso estándar. Analicemos en detalle por qué los ingenieros de diversas industrias utilizan cada vez más las PCB cerámicas:

Propiedades termales

• Conductividad térmica extremadamente altaLa principal ventaja de las PCB de base cerámica reside en su excepcional conductividad térmica. Esta característica las convierte en la opción ideal para una disipación térmica eficiente en dispositivos electrónicos de alta potencia y aplicaciones de circuitos de alta frecuencia. Por ejemplo, los sustratos cerámicos de nitruro de aluminio (AlN) tienen un coeficiente de conductividad térmica de hasta 180 W/mK. Esta conductividad térmica supera con creces la de los materiales de sustrato FR4 convencionales, y su capacidad de disipación térmica es cientos de veces superior a la de los materiales FR4 comunes.
• Coeficiente de expansión térmica superiorLa mayoría de los materiales de sustrato cerámico presentan un coeficiente de expansión térmica muy similar al de los chips de silicio y los dispositivos semiconductores de potencia. Esta característica previene eficazmente la fatiga y el agrietamiento de las uniones soldadas causados ​​por ciclos térmicos. En circuitos cerámicos multicapa y procesos de ensamblaje de precisión, esta propiedad desempeña un papel crucial.

Propiedades eléctricas y mecánicas

• Excelente aislamiento eléctricoLas PCB cerámicas presentan características distintivas en comparación con los sustratos con núcleo metálico. Proporcionan un excelente aislamiento entre las capas del circuito. Esta capacidad superior de aislamiento eléctrico es fundamental para la fabricación de dispositivos electrónicos de alta gama. Las soluciones de PCB de alta frecuencia también dependen de esta propiedad aislante crucial.
• Duro, duradero y estable.:El material de base cerámica proporciona una excelente resistencia mecánica y confiabilidad. Esto hace que las placas de circuito impreso de cerámica sean altamente resistentes a la vibración, los golpes y los ciclos térmicos.
• Resistencia a la corrosión y a la humedad.Las placas de circuitos cerámicos son impermeables a la humedad, los ácidos, los solventes y la mayoría de los contaminantes ambientales, lo que garantiza su longevidad incluso en entornos industriales y hostiles.

Ventajas de la tecnología PCB de cerámica (frente a la PCB FR4)

Elegir el tipo correcto de placa de circuito impreso marca una gran diferencia en el diseño electrónico. Estas son algunas de las razones por las que ingenieros e innovadores optan por soluciones de PCB de cerámica en lugar de las tradicionales FR4:

Ventajas de utilizar una PCB de cerámica:

• Capacidades de gestión térmicaLos sustratos cerámicos se utilizan ampliamente en circuitos electrónicos que requieren alta conductividad térmica. Son especialmente adecuados para aplicaciones como sistemas de iluminación LED, módulos electrónicos de potencia, dispositivos de amplificación de RF y fuentes de alimentación conmutadas de alta frecuencia, todos ellos con requisitos rigurosos de gestión térmica.
• Diseño compacto y miniaturizadoLos sustratos cerámicos multicapa permiten el diseño de circuitos de mayor densidad. Esta ventaja estructural elimina el riesgo de sobrecarga térmica incluso en condiciones de funcionamiento exigentes.
• Amplia ventana de operación:Las PCB de cerámica poseen la capacidad central de soportar entornos de temperaturas extremas y una capacidad que incluye la adaptación a escenarios con cambios drásticos en temperaturas altas y bajas manteniendo un rendimiento estable, lo que les otorga un valor de aplicación estable en los sectores aeroespacial, de equipos militares y de electrónica automotriz.
• Excelente soporte para circuitos de alta frecuencia.Los sustratos cerámicos presentan características de pérdida dieléctrica notablemente bajas y una excelente estabilidad eléctrica a largo plazo. Estas características de rendimiento constituyen una base fundamental para el diseño avanzado de circuitos de RF. La fabricación de dispositivos electrónicos de microondas también se beneficia de estos materiales de sustrato altamente estables.
• Alto voltaje y confiabilidadLa singular rigidez dieléctrica de las placas de circuitos cerámicos les permite soportar altas tensiones sin sufrir averías. Esta característica proporciona un rendimiento fiable y garantiza la seguridad en aplicaciones relevantes. Ejemplos típicos de estas aplicaciones de alta tensión incluyen módulos inversores de potencia y equipos de control industrial.

¿Por qué utilizar PCB de cerámica en lugar de FR4?

• Cuando su aplicación necesita un excelente rendimiento térmico y debe sobrevivir en condiciones que destruirían las placas de circuitos impresos convencionales.
• En el diseño de PCB de alta frecuencia, las propiedades del material determinan directamente la integridad de la señal y al mismo tiempo influyen profundamente en el rendimiento general del sistema.
• Para productos en los que el fracaso no es una opción (pensemos en sistemas de seguridad aeroespacial, médica, militar y automotriz).

Aplicaciones de placas de circuito cerámico

Las PCB de cerámica ofrecen soluciones ilimitadas para industrias exigentes:

Electrónica de potencia y alta frecuencia

• Módulos de potencia para vehículos eléctricos, inversores de energía eólica/solar y variadores de velocidad de motores industriales.
• Amplificadores de potencia de RF y filtros de alta frecuencia en telecomunicaciones, radar y aeroespacial.
• Relés de estado sólido y dispositivos de conmutación donde las propiedades térmicas y eléctricas son primordiales.

Iluminación LED

• Los módulos LED de alta potencia dependen de una excelente conductividad térmica para maximizar el brillo, la longevidad y la confiabilidad.
• Unidades de retroiluminación para pantallas, LCD e iluminación de automóviles.

Médica, militar y aeroespacial

• PCB biocerámicos en dispositivos médicos implantables, sensores de diagnóstico y equipos de cuidados críticos.
• Aplicaciones aeroespaciales que incluyen módulos de control, comunicaciones por satélite y enrutamiento de señales en aviónica.
• Cerámica de grado militar en radares, comunicaciones seguras y sistemas de guía/control.

Energía renovable e industrial

• Conjunto de paneles solares e inversores fotovoltaicos: Mejora la densidad de potencia y la confiabilidad del sistema.
• Controles industriales:Donde el calor, el polvo y la vibración destruirían una placa de circuito estándar.

Consejos de diseño: Cómo aprovechar al máximo las PCB de cerámica

El diseño moderno de PCB para sustratos cerámicos se basa en capacidades únicas:

1. Aproveche la cerámica multicapa: Optimizar la compacidad apilando diferentes capas de la placa de circuito impreso para el enrutamiento de señales y alimentación.
2. Explorar conjuntos híbridos: Utilice una placa de circuito impreso de cerámica como base para módulos que incluyan varios tipos de chips.
3. Simular puntos calientes térmicosEl análisis de simulación garantiza que el componente de mayor potencia de un diseño se mantenga dentro de un rango de temperatura seguro. Este análisis es crucial para aplicaciones que requieren materiales de alta conductividad térmica.
4. Coincidir meticulosamente con la CTE: Seleccione un sustrato cerámico para PCB con un coeficiente de dilatación térmica (CTE) similar al de su chip de silicio y sus componentes principales.
5. Especifique el acabado de la superficie: Adecuado para su método de ensamblaje: ENIG para paso fino, OSP para coste, máscara de soldadura blanca para reflectancia del LED.

Elegir a LHD TECH como su fabricante de PCB de cerámica

Significa asociarse con un experto confiable capaz de aprovechar al máximo el potencial de rendimiento de los sustratos cerámicos. Hemos establecido un sistema de confianza profesional en las siguientes áreas:

• Nos especializamos en una variedad de materiales de sustrato, incluidos alúmina (Al₂O₃), nitruro de aluminio (AlN), carburo de silicio (SiC) y cerámicas compuestas, y podemos brindar recomendaciones de selección precisas en función de sus requisitos de rendimiento, costo y confiabilidad.
• Apoyamos tecnologías de procesos de fabricación avanzados como DCB, LTCC y cerámica de película gruesa.
• Mediante exhaustivos controles de proceso, que incluyen pruebas electroforéticas, inspección óptica automatizada (AOI), inspección por rayos X y pruebas completas de fiabilidad ambiental, garantizamos que cada PCB de cerámica cumpla con estrictos estándares de calidad.
• Con amplia experiencia en la gestión de la disipación de calor de alta conductividad térmica, aislamiento eléctrico de alta fiabilidad y circuitos de alta frecuencia/RF, nos centramos en ofrecer soluciones con un rendimiento térmico y eléctrico superior, así como capacidades de PCB de alta frecuencia.
• Estaremos encantados de compartir detalles de nuestras soluciones de PCB de cerámica anteriores para aplicaciones similares y proporcionar referencias creíbles a través de testimonios de clientes y estudios de casos.

Conclusión: ¿Es la PCB de cerámica adecuada para su circuito?

Si su circuito estará expuesto a calor extremo, altas frecuencias o debe funcionar impecablemente durante años, las PCB cerámicas ofrecen un rendimiento inigualable. Sus propiedades (excelente conductividad térmica, alta rigidez dieléctrica y robusta resistencia química) las hacen indispensables en electrónica avanzada, alta potencia y alta frecuencia.

Desde el proceso inicial de fabricación de PCB cerámicos hasta la selección del sustrato cerámico adecuado para su aplicación, cada paso puede influir en la fiabilidad, la eficiencia y el éxito comercial de su proyecto. Si bien el FR4 y los materiales tradicionales son adecuados para la mayoría de las aplicaciones, solo las placas de circuito impreso cerámico cumplen con los altos estándares para los dispositivos electrónicos más críticos del mundo.
