Introducción
At TECNOLOGÍA LHD, reconocemos que El ensamblaje de orificios pasantes sigue siendo una parte indispensable de las técnicas modernas de ensamblaje de PCB. Incluso a medida que la tecnología de montaje superficial (SMT) continúa evolucionando, la resistencia, durabilidad y confiabilidad superiores que ofrece el ensamblaje de orificios pasantes lo convierten en la opción preferida para aplicaciones de alta potencia, alta tensión y reparables en campo. Ya sea que esté desarrollando sistemas de control industrial, electrónica automotriz, equipos médicos o dispositivos reforzados, LHD TECH le brinda experiencia. Servicios de ensamblaje de orificios pasantes Diseñado para cumplir con los estándares de rendimiento más exigentes.
¿Qué es el ensamblaje de PCB con orificio pasante?
La tecnología de orificio pasante (THT) es una técnica de ensamblaje de PCB de eficacia comprobada que consiste en insertar los cables de los componentes electrónicos en orificios pretaladrados en la PCB y, posteriormente, soldar los componentes a las almohadillas. Este proceso requiere una conexión eléctrica y una unión mecánica sólida, ideal para componentes sujetos a vibraciones, estrés térmico o manipulación frecuente.
Nos especializamos en el ensamblaje de PCB con orificios pasantes tanto manuales como automatizados, y admitimos componentes axiales, radiales, DIP y de gran formato para garantizar que sus diseños alcancen una confiabilidad y longevidad óptimas.
¿Cómo funciona el proceso de ensamblaje de PCB con orificio pasante?
Realizamos un meticuloso proceso de ensamblaje mediante orificios pasantes para garantizar que cada placa cumpla con los más altos estándares de integridad y rendimiento de esta técnica de ensamblaje de PCB:
1. Diseño y preparación del simulacro
Nuestro proceso comienza con la colaboración. Trabajamos con su equipo de diseño para revisar la selección de componentes de orificio pasante (axiales y radiales) y el diseño de la placa PCB, garantizando un diámetro de orificio, una geometría de anillo anular y un alivio térmico óptimos. Nuestra retroalimentación de Diseño para la Fabricación (DFM) previene problemas antes del inicio de la producción.
2. Implica perforar agujeros y soldar.
Utilizando equipos de perforación CNC de última generación, creamos orificios limpios y precisos en sus sustratos de PCB y en la colocación de componentes. Para PCB multicapa, estos orificios y almohadillas se convierten en vías robustas y metalizadas, garantizando una conectividad segura entre capas.
3. Inserción y montaje de componentes

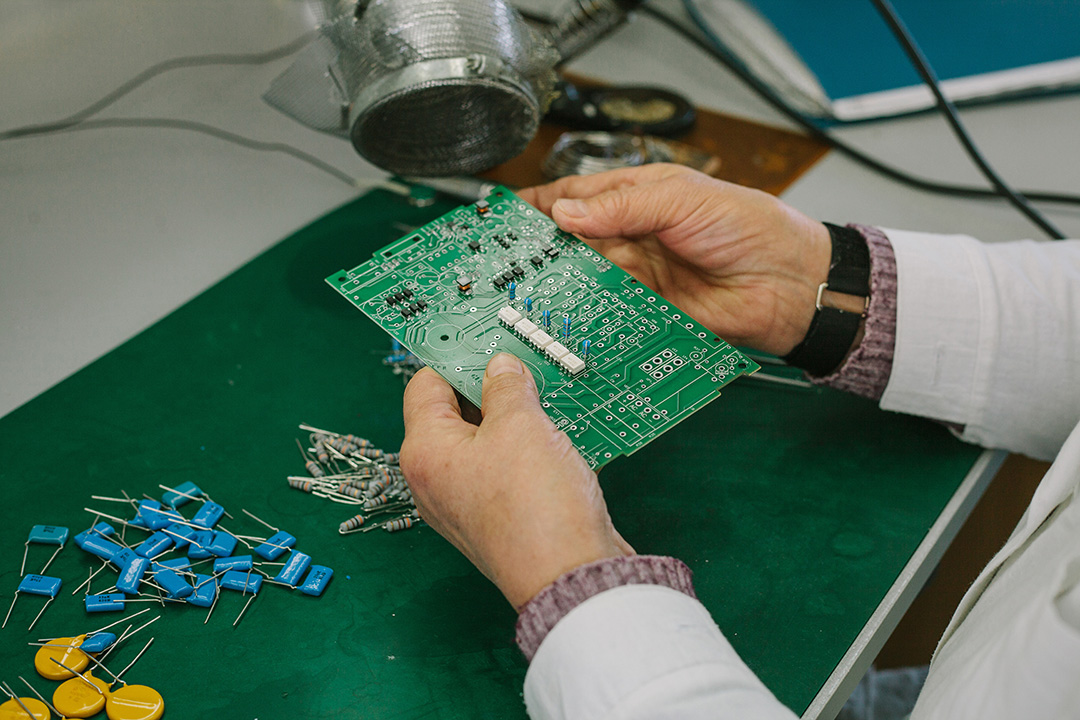

Dependiendo de la escala y complejidad de sus componentes electrónicos, empleamos máquinas de ensamblaje automatizadas de alta velocidad con orificio pasante para grandes volúmenes o técnicos cualificados para prototipos, series cortas o ensamblajes complejos. Nos encargamos de todo, desde componentes con terminales axiales en la placa hasta componentes con terminales radiales y circuitos integrados DIP de gran tamaño.
4. Proceso de soldadura

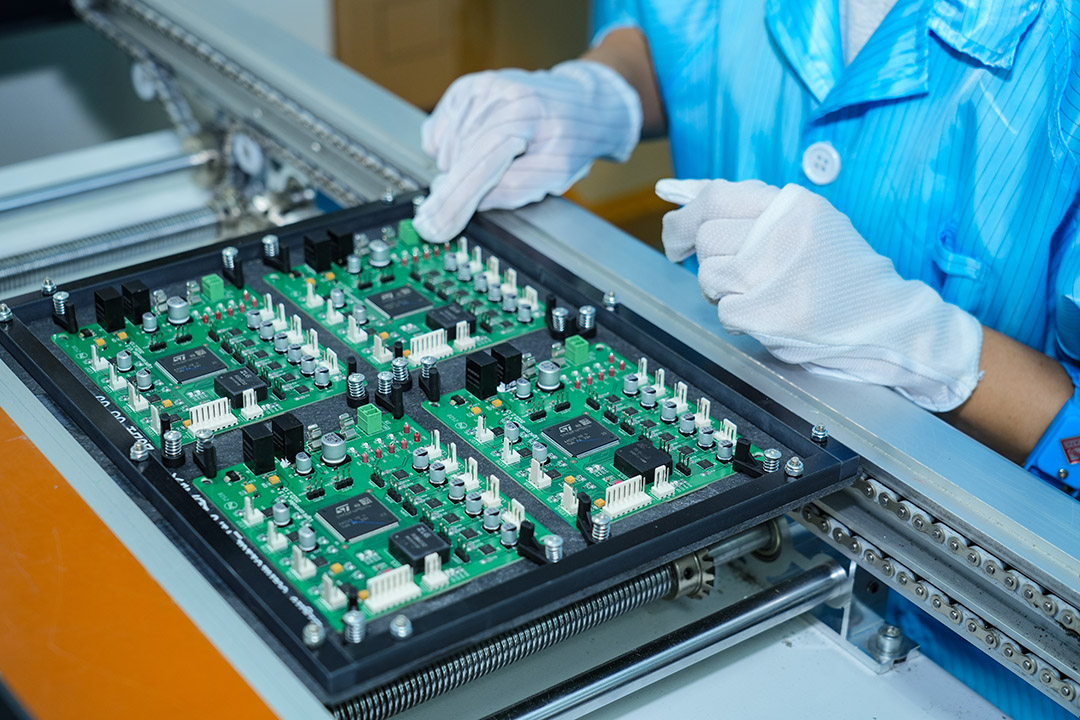

Para placas con orificios pasantes, nuestros sistemas de soldadura por ola ofrecen uniones consistentes y de alta calidad. Para placas híbridas que combinan SMT y THT, utilizamos soldadura selectiva de precisión —una especialidad de LHD TECH— que se centra únicamente en el flujo hacia las zonas de los orificios, protegiendo así la sensible placa de circuito impreso de montaje superficial y sus componentes del estrés térmico.
5. Recorte y limpieza
Los cables sobrantes se recortan cuidadosamente después de soldar los componentes y las placas se someten a una limpieza exhaustiva para eliminar los residuos de fundente, algo fundamental para aplicaciones médicas y electrónicas de alta confiabilidad.
6. Inspección y pruebas
La calidad está integrada en cada paso. Empleamos inspección óptica automatizada (AOI) mejorada con IA, Radiografía. Para uniones ocultas, y auditorías realizadas por técnicos especializados con pruebas de PCB. Cada conexión se somete a pruebas de integridad eléctrica, lo que garantiza que las PCB de orificio pasante se ajusten perfectamente a su diseño.
Tipos de componentes de orificio pasante
LHD TECH cuenta con la experiencia en procesos de montaje y el equipo para manejar todo el espectro de componentes de orificio pasante:
1. Componentes axiales
- Los componentes con cables axiales (como resistencias o diodos) tienen cables que emergen de cada extremo.
- Estas piezas se colocan planas sobre la PCB, lo que resulta bueno para minimizar la altura del perfil y son fáciles de manipular durante el ensamblaje.
2. Componentes de conducción radial
- Los componentes con terminales radiales tienen ambos terminales sobresaliendo por un lado, de modo que se mantienen en posición vertical sobre la placa de circuito impreso.
- Los condensadores radiales, los LED y los varistores son ejemplos claros.
3. Componentes del paquete doble en línea (DIP)
- Clásico para circuitos integrados, relés y zócalos.
- Los componentes DIP están diseñados específicamente para el ensamblaje de PCB con orificios y son populares en placas de prototipos y sistemas con zócalo.
4. Conectores, transformadores y dispositivos de potencia
- Los componentes grandes que deben soportar estrés mecánico o ciclos de conexión repetidos casi siempre aprovechan el montaje con orificios pasantes para lograr mayor longevidad y capacidad de reparación.
| Tipo de componente | Piezas de ejemplo | Método de ensamblaje |
| Axial | Resistencias, fusibles | Insertado y luego soldado |
| Radial | LED, tapas | Insertado y luego soldado |
| DIP | Amplificadores operacionales, MCU | Insertado y luego soldado |
| Conectores/Relés | Encabezados de pines | Insertado y luego soldado |
Técnicas de montaje de PCB y montaje mediante orificios pasantes
Las técnicas modernas de montaje de PCB para orificios pasantes aprovechan tanto el montaje manual como el automatizado. El montaje por orificios pasantes es superior para necesidades específicas:
- El conjunto ofrece conexiones seguras y resistentes a las vibraciones.
- El proceso de ensamblaje permite utilizar piezas más grandes y potencias nominales más altas que SMT.
- Los componentes de montaje superficial y perforado pueden coexistir, formando las placas de circuitos híbridos actuales.
- Los servicios de ensamblaje de orificios ahora ofrecen un cambio rápido entre construcciones de alto nivel de mezcla y bajo volumen y automatización completa para piezas estándar.
Innovaciones y automatización en servicios de ensamblaje

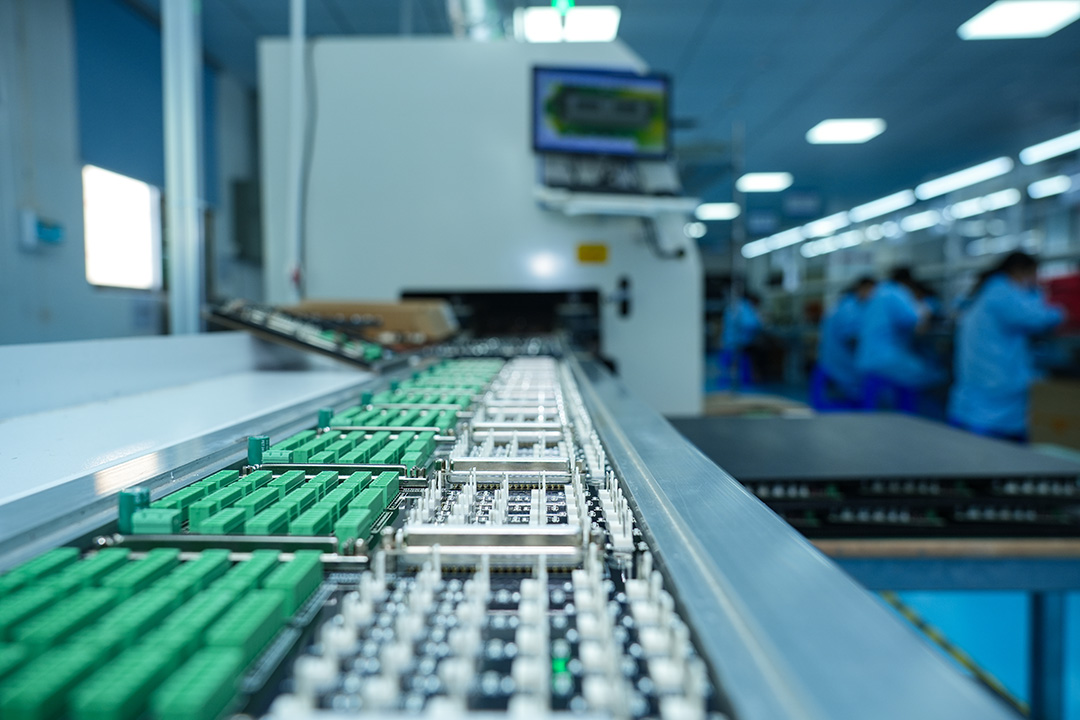

Ensamblaje automatizado de orificios pasantes: Nuestras líneas de producción están equipadas con modernos sistemas de inserción robótica y máquinas de soldadura selectiva, lo que permite realizar ejecuciones eficientes de gran volumen, así como proyectos flexibles de bajo volumen y alta mezcla.
Soldadura selectiva: Gestionamos de forma experta conjuntos de PCB híbridos que combinan componentes de montaje superficial y de orificio pasante en la misma placa.
Sin plomo y RoHS Fabricación: LHD TECH admite aleaciones sin plomo que cumplen con la normativa RoHS, lo que significa que el proceso crea placas con un impacto ambiental mínimo y apoya la fabricación de productos electrónicos ecológicos.
Inspección y registro de datos impulsados por IA: Nuestros sistemas AOI y de rayos X funcionan con detección de defectos impulsada por IA, lo que garantiza un monitoreo de calidad en tiempo real y una producción constante.
Capacidades de creación de prototipos: Desde sus archivos de diseño digital hasta un prototipo completamente ensamblado y probado, LHD TECH ofrece un ensamblaje de orificio pasante de entrega rápida para acelerar su ciclo de desarrollo.
Mejores prácticas para placas de circuitos y sus componentes
En LHD TECH, creemos que la excelencia en el ensamblaje de orificios pasantes no es casualidad: se logra mediante rigurosos estándares, procesos rigurosos y una amplia experiencia. Así es como convertimos las mejores prácticas de la industria en resultados garantizados para sus placas de circuito y componentes.
- Asociarse con expertos certificados
Confíe sus diseños a un equipo con certificación IPC-A-610 e ISO, con servicios de ensamblaje de PCB de confianza. No solo cumplimos con estos estándares; construimos nuestra cultura en torno a ellos. Nuestras certificaciones le garantizan que cada placa que producimos cumple con los estándares de calidad mundial en cuanto a mano de obra y fiabilidad, desde aplicaciones comerciales (Clase 2) hasta aplicaciones aeroespaciales/médicas de alta fiabilidad (Clase 3).
- Diseño para Fabricabilidad (DFM) desde el principio
Las hojas de datos de los componentes son nuestro modelo. Nuestro equipo de ingeniería revisa proactivamente su lista de materiales (BOM) y diseños, verificando la formación de los pasos, la profundidad de inserción y la relación entre el soporte y el orificio de todos los componentes axiales y radiales. Proporcionamos información práctica sobre el DFM antes del inicio de la producción, minimizando la posibilidad de fallos y garantizando un rendimiento óptimo.
- Prototipo con puntos de control de precisión
Detecte problemas a tiempo y optimice iterativamente. Para las ejecuciones de prototipos, implementamos puntos de control estructurados después de la inserción, la soldadura y el recorte. Esta verificación por fases permite la corrección y la colaboración inmediatas, convirtiendo la fase de prototipo en una potente herramienta de refinamiento, no solo en una prueba de concepto.
- Invierta en materiales y calibración superiores
La integridad de una unión soldada depende del proceso que la sustenta. Utilizamos exclusivamente fundentes y aleaciones certificados de alta calidad. Nuestras estaciones de soldadura y sistemas automatizados se mantienen bajo un estricto programa de calibración, lo que garantiza que cada conexión humedezca perfectamente el orificio pasante revestido sin comprometer su integridad.
- Cultivar una cultura de excelencia experta
Nuestros técnicos son nuestra primera línea de defensa de la calidad. Gracias a la capacitación continua, nuestro equipo es experto en reconocer defectos sutiles, desde relleno insuficiente hasta juntas frías. Fomentamos una cultura de mejora continua donde cada miembro del equipo está capacitado para mantener y mejorar nuestros estándares de calidad.
- Mantener el máximo rendimiento en la automatización
La consistencia a gran escala requiere maquinaria impecable. Nuestros sistemas de inserción automatizada, soldadura selectiva y soldadura por ola se someten a un riguroso mantenimiento preventivo. Además, nuestras avanzadas configuraciones de AOI e inspección por rayos X se recalibran dinámicamente para nuevas variantes de placas y componentes, lo que garantiza que nuestro escrutinio automatizado sea siempre tan preciso como nuestro ensamblaje.
Asociarse con LHD TECH para construir bases inquebrantables
En el acelerado mundo de la electrónica, la necesidad de una fiabilidad absoluta nunca ha sido mayor. Los servicios de ensamblaje de PCB de orificio pasante de LHD TECH ofrecen la base robusta, práctica y duradera que sus productos más críticos requieren. Combinamos técnicas de eficacia comprobada con automatización e inspección modernas para brindar un servicio confiable y avanzado.
Permítanos ayudarle a construir algo duradero. Contacte hoy mismo con LHD TECH para hablar sobre su proyecto de ensamblaje de orificios pasantes y experimente la fuerza de una colaboración de precisión.
