Tipos de placas de circuito impreso: Guía de tipos de circuitos

Introducción

Las placas de circuito impreso (PCB) son componentes esenciales de la mayoría de los productos electrónicos modernos. Teléfonos inteligentes, computadoras, dispositivos médicos y equipos aeroespaciales de vanguardia dependen de ellas para facilitar el diseño eficiente de circuitos, la optimización del rendimiento y la producción a gran escala. La diversidad de requisitos de aplicación ha impulsado el desarrollo de diversos tipos de PCB. Los desarrolladores de proyectos deben seleccionar con precisión el tipo de PCB adecuado según las especificaciones técnicas y los requisitos del producto.

Esta guía ofrece una visión general completa de las categorías específicas de placas de circuito impreso. Estos tipos incluyen placas de una y dos caras, así como placas multicapa, placas rígidas, placas flexibles y placas rígido-flexibles. La guía también explica las metodologías de diseño y los materiales de fabricación utilizados para las placas de circuito impreso. Además, ofrece orientación práctica para la selección de placas para proyectos prácticos. Los ingenieros de diseño deben dominar este conocimiento. Los aficionados a la electrónica también necesitan comprender este contenido. Diversos profesionales involucrados en el proceso de ensamblaje de PCB también deben comprender las diferencias características entre las diferentes placas de circuito. Esta comprensión constituye la base para lograr un funcionamiento fiable de los productos electrónicos y es clave para obtener dispositivos electrónicos de alto rendimiento.

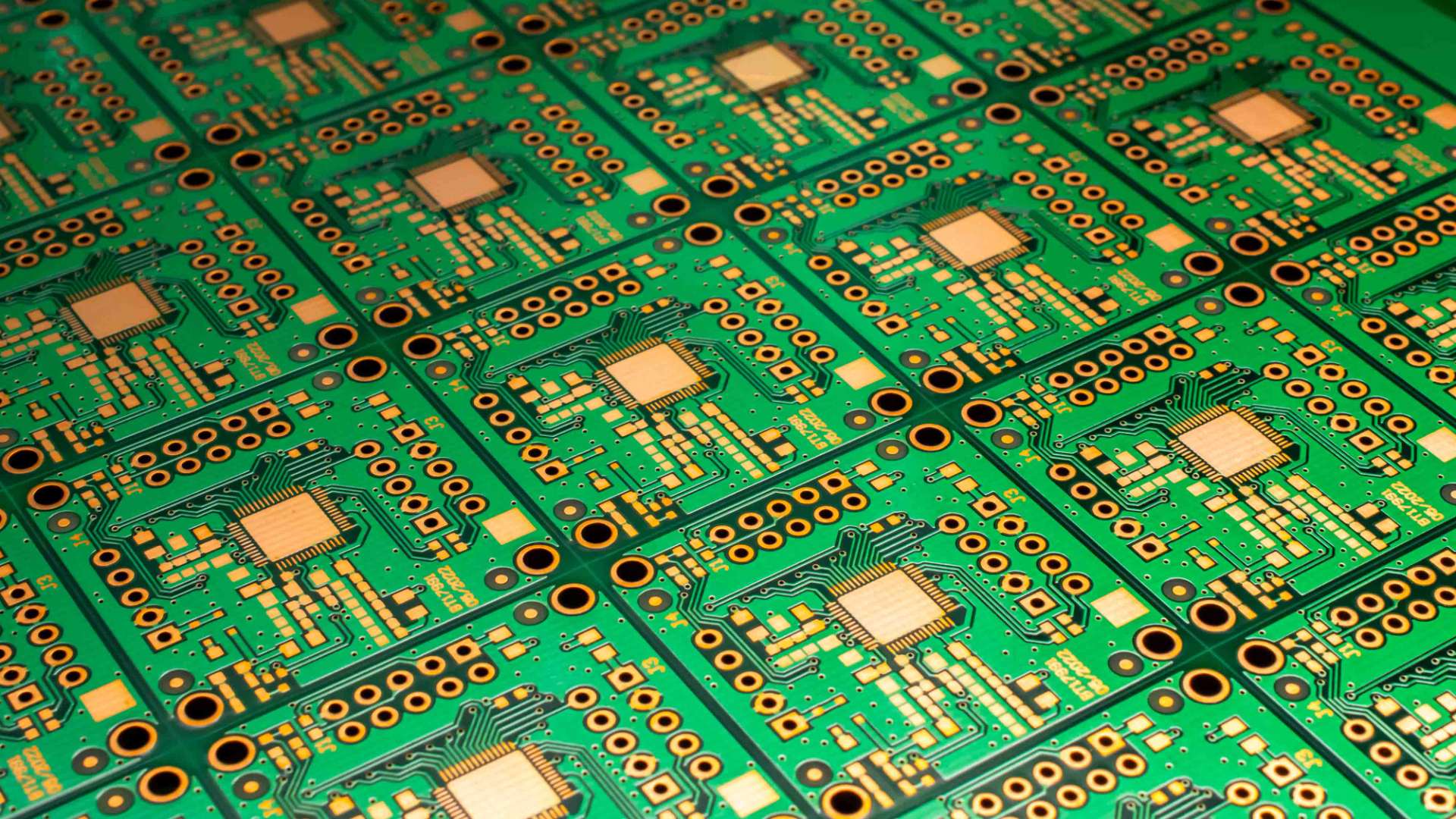

¿Qué es una placa de circuito impreso?

Una placa de circuito impreso (PCB) es una placa plana que soporta y conecta físicamente componentes electrónicos mediante pistas conductoras y componentes—Finas líneas de cobre y otros materiales conductores— unidas a un material aislante llamado sustrato. En lugar del cableado tradicional, las PCB consisten en circuitos interconectados grabados en sus capas, lo que proporciona resistencia mecánica y conexiones eléctricas entre los diferentes componentes de la placa.

Las PCB se utilizan ampliamente porque estandarizan la construcción de circuitos, simplifican la fabricación y permiten la producción en masa de productos electrónicos. Son la base de todo, desde juguetes sencillos hasta complejos sistemas de control en aeronaves.

PCB de un vistazo

• Los PCB están diseñados por su eficiencia, durabilidad y ahorro de espacio.
• Están constituidos por al menos una capa de material conductor y una o más capas de material aislante.
• Las PCB pueden ser tan simples como una sola capa de material conductor o tan complejas como PCB multicapa con docenas de capas apiladas.
• Las placas PCB modernas incorporan características avanzadas como PCB rígido-flexibles, PCB HDI y componentes integrados.

¿Por qué existen diferentes tipos de placas de circuito impreso?

La industria electrónica requiere diversos tipos de placas de circuito impreso (PCB) para afrontar múltiples desafíos, como la interconexión de componentes de alta densidad, la gestión térmica del sistema, la integridad de la señal a alta velocidad, la robustez mecánica y el control de los costes de producción. El diseño de cada tipo de placa de circuito impreso busca optimizar uno o más parámetros críticos de rendimiento.

Los diferentes tipos de placas de circuito impreso incluyen:

• Tableros de una sola cara:Lo más simple, un lado del tablero con cobre.
• PCB de doble cara:Trazas en ambos lados, permitiendo componentes en ambos lados.
• PCB multicapa:Múltiples capas de trazas, separadas por láminas aislantes.

Los principales tipos de placas de circuito impreso existen porque:

• Algunas aplicaciones necesitan flexibilidad (los dispositivos portátiles necesitan placas de circuitos flexibles).
• Los datos de alta velocidad necesitan impedancia controlada y múltiples capas.
• Los entornos hostiles necesitan materiales ultraduraderos (por ejemplo, placas con núcleo de metal en LED).
• Los productos complejos necesitan ahorrar espacio y agregar confiabilidad (placas rígido-flexibles).

Principales tipos de placas de circuito impreso

Realizaremos un análisis y desglose en profundidad de los principales tipos de placas de circuitos impresos (PCB) y clasificaremos de manera integral las características de composición de la estructura de capas, el alcance específico de los escenarios aplicables y las manifestaciones destacadas de las ventajas centrales de cada tipo.

1. PCB de una cara

Las placas de circuito impreso de una sola cara son el tipo más simple de placa de circuito impreso. Consisten en una sola capa de material conductor (generalmente cobre) en una cara del material base. Todas las pistas del circuito y los componentes electrónicos se montan en esta cara de la placa.

Características Clave:

• Bajo costo.
• Fácil de diseñar y fabricar.
• Ideal para aplicaciones simples y de gran volumen.

2. PCB de doble cara

Las placas de circuito impreso de doble cara presentan pistas conductoras distribuidas tanto en su superficie superior como en la inferior. Esta estructura física permite a los ingenieros montar componentes electrónicos en ambos lados de la placa. La placa utiliza orificios pasantes chapados como medio de conexión. Estas vías establecen conexiones eléctricas entre las pistas conductoras de ambas superficies. En definitiva, este diseño permite la instalación de sistemas de circuitos complejos en espacios reducidos.

Características Clave:

• Componentes en ambos lados de la placa.
• Mayor densidad y flexibilidad de diseño en comparación con un solo lado.
• Más adecuado para circuitos que requieren más conexiones.

3. PCB multicapa

PCB multicapa (también escrito PCB multicapa) son placas complejas con tres o más capas de cobre, cada una separada por material aislante. Este tipo de placas de circuito impreso se utiliza cuando los diseños simples o de doble cara no satisfacen la creciente complejidad de las PCB multicapa en la electrónica actual.

Características Clave:

• Soporte para alta densidad de componentes y circuitos complejos.
• Integridad de señal mejorada gracias a planos de tierra/potencia dedicados.
• Interferencia electromagnética (EMI) reducida.

4. PCB rígidos

Placas de circuito impreso rígidas Son el tipo de placa de circuito impreso más utilizado. Este tipo de placa se fabrica con materiales de sustrato no flexibles. La placa de fibra de vidrio epoxi FR-4 es un ejemplo representativo de este tipo de sustrato. Las propiedades de los materiales rígidos permiten que la placa de circuito impreso mantenga su forma original al someterse a fuerzas de flexión. Esta característica también proporciona un soporte mecánico fiable para los componentes electrónicos montados en la placa.

Características Clave:

• No flexible (placa de circuito que no se puede flexionar).
• Durable y confiable.
• Rentable para la producción en masa.

5. PCB flexibles

La fabricación de placas de circuito flexibles Utiliza poliimida flexible u otros materiales poliméricos como sustrato. Este enfoque de diseño permite que las placas de circuitos alcancen formas físicas flexibles y plegables. En cuanto a la estructura específica, los ingenieros pueden diseñarlas en configuraciones de una, dos o varias capas.

Características Clave:

• Doblar, plegar o girar para adaptarse a espacios compactos.
• Ligero, ahorra espacio.
• Resiste vibraciones y movimientos.

6. PCB rígidos y flexibles

Placas de circuitos rígidos y flexibles Son un tipo especial de placa de circuito impreso. Integran regiones rígidas y flexibles en una única estructura. Este diseño híbrido admite soluciones de empaquetado tridimensionales, lo que permite a los diseñadores plegar y personalizar la forma de la placa dentro de carcasas compactas.

Características Clave:

• Combine los beneficios de las PCB rígidas y flexibles.
• Reducir conectores y cables dentro de un dispositivo.
• Mejora la confiabilidad y la resistencia a golpes y vibraciones.

7. PCB con núcleo metálico

Los sustratos metálicos utilizan materiales a base de aluminio o cobre. Estos dos tipos de sustratos metálicos sustituyen a los paneles aislantes tradicionales. Este diseño estructural logra una gestión térmica eficiente. Permite la rápida disipación del calor generado por los componentes de alta potencia durante su funcionamiento. Una conducción térmica eficaz mejora significativamente la fiabilidad operativa de los componentes electrónicos.

Características Clave:

• Excelente conductividad térmica.
• Ideal para circuitos de alta corriente y LED.

8. PCB HDI

Placas de circuito impreso de interconexión de alta densidad Utilizan microvías y tecnología avanzada de apilamiento. Este enfoque de diseño permite alojar más circuitos en un espacio reducido. Estas placas de circuitos son indispensables en dispositivos miniaturizados de alta velocidad.

Características Clave:

• Miniaturización, componentes de paso fino.
• Alta densidad de circuitos.

Estructura y capas de las placas PCB

La realización funcional de todas las placas de circuito impreso depende de su estructura central y su diseño en capas. Ya sean placas de una, dos o varias capas, su funcionalidad y durabilidad a largo plazo dependen de la estructura central y el diseño en capas. En concreto, el número de capas de la placa de circuito es un factor crítico. El método de apilamiento de las capas de señal y las capas aislantes es otro factor determinante. El proceso de conexión entre capas también es crucial. Estos factores, en conjunto, determinan el rendimiento final de los productos electrónicos. También afectan la viabilidad de la producción de placas de circuito y el coste total del proyecto.

Anatomía de una PCB

Independientemente del tipo de PCB, todas las placas se construyen a partir de estas capas básicas:

Tableros de una cara

• Constan de una sola capa de cobre sobre el sustrato.
• Se utiliza para los circuitos más simples y productos de bajo costo.
• Todos los componentes electrónicos están montados en un lado.

Tableros de doble cara

• Cuenta con trazas conductoras tanto en la superficie superior como en la inferior.
• Los componentes de ambos lados aumentan la complejidad y la densidad del circuito.
• Las vías proporcionan conexiones eléctricas entre diferentes capas.

PCB multicapa

• Múltiples capas de material conductor separadas por aislamiento.
• Principales tipos de arquitectura de circuitos impresos para circuitos de alta velocidad y alta densidad.
• Las placas incluyen planos de tierra y alimentación internos para mejorar el rendimiento y controlar la EMI.
• Puede constar de 3 a 50 capas diferentes, según la complejidad.

Materiales clave de PCB utilizados

La selección de los materiales de las placas de circuito impreso (PCB) es fundamental para garantizar el rendimiento de las mismas. Elegir el material adecuado es esencial para su rendimiento eléctrico, resistencia mecánica y capacidad de gestión térmica. Durante el proceso de fabricación, las placas de circuito impreso suelen emplear materiales especiales con baja pérdida dieléctrica. Esta característica del material garantiza la fiabilidad del proceso de transmisión de señales, a la vez que prolonga la vida útil de la placa.

Materiales base comunes para PCB

Consideraciones sobre el diseño y la fabricación de PCB

Eficaz Diseño y fabricación de PCB Determina el éxito y la fiabilidad de sus productos electrónicos. Cada decisión, desde el número de capas y los materiales hasta el ancho de las pistas, afecta el rendimiento y la viabilidad de fabricación de la placa de circuito.

Consideraciones clave de diseño

• Colocación de componentes: En el proceso de diseño de placas de circuito impreso multicapa, los ingenieros deben planificar racionalmente la disposición de los componentes electrónicos. Este principio de diseño busca lograr rutas de señal más cortas y directas. La optimización de las rutas de señal es fundamental para garantizar la integridad de la señal.

• Enrutamiento de señal: Durante la fase de diseño de circuitos, los ingenieros deben emplear trazas más anchas para las líneas eléctricas. Para evitar cortocircuitos, se deben establecer las distancias eléctricas adecuadas. En diseños de circuitos de alta velocidad, un control preciso de la impedancia es esencial. En conjunto, estos requisitos garantizan el funcionamiento estable del sistema de circuitos y mantienen la calidad de la señal.

• Gestión térmica: El diseño de placas de circuitos incorpora diversas tecnologías de disipación de calor. Se utilizan áreas de vertido de cobre para ampliar la superficie de disipación de calor de la placa. Las vías térmicas facilitan la transferencia de calor entre las diferentes capas de la placa. Los sustratos metálicos mejoran eficazmente la conductividad térmica general de la placa. Cuando es necesario, los ingenieros instalan disipadores de calor independientes para los componentes de alta potencia. Estas tecnologías, en conjunto, disipan el calor generado durante el funcionamiento de los componentes de potencia.

• Apilamiento de capas: Según la complejidad del circuito, las PCB multicapa permiten planos de alimentación y tierra dedicados para la supresión de ruido.

• Restricciones de fabricación: Comprender a fondo las especificaciones técnicas del fabricante es fundamental para garantizar el éxito del diseño de la placa de circuito. Debe aclarar los parámetros mínimos de ancho de pista que el fabricante puede procesar. También es necesario especificar los parámetros mínimos de espaciado de pista que puede manejar. Además, debe confirmar el rango de tamaños de vía que el fabricante puede lograr. Asimismo, debe familiarizarse con las opciones estandarizadas de grosor de placa de circuito que ofrece. Estos parámetros específicos de capacidad de fabricación determinan directamente la viabilidad del diseño de la placa de circuito.

• Ensamblaje final de PCB: Diseñe procesos de ensamblaje automatizados y considere el acceso a puntos de prueba para facilitar la verificación y la depuración.

Errores comunes

• Un enrutamiento demasiado denso en placas de una o dos caras puede provocar diafonía y EMI.
• Un tamaño de vía o de almohadilla inadecuado puede provocar fallas en el ensamblaje.
• La mala elección de materiales puede acortar la vida útil cuando el producto funciona en entornos hostiles.

Aplicaciones de los distintos tipos de PCB

Las placas de circuito impreso se utilizan en prácticamente todos los campos de aplicación. Cada tipo principal de placa de circuito impreso está específicamente optimizado para satisfacer requisitos específicos de rendimiento eléctrico, exigencias estructurales mecánicas y diversos desafíos que plantean los entornos de aplicación reales.

Dónde se utilizan ampliamente los PCB

• Tableros de una sola cara:Juguetes, calculadoras y aparatos domésticos utilizados en electrónica de consumo, donde la complejidad es baja.
• PCB de doble cara:Los electrodomésticos, equipos de audio y controles de iluminación ofrecen mayor densidad.
• PCB multicapa:Computadoras portátiles, teléfonos inteligentes, hardware de red, servidores, equipos militares/aeroespaciales: se utilizan en circuitos avanzados, de alta velocidad o alta confiabilidad.
• PCB rígidos:En las computadoras convencionales, televisores y unidades de control electrónico (ECU) de automóviles, se utilizan PCB rígidas por su resistencia y confiabilidad.
• PCB flexibles:Dispositivos portátiles, impresoras y cámaras digitales: las placas de circuitos flexibles se adaptan a aplicaciones móviles compactas.
• Tablas rígido-flexibles:Módulos aeroespaciales, implantes médicos y equipos industriales robustos: las placas híbridas abordan las limitaciones de vibración y forma.
• PCB HDI:Tabletas, equipos 5G y sensores IoT: dispositivos miniaturizados donde el espacio y la integridad de la señal son primordiales.
• Placas con núcleo metálico:LED e inversores de alta corriente: perfectos para una distribución eficiente del calor.
• Tableros de cerámica:Sensores de coche, amplificadores de RF, microondas y electrónica de alta frecuencia.

Cómo elegir el tipo de placa de circuito impreso adecuado para su proyecto

La placa adecuada para su proyecto depende de:

• Complejidad del circuito (¿Cuántas conexiones? ¿Alta velocidad? ¿Requerimientos de potencia?)
• Durabilidad requerida, resistencia a vibraciones y al medio ambiente.
• Factor de forma y espacio disponible
• Necesidades de gestión térmica o disipación de calor
• Presupuesto de producción y volumen esperado

Tabla de selección

Preguntas Frecuentes

P: ¿Cuál es la diferencia entre los tableros de una cara y los de doble cara?

R: Una PCB de una sola cara consta de una sola capa de material conductor con todas las pistas y componentes del circuito en una cara. Las placas de una sola cara se construyen para los circuitos más simples, donde la densidad y la complejidad son bajas, y se utilizan a menudo en productos electrónicos y juguetes económicos. Por el contrario, una PCB de doble cara tiene pistas de cobre en ambas caras, lo que permite diseños más compactos y circuitos más complejos al colocar los componentes en ambos lados de la placa. Las PCB de doble cara tienen pistas conductoras conectadas mediante vías y son comunes en la electrónica de consumo e industrial, donde se requiere espacio y una complejidad moderada.

P: ¿En qué se diferencian las PCB multicapa de otros tipos de PCB comunes?

R: Las PCB multicapa constan de tres o más capas de material conductor separadas por láminas de material aislante. Estas placas también incluyen planos de alimentación y tierra dedicados, lo que las hace ideales para aplicaciones de alta velocidad, alta frecuencia o alta densidad. Ofrecen una integridad de señal superior, menor interferencia electromagnética y mayor densidad de componentes. Utilizadas en dispositivos avanzados como teléfonos inteligentes, servidores y enrutadores de alta velocidad, la complejidad de las PCB multicapa permite a los ingenieros abordar estrictas restricciones de rendimiento, EMI y diseño.

P: ¿Qué es una PCB rígido-flexible y dónde se combinan las PCB rígidas y flexibles?

R: Una PCB rígido-flexible es un circuito híbrido que combina las ventajas de las PCB rígidas y flexibles. Algunas partes de la placa se mantienen rígidas, lo que proporciona un montaje y soporte robustos para conectores o componentes grandes, mientras que las áreas flexibles pueden doblarse y flexionarse en esquinas o adaptarse a espacios reducidos. Este tipo de placa de circuito impreso se utiliza comúnmente en la industria aeroespacial, dispositivos portátiles y médicos, donde se requiere una combinación de estabilidad mecánica, compacidad y flexibilidad.

P: ¿Por qué es importante el material de la PCB?

R: El material de PCB elegido (como FR-4, poliimida, núcleo cerámico o metálico) afecta el rendimiento eléctrico, la disipación térmica, el número de capas, la flexibilidad y la resistencia a entornos hostiles. Por ejemplo, las placas con núcleo metálico se utilizan en la iluminación LED para la disipación de calor, mientras que los sustratos cerámicos son cruciales para aplicaciones de alta frecuencia y alta temperatura.

P: ¿Puede resumir los principales tipos de placas de circuito impreso?

R: Los principales tipos de placas de circuito impreso son:

• PCB de una sola cara (la más simple, un lado de la placa)
• PCB de doble cara (pistas conductoras en ambos lados)
• PCB multicapa (tres o más capas)
• PCB rígidos (no flexibles)
• PCB flexibles (flexibles)
• PCB rígido-flexible (híbrido rígido y flexible)
• Placas con núcleo metálico (para gestión del calor)
• PCB HDI (alta densidad para miniaturización)
• Placas de cerámica (para extremos de frecuencia/térmicos)

P: Para aplicaciones avanzadas, ¿qué tipos de placas de circuito impreso se utilizan?

R: En campos avanzados, como la industria aeroespacial, el 5G, la seguridad automotriz y los dispositivos médicos, los ingenieros confían en PCB multicapa, PCB rígido-flexibles, PCB HDI, placas cerámicas y placas con núcleo metálico. Estos diferentes tipos de PCB son ideales para aplicaciones que requieren circuitos complejos, miniaturización o rendimiento en entornos hostiles.

P: ¿Cuáles son los tipos de PCB más comunes que se encuentran en los productos de consumo?

R: La mayoría de los productos de consumo utilizan placas de una sola cara para electrónica básica, PCB de doble cara para complejidad moderada (como electrodomésticos) y PCB multicapa en teléfonos inteligentes, computadoras y dispositivos de red.

P: ¿Cómo afecta el número de capas a mi diseño?

R: El número de capas determina la compacidad, complejidad y velocidad de sus placas PCB. Un mayor número de capas permite una mejor distribución de la energía, la integridad de la señal y la compatibilidad con diseños de alta densidad, pero también aumenta los costos y la complejidad de fabricación.

P: ¿Existen opciones ecológicas en el diseño y fabricación de PCB?

R: Sí, las prácticas modernas de diseño y fabricación de PCB incluyen acabados de superficie sin plomo, procesamiento a base de agua, materiales reciclables y diseños de placas modulares para facilitar la reparación y el reciclaje.

Conclusión y puntos clave

La importancia de comprender los tipos de PCB

Seleccionar el tipo correcto de placa de circuito impreso (PCB) es crucial para el costo, el rendimiento, la durabilidad y el éxito a largo plazo de los productos electrónicos. Gracias a la innovación continua, se pueden adaptar diferentes tipos de PCB para todo tipo de aplicaciones, desde un juguete infantil hasta un sistema de guía para naves espaciales. Conocer las ventajas y desventajas de cada tipo de PCB, desde PCB de una sola cara hasta PCB multicapa y PCB rígido-flexible, le ayuda a encontrar el equilibrio perfecto entre sus necesidades eléctricas, espacio físico y presupuesto.

Las PCB se utilizan ampliamente precisamente por su diversidad, escalabilidad y personalización para prácticamente cualquier propósito en la industria electrónica. Nuevas tendencias como el sistema en paquete, la HDI avanzada y las placas de componentes integradas están allanando el camino para diseños aún más compactos y potentes.
