Introducción: ¿Alúmina, conductora o aislante?
Cuando consideramos materiales de alto rendimiento para la gestión térmica o el aislamiento eléctrico, la alúmina se sitúa constantemente a la cabeza en aplicaciones industriales. ¿Es conductora la alúmina? Conocer su conductividad ayuda a los profesionales a elegir cerámico Materiales para aplicaciones de alta temperatura, electrónica de potencia y circuitos electrónicos sofisticados.
Respuesta corta:
Alúmina (óxido de aluminio, Al₂O₃) no est Es conductor eléctrico. Se utiliza como aislante eléctrico de alta calidad con excelente conductividad térmica. Gracias a estas dos características, se emplea ampliamente en placas cerámicas, aislantes de alta tensión y componentes de disipación térmica.
¿Qué es la alúmina (óxido de aluminio)?
La alúmina es el compuesto químico con la fórmula Al₂O₃. Se forma cuando el aluminio reacciona con el oxígeno, produciendo un material cerámico cristalino, duro y de alto punto de fusión. Este mineral natural se encuentra en forma de corindón —que incluye las gemas rubí y zafiro—, pero también se extrae del mineral de bauxita en grandes cantidades a nivel industrial.
Propiedades clave de la alúmina:
- Fórmula química: Al₂O₃ (2 átomos de aluminio, 3 átomos de oxígeno)
- Estructura cristalina: Empaquetamiento hexagonal compacto (α-alúmina)
- Color: Blanco, incoloro cuando es puro; el color varía con las impurezas en los cristales.
- Dureza: Mohs 9 (solo superado por el diamante)
- Alto punto de fusión: ~2072 °C (es una temperatura alta para placas o componentes cerámicos)
- Resistencia al desgaste: Excelente, con una durabilidad superior a la de la mayoría de los metales y polímeros en entornos abrasivos.
- Estabilidad térmica: Excelente, no se descompone ni se derrite en la mayoría de las condiciones prácticas.
¿Por qué es importante la alúmina?
- Se utiliza como materia prima para el polvo de alúmina en algunas cerámicas técnicas y materiales compuestos avanzados.
- Fundación para la fabricación de aluminio, abrasivos, herramientas de corte, biocerámica, condensadores y algunos productos más.
- Las cerámicas de alúmina se utilizan habitualmente en una amplia gama de aplicaciones de alta temperatura.

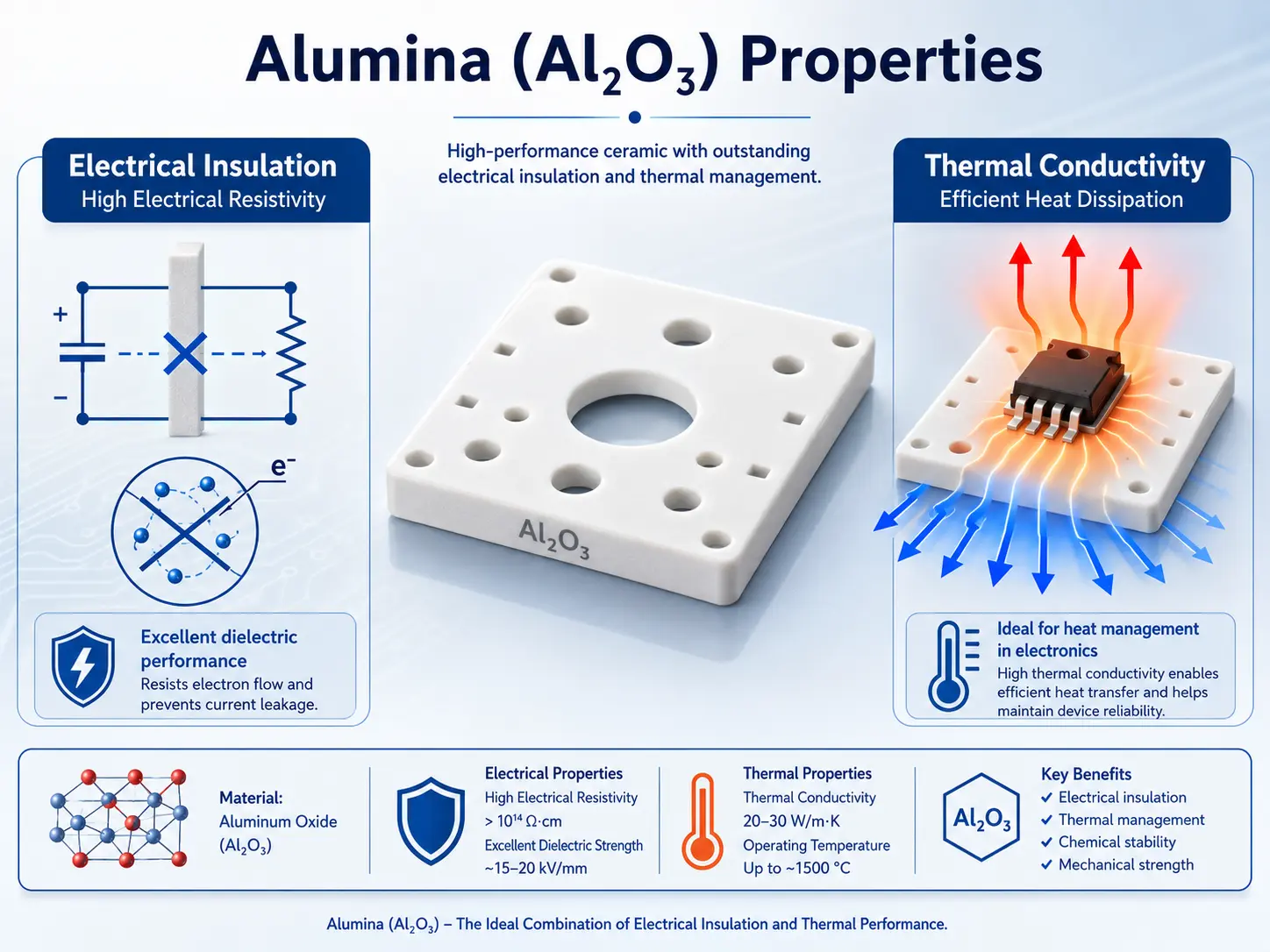

Propiedades de la alúmina: ¿Por qué se utiliza en cerámicas avanzadas?
Las propiedades de la alúmina normalmente hacen que las Estándar para cerámicas electrónicas, estructurales y de alto rendimiento. He aquí el porqué:
Propiedades térmicas y eléctricas clave de la alúmina (Al₂O₃)
| Propiedad | Valor (típico) | Explicación |
| Densidad | 3.95–4.0 g/cm³ | Soporte mecánico robusto y de alta densidad |
| Dureza | 9 (en la escala de Mohs) | Resistencia al desgaste y a la abrasión |
| punto de fusión | 2072 ° C | Estabilidad térmica excepcional para uso a altas temperaturas. |
| Conductividad Térmica | 24–30 W/m·K | Buen rendimiento térmico, mucho mejor que el vidrio o los polímeros. |
| Conductividad eléctrica | ~1×10⁻¹⁴ S/m | Muy bajo, casi un aislante perfecto a temperatura ambiente. |
| Resistencia dieléctrica | 10–20 kV/mm | Aislamiento de alto voltaje, rara vez se produce una ruptura. |
| Permitividad relativa (εr) | 9-10 | Alta constante dieléctrica, excelente para condensadores y circuitos de radiofrecuencia. |
| Resistencia química | Excelente | No reacciona con la mayoría de los productos químicos o gases. |
| Coeficiente de expansión térmica | 7–8 × 10⁻⁶ /°C | Combina con muchos metales utilizados en electrónica. |
Conductividad de la alúmina: explicación de la conductividad eléctrica y térmica.
¿La alúmina es conductora? Analicemos ambos aspectos: la conductividad eléctrica y la conductividad térmica.
Conductividad eléctrica:
- La conductividad eléctrica de la alúmina es muy baja.
- Excelente resistencia eléctrica debido a la falta de 3 electrones o vías conductoras de iones.
- Se utiliza en aplicaciones donde el aislamiento eléctrico es obligatorio, como en aislantes de bujías, materiales de sustrato para electrónica de potencia y carcasas.
Conductividad térmica:
- La alúmina es un material cerámico conductor del calor, y su conductividad térmica es mucho mejor que la del vidrio u otros plásticos.
- Para permitir que el calor pase de manera eficiente en la gestión térmica de circuitos electrónicos y LED de alta potencia.
- La combinación de propiedades hace que la alúmina sea única: posee una buena conductividad térmica y un alto aislamiento eléctrico.
Conductividad eléctrica de las cerámicas de alúmina
¿Por qué la alúmina no es conductora?
- En el aluminio y el oxígeno existen fuertes enlaces iónicos/covalentes en la red cristalina, que bloqueaban los electrones en posiciones específicas simultáneamente.
- Su amplia banda prohibida de energía (8.8 eV+) impide el flujo de corriente eléctrica.
Conductividad de la alúmina frente a otros materiales
| Material | Conductividad eléctrica (S/m) | Conductividad Térmica (W/m·K) | Uso en circuitos |
| Aluminio: | 3.8×10⁷ | 237 | Conductor, disipador de calor |
| Cobre | 5.96×10⁷ | 400 | Conductor, disipador de calor |
| Alúmina (óxido de aluminio) | ~1×10⁻¹⁴ | 24-30 | Aislante, sustrato |
| FR-4 (Epoxi/Fibra de vidrio) | <1×10⁻¹⁴ | 0.3-0.4 | Sustrato de PCB |
| Placa de cerámica de alúmina | ~1×10⁻¹⁴ | 24-30 | Aislante, difusor de calor |
¿Es la alúmina un excelente aislante eléctrico?
La alúmina sigue siendo un material cerámico líder gracias a su excelente aislamiento eléctrico. La alúmina de alta pureza mantiene una alta resistividad bajo alto voltaje y frecuencia, bloqueando la corriente eléctrica de manera eficiente.
Puntos claves:
- Resistencia dieléctrica: 10–20 kV/mm: valor de referencia para materiales cerámicos.
- Fugas eléctricas mínimas: El circuito está protegido incluso cuando se expone a sobretensiones, por lo que la corriente que fluye a través del sustrato de alúmina es prácticamente insignificante.
- Estabilidad de la frecuencia: Las propiedades aislantes de la cerámica de alúmina en el rango de microondas (frecuencia GHz) la convierten en un material ideal para equipos de comunicación avanzados.
¿Por qué utilizar alúmina como aislante eléctrico?
- En el campo de la electrónica de potencia, los sustratos que poseen simultáneamente alta conductividad térmica y aislamiento eléctrico son ventajosos y, por lo tanto, se utilizan comúnmente en módulos MOSFET e IGBT. La alúmina, en particular, posee propiedades de disipación de calor y la capacidad de evitar fugas entre terminales.
- Las cerámicas de alúmina presentan resistencia a la ruptura dieléctrica y alta resistencia al calor, por lo que se utilizan ampliamente para aislantes de bujías de automóviles.
- En las unidades de radiofrecuencia y microondas, se prefieren los sustratos de alúmina de alta pureza para reducir la pérdida de señal y las interferencias. Su pureza y calidad cristalina minimizan eficazmente la pérdida de energía de alta frecuencia.

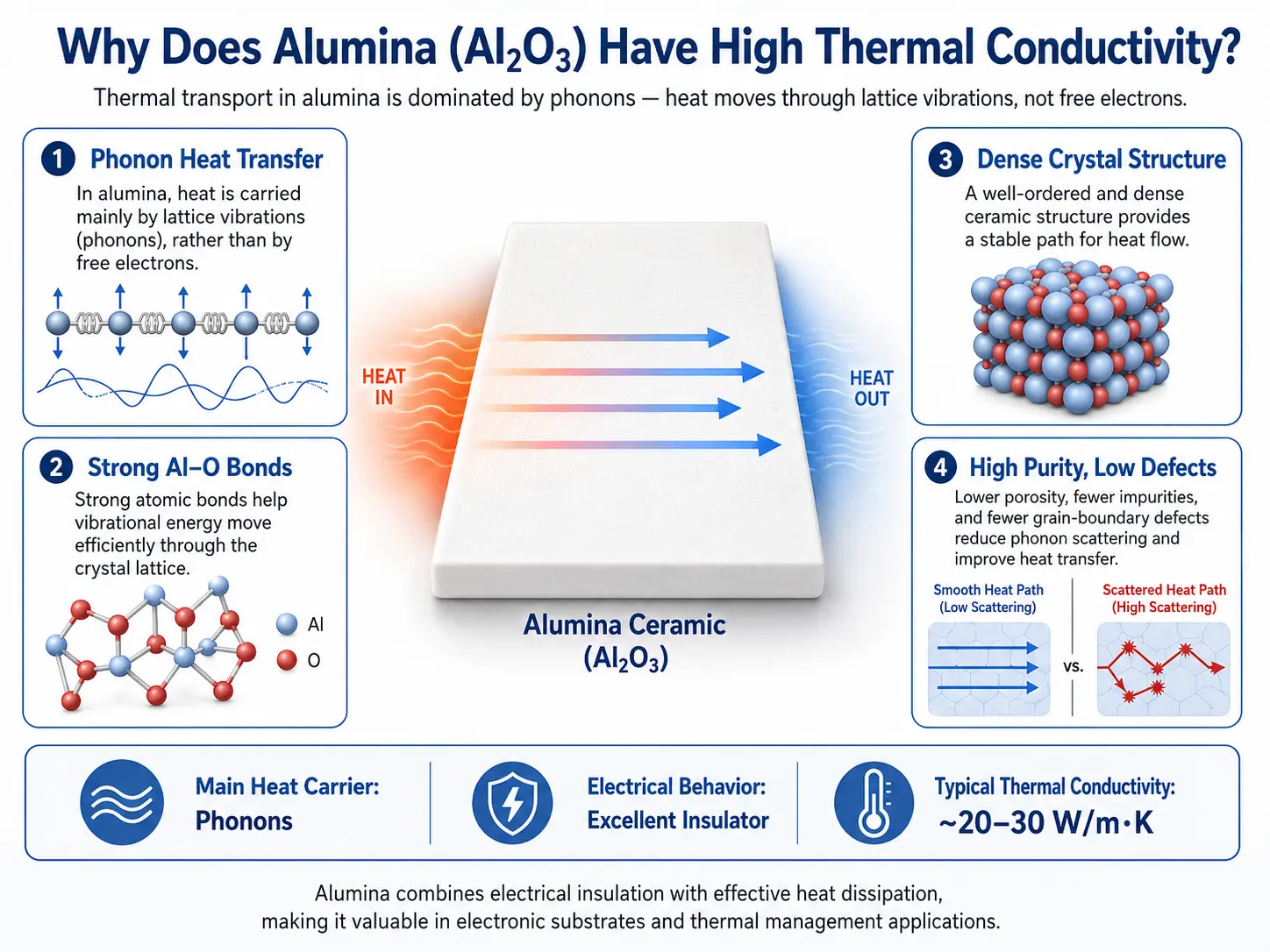

Alta conductividad térmica de la alúmina: ¿Cómo funciona?
La alta conductividad térmica en las cerámicas de aluminio no es una coincidencia, sino el resultado tanto de la química como del procesamiento:
Mecanismos de conductividad térmica:
- Fonones: La cerámica transmite el calor a través de vibraciones de la red cristalina en lugar de electrónicas. La estructura cristalina estable de la alúmina puede permitir una transmisión eficiente de fonones.
- Límites de grano y pureza: La alúmina de alta pureza tiene pocos defectos internos y resistencia en los límites de grano, además de poseer una buena conductividad térmica.
- Estabilidad térmica: La alúmina mantiene un rendimiento térmico estable por encima de los 1000 °C, superando a los polímeros y a los materiales de vidrio.
Aplicaciones industriales que requieren gestión térmica y aislamiento eléctrico:
- Módulos LED: La alúmina se utiliza normalmente para sustratos cerámicos de PCB, ya que mueve el calor de manera eficiente lejos de los LED de potencia, puede reducir el estrés térmico y mejorar los dispositivos.
- Transistores de potencia y amplificadores: Una alta conductividad térmica garantiza que los componentes se mantengan fríos incluso bajo carga máxima, cuando las propiedades aislantes evitan fallos catastróficos.
- Fabricación de semiconductores: Los soportes para obleas y el sistema de transporte de componentes están fabricados con alúmina de alta conductividad térmica, para garantizar la estabilidad dimensional y el flujo de calor durante los ciclos de procesamiento rápidos.
Cerámicas de alúmina: aplicaciones industriales y estudios de caso.
Las cerámicas de alúmina se utilizan en una gama cada vez mayor de campos, debido a su combinación única de propiedades:
Aplicaciones líderes
- Aisladores de alta tensión: Los aisladores de líneas de transmisión, los soportes de interruptores automáticos y los materiales de bujes dependen de la alúmina para obtener resistencia mecánica y eléctrica.
- Componentes resistentes al desgaste: Los sellos de las bombas, los asientos de las válvulas y las boquillas utilizan cerámica de alúmina por su resistencia a la abrasión y a la corrosión.
- Semblanzacerámica: Los implantes ortopédicos, las prótesis dentales y las hojas de bisturí quirúrgico aprovechan la resistencia al desgaste, la inercia química y la biocompatibilidad de la alúmina de alta pureza.
- Condensadores y electrónica avanzada: El polvo de alúmina es el componente principal de los condensadores cerámicos multicapa (MLCC), los filtros estables a la temperatura y los componentes pasivos.
- Materiales de interfaz térmica: Los rellenos de alúmina proporcionarán tanto aislamiento eléctrico como un excelente rendimiento térmico.
Caso práctico: Sustratos para LED de alta potencia
Un fabricante de LED sustituyó las placas de circuito FR-4 por placas de cerámica de alúmina para su línea de iluminación industrial de gran altura:
- Resultado: Una vida útil del producto cinco veces mayor, una temperatura de funcionamiento un 30 % menor y la ausencia de devoluciones por fallos de aislamiento se atribuyen directamente a la conductividad térmica y las propiedades de aislamiento eléctrico de la alúmina.
Propiedades aislantes de la alúmina en aplicaciones de alta temperatura
Las aplicaciones de alta temperatura requieren materiales que combinen propiedades térmicas y eléctricas. La estabilidad térmica de la alúmina la convierte en la segunda cerámica más rentable.
- No se ablanda ni se funde por debajo de 2000 °C: La alúmina es dimensionalmente estable.
- Resistencia química: La mayoría de los ácidos, álcalis y disolventes son inertes, especialmente a altas temperaturas.
- Sin migración de iones: Para evitar fugas de corriente y degradación del material bajo tensión de campo eléctrico.
Casos de uso:
- Calentadores y hornos industriales: Las placas y tubos de alúmina resisten los ciclos más severos.
- Componentes de los encendedores y fusibles: La resistencia eléctrica de la alúmina permanece inalterada durante años de arco de alto voltaje.
- Vacío y sector aeroespacial: Ausencia total de desgasificación: algo vital para sistemas de alta fiabilidad y de misión crítica.
Fabricación con polvo de alúmina y compuestos cerámicos avanzados.
La alúmina se puede producir mediante diversos procesos industriales, partiendo de mineral de bauxita purificado. La pureza, el tamaño de partícula y la morfología del polvo se ajustan al componente final.
Pasos de procesamiento:
- Calcinación: Producir polvo de alúmina de fase pura en cerámicas avanzadas.
- formando: Entre las técnicas también se incluyen el moldeo por cinta (para placas delgadas), el prensado isostático (para formas densas) y la extrusión (para tubos y varillas).
- Sinterización: El componente se somete a altas temperaturas para lograr la máxima densidad y optimizar tanto la conductividad térmica como las propiedades de aislamiento.
- Acabado: El mecanizado, la metalización (para placas de circuito impreso) y los tratamientos superficiales se aplican habitualmente para cumplir con los requisitos eléctricos y mecánicos.
Compuestos cerámicos:
- Cuando se requiere un mayor rendimiento, la alúmina se mezcla con zirconia, carburo de silicio u otros refuerzos para obtener una combinación de propiedades a medida (tenacidad, resistencia al choque térmico, etc.).
Grado y pureza: cómo la pureza de la alúmina afecta la conductividad.
Se necesita alúmina de alta pureza (≥99%) para aplicaciones que no requieren alta demanda:
- Mayor resistencia eléctrica: Menos impurezas iónicas significa menos fugas de corriente.
- Mayor conductividad térmica: Los cristales libres de impurezas permiten una transmisión de fonones más eficaz.
- Constante dieléctrica estable: Necesarios para circuitos de RF/microondas de precisión, resonadores de baja pérdida.
Cómo afecta la pureza a las propiedades de la alúmina
| Grado de pureza (%) | Conductividad eléctrica (S/m) | Conductividad Térmica (W/m·K) | Aplicaciones principales |
| 96 | ~1×10⁻¹⁴ | 24 | Cerámica estándar, PCB |
| 99 – 99.6 | Menor (mejor aislante) | 27-29 | RF, bio, alta fiabilidad |
| 99.99+ | Ultra bajo | 30+ | Semiconductor/zafiro, alta frecuencia |
Comparación de la alúmina frente a otras cerámicas de óxido y sustratos para PCB
Cerámica de alúmina frente a FR-4 (epoxi/vidrio):
- Conductividad térmica: Alúmina 24–30 W/m·K frente a y FR-4's 0.3.
- Aislamiento electrico: Ambos materiales son buenos, pero solo la alúmina se mantiene estable a voltajes y frecuencias más altos.
- Límite de alta temperatura: La alúmina funciona a temperaturas superiores a 1000 °C, mientras que el FR-4 se degrada entre 130 °C y 150 °C.
Alúmina frente a nitruro de aluminio (AlN):
- AlN: Mayor conductividad térmica (hasta 170 W/m·K), pero más sensible a la humedad y más caro.
Preguntas frecuentes: Resistencia eléctrica, aislamiento y comportamiento conductivo
P: ¿La alúmina es conductora a altas temperaturas?
R: No, a menos que se funda (~2072 °C) o tal vez se dope en gran medida; sigue siendo un excelente aislante eléctrico hasta ese punto.
P: ¿Se utilizan cerámicas de óxido de aluminio en la fabricación de placas de circuito impreso?
A: ¡Sí! La alúmina es importante para las placas de circuito impreso cerámicas, incluso para diseños de alta potencia y de radiofrecuencia/alta frecuencia.
P: ¿Se puede hacer que la alúmina sea conductora?
R: Solo mediante el dopaje con óxidos metálicos específicos, y pierde sus beneficios aislantes; rara vez se utiliza en la práctica.
P: ¿Son todas las cerámicas de alúmina iguales?
R: No. El grado, la pureza y la microestructura (tamaño del grano, porosidad) afectan drásticamente tanto a las propiedades térmicas como a las eléctricas.
Ejemplos visuales: Alúmina en dispositivos del mundo real
- Módulo de alimentación industrial: La placa cerámica se fabricó con un 96 % de alúmina para garantizar su conductividad térmica y aislamiento eléctrico.
- Carcasa de implante médico: Está fabricado con alúmina de alta pureza para garantizar la biocompatibilidad y el aislamiento eléctrico.
- Módulo LED: Los LED de potencia SMD, al estar generalmente unidos a un sustrato cerámico de alúmina, garantizan una mayor durabilidad y un buen rendimiento térmico.
- Sustrato del filtro de RF: El 6% de alúmina también se ajusta para obtener una constante dieléctrica alta con una tangente de pérdidas baja.
Conclusión: Por qué la alúmina sigue siendo crucial para la conductividad y la gestión térmica.
La alúmina —conocida también como óxido de aluminio (Al₂O₃)— no tiene rival en el mundo de las cerámicas avanzadas gracias a su combinación única de aislamiento eléctrico y buena conductividad térmica. Esta combinación de propiedades hace que la cerámica de alúmina sea indispensable en aplicaciones industriales críticas que exigen tanto un alto rendimiento térmico como seguridad eléctrica.
Puntos Clave
- La alúmina no es conductora de electricidad y actúa como un excelente aislante eléctrico en los entornos más exigentes. Sus propiedades eléctricas son estables a voltajes y frecuencias muy elevadas, lo que la convierte en el sustrato ideal para sistemas de radiofrecuencia, microondas y electrónica de potencia.
- La conductividad térmica de la alúmina supera con creces la de la mayoría de las cerámicas de óxido y la de todos los plásticos de buena calidad, proporcionando una gestión térmica eficiente para los componentes y generando un calor significativo, por ejemplo, en los LED, los módulos de potencia y la electrónica automotriz.
- La alúmina de alta pureza garantiza la menor conductividad eléctrica, la mayor fiabilidad y unas propiedades dieléctricas uniformes, por lo que es necesaria para aplicaciones médicas, aeroespaciales y de telecomunicaciones de alta frecuencia.
- La alúmina se utiliza porque resiste el desgaste y los ataques químicos, además de conservar sus propiedades aislantes, un rendimiento que se mantiene incluso en entornos de alta temperatura y alta tensión.
Consejos prácticos para ingenieros y diseñadores
- Al diseñar para lograr una alta conductividad térmica y aislamiento eléctrico, podemos verificar el grado de alúmina y preguntar sobre su microestructura y contenido de impurezas. Una mayor pureza y una estructura de grano más densa darán como resultado un mejor rendimiento.
- Para la selección de sustratos cerámicos para PCB o aplicaciones de alta temperatura, debemos tener en cuenta la estabilidad térmica, la resistencia al desgaste y las propiedades químicas inigualables de la alúmina.
- En aplicaciones donde el aislamiento eléctrico y la disipación térmica son igualmente cruciales —por ejemplo, en la iluminación LED de alta potencia, las placas de RF y los transistores de potencia—, la alúmina se utiliza normalmente para garantizar la seguridad y la durabilidad del dispositivo.
- En el diseño de cerámicas avanzadas, la incorporación de polvo de alúmina con otros materiales cerámicos, mediante el uso de estructuras compuestas, no solo permite ajustar con precisión las propiedades, sino que también ofrece la mejor combinación de eficiencia y fiabilidad gracias a la alúmina.
Mirando hacia el futuro
A medida que los dispositivos electrónicos alcanzan mayores densidades de potencia y reducen su tamaño, la conductividad y las propiedades de aislamiento eléctrico de materiales como la cerámica de alúmina adquieren mayor importancia. El contenido de alúmina y el uso de placas, compuestos y sustratos cerámicos avanzados de alta pureza abren nuevas fronteras en la gestión térmica, la fabricación de productos electrónicos y la durabilidad de equipos industriales.
¿Es la alúmina adecuada para su aplicación?
Si el cliente busca un material cerámico que soporte temperaturas extremas, mantenga el aislamiento eléctrico y dure años sin degradarse, la alúmina sigue siendo una excelente opción. Sus aplicaciones abarcan desde las placas cerámicas más sencillas hasta los componentes semiconductores de alta tecnología. La ciencia lo confirma: para una combinación de propiedades aislantes, buena conductividad térmica y resistencia a la tensión, ningún otro material supera a la cerámica de alúmina.
¿Listo para aprovechar el potencial único y la durabilidad de la cerámica de alúmina para su próximo proyecto?
Consulte con un proveedor de cerámica técnica.Especifique el grado y la pureza de alúmina adecuados para sus necesidades y desbloquee un nuevo nivel de rendimiento en sus diseños electrónicos industriales, automotrices, de energía o de alta frecuencia.
La alúmina no es solo una cerámica. Es la base de la gestión térmica y la seguridad eléctrica para el futuro de la electrónica.
