Beneficios de los materiales de alto Dk para el diseño de PCB

Introducción

Las placas de circuito impreso (PCB) constituyen la base fundamental de la industria electrónica moderna. Esta tecnología sustenta una amplia gama de dispositivos electrónicos, desde teléfonos móviles hasta complejos sistemas de comunicación aeroespacial. La selección de los materiales para las PCB es una de las decisiones más cruciales durante todo el proceso de diseño. Esta selección determina el rendimiento eléctrico, la integridad de la señal y la fiabilidad general del equipo final. Los sistemas electrónicos actuales experimentan un crecimiento sostenido en la demanda de operación a alta velocidad, procesamiento de alta frecuencia y miniaturización. Como resultado, en la industria de las PCB se están adoptando cada vez más materiales con una constante dieléctrica (Dk) más alta. Dichos materiales se refieren específicamente a laminados con alta constante dieléctrica.

Esta guía analizará en detalle las múltiples ventajas de los materiales para PCB con alta constante dieléctrica (alto Dk). Explica cómo la comprensión y la aplicación de valores altos de Dk y sus factores de disipación (FD) asociados influyen decisivamente en el diseño de la PCB y la fiabilidad del sistema. También demostrará el valor clave de estos materiales en aplicaciones específicas que exigen altos requisitos de rendimiento y fiabilidad en dispositivos electrónicos.

¿Qué es la constante dieléctrica (Dk) y por qué es importante?

La constante dieléctrica (Dk) de un material de PCB refleja directamente su capacidad para almacenar energía eléctrica. Este parámetro también determina las características de propagación de los campos electromagnéticos dentro de la PCB. En el diseño práctico de circuitos, el valor de Dk afecta significativamente el control de la impedancia de las trazas. También se relaciona con la calidad y la eficiencia de la transmisión de la señal. El valor de Dk influye además en la integridad de la alimentación. El nivel de diafonía de la señal también se ve afectado por este parámetro.

Cómo afecta el Dk al rendimiento de la PCB

• Propagación de señal:Los valores Dk más altos ralentizan la transmisión de la señal, lo que puede resultar ventajoso para un control de tiempo más estricto, un enrutamiento compacto y la reducción de las reflexiones de la señal.
• Coincidencia de impedancia:Lograr una impedancia específica para trazas de alta frecuencia y alta velocidad solo es posible seleccionando materiales con los valores Dk y Df correctos.
• Capacidad de almacenar energía eléctrica:Los materiales de alta densidad permiten una mayor capacitancia interplanar, algo crucial para el suministro de energía estable y el rendimiento de la PDN (red de distribución de energía).

Valor Dk y DF: Por qué ambos son importantes

Si bien el Dk afecta la velocidad de propagación de la señal, la tangente de pérdida (Df) indica cuánta señal se pierde en forma de calor. Para diseños de PCB de alta frecuencia y líneas de señal de alta velocidad, se prefieren materiales con un Dk más alto y un Df más bajo.

Materiales comunes de PCB y sus constantes dieléctricas

Beneficios clave de los materiales de alto Dk

Los materiales de PCB de alta densidad óptica (DK) ofrecen numerosas ventajas para ingenieros y fabricantes. A continuación, destacamos sus principales beneficios y mostramos por qué son esenciales para el diseño moderno de PCB.

Integridad de señal mejorada en aplicaciones de alta velocidad y alta frecuencia

• Reflexiones de señal reducidas:La adaptación adecuada de la impedancia, que se puede lograr mediante una cuidadosa selección del valor dk, minimiza las reflexiones de la señal, lo que protege contra errores de datos y pérdida de rendimiento.
• Rendimiento estable de alta frecuencia:Para aplicaciones de alta frecuencia, como estaciones base 5G, radar y Ethernet rápido, los materiales de alta densidad garantizan un rendimiento eléctrico constante, preservando una señalización rápida y precisa.

Integridad energética y gestión eficiente del calor

• Planos de potencia y planos de tierra:Un Dk más alto permite una mayor capacitancia interplanar entre los planos de potencia y tierra, lo que estabiliza el voltaje y admite PDN robustos, adecuados para FPGA y CPU de alta potencia.
• Disipación de calor eficiente:Algunos compuestos y cerámicas de alto DK también permiten una propagación del calor más eficiente, lo que evita puntos calientes térmicos y fallas de los componentes.

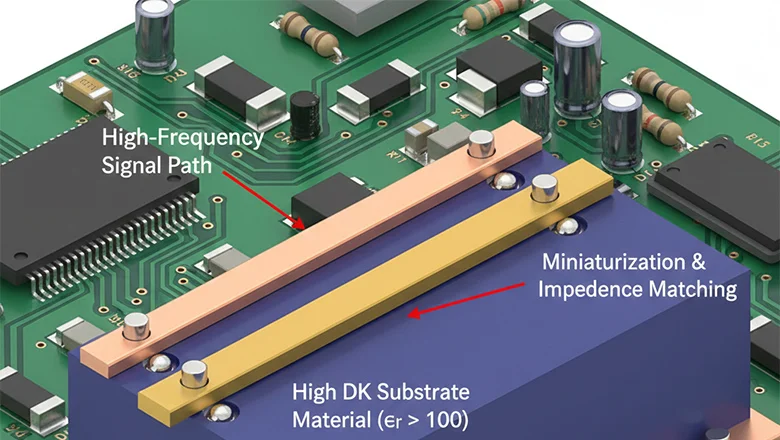

Miniaturización y alta densidad de enrutamiento

• Soporte para diseños compactos:Los materiales con mayor Dk reducen las longitudes mínimas de trazas, lo que permite un enrutamiento de trazas más denso y admite aplicaciones donde las limitaciones de espacio dictan el diseño.
• Permite apilamientos de PCB híbridos:El uso de un Dk alto en núcleos de potencia y un Dk bajo en capas de señal ofrece lo mejor de ambos mundos: tamaño compacto y rendimiento confiable y de alta velocidad.

Supresión superior de interferencias electromagnéticas (EMI)

• Los materiales con alta constante dieléctrica pueden confinar con mayor precisión el campo electromagnético dentro de la placa de circuito impreso (PCB). Este efecto de confinamiento reduce directamente la interferencia electromagnética y la diafonía de señales. Esta propiedad del material es crucial en aplicaciones digitales de alta velocidad. Los sectores de dispositivos médicos y electrónica automotriz también dependen de esta característica. El ruido generado en estos escenarios de aplicación puede fácilmente provocar fallos de funcionamiento en los equipos.

Versatilidad de aplicaciones

• Los materiales son adecuados para aplicaciones específicas:Gracias a sus propiedades únicas, los materiales de PCB de alta resolución son particularmente valiosos en telecomunicaciones, industria aeroespacial, imágenes médicas (MRI/CT), control automotriz y cualquier aplicación que involucre operación de alta frecuencia.

Aplicaciones e industrias que aprovechan materiales de alto Dk

Los materiales de PCB de alta densidad (DK) han experimentado una adopción drástica en industrias donde el rendimiento y la fiabilidad de los sistemas electrónicos son primordiales. A continuación, se presentan aplicaciones específicas y las razones por las que se utilizan estos materiales:

Sistemas de telecomunicaciones y comunicaciones

Los sistemas de comunicación modernos (5G/6G) exigen estabilidad de alta frecuencia y mínima pérdida de integridad de señal a distancia. Mediante el uso de materiales de alta densidad de color (DK), los diseñadores logran:

• Control de impedancia más estricto para canales de datos de alta frecuencia.
• Mayor inmunidad al ruido para una comunicación sin errores.

Electrónica de transporte y automoción

Los laminados de alta constante dieléctrica se utilizan en vehículos eléctricos y sistemas avanzados de asistencia al conductor. Garantizan la integridad de la alimentación. Este material suprime eficazmente las interferencias electromagnéticas. Proporciona soporte de cableado de alta densidad para redes de distribución eléctrica. También ofrece soporte de cableado de alta densidad para interfaces de control. Este material desempeña un papel crucial en el mantenimiento de la seguridad del sistema, especialmente en entornos automotrices hostiles. A la vez, garantiza la fiabilidad funcional del sistema.

Electrónica médica

Los materiales de alta constante dieléctrica se utilizan ampliamente en equipos de resonancia magnética (RM) y tomografía computarizada (TC), y también se aplican en diversos dispositivos médicos implantables. Estos materiales permiten la reproducción de imágenes médicas de alta fidelidad, proporcionan una transmisión estable de datos de telemetría y, al mismo tiempo, suprimen las interferencias electromagnéticas (EMI). La integridad precisa de la señal es un requisito clave para las aplicaciones médicas, y la seguridad del paciente es una preocupación aún mayor en estos escenarios. En estos críticos escenarios médicos, las características mencionadas de los materiales de alta constante dieléctrica son decisivas.

Aeroespacial y defensa

El rendimiento y la fiabilidad son fundamentales para las placas de aviónica, radar y satélite. La alta densidad de calor (dk) permite diseños robustos que soportan amplias fluctuaciones de temperatura, radiación y vibraciones.

Electrónica de consumo e IoT

El espacio es escaso en smartphones, wearables y sensores complejos del IoT. El alto DK, los apilamientos híbridos y las PCB miniaturizadas permiten funciones avanzadas en productos cada vez más delgados y ligeros.

Tipos de materiales de alto Dk utilizados en PCB

Profundizar en el conocimiento de los diferentes materiales es fundamental para elegir el material de PCB de alto DK adecuado para cada aplicación:

PCB de alto Dk basados ​​en cerámica

• Titanato de bario, dióxido de titanio:Se utiliza en capas de capacitancia integradas, en aplicaciones aeroespaciales y de RF debido a su capacidad superior para almacenar energía eléctrica.
• Beneficios de los materiales de PCB de alto DK:Alta confiabilidad, desacoplamiento integrado y control EMI robusto.

PCB de polímero y compuesto de alto DK

Las formulaciones modernas de materiales para PCB suelen utilizar matrices poliméricas (como poliimida o epoxi modificado) cargadas con cargas cerámicas o conductoras de alta densidad óptica (DK). Estas oferta de materiales Un equilibrio único de flexibilidad, compatibilidad de procesos y rendimiento eléctrico mejorado para aplicaciones de PCB.

Ventajas de los polímeros y compuestos de alto Dk:

• Flexibilidad: Estos materiales de PCB son adecuados para aplicaciones específicas que incluyen PCB flexibles, electrónica portátil y electrónica médica donde la flexión de la placa y la adaptación de la forma son fundamentales.
• Apilamientos de PCB híbridos:Las capas de alto dk basadas en polímeros se pueden combinar con capas de menor dk en apilamientos híbridos, logrando lo mejor de ambos mundos: alta densidad de enrutamiento, reflexiones de señal minimizadas y disipación de calor eficiente.
• Gestión eficiente del calor:Debido a su menor resistencia térmica que el FR-4 estándar, estos materiales permiten una propagación del calor más eficiente en aplicaciones de alta velocidad y alta frecuencia.

Laminados compuestos e híbridos

Los materiales compuestos, a menudo mezclas de PTFE y cerámica, son fundamentales en aplicaciones de alta frecuencia como radiofrecuencia, circuitos de microondas y comunicaciones por satélite. Materiales como Rogers RO4003C, Taconic TLY-5A e Isola IS680 son estándares de la industria. Estos materiales permiten a los diseñadores:

• Consiga valores dk y df predecibles para la integridad de la señal.
• Cree PCB multicapa donde la constante dieléctrica de cada capa esté adaptada para un rendimiento eléctrico específico.
• Construya acumulaciones híbridas para aplicaciones que exigen tanto integridad de alta potencia como pérdida de señal ultrabaja.

Materiales de alto Dk y consideraciones de diseño de PCB

Optimizar el diseño de la PCB al utilizar materiales de alta densidad óptica (DK) es crucial para aprovechar al máximo sus beneficios. A continuación, se presentan varios puntos y consejos clave:

1. Planificación de apilamiento de PKC y control de impedancia de traza

• Simule y modele siempre el valor de dk de cada capa en las frecuencias de interés. Una DK inconsistente entre capas provocará desajustes de impedancia, lo que conlleva el riesgo de errores de datos y degradación de la señal.
• Para entornos verdaderamente de alta velocidad, colabore con su socio de fabricación de PCB para especificar lotes de material, pesos de cobre y espesores de laminado, ya que variaciones menores pueden afectar significativamente la integridad de la señal.

2. Geometría del plano de potencia y tierra

• Para aprovechar al máximo los materiales de mayor DK para la integridad de la alimentación, maximice las áreas de superposición entre los planos de alimentación y tierra. Esto aumenta la capacidad de almacenar energía eléctrica y reduce el ruido de voltaje en la PDN.
• Para sistemas de comunicación y PCB de RF, utilice materiales de alto dk para planos de potencia y de bajo dk para capas de señal siempre que sea posible.

3. Consideraciones térmicas y propagación del calor

• En placas de alta frecuencia o alta potencia, los anchos de las pistas, las estructuras de las vías y el uso de alivios térmicos deben ajustarse en función de las propiedades térmicas del material seleccionado.
• Verifique siempre las propiedades eficientes de disipación de calor de sus opciones de alto dk tanto en las etapas de simulación como de prototipo.

4. Reducción de EMI y diafonía

• Los materiales con mayor Dk limitan los campos electromagnéticos dentro de la PCB. Complemente esto con vertido a tierra y estrategias de blindaje en el diseño de la PCB para minimizar la EMI, crucial para el rendimiento y la fiabilidad de los sistemas electrónicos.

5. Diseño para la Manufacturabilidad

• Muchos materiales de alta densidad óptica (DK) son sensibles a la humedad y tienen un coeficiente de expansión térmica (CTE) diferente al del FR-4. Siga siempre las recomendaciones del fabricante para el prehorneado y la laminación.
• Planifique posibles aumentos de costos: el uso de alto dk es una inversión en los beneficios de los materiales de PCB de alto dk, pero las acumulaciones híbridas y la ubicación estratégica de los materiales permiten una eficiencia de costos sin perder rendimiento eléctrico.

Desafíos y compensaciones con materiales de alto Dk

Si bien los materiales de alto DK permiten alcanzar nuevos niveles de rendimiento, existen ventajas y desventajas prácticas que todo profesional de la industria de PCB debe tener en cuenta:

• Costo:Los materiales compuestos avanzados y de alto dk a menudo tienen un precio superior al del FR-4 estándar, aunque sus propiedades únicas pueden reducir el costo total del sistema al permitir recuentos de capas de PCB más reducidos o reemplazar grupos de capacitores de desacoplamiento.
• Fabricabilidad:Procesar diferentes materiales en una misma placa (apilamientos híbridos) puede complicar la laminación, la soldadura y la integridad de las vías. Colabore siempre estrechamente con su EMS y solicite cupones o paneles de prueba para su verificación.
• Sensibilidad a la humedad:Muchas cerámicas y ciertos polímeros absorben más agua, lo que requiere un almacenamiento y preprocesamiento específicos. La humedad puede alterar el valor dk y afectar el rendimiento de fabricación.
• Desajuste térmico:La mezcla de materiales con CTE diferentes puede introducir estrés mecánico, poniendo en riesgo la delaminación o la confiabilidad en aplicaciones de alto ciclo de trabajo o alta temperatura.

Mejores prácticas para integrar materiales de alto Dk en el diseño de PCB

• Selección temprana de materiales:Identifique los planos de señal y potencia más críticos al inicio del proyecto. Aplique materiales de alta densidad óptica (DK) solo cuando sus propiedades únicas ofrezcan ventajas significativas.
• Simulación y Prototipado:Utilice solucionadores de campo 3D y herramientas SI/PI para modelar campos electromagnéticos dentro de la PCB, pérdida de señal y perfil térmico.
• Colaboración estrecha:Contacte con su socio de fabricación de PCB con anticipación. Comparta su plan de apilamiento híbrido y solicite recomendaciones basadas en sus capacidades de proceso y experiencia previa.
• Pruebas rigurosas:Incluye cupones de prueba dirigidos a estructuras de vías representativas, anchos de trazas e interfaces de apilamiento, especialmente para apilamientos de PCB de alta velocidad, alta frecuencia o híbridos.
• Optimización capa por capa:Controle la impedancia y minimice las reflexiones de la señal mediante el ancho de traza, el espaciado y la geometría del plano de referencia. Al mezclar valores dk, tenga siempre en cuenta las pérdidas de transición y ajuste el enrutamiento según corresponda.

Preguntas frecuentes sobre materiales de alto DK

P: ¿En qué aplicaciones son esenciales los materiales de alto DK?

R: Son indispensables en diseños de alta frecuencia, alta velocidad y alta densidad: circuitos de RF y microondas, infraestructura 5G, radares, sistemas ADAS, sistemas de resonancia magnética/tomografía computarizada, comunicación satelital y otros sistemas electrónicos exigentes. En estos entornos, las ventajas de los materiales de PCB de alta densidad óptica (DK) superan con creces las de las opciones estándar. Estos materiales permiten una integridad de señal superior, ayudan a suprimir las interferencias electromagnéticas y garantizan la integridad de la alimentación incluso en PCB compactas y con un enrutamiento denso.

P: ¿Cómo mejoran los materiales de alto DK la integridad de la señal en el diseño de PCB?

A: Permiten a los ingenieros controlar estrictamente la impedancia, reduciendo las reflexiones de señal no deseadas y la diafonía. La posibilidad de seleccionar un valor de dk específico para cada capa en una configuración de PCB híbrida ayuda a adaptar el entorno eléctrico a las pistas críticas, especialmente para señales de alta velocidad y aplicaciones de alta frecuencia. Esto permite un mayor rendimiento y fiabilidad para todo el sistema electrónico.

P: ¿Puedo mezclar diferentes materiales con valores dk más altos y más bajos en una PCB?

A: ¡Sí! Este enfoque, conocido como apilamiento híbrido de PCB, es cada vez más común. Ofrece lo mejor de ambos mundos: materiales de alta densidad de color (DK) para los planos de alimentación y tierra (lo que mejora la integridad de la alimentación y la gestión eficiente del calor) y materiales de baja densidad de color (DK) para señales ultrarrápidas (lo que minimiza los retrasos). Esta estrategia es especialmente eficaz en placas multicapa de alta densidad y aplicaciones con limitaciones de espacio significativas.

P: ¿Qué ventajas y desventajas debo esperar al utilizar PCB de alto dk o híbridos?

A:

• Costo:Las acumulaciones de alto dk e híbridas generalmente incrementan los costos de material y fabricación, aunque pueden reducir la necesidad de capas de placa adicionales y componentes externos.
• Complejidad de fabricación:A menudo se requiere una laminación más precisa, un control de la humedad y una geometría de perforación estricta.
• Consideraciones térmicas/CTE:El uso de diferentes materiales con coeficientes de expansión térmica no coincidentes requiere un análisis térmico y de confiabilidad cuidadoso.

P: ¿Qué tan estrechamente debo trabajar con mi fabricante de PCB al especificar apilamientos de alto dk?

A: Muy de cerca. Muchos problemas de rendimiento y fiabilidad en PCB que utilizan materiales exóticos o de alta densidad de color (DK) se deben a una comunicación inadecuada entre los equipos de diseño y fabricación. Comparta todos los requisitos de apilado, DK y Df, así como el objetivo de rendimiento eléctrico previsto. Solicite siempre la verificación del apilado y ejecuciones de muestra si es posible.

P: ¿Cuáles son las últimas tendencias en materiales de PCB de alto DK?

A:

• Dieléctricos de diseño:Valores dk y df personalizados para rangos de GHz específicos.
• Capacitancia incorporada:Planos de potencia y tierra con capacitancia integrada que utilizan materiales de muy alto dk para una PDN robusta y menos capacitores de desacoplamiento.
• Híbridos avanzados:Combinación de múltiples materiales en una PCB para optimizar la señal, la potencia, las propiedades térmicas y mecánicas.

El futuro de los materiales de alta Dk en la electrónica

El futuro de los materiales de alta densidad óptica (HDK) está plagado de innovaciones emocionantes. A medida que aumentan las velocidades de datos y la complejidad de las PCB en los sistemas de comunicación, la demanda de materiales que ofrezcan rendimiento y fiabilidad seguirá en aumento.

• Apilamientos híbridos como norma:Los ingenieros están recurriendo a conjuntos de PCB híbridos para obtener lo mejor de ambos mundos, una tendencia impulsada por la necesidad de un enrutamiento cada vez más denso, mayor potencia y mayor ancho de banda en sistemas electrónicos compactos.
• Aparición de materiales inteligentes:Se están investigando materiales que puedan adaptar su valor dk o conductividad térmica en función de la temperatura del sistema o el ancho de banda de la señal. Esto podría dar lugar a PCB autooptimizables.
• Rendimiento ambiental:La industria está evolucionando hacia laminados de alto brillo, reciclables y libres de halógenos que ofrecen un alto rendimiento sin comprometer la seguridad ni el respeto al medio ambiente.
• Diseño impulsado por IA y simulación:Las herramientas automatizadas de diseño y apilado de PCB seguirán evolucionando, identificando mezclas óptimas de materiales y prediciendo problemas de rendimiento antes de que se construya el primer prototipo.

Conclusión

Elegir el material adecuado para PCB, especialmente para apilamientos de alta densidad (HDC) o híbridos, se ha convertido en una decisión estratégica fundamental en el diseño moderno de PCB. Las ventajas de los materiales de alta densidad (HDC) son evidentes: mejor integridad de la señal, mayor integridad de la potencia, menor interferencia electromagnética y un manejo térmico eficiente, todo lo cual se traduce en mejoras significativas en el rendimiento y la fiabilidad de los productos electrónicos.

Si bien el costo y la complejidad de fabricación siguen siendo mayores, la recompensa suele ser exponencial: menos capas de placa, menor espacio ocupado, mejor rendimiento eléctrico y la capacidad de satisfacer las demandas más rigurosas de las aplicaciones de alta velocidad y alta frecuencia actuales y futuras. El aprovechamiento de las propiedades únicas de los materiales permite que las PCB prosperen incluso ante limitaciones de espacio, objetivos de rendimiento ajustados y entornos operativos exigentes.
