Diodo PCB: Una guía completa sobre diodos de placas de circuito

Introducción a los diodos y PCB

Los diodos son dispositivos semiconductores. Este tipo de dispositivos solo permiten el flujo de corriente en una dirección. Esta característica es indispensable para el control de potencia y la transmisión de señales en circuitos. En electrónica, los diodos se denominan a menudo "válvulas de retención unidireccionales". Las placas de circuito impreso casi siempre incorporan este componente. Placas de circuito impreso constituyen la base física de los dispositivos electrónicos y dan soporte a productos como electrodomésticos, teléfonos inteligentes, sistemas de control industrial y electrónica automotriz.

Esta guía presenta sistemáticamente los conocimientos fundamentales sobre los diodos de PCB. La definición y el principio básico de funcionamiento de un diodo constituyen el contenido inicial. Se explican en detalle las diferencias funcionales entre los tipos comunes de diodos. La correcta identificación de la polaridad y la realización de pruebas son cruciales para la fiabilidad. La guía profundiza en la estructura física de los diodos. Se destaca el diodo de unión PN, un componente crítico. También se incluyen tipos modernos como los diodos emisores de luz, los diodos Zener, los diodos Schottky y los diodos láser. Los lectores adquieren conocimientos prácticos para interpretar diagramas de circuitos. Se explican individualmente los aspectos más sutiles de las aplicaciones de los diodos. También se abordan métodos de prueba paso a paso y procedimientos para la resolución de problemas en componentes dañados.

¿Qué es un diodo y cómo funciona un diodo?

Los diodos son dispositivos semiconductores. La dirección del flujo de corriente se limita del ánodo al cátodo. La corriente inversa se bloquea. Por lo tanto, los diodos se conocen como una "puerta unidireccional". El proceso de ensamblaje de PCB requiere esta característica. La protección de circuitos también depende de esta característica.

¿Cómo funciona un diodo?

El secreto reside en el diodo: una unión PN se compone de dos regiones de silicio. Estas dos regiones se procesan por separado mediante diferentes procesos de dopaje. Cuando una tensión directa aplicada a través de la unión PN supera la tensión umbral (aproximadamente 0.7 V para diodos de silicio), se abre un circuito que permite el flujo de corriente del ánodo al cátodo. Cuando se aplica una tensión inversa a través de la unión PN, esta estructura impide el paso de la corriente. De este modo, los componentes del circuito posterior quedan protegidos y se evitan daños. Esta característica de conducción unidireccional convierte a los diodos en un componente fundamental de las placas de circuito impreso.

Funciones del diodo:

• corrección:Convierte CA en CC en fuentes de alimentación.
• Sujeción de voltaje:Protege los circuitos contra picos de tensión.
• Procesamiento de la señal:Desmodula y da forma a señales analógicas o digitales.
• Indicador/Iluminación:Los diodos emisores de luz (LED) son dispositivos capaces de emitir luz de forma activa. Estos componentes realizan funciones de indicación de estado en equipos electrónicos. También proporcionan retroiluminación para pantallas.

Propiedades clave de cada diodo:

Recuerde: La orientación del diodo en la placa de circuito es crucial. Coloque el ánodo en el extremo más positivo y el cátodo en el extremo más negativo en la trayectoria de la corriente.

Comprensión del diodo de unión PN

El diodo de unión PN es una invención histórica en el campo de la electrónica. En la interfaz entre los semiconductores de tipo P y tipo N, se produce la combinación de electrones y huecos. Este proceso de combinación forma una región de agotamiento dentro del diodo. Esta región de agotamiento constituye, en última instancia, una barrera que impide el flujo de corriente.

Cuando está polarizado directamente (positivo en el ánodo, negativo en el cátodo):

• La región de agotamiento se contrae.
• El diodo permite que la corriente fluya.

Cuando está polarizado de forma inversa:

• La región se ensancha y bloquea la corriente.
• Solo puede pasar una pequeña corriente de fuga (nanoamperios), a menos que el voltaje inverso exceda un punto de ruptura, en el cual algunos tipos, como los diodos Zener, conducen intencionalmente.

Cómo actúa un diodo en la PCB

• Sesgo hacia adelante:El diodo está en buen estado y conduce según lo diseñado.
• Sesgo inverso:El diodo bloquea la corriente y protege las piezas sensibles contra picos de voltaje o inversiones.
• Región de avería:Algunos diodos, como los diodos Zener y los diodos de avalancha, están diseñados para funcionar de forma segura aquí.

Guía completa sobre los tipos de diodos PCB

En la práctica, los diodos se dividen en varios tipos. Cada tipo se ha optimizado específicamente para escenarios específicos. Los diseñadores deben familiarizarse con las diferencias características de estos tipos. De esta manera, se cumplen las especificaciones de diseño precisas que requiere el circuito.

Tipos comunes de diodos en el ensamblaje de PCB

El papel esencial de los diodos en las placas de circuito impreso

En cada placa de circuito impreso, los diodos desempeñan múltiples funciones. Estos componentes no solo garantizan el flujo de corriente unidireccional, sino que también previenen la corriente inversa. La regulación de voltaje es también una de las funciones importantes de los diodos. De esta manera, los componentes sensibles quedan protegidos contra daños causados ​​por picos de voltaje o sobrecorrientes. Estas características hacen de los diodos componentes fundamentales para mantener un funcionamiento estable y fiable en circuitos electrónicos complejos.

Cómo los diodos protegen y controlan

• corrección:Los diodos de silicio se utilizan como rectificadores y se aplican ampliamente en diversos módulos de alimentación. Los convertidores CA/CC típicos utilizan estos diodos rectificadores para completar la conversión de corriente alterna a corriente continua. La corriente continua convertida se suministra a otros circuitos del dispositivo electrónico. Esta función de rectificación se encuentra comúnmente en diversos circuitos de alimentación en electrónica de consumo, controles industriales y electrónica automotriz.
• Regulacion de voltaje:Los diodos Zener se utilizan frecuentemente en circuitos de referencia de tensión. Este tipo de diodo opera en la región de ruptura inversa. La tensión de alimentación puede fluctuar. Las condiciones de carga también pueden cambiar. En estas condiciones, el diodo Zener puede mantener una tensión de salida estable. El circuito de regulación de tensión que alimenta microcontroladores en placas de desarrollo es un ejemplo típico de esta aplicación.
• Protección del circuito:Los diodos TVS y los diodos Zener se colocan a ambos lados de las líneas críticas. Cuando se producen picos de tensión, estos dispositivos limitan la tensión a un nivel seguro preestablecido. De esta forma, se absorben las tensiones transitorias excesivamente altas. Los circuitos integrados, transistores y otros componentes semiconductores quedan así protegidos contra daños catastróficos.
• Control de señal:Los diodos de señal cumplen múltiples funciones. Operan en circuitos de radiofrecuencia y analógicos. La conmutación de alta velocidad se logra mediante diodos de señal. La conformación de la forma de onda también depende de estos componentes. La demodulación de radio también es una de sus áreas de aplicación.
• Emisión de luz:Los diodos emisores de luz (LED) y los diodos láser se utilizan para indicadores de estado, retroiluminación de pantalla y comunicación óptica.

Tipos comunes de diodos que se encuentran en el ensamblaje de PCB

En el ensamblaje de PCB, elegir el tipo de diodo adecuado es crucial. Analicemos varios tipos, sus aplicaciones y ventajas típicas en una placa de circuito impreso:

• Diodo de silicioLos diodos de silicio son los dispositivos más utilizados en los campos de protección y rectificación general. Un rectificador de puente clásico utiliza estos diodos. Cuatro diodos de silicio se conectan en una configuración de circuito específica. Este método de conexión se representa mediante un símbolo específico en los diagramas de circuito. De este modo, la conversión de CA a CC se logra de forma eficiente.

• Diodos SchottkyReconocidos por una baja caída de tensión directa (tan baja como 0.2 V), los diodos Schottky se utilizan comúnmente en reguladores de conmutación, circuitos de protección y rectificación de alta frecuencia.

• Diodos ZenerLos diodos Zener actúan como una válvula unidireccional instalada a la inversa. Pueden estabilizar el voltaje a un nivel preestablecido. Cuando ocurre una sobretensión que podría dañar otros componentes en el circuito, su función de regulación de voltaje proporciona una protección efectiva.

• Diodos emisores de luz (LED)Los diodos emisores de luz (LED) se encuentran comúnmente en la superficie de las placas de circuito impreso. Estos componentes suelen ser elementos esenciales en indicadores de potencia, pantallas digitales y paneles de control. Es fundamental que estos dispositivos tengan la polaridad correcta durante la instalación; de lo contrario, podrían no encenderse o sufrir daños permanentes.

• Diodos láser:Se utilizan en circuitos de comunicación, lectores de códigos de barras y ratones ópticos; los diodos láser se utilizan donde se requiere luz coherente (una sola longitud de onda, una sola dirección).

• Diodos TVS y de avalanchaEstos tipos de diodos protegen los circuitos al fijar y disipar de manera segura voltajes transitorios de alta energía, como descargas electrostáticas (ESD) o sobretensiones causadas por rayos.

• FotodiodosAl convertir la luz en corriente, los fotodiodos son parte integral de los sistemas de retroalimentación en sensores de brillo/luz ambiental y diseños de células solares.

• diodos varactores:También conocidos como diodos de capacitancia variable, son fundamentales en circuitos de sintonización de radiofrecuencia y bucles de enganche de fase.

Orientación, símbolos y ubicación de los diodos en la placa de circuito

La orientación del diodo no es sólo una preocupación teórica: la colocación incorrecta durante el ensamblaje de PCB es una de las principales causas de fallas en nuevas construcciones y devoluciones en campo.

Cómo leer el símbolo de un diodo en un diagrama de circuito

• Ánodo a cátodo:La flecha en el símbolo del diodo apunta del ánodo (positivo) al cátodo (negativo). Para que circule la corriente, el ánodo debe tener un voltaje mayor que el cátodo.
• Símbolo en diagramas de circuitos:El lenguaje visual del triángulo (flecha) y la barra (línea) ayudan a garantizar una colocación correcta.

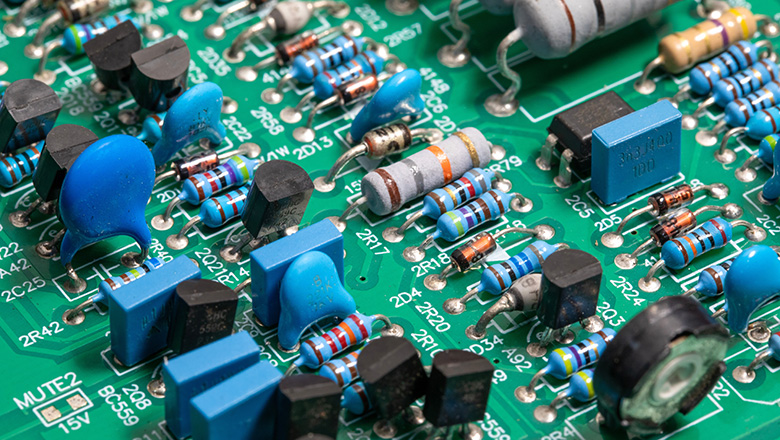

En la placa de circuito impreso

• Marcas SMD:La mayoría de los diodos de montaje superficial tienen una barra en el encapsulado que indica el cátodo. En los diodos de orificio pasante, una banda plateada o blanca marca el cable del cátodo.
• Tablero Serigrafía:Un buen diseño de placa de circuito repetirá la orientación del diodo en la capa de serigrafía, coincidiendo con el símbolo que se ve en el diagrama del circuito.
• Orientación de la prueba:Después de soldar, verifique siempre que el diodo esté en buen estado (prueba de voltaje directo) y confirme que el diodo bloquee la corriente en sentido inverso.

Comprobación de la orientación del diodo

Aplicaciones típicas de diodos en circuitos electrónicos

Veamos dónde y por qué se utilizan diodos en PCB y circuitos electrónicos:

Aplicaciones de diodos

Conversión y rectificación de potencia

• Los convertidores de CA a CC utilizan rectificadores de puente o de media onda.
• Protege los circuitos de suministro contra inversiones de tensión y sobretensiones.

Protección contra sobretensión y ESD

• Los diodos TVS y Zener se instalan en los puertos de entrada y en los conectores USB y HDMI para proteger los circuitos integrados sensibles.
• Los diodos de sujeción en los relés mecánicos evitan picos de tensión peligrosos.

Procesamiento de señales

• La demodulación de frecuencias de radio en receptores AM/FM se basa en diodos de señal rápida.
• Los diodos emisores de luz se utilizan como indicadores de “salida lógica” en sistemas integrados.

Dirección actual

• En los circuitos del cargador de batería, un diodo permite la entrada de corriente de carga pero bloquea el flujo inverso de la batería al adaptador para mayor seguridad y protección.
• Los circuitos lógicos utilizan diodos para crear puertas OR y AND, dirigiendo la corriente hacia resultados de control específicos.

Funciones especiales

• Los diodos láser se utilizan para la transferencia óptica de datos y la detección de alta precisión.
• Los diodos varactores en osciladores y sintonizadores permiten un control dinámico de la frecuencia sin partes mecánicas.

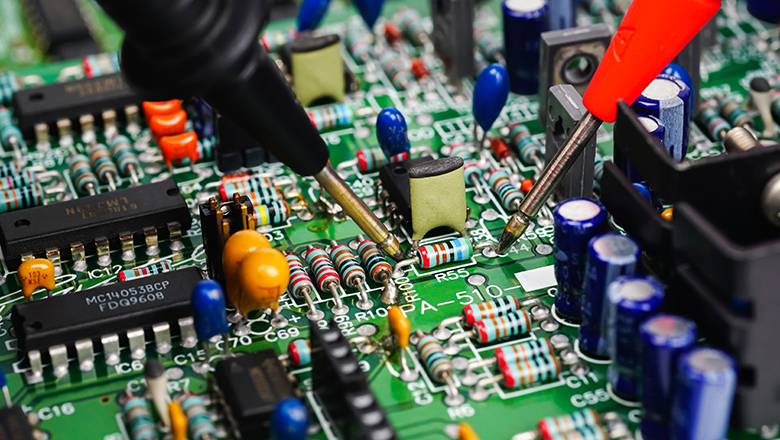

Cómo probar un diodo: guía paso a paso

Comprender cómo probar un diodo es crucial para diagnosticar fallas en la PCB y garantizar la calidad de la producción.

Herramientas para pruebas

• Multímetro digital (con modo de prueba de diodos)
• Cables de prueba o pinzas de cocodrilo
• Osciloscopio (para diodos láser y de alta frecuencia)
• Fuente de alimentación de banco (opcional para pruebas de averías de zeners)

TECNOLOGÍA LHD'S Paso a paso: prueba un diodo

Retire la energía del circuito Nunca pruebe un diodo en una placa de circuito alimentada.

Aislar el diodo Si los resultados en el circuito parecen “desviados”, desuelde un cable para evitar rutas paralelas.

Configure el multímetro en modo de prueba de diodo. Sonda roja al ánodo, negra al cátodo:

• Diodo de silicio: La caída de tensión del diodo debe ser de ~0.7 V.
• Diodos Schottky: Normalmente entre 0.2 y 0.4 V.
• LED: Entre 1.6 V (rojo) y 3.5 V (azul/blanco): puede brillar levemente.

Invierta las sondas. El medidor debe indicar "OL" (sobre el límite). Si fluye una corriente significativa en ambos sentidos, el diodo está en cortocircuito.

Pruebe un diodo Zener. Conecte el cátodo al positivo y el ánodo al negativo mediante una resistencia en serie y aumente lentamente el voltaje. Mida cuándo la corriente aumenta rápidamente: este es el voltaje Zener.

Cómo saber si el diodo está sano

• Buen diodo:Sólo permite que la corriente fluya en una dirección; muestra el voltaje directo esperado.
• El diodo está abierto:No hay conducción en ninguna dirección.
• El diodo está en cortocircuito:Conducción en ambas direcciones.

Fallos típicos en diodos y señales de problemas en una PCB

Diodo abierto

• Si un diodo presenta un circuito abierto, el componente pierde su capacidad de conducir, ya sea en sentido directo o inverso. Este fenómeno equivale a una interrupción del circuito. A nivel de la placa de circuito, este fallo puede impedir que el módulo de fuente de alimentación emita el voltaje correcto. En consecuencia, un LED integrado podría dejar de encenderse. La transmisión de señales en los circuitos de los sensores también podría interrumpirse.
• Diagnósticos:Durante la prueba, el multímetro indicará "OL" o resistencia infinita en ambas direcciones. Esto significa que el diodo bloquea toda la corriente.
• Solución:Reemplace el diodo dañado con una pieza adecuada con un voltaje/corriente nominal igual o superior y asegúrese de que el diodo esté orientado correctamente durante la instalación.

Diodo en corto

• Si un diodo conduce tanto en dirección directa como inversa, indica que el dispositivo ha sufrido un cortocircuito. Este modo de falla generalmente es causado por la falla de la unión PN interna. Un diodo en cortocircuito es muy peligroso: permite que la corriente fluya sin restricciones en cualquier dirección. Esta condición puede provocar el sobrecalentamiento de los componentes, la fusión de fusibles o daños a otras partes del circuito electrónico.
• Diagnósticos:El multímetro indica una resistencia cercana a cero en ambos sentidos. El circuito puede presentar una pérdida de potencia inesperada o incluso humo.
• Solución:Retire y reemplace el diodo en cortocircuito. Pruebe siempre el diodo antes de instalarlo para confirmar que esté en buen estado.

Diodo con fugas

• A veces, un diodo puede permitir una pequeña corriente no deseada en sentido inverso, conocida como corriente de fuga. Con el tiempo, esto puede reducir la vida útil de la batería en aplicaciones de bajo consumo o causar errores lógicos.
• Consejo de diagnóstico:Utilice una fuente de alimentación de banco y un microamperímetro para medir la corriente con diodos polarizados inversamente a la tensión nominal. Una fuga alta indica un diodo dañado.
• Solución:Reemplácelo con un diodo nuevo y verifique si hay voltaje excesivo o calor en la PCB.

Orientación incorrecta del diodo

• El diseño de la PCB y las marcas serigráficas no están alineados con los cables. Esto puede provocar que el diodo se instale al revés. Un diodo instalado al revés bloqueará completamente la corriente. Por lo tanto, todo el circuito falla. Los equipos electrónicos críticos también podrían no encenderse con normalidad.
• Consejo de diagnóstico:Rastree la polaridad en la serigrafía de la placa de circuito impreso contra el diagrama del circuito antes de soldar y durante la resolución de problemas.

Consejos de expertos para elegir y utilizar diodos en PCB

1. Los diseñadores consultan las hojas de datos de los diodos utilizados. Estas hojas de datos detallan una serie de parámetros clave, como la caída de tensión directa, la corriente nominal, el tiempo de recuperación inversa y el tipo de encapsulado. Estos parámetros deben ajustarse a los requisitos de diseño del circuito.
2. Seleccione el tipo de diodo correcto:Utilice diodos Schottky para una conmutación rápida y bajas pérdidas, diodos Zener para regulación de voltaje, diodos TVS para protección ESD y diodos de señal para circuitos de pulsos rápidos o puertas lógicas.
3. Verifique la orientación del diodo antes y después de soldar. ¡Una flecha de ánodo a cátodo en la serigrafía de la placa de circuito es su mejor aliada!
4. Consideremos disposiciones en paralelo y en serie:A veces, se utilizan varios diodos juntos para aumentar la capacidad de corriente o fijar voltajes a niveles precisos. Verifique siempre el diagrama del circuito y, si tiene dudas, simule.
5. Para el ensamblaje de SMD, asegúrese de que el perfil del horno de reflujo coincida con la temperatura máxima de seguridad de sus diodos. Una temperatura demasiado alta durante el ensamblaje de PCB puede forzar o dañar los diodos SMD sensibles, especialmente los de tipo láser o emisor de luz.
6. Mark probó y orientó los diodos durante la creación de prototipos para evitar confusiones en las compilaciones o reelaboraciones.

Preguntas frecuentes sobre diodos PCB

P: ¿Cuál es la función principal de un diodo en una placa de circuito?

R: El diodo funciona como una compuerta unidireccional para la corriente, permitiendo que fluya del ánodo al cátodo, pero bloqueando el flujo inverso. Esto es vital para la rectificación, la protección, la regulación de voltaje y la modulación de la señal.

P: ¿Existen diferentes tipos de diodos PCB?

R: Sí, existen varios tipos de diodos para PCB, como diodos de silicio, diodos Schottky, diodos Zener, diodos emisores de luz, diodos láser, diodos varactores, diodos de señal, diodos TVS y más. Cada uno tiene propiedades especiales para aplicaciones específicas.

P: ¿Cómo puedo probar un diodo en una placa de circuito impreso?

R: Use un multímetro en modo de prueba de diodos. La polarización directa (rojo al ánodo/negro al cátodo) mostrará una caída de tensión típica del diodo, mientras que la polarización inversa debería mostrar "OL" (sin corriente). Si ambas direcciones muestran "OL", el diodo está abierto; si ambas conducen, el diodo está en cortocircuito.

P: ¿Qué causa que fallen los diodos?

R: El exceso de voltaje, la desorientación, las uniones soldadas defectuosas, la sobretensión térmica y los defectos de fabricación son causas comunes. Los diodos Zener también pueden fallar si se exponen repetidamente a sobretensiones elevadas que superan sus límites de diseño.

P: ¿Qué es la orientación del diodo y por qué es importante?

R: La orientación del diodo describe la dirección en la que se instala según su ánodo/cátodo. En una posición incorrecta, un diodo bloquea la corriente o puede dañarse, interrumpiendo todo el circuito.

P: ¿Puedo utilizar cualquier diodo como reemplazo?

R: No, ya que cada tipo de diodo tiene propiedades únicas. Los diodos Schottky no siempre sustituyen directamente a los diodos Zener ni a los diodos de señal, y viceversa. Siempre ajuste el voltaje, la corriente, la velocidad y la función.

Conclusión y puntos clave

Esta guía completa sobre diodos PCB y sus aplicaciones en placas de circuitos destaca su importancia para proteger, alimentar y controlar la electrónica moderna. Comprender que un diodo es un dispositivo semiconductor, optimizar su orientación, aprender a probar un diodo y conocer los tipos de diodos PCB adecuados garantizan la robustez, la eficiencia y la resistencia a fallos de su circuito electrónico.

Lecciones clave

• Utilice siempre el diodo correcto para su aplicación: existen muchos tipos diferentes de diodos por una razón.
• No descuide la prueba de los diodos, especialmente después del ensamblaje o reparación de PCB.
• Los diodos colocados correctamente protegen todo el circuito contra fallas, sobretensiones y mal funcionamiento.
• Manténgase actualizado sobre los nuevos tipos de diodos y mejoras para las mejores opciones de diseño en sus proyectos.
