Ispezione ottica automatizzata: guida al sistema di ispezione PCB

Introduzione

At TECNOLOGIA LHD, siamo nel cuore dell'attuale produzione elettronica, un mondo in rapida evoluzione in cui le sfide non si fermano mai. Ci impegniamo costantemente per raggiungere un equilibrio dinamico tra i nostri tre obiettivi principali: garantire zero difetti nella funzionalità del prodotto, ridurre al minimo i tassi di difettosità di processo e migliorare simultaneamente l'efficienza della produzione e l'economicità durante l'intero processo. La ricerca incessante del controllo qualità, dell'ottimizzazione della resa e del miglioramento della capacità produttiva è stata internalizzata come paradigma operativo fondamentale del nostro sistema di produzione avanzato. Grazie al monitoraggio in tempo reale e alla gestione a circuito chiuso sulla piattaforma di produzione digitale, si ottiene una collaborazione precisa nella produzione quotidiana.

È qui che entra in gioco l'ispezione ottica automatizzata, o AOI. Immaginatela come un ispettore di qualità super intelligente e ad alta velocità per circuiti stampati. Utilizza la visione artificiale. telecamere estremamente nitide e software intelligenti per scansionare automaticamente ogni piccola parte di un PCB, individuando difetti che gli esseri umani potrebbero facilmente non notare.

Onestamente, cercare di ispezionare manualmente queste schede moderne e super dettagliate non è più sufficiente: è troppo lento, troppo faticoso e troppo inaffidabile. Quindi, ormai praticamente tutti nel settore utilizzano l'AOI. È diventato uno strumento indispensabile se si vogliono soddisfare i severi standard qualitativi odierni.

Cosa fanno concretamente i requisiti di controllo qualità AOI per voi? Controllano tutto accuratamente, mantengono la linea di produzione in rapido movimento e individuano ogni tipo di difetto – da componenti fuori posto a saldature difettose – che potrebbero causare il fallimento del prodotto finito in futuro.

In questo articolo analizzeremo nel dettaglio il ruolo dell'AOI, i diversi tipi di sistemi disponibili, quali tipi di problemi rilevano, come impostarne uno, come si confrontano con altri metodi di ispezione e quali nuovi interessanti sviluppi possiamo aspettarci in futuro.

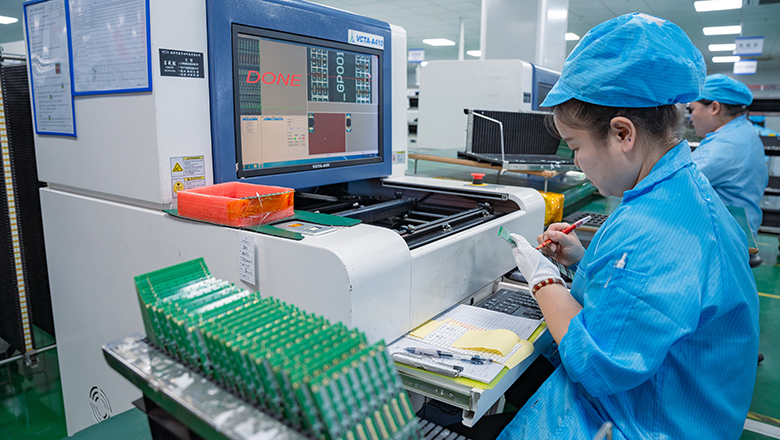

Che cos'è l'ispezione ottica automatizzata (AOI)?

Quindi, cos'è esattamente l'ispezione ottica automatizzata (AOI)?

Consideratelo come un sistema ottico avanzato e di imaging ad alta risoluzione per il controllo dei circuiti stampati. È un modo specializzato per individuare i problemi, solitamente subito dopo il posizionamento di piccoli componenti sulla scheda durante la fase di SMT.

Nelle fabbriche odierne, l'AOI non è solo un optional, ma un elemento fondamentale per garantire che i prodotti siano costruiti correttamente. Questo sistema scansiona l'intera scheda con telecamere ultra-nitide e ottiche intelligenti, analizzando tutto ciò che conta:

• Ci sono davvero tutti i pezzi?
• Sono nella posizione corretta?
• Le giunzioni di saldatura sono buone e solide?
• Anche piccoli dettagli, come troppa pasta saldante o granelli di polvere o detriti, non sfuggono alla sua attenzione.

In pratica, l'AOI individua automaticamente i tipi di difetti che potrebbero causare il malfunzionamento di un dispositivo in un secondo momento, senza rallentarlo.

Sistemi AOI: elementi essenziali della tecnologia di ispezione

Sulla base della sintesi della nostra esperienza di produzione, riteniamo che il fulcro di qualsiasi sistema AOI sia la sua capacità di elaborazione ottica e delle immagini.

I sistemi AOI utilizzano una combinazione di:

• Fotocamere ad alta risoluzione:Per catturare immagini dettagliate dell'intero PCB o di zone specifiche.
• Sistemi di illuminazione sofisticati:Assicurarsi che tutte le parti, comprese le aree nascoste o in ombra, siano adeguatamente illuminate.
• Software di elaborazione delle immagini:Per confrontare le immagini acquisite con i dati di riferimento digitali (come file Gerber o modelli CAD) e identificare discrepanze o difetti.

Il nostro sistema di ispezione ottica automatizzato ha raggiunto un'elevata precisione nell'ispezione completa dei circuiti stampati. Grazie a questa tecnologia, ogni circuito stampato viene rigorosamente verificato in base ai parametri di progettazione originali, per garantire che le sue prestazioni elettriche siano pienamente coerenti con le specifiche di progetto, ottenendo una deviazione funzionale pari a zero. Attualmente, questa tecnologia è diventata un elemento fondamentale e indispensabile nel controllo qualità per tutti i settori in cui operiamo.

Per questo motivo, AOI è uno strumento di ispezione completo per i produttori, che spaziano dall'elettronica di consumo all'avanguardia all'elettronica automobilistica ad alta affidabilità e ai sistemi di controllo aerospaziali: tutti si affidano a LHD TECH per soluzioni di prodotto che soddisfano rigorosi requisiti di qualità e affidabilità. Che si tratti di ambienti di produzione ad alto volume, linee di produzione flessibili multi-varietà o campi applicativi critici con requisiti di zero difetti, i sistemi di ispezione ottica automatizzata sono sempre garanzia di ispezione completa e precisa per garantire la qualità del prodotto.

Perché l'ispezione ottica automatizzata è fondamentale nella moderna produzione di PCB

Onestamente, nel mondo della produzione elettronica odierna, non si può più fare a meno dei sistemi di ispezione ottica automatizzati. Ecco perché sono assolutamente essenziali in ogni moderna linea di produzione di circuiti stampati:

Vantaggi dell'AOI nel processo di produzione

• Maggiore precisione di ispezione:I sistemi AOI garantiscono ispezioni affidabili e ripetibili a velocità e su scale che l'ispezione manuale non può eguagliare, anche nelle linee di produzione ad alta velocità.
• Rilevamento difetti migliorato:L'AOI consente agli operatori di rilevare in tempo reale una varietà di difetti, tra cui ponti di saldatura, disallineamenti dei componenti, componenti mancanti o errati e saldatura insufficiente/eccessiva.
• Controllo qualità e tracciabilità:AOI genera registri di ispezione digitali per ogni scheda, supportando rigorosi audit di tracciabilità e di gestione della qualità.
• Ispezione automatizzata per la massima produttività:I sistemi AOI possono ispezionare centinaia o migliaia di schede all'ora, tenendo il passo con le linee SMT più veloci.
• Costi di manodopera ridotti:Il passaggio dai sistemi di ispezione manuale a quelli automatizzati migliora l'efficienza, riduce al minimo gli errori dovuti alla fatica e libera personale qualificato per attività di maggior valore.

L'AOI è così utilizzato perché rappresenta una doppia vittoria per le fabbriche. Innanzitutto, individua le tavole difettose prima che vengano portate avanti, riducendo così il numero di pezzi difettosi che passano inosservati. Ma forse altrettanto importante, non si tratta solo di dire "questa è pessima". In realtà, aiuta l'intero processo a migliorare.

Il sistema AOI raccoglie dati reali che indicano agli ingegneri esattamente cosa non va. Con queste informazioni, possono ottimizzare aspetti come:

• Impostazioni di calore nel forno di rifusione.
• Con quanta precisione le macchine posizionano i pezzi.
• Con quale frequenza vengono puliti gli stencil su cui viene applicata la pasta saldante.

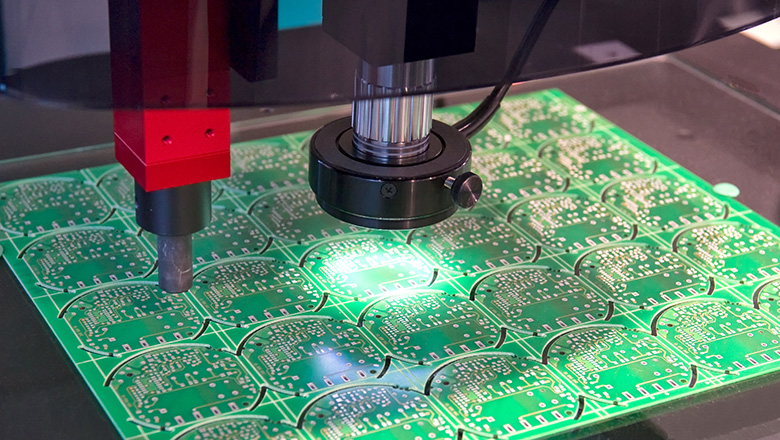

Come funziona l'ispezione ottica automatizzata?

Il sistema AOI integra hardware di visione artificiale ad alta precisione e algoritmi intelligenti di elaborazione delle immagini per realizzare attività di ispezione automatizzate ad alta velocità e ripetibilità. Il suo flusso di lavoro può essere scomposto nelle seguenti fasi principali:

1. Acquisizione immagine:Il sistema AOI sposta il PCB o le telecamere per coprire tutte le aree della scheda. Diverse telecamere ad alta risoluzione catturano immagini dall'alto verso il basso e talvolta angolate.

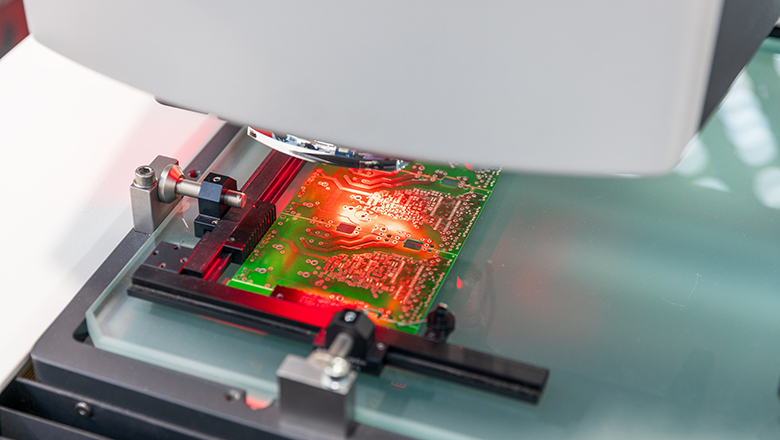

2. Illuminazione e illuminazione:I sistemi AOI utilizzano un'illuminazione specializzata (RGB, bianca o UV) per garantire un'illuminazione uniforme ed evidenziare caratteristiche specifiche per una rilevazione più precisa.
3. Elaborazione delle immagini:L'immagine acquisita viene confrontata con una "golden board" di riferimento o direttamente con i dati di progettazione (come i file CAD/Gerber) utilizzando vari algoritmi.
4. Identificazione e classificazione dei difetti:Il sistema AOI utilizza il confronto dei modelli, il riconoscimento delle feature e il confronto statistico dei pattern per rilevare deviazioni dal progetto. I difetti vengono classificati automaticamente come critici, gravi o minori.
5. Rapporti di ispezione e integrazione dei dati:I risultati delle ispezioni vengono digitalizzati per ogni scheda, supportando la tracciabilità della produzione, l'analisi delle tendenze e il controllo dei processi.

Attività di ispezione AOI nelle fasi di produzione

Principi di rilevamento e meccanismi di ispezione nell'AOI

Riteniamo che il vantaggio principale della tecnologia AOI risieda nella sua profonda integrazione tra visione artificiale avanzata e progettazione di sistemi ottici di precisione e, grazie a potenti algoritmi di analisi delle immagini, sia in grado di catturare e determinare con precisione difetti a livello micrometrico. Sulla base di questo concetto tecnico, il sistema di rilevamento di LHDT TECH adotta principalmente i seguenti meccanismi di rilevamento tradizionali:

• Corrispondenza modello:Il sistema sovrappone le immagini della scheda a un modello di riferimento, segnalando eventuali deviazioni.
• Pattern matching e pattern matching statistico:I sistemi AOI apprendono le proprietà geometriche o statistiche previste delle caratteristiche, quindi vengono segnalate anche le minime deviazioni dai modelli normali.
• Riconoscimento di oggetti e analisi di blob:Utilizzato per rilevare dimensioni anomale, caratteristiche mancanti, sfere di saldatura o parti fuori posto.
• Algoritmi basati sulle funzionalità:La tecnologia AOI isola e analizza caratteristiche quali la forma del filetto del giunto di saldatura, la complanarità dei conduttori o la posizione del pad.
• Algoritmi di apprendimento automatico/intelligenza artificiale:I sistemi AOI avanzati ora includono reti neurali addestrate su milioni di campioni di difetti, consentendo loro di adattarsi a nuovi tipi di difetti.

I sistemi AOI 2D ispezionano le caratteristiche superficiali tradizionali, mentre i sistemi AOI 3D aggiungono dati volumetrici, consentendo misurazioni precise della complanarità dei giunti, dell'altezza della pasta e altro ancora. I sistemi AOI 3D avanzati possono persino identificare difetti nei giunti nascosti che l'ispezione 2D non è in grado di rilevare.

Difetti rilevati dai sistemi AOI

Uno dei principali vantaggi della tecnologia AOI risiede nella sua capacità di rilevamento dei difetti ad ampio spettro, che supera i limiti del lavoro umano. Il sistema di rilevamento di LHDT TECH è in grado di identificare con precisione e classificare automaticamente i difetti, tra cui, a titolo esemplificativo ma non esaustivo, le seguenti categorie:

Nell'assemblaggio di PCB:

• Ponti di saldatura e cortocircuiti:Collegamenti indesiderati tra cavi e piazzole, che possono causare cortocircuiti elettrici e guasti catastrofici sul campo.
• Disallineamento o inclinazione dei componenti:Componenti posizionati in modo errato o distorto compromettono la funzionalità del PCB, soprattutto nei circuiti digitali ad alta velocità o RF.
• Lead sollevati:I cavi non sono correttamente collegati alle piazzole di saldatura, causando spesso difetti intermittenti.
• Componenti errati o mancanti:I sistemi AOI possono ispezionare la scheda utilizzando i dati di progettazione per rilevare parti errate o discrepanze nei valori dei componenti.
• Saldatura insufficiente o eccessiva:Entrambe le condizioni possono portare a giunzioni inaffidabili; i sistemi AOI 3D avanzati offrono misurazioni precise del volume e della forma della saldatura.
• Lapide:Sollevamento unilaterale dei resistori o dei condensatori a chip, solitamente causato da un riscaldamento non uniforme o da un volume di saldatura non uniforme.
• Giunti freddi o screpolati:L'AOI con imaging ad alta risoluzione può individuare bagnature incomplete o micro-crepe nella saldatura.
• Sfere di saldatura e detriti:Materiale estraneo che potrebbe causare cortocircuiti o impedire il corretto riflusso.

Nella fabbricazione di schede nude e PCB:

• Circuiti aperti e interruzioni di traccia:Problemi nell'incisione del rame che impediscono una corretta connettività.
• Residui e schegge di rame:Residui di detriti conduttivi dovuti a un'incisione non corretta, che aumentano il rischio di cortocircuiti.
• Violazioni della larghezza della linea:Piste o pattini che si discostano dalle specifiche di fabbricazione a causa di deviazioni di processo.
• Difetti tramite:Fori passanti sottodimensionati, bloccati o non completamente placcati che interrompono la continuità del segnale.

I sistemi AOI sono incredibilmente veloci e affidabili. Possono ispezionare centinaia di PCB all'ora, con estrema precisione. Questo vale anche quando i componenti diventano più piccoli e le schede diventano più affollate che mai.

Tipi di AOI: sistemi AOI 2D e sistemi AOI 3D

Siamo consapevoli che esistono differenze sostanziali nelle tipologie di soluzioni tecniche dei sistemi AOI. Pertanto, uno dei nostri servizi principali è fornire ai clienti una valutazione tecnica professionale e assisterli nella comprensione delle caratteristiche e dell'ambito di applicazione delle diverse tecnologie di rilevamento. La scelta del sistema di rilevamento ottimale non è una decisione standardizzata, ma dipende interamente dalle caratteristiche specifiche del processo della vostra linea di produzione, dalla complessità dei vostri prodotti e dagli indicatori di controllo qualità stabiliti. Collaboreremo con voi per condurre un'analisi di adattamento tecnico e fornirvi un piano di configurazione della soluzione AOI personalizzato in base ai vostri specifici requisiti di processo e ispezione.

Sistemi AOI 2D

• Come funzionano:I sistemi di ispezione ottica automatizzata 2D utilizzano l'imaging dall'alto verso il basso per analizzare le superfici. Sono eccellenti nel controllo della presenza di componenti, di semplici difetti di saldatura e di posizionamenti errati in cui l'altezza non è un problema.
• Cosa ispezionano meglio:Caratteristiche superficiali: chip mancanti, parti fuori posto, saldatura insufficiente, ponti visibili e polarità.
• Applicazioni tipiche:Ispezione in linea per PCB a media densità, AOI pre-reflow e post-reflow e ispezione visiva della scheda nuda.

Sistemi AOI 3D

• Come funzionano:I sistemi AOI 3D ampliano le capacità 2D utilizzando la luce strutturata o la triangolazione laser per acquisire dati di altezza e volume per ogni elemento ispezionato.
• Cosa ispezionano meglio:Volume dei giunti di saldatura, problemi di coplanarità (sfere BGA, QFN), misurazione dell'altezza e difetti nascosti alle telecamere 2D.
• Applicazioni tipiche:Ispezione critica post-reflow, schede con BGA, elettronica industriale e automobilistica ad alta affidabilità.

Vantaggi e limiti della tecnologia AOI

Vantaggi

• Ispezione coerente e ripetibile:AOI elimina il fattore umano, garantendo che ogni scheda venga ispezionata secondo criteri identici.
• Precisione e velocità:AOI è in grado di effettuare ispezioni a velocità di linea ben oltre le capacità umane e con una precisione reale a livello di micron.
• Ispezione completa:I sistemi AOI ispezionano l'intera popolazione di schede, non solo i campioni, eliminando così quasi completamente i difetti sfuggiti.
• Tracciabilità e analisi dei dati:Ogni ispezione viene registrata e può essere tracciata in base al numero di serie, al lotto, alla zona o persino alla classe di difetto, consentendo un'analisi affidabile delle prestazioni del sistema di controllo qualità.
• Modulare e scalabile:AOI consente un'implementazione graduale e può essere aggiornato dalle versioni base (2D) a quelle avanzate (3D), supportando una gamma crescente di requisiti di ispezione man mano che i prodotti cambiano.

Limiti

• Impossibilità di ispezionare difetti interni/incorporati:Sebbene l'AOI eccella nelle anomalie superficiali, non è in grado di "vedere" all'interno delle giunzioni di saldatura o sotto i componenti opachi (per questi casi, l'ispezione automatizzata a raggi X è la soluzione).
• Complessità di installazione e manutenzione:La programmazione iniziale e la messa a punto dei parametri AOI richiedono tempo, una conoscenza approfondita del processo di produzione e l'abilità dell'operatore.
• Falsi positivi/negativi:Se i criteri di ispezione sono impostati in modo troppo restrittivo o troppo lasco, l'AOI potrebbe segnalare schede buone come difettose o non rilevare difetti marginali.
• Costo:L'investimento iniziale è notevole, ma viene rapidamente ripagato grazie al miglioramento della resa e alla riduzione dei costi.

Ispezione ottica automatizzata vs ispezione manuale e altri metodi

Il confronto tra i sistemi di ispezione ottica automatizzata, i metodi di ispezione manuale e altri tipi di ispezione automatizzata aiuta a chiarire il ruolo dell'AOI nella produzione moderna.

L'AOI contribuisce a colmare il divario tra velocità in linea e garanzia della qualità, fornendo la struttura portante di qualsiasi sistema di controllo qualità affidabile. L'ispezione manuale non potrà mai eguagliare la velocità o la percentuale di rilevamento dei difetti dell'AOI in ambienti ad alta densità e alta variabilità.

Migliori pratiche e implementazione dell'AOI

Per ottenere il massimo valore dall'AOI è necessario implementare in modo intelligente la tecnologia AOI e le migliori pratiche, dalla configurazione iniziale fino al funzionamento quotidiano.

1. Progettazione per AOI:Assicuratevi che i layout dei PCB consentano una chiara ispezione visiva, aggiungendo punti di riferimento e riducendo al minimo le zone d'ombra.
2. Fase AOI oltre la linea:Utilizzare l'AOI in fase iniziale (pre-riflusso, pasta saldante) e in fase finale (post-riflusso, ispezione finale) per individuare gli errori quando è più economico risolverli.
3. Integrare i dati AOI:Inserire i risultati in MES o ERP per l'analisi delle tendenze e la gestione della resa.
4. Calibrazione e formazione regolari:Pianificare la manutenzione preventiva, aggiornare le librerie e investire nello sviluppo di operatori e programmatori per garantire risultati affidabili.
5. Feedback continuo sul processo:Utilizzare l'analisi AOI per individuare le cause profonde (ad esempio, deriva del montatore, variazioni della pasta saldante) e apportare reali miglioramenti al processo di produzione.

Tendenze future nella tecnologia AOI

Il futuro della tecnologia AOI è plasmato dai rapidi progressi nell'integrazione di hardware, software e Industria 4.0:

• Intelligenza artificiale e apprendimento profondo:I sistemi AOI sfruttano sempre più l'intelligenza artificiale per adattarsi a nuovi tipi di difetti e regolare automaticamente i parametri di ispezione, anche con l'evoluzione dei progetti delle schede.
• Edge Computing e analisi in tempo reale:I sistemi AOI di nuova generazione analizzano i dati localmente, offrendo una risposta immediata ai problemi della linea e consentendo una manutenzione predittiva.
• Ispezione ibrida e multimodale:L'AOI, combinata con raggi X, profilazione laser o ispezione a infrarossi, garantisce una copertura completa dei difetti, anche sulle schede più avanzate.
• Integrazione Industria 4.0:I dati AOI vengono ora immessi direttamente nei sistemi di pianificazione delle risorse aziendali, consentendo l'ottimizzazione intelligente dei processi e supportando il feedback a ciclo chiuso nelle fabbriche intelligenti.
• Tecnologie di imaging avanzate:Le telecamere con risoluzione migliorata, imaging iperspettrale e ottiche migliorate continuano ad aumentare la precisione delle ispezioni, ampliando al contempo la gamma di guasti rilevabili.

Domande frequenti sull'AOI

D: Cosa differenzia i sistemi di ispezione ottica automatizzati dai tradizionali sistemi di ispezione visiva?

A: Con l'AOI, tutto ruota attorno alla tecnologia: telecamere nitide, illuminazione intelligente e software intelligente. È molto più affidabile dell'occhio umano, controlla ogni singola scheda senza rallentare il sistema e registra alla perfezione ogni difetto che rileva. In pratica, è più veloce, non si stanca e rileva dettagli che spesso sfuggono.

D: I sistemi AOI 2D sono ancora ampiamente utilizzati oppure sono necessari sistemi AOI 3D per le moderne linee di produzione?

A: Entrambi sono ancora molto utilizzati. I sistemi AOI 2D sono ottimi per la maggior parte dei controlli standard: sono convenienti e svolgono bene il loro lavoro. Tuttavia, poiché le schede vengono riempite con componenti nascosti come BGA e componenti sigillati, i sistemi AOI 3D diventa piuttosto essenziale. Misura altezza e volume in modi che il 2D non è in grado di fare, quindi spesso sono necessari entrambi a seconda di cosa si sta costruendo.

D: In che modo AOI si integra con altri sistemi di ispezione o controllo qualità?

A: L'AOI svolge solitamente un ruolo fondamentale nel controllo qualità. Si integra con strumenti come l'ispezione a raggi X o i tester in-circuit per coprire tutti gli aspetti. Inoltre, l'AOI moderno può inviare i dati direttamente al software di gestione della fabbrica, consentendo agli ingegneri di individuare rapidamente le tendenze e risolvere i problemi prima che si accumulino. L'obiettivo è mantenere la linea intelligente, connessa e funzionante senza intoppi.

D: Quali sono le insidie ​​più comuni nell'implementazione dell'AOI?

A: Le sfide più comuni includono una programmazione iniziale inadeguata, la mancata calibrazione periodica e l'ignorare i dati AOI anziché utilizzarli per il miglioramento dei processi. Il successo deriva da criteri di ispezione chiari, aggiornamenti continui di software e hardware e dal coinvolgimento di team interfunzionali nell'integrazione AOI.

D: Quali sono le tendenze future dell'AOI a cui dovrei fare attenzione?

A: Prevediamo una crescita continua nella visione artificiale, nell'AOI 3D avanzata e nell'ispezione automatizzata basata sull'intelligenza artificiale. Le tecnologie AOI multimodali e basate sull'edge computing, combinate con l'integrazione in smart factory, rappresentano il futuro dell'AOI, aumentando la precisione dell'ispezione e riducendo al minimo le fughe di dati in PCB estremamente complessi.

Conclusione

Come LHDT TECH, abbiamo profondamente compreso nella pratica che la tecnologia di ispezione ottica automatizzata (AOI) ha rimodellato il paradigma dell'ispezione della qualità dei PCB nel settore della produzione elettronica. Dall'evoluzione degli strumenti visivi di base agli odierni sistemi di ispezione intelligenti, il suo processo di sviluppo ha confermato l'insostituibile valore fondamentale di questa tecnologia nel garantire la qualità, ottimizzare i costi e guidare il processo di produzione intelligente.

La nostra soluzione AOI fornisce ai clienti

• Ispezione costante e ad alta velocità
• Ispezione completa di ogni tavola, ogni volta
• Rilevamento e classificazione automatizzati dei difetti, dalle mancanze ai ponti di saldatura ai posizionamenti errati dei componenti
• Dati affidabili per il controllo qualità, il miglioramento dei processi e la tracciabilità

Grazie all'implementazione del moderno sistema AOI di LHDT TECH, i produttori possono elaborare la strategia di ispezione ottimale, migliorare costantemente il tasso di rendimento nel contesto della rapida iterazione della tecnologia PCB e raggiungere l'obiettivo di una consegna senza difetti.

Punti da ricordare e raccomandazioni:

• Collaborazione nella progettazione: incorporare criteri di progettazione della rilevabilità durante la fase di progettazione del PCB e configurare soluzioni di ispezione di fusione 2D/3D in base ai requisiti di ispezione, integrando profondamente l'AOI nel sistema di gestione della qualità
• Ottimizzazione a ciclo chiuso: stabilire un meccanismo di feedback del processo basato sui dati AOI per ottenere un'analisi della causa principale dei difetti e una correzione del processo in tempo reale
• Layout lungimirante: esplora attivamente le nostre soluzioni di ispezione intelligenti di nuova generazione che integrano algoritmi di intelligenza artificiale e interfacce Industrial 4.0

Pensiero finale: Con il forte aumento della complessità dei PCB e i requisiti sempre più severi dei clienti finali, l'adozione della tecnologia AOI avanzata è passata dall'essere un'opzione a un elemento chiave per la competitività. LHDT TECH valuta e implementa l'AOI, aiutando i produttori a superare le sfide dell'ispezione moderna e stabilendo un nuovo punto di riferimento per qualità, efficienza e affidabilità.
