Introduzione: PCB e tecnologia dei droni

Nel mondo in rapida evoluzione dei droni, la scheda PCB è il cuore pulsante di ogni drone. Dai droni FPV di base ai più avanzati UAV commerciali, le schede PCB controllano il velivolo, distribuiscono l'energia, integrano i sensori e garantiscono un'elaborazione affidabile e in tempo reale, mantenendo al contempo il drone stabile e sicuro.

Recentemente, i circuiti stampati per droni sono diventati una vera meraviglia per gli ingegneri, solitamente ricchi di circuiti complessi, microcontrollori e linee dati ad alta velocità, che consentono al drone di volare in modo autonomo, trasmettere video in diretta ed evitare ostacoli. Una progettazione e una produzione robuste dei circuiti stampati rendono il drone affidabile anche in ambienti difficili e infondono fiducia ai piloti nei sistemi di controllo del volo e nella consegna del carico utile.

Questa guida definitiva alla progettazione di circuiti stampati per droni ti accompagnerà passo dopo passo: dalla comprensione delle basi dei circuiti stampati per droni, ai materiali utilizzati, ai tipi di circuiti stampati e controller, fino alle linee guida avanzate per la produzione e la progettazione. È l'unica guida ai circuiti stampati per droni di cui hai bisogno per costruire, migliorare o risolvere i problemi del tuo UAV.

Guida ai circuiti stampati per droni: comprendere i PCB dei droni

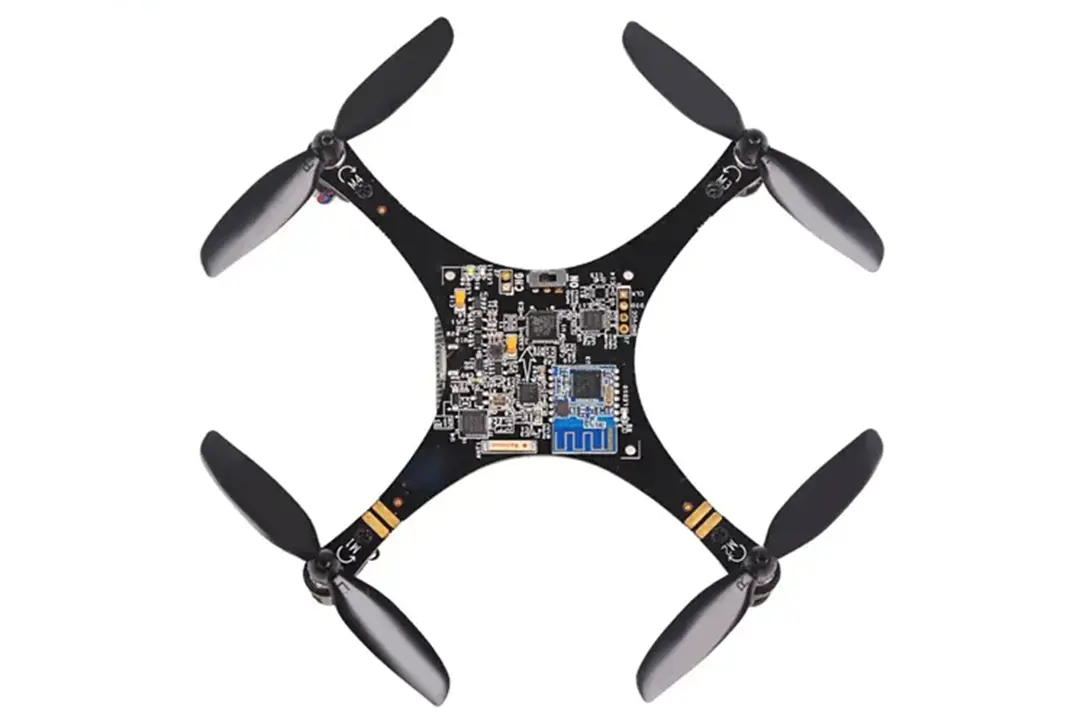

Cosa è Scheda PCB per drone?

Una scheda PCB per droni è una scheda a circuito stampato progettata su misura. Ospita tutti i componenti elettronici necessari per il volo. Ciò include microcontrollori, ESC, IMU, moduli GPS, regolatori di potenza e altro ancora: in sostanza, ogni singolo circuito necessario per far volare, navigare e comunicare il drone.

Funzioni del PCB per un drone

• Controllo centrale: Funge da centro di comando e invia istruzioni dal controllore di volo agli ESC, al gimbal e ai moduli sensore.
• Instradamento del segnale: I dati possono essere distribuiti tra diversi componenti all'interno del drone, come l'IMU, il GPS, l'interfaccia della telecamera e il sistema di telemetria radio.
• Distribuzione dell'energia: È inclusa una scheda di distribuzione dell'alimentazione (PDB) per distribuire in modo efficiente la corrente dalla batteria all'elettronica di volo e ai sistemi del carico utile.
• Sicurezza: Protegge inoltre i componenti elettronici sensibili da sbalzi di tensione, interferenze elettromagnetiche, vibrazioni e stress termico.

Perché la progettazione e la produzione dei PCB sono importanti

I PCB progettati male o di bassa qualità possono causare rumore, surriscaldamento e persino malfunzionamenti in volo, riducendo l'affidabilità dei droni. Pertanto, garantire l'affidabilità e le prestazioni del PCB è fondamentale per gestire il controllo di volo del drone e integrare senza problemi tutti i requisiti di alimentazione e di segnale su un'unica scheda a circuito stampato.

Tipi di schede PCB per droni e circuiti utilizzati nei droni

Esistono diversi tipi importanti di PCB e circuiti utilizzati nei droni:

Migliori pratiche:

• Per voli ad alta velocità o video reali, possiamo selezionare un PCB dedicato ad alta velocità con linee a impedenza controllata per la fedeltà del segnale.
• Per mini droni o droni pieghevoli, possiamo usare un rigido-flex o PCB ibrido per ridurre i fili allentati e migliorare la robustezza.

Componenti PCB, circuito e controller per droni

I componenti delle schede PCB dei droni mostrano la complessità e la precisione che si trovano all'interno di un drone. Ecco i principali componenti e le loro funzioni:

Componenti essenziali dei PCB utilizzati nei PCB dei droni

• Microcontrollore/Processore (Cervello del drone): Gestire tutti i processi, la comunicazione con i componenti elettronici e gli algoritmi di volo.
• Controllore di volo: Atteggiamento del manager, coordinamento GPS, regolazione PID e fusione dei sensori.
• ESC (regolatori elettronici di velocità): Garantirà un controllo preciso del motore tramite segnali PWM.
• Gestione dell'alimentazione e della batteria: Comprendeva regolatori di tensione, sensori di corrente, MOSFET e BMS per una distribuzione sicura dell'energia.
• IMU (Unità di Misura Inerziale): Può essere dotato di giroscopio e accelerometro per la stabilizzazione.
• Moduli di telemetria e comunicazione: Il ripetitore trasmette i dati in tempo reale alla stazione di terra.
• Interfacce per fotocamere e controller per gimbal: Consente voli FPV, mappatura o missioni di fotografia aerea.
• Modulo GPS: È necessario per la navigazione autonoma, il ritorno a casa, anche
• Connettori, sensori e porte periferiche: Espansione e flessibilità.

Esempio di schema elettrico

Lo schema elettrico del drone include un sistema di distribuzione dell'alimentazione affidabile, un'unità di elaborazione centrale e la fusione dei sensori. Possiamo salvare questo schema elettrico come progetto, assicurandoci che componenti come l'IMU e il GPS siano tenuti lontani da fonti di alimentazione rumorose per garantire la qualità del segnale.

Materiali utilizzati nei PCB dei droni

I materiali utilizzati nei circuiti stampati per droni influiscono su peso, durata e prestazioni. Tra le opzioni più diffuse figurano:

Linee guida per la progettazione di PCB e la scelta del PCB giusto per il drone

La progettazione di un circuito stampato (PCB) per un drone richiede un'attenta pianificazione, simulazione e test. È necessario seguire queste linee guida e considerazioni per la progettazione del PCB:

Linee guida di progettazione

• Diagramma schematico: Possiamo iniziare con uno schema organizzato. Esso mostra tutte le schede di controllo, i bus di alimentazione e le connessioni periferiche.
• Posizionamento dei componenti: Posiziona i componenti rumorosi (motori, regolatori di commutazione) in zone separate; raggruppa i componenti correlati per ridurre al minimo i percorsi critici.
• Traccia del percorso: Utilizziamo piste larghe per l'alimentazione; i mini via sono impiegati nei percorsi ad alta velocità e ad alta corrente.
• Impilazione dei livelli: I PCB multistrato (da 4 a 8 strati) sono standard per i progetti dei droni, con massa e alimentazione per la riduzione delle interferenze elettromagnetiche e la schermatura del segnale.
• Gestione termica: Al fine di posizionare componenti termosensibili sui regolatori di tensione; per fornire aree di rame, pad termici e vie di interconnessione per la dissipazione del calore.
• Schermatura EMI: Colate a terra, lattine di protezione e tracciamento accuratamente separato.

Come scegliere il PCB giusto per un drone

• Applicazione: Il tuo drone è destinato alle corse, alla fotografia, alla mappatura, alle consegne o all'agricoltura? Ogni caso d'uso determina quali componenti e circuiti elettronici hanno la priorità. Ad esempio, i droni da corsa necessitano di PCB leggeri e resistenti al calore, mentre i droni per la mappatura richiedono PCB progettati per la telemetria a lunga distanza e l'input da più sensori.
• Vincoli di spazio e peso: L'ottimizzazione del peso è molto importante. La scelta di circuiti stampati multistrato complessi può ridurre il cablaggio pur soddisfacendo tutti i requisiti di controllo del volo e di alimentazione. I PCB ibridi e rigido-flessibili contribuiscono a massimizzare l'utilizzo dello spazio e a ridurre il peso, e possono essere utilizzati anche in droni pieghevoli o dispositivi compatti.
• Componenti di potenza: Scegliete materiali e layout per PCB in grado di gestire correnti elevate: utilizzate strati di rame spessi e vie termiche per la dissipazione del calore. Quando progettate la scheda di distribuzione dell'alimentazione, utilizzate piste spesse per garantire sicurezza e affidabilità.
• Esigenze di gestione termica: Se il tuo drone può operare in climi caldi o con motori ad alta corrente, i PCB con nucleo in alluminio o rame, abbinati a adeguate strategie di gestione termica, possono prevenire il surriscaldamento e i guasti.
• Integrazione dei componenti: Le pratiche di progettazione e produzione dei PCB consentono di integrare le funzioni di controllore di volo, sensore e PDB sulla scheda. Ciò riduce al minimo la perdita di segnale, migliora l'affidabilità e semplifica l'assemblaggio.
• Conformità FAA/CE/EMC: I droni commerciali devono rispettare normative in materia di interferenze elettromagnetiche (EMI), affidabilità e sicurezza. È necessario garantire che le schede PCB soddisfino lo standard IPC e siano sottoposte a test approfonditi per vibrazioni, umidità e sicurezza elettrica.

Software per la progettazione di circuiti stampati per droni e produzione di circuiti stampati.

Progettare un circuito stampato per applicazioni su droni non è mai stato così facile, grazie ai software avanzati di progettazione di PCB e all'industria globale di produzione di PCB.

Il miglior software di progettazione PCB per schede PCB per droni.

• Kicad (gratuito, open-source, con un forte supporto della comunità)
• AQUILA (campo ad esempio per schema elettrico e layout del circuito stampato)
• Progettista Altium (professionale, per uso nella progettazione di circuiti stampati per droni commerciali)
• Elettronica Fusion 360 (migliore integrazione con la progettazione meccanica per i droni)

Come utilizzare un software di progettazione di circuiti stampati (PCB):

• Realizzare lo schema elettrico con tutti i componenti del PCB del drone: controllore di volo, ESC, BMS, sensori e connettori.
• Definire le regole di progettazione: larghezza delle tracce, fori di via, impedenza controllata per RF/video e aree di mantenimento.
• Eseguire simulazioni per EMI, integrità del segnale e dissipazione del calore.
• File FetGerber e distinta base (BOM) da inviare alla fabbrica di PCB.

Produzione di circuiti stampati per droni

• Scegliete produttori di PCB con una vasta esperienza nelle applicazioni.
• I circuiti stampati standard per droni sono in FR-4, ma è possibile specificare se sono necessari circuiti ibridi, flessibili o con anima metallica.
• Informatevi sulle prestazioni e la durata delle finiture superficiali.
• Per la produzione, utilizzare macchine automatizzate (SMT pick-and-place) per migliorare la qualità.
• Richiedere test funzionali e ambientali (cicli termici, vibrazioni, umidità) come parte del controllo qualità.

Lista di controllo della qualità:

Gestione termica e affidabilità nelle schede PCB di controllo di volo

Per garantire una corretta gestione termica del circuito stampato di controllo del volo, è importante tenere presente che i droni generano calore durante il volo a causa delle rapide variazioni di potenza dei componenti e dei motori, nonché di fattori ambientali.

Tecniche di gestione termica

• Colate di rame: Utilizzare ampie aree di rame sotto i transistor di potenza e i regolatori.
• Vie termiche: Conduce il calore verso lo strato interno e inferiore, aumentando il raffreddamento.
• Dissipatori di calore: Applicabile a ESC e aree con componenti ad alta corrente/tensione.
• Componente attento metti : Separare i circuiti integrati analogici termosensibili dai componenti di potenza che generano calore.
• Nucleo in alluminio o rame: Utilizza un caso estremo: offre la massima affidabilità per le schede PCB dei droni industriali/militari/UAM.

Suggerimenti per affidabilità e prestazioni

• Applicare un rivestimento protettivo sulla scheda per prevenire la corrosione e l'infiltrazione di umidità.
• Per resistere alle vibrazioni, utilizzare distanziatori meccanici e gommini antivibranti.
• Seguire le linee guida di progettazione IPC per le dimensioni dei pad, la larghezza delle tracce e le distanze in base a v&c
• Integrare la ridondanza per i percorsi critici di volo, ad esempio tramite IMU di backup o doppi ingressi per batterie.

Garantire le migliori prestazioni della scheda PCB del drone

Come a garantire , il Le schede PCB per droni soddisfano le esigenze delle missioni con droni e offrono la massima affidabilità e prestazioni?

• Test della scheda: Dopo l'assemblaggio, testare ogni PCB per verificarne la funzionalità, la compatibilità elettromagnetica (EMI) e l'integrità alle alte frequenze.
• Documentazione: Salva lo schema elettrico, il layout del PCB e la distinta base per ciascuno
• Montaggio: Utilizza connettori di qualità ed evita di impilare i componenti lateralmente, poiché ciò potrebbe causare deformazioni.
• Corrispondenza dei componenti: Adattare la capacità del motore/ESC all'alimentazione e alle specifiche delle piste del PCB: non sottodimensionare mai il motore per la corrente.
• modularità: Quando si sviluppano flotte di schede, è consigliabile optare per circuiti stampati modulari, che consentono una rapida sostituzione dei controllori di volo o delle schede di alimentazione difettosi.
• Aggiornamenti del firmware: Includere connettori per USB/UART in modo che il PCB del controllore di volo possa essere facilmente aggiornato ed sottoposto a debug.
• Registrazione sul campo: Integrare la registrazione dei dati per il monitoraggio in tempo reale dei circuiti stampati (PCB) e delle schede elettroniche del drone durante il funzionamento.

Guida passo passo: come realizzare il miglior drone utilizzando PCB di alta qualità

Questa guida alla produzione di PCB per droni ti permette di realizzare il drone dei tuoi sogni:

1. Definire i requisiti della missione

• Bisogna considerare le dimensioni, l'autonomia di volo, il carico utile, i sensori e le comunicazioni.

2. Pianificazione dello schema elettrico

• Disporre i componenti principali: controllore di volo, ESC, PDB, IMU, telemetria e sensori.
• Raggruppa i componenti per ottenere i percorsi di segnale/alimentazione più brevi.

3. Progettazione PCB

• Utilizzare un software di progettazione PCB per la creazione dello schema elettrico e del layout.
• Eseguire il controllo delle regole di progettazione (DRC - Design Rules Check) per verificare la conformità elettrica e meccanica.
• Simula le prestazioni termiche e di interferenza elettromagnetica (EMI).

4. Prototipo della scheda PCB

• Invia i file Gerber a un'azienda specializzata nella produzione di circuiti stampati di qualità.
• Assemblare un prototipo utilizzando servizi SMT/SMD.

5. Assemblaggio e collaudo iniziale

• Montare componenti come sensori, controllore di volo e circuiti di alimentazione.
• Prima di installare il tutto sul drone, effettuare delle prove con carichi fittizi.

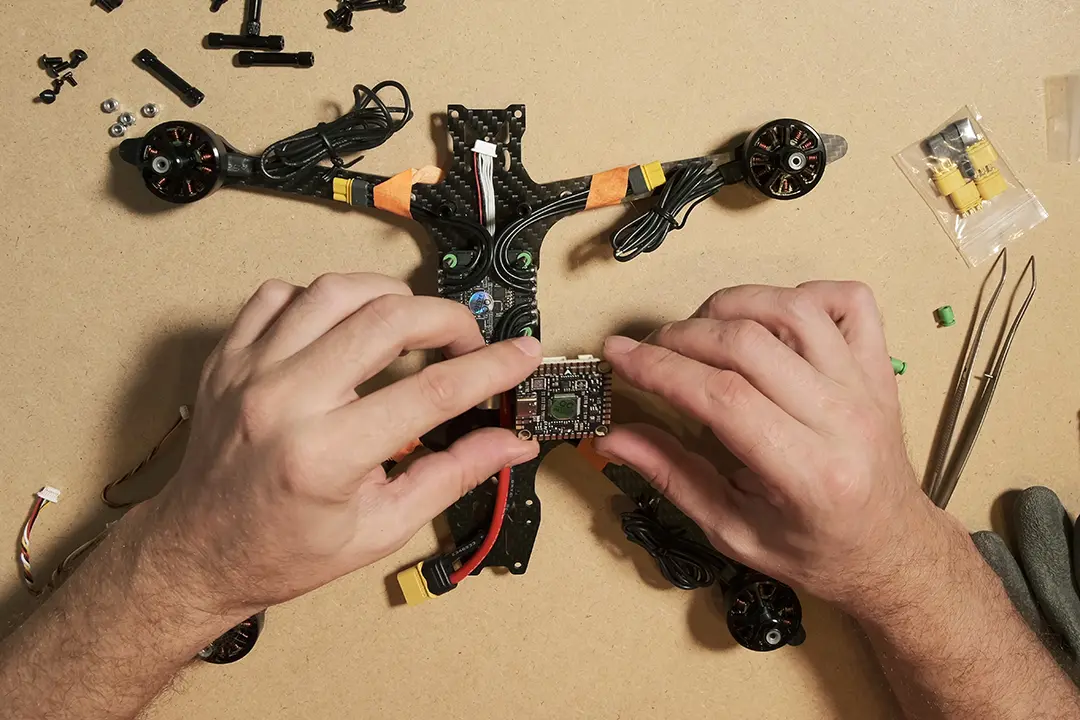

6. Montaggio sul drone, test finale e messa a punto

• Assemblare il PCB nel telaio con lo stencil.
• Eseguire controlli completi: associazione del ricevitore, programmazione dell'ESC, calibrazione dell'IMU.
• Regolare il PID e i parametri di volo sul campo.

7. Registrazione dei dati, feedback, miglioramento

• Registrare tutti i segnali del PCB durante il test; verificare la presenza di surriscaldamento dei componenti, integrità del segnale o perdita di comunicazione.
• Migliorare il progetto del PCB in base ai risultati ottenuti, e procedere per iterazioni in vista della revisione successiva.

Conclusione: Creare la migliore scheda PCB per le esigenze dei droni

Un circuito stampato (PCB) ben realizzato per i progetti di droni è la base di qualsiasi UAV ad alte prestazioni. Seguendo i consigli di questa guida alla progettazione e produzione di circuiti stampati per droni, comprendendo i componenti utilizzati nei PCB per droni, dando priorità all'affidabilità e utilizzando i materiali giusti, si pongono le basi per il successo della missione.

Tabella riassuntiva: punti chiave della guida definitiva ai PCB per droni
