Introduzione ai criteri di accettazione per i PCB

Il design innovativo e le linee di assemblaggio avanzate non determinano la natura fondamentale delle apparecchiature. Il fondamento principale delle apparecchiature elettroniche di alta qualità risiede nell'affidabilità di circuiti stampatiLa concorrenza di mercato nel settore dell'elettronica è estremamente agguerrita. Difetti minori in produzione di circuiti stampati possono portare a richiami di prodotti su larga scala, insoddisfazione dei clienti e potenziali rischi per la sicurezza. Le imprese formulano chiaramente e applicano rigorosamente i criteri di accettazione, che sono il fulcro dei sistemi di garanzia della qualità e dell'affidabilità.

I criteri di accettazione sono molto più di una semplice documentazione. Questo sistema include standard, metodi di ispezione e parametri di riferimento per l'accettazione. Queste molteplici dimensioni lavorano insieme per garantire che i circuiti stampati conformi ai requisiti di affidabilità passino alla fase di assemblaggio. Le aziende possono stabilire specifiche di controllo basate su standard di settore riconosciuti a livello globale, come l'IPC-A-600 emesso dall'Association Connecting Electronics Industries (IPC). Questi standard guidano gli ingegneri nell'identificazione e nel controllo dei difetti di produzione, nell'ottimizzazione continua dei processi produttivi e nella minimizzazione del rischio di guasti del prodotto nelle applicazioni reali.

Quali sono i criteri di accettazione per i PCB?

I criteri di accettazione definiscono la soglia di qualificazione per ogni circuito stampato in base a tre dimensioni: le proprietà fisiche devono soddisfare i requisiti, le prestazioni elettriche devono essere qualificate e la qualità estetica deve essere conforme alle specifiche. Questo insieme completo di requisiti garantisce che ogni circuito stampato non solo soddisfi i parametri specifici richiesti dai clienti, ma anche le aspettative di base del settore in termini di qualità del prodotto e affidabilità a lungo termine.

I principali criteri di accettazione per i PCB spesso includono:

• Dimensioni e tolleranze ristrette: Assicurarsi che lo spessore, il contorno e le dimensioni dei fori della scheda siano perfettamente allineati con i file di progetto. Anche una minima deviazione può compromettere l'allineamento dei componenti durante l'assemblaggio.

• Placcatura in rame: Le tracce e i via devono raggiungere uno spessore di rame adeguato. Questo parametro determina direttamente se la loro capacità di trasporto di corrente e la resistenza meccanica soddisfano i requisiti. Per i circuiti stampati di Classe 3, ovvero i prodotti utilizzati in applicazioni ad alta affidabilità, la sufficienza dello spessore del rame è ancora più critica.

• Copertura della maschera di saldatura: La maschera di saldatura deve proteggere le aree in rame che non devono essere saldate, prevenendo cortocircuiti e perdite.

• Serigrafia e marcature: Tutti gli elementi identificativi stampati devono essere chiari, leggibili e stabili per facilitare le fasi di assemblaggio e ispezione.

• Conducibilità: I test elettrici al 100% per la continuità e l'isolamento garantiscono l'assenza di cortocircuiti, interruzioni o problemi di integrità dell'alimentazione.

LHDPCB'S Criterio chiave per l'accettazione dei PCB

Per produrre circuiti stampati (PCB) di alta qualità, LHDPCB non solo deve soddisfare tutti i criteri elencati nella checklist di ispezione, ma anche superare questi requisiti di base. Di seguito sono riportati alcuni esempi di standard di accettazione critici conformi alla specifica di ispezione IPC-A-600 per i PCB.

IPC-A-600: Lo standard per la qualità dei PCB

Il punto di riferimento per i criteri di accettazione nel settore dei circuiti stampati è lo standard IPC-A-600. Definito dall'Association Connecting Electronics Industries (IPC), questo documento esaustivo specifica i requisiti di accettazione visivi e dimensionali, classe per classe.

Perché la norma IPC-A-600 è così importante?

• Allineamento universale: Gli standard IPC stabiliscono un linguaggio industriale unificato, consentendo al reparto acquisti, al personale tecnico e di ingegneria e alla linea di assemblaggio di definire criteri di valutazione coerenti per i prodotti "qualificati" lungo l'intera catena produttiva.

• Linee guida esterne e interne: Copre ogni aspetto, dai difetti superficiali visibili agli strati interni microsezionati e ai fori metallizzati.

• Riferimenti visivi fotografici: Centinaia di foto mostrano esempi concreti di condizioni accettabili e di condizioni difettose: un vantaggio non indifferente per la formazione e le verifiche.

• Fondamenti per gli standard del Consiglio di Amministrazione di Classe 2 e Classe 3: Questo standard definisce requisiti di accettazione chiari per diverse classi di applicazioni. Stabilisce i criteri di base per l'elettronica generica (Classe 1). Fissa una soglia più elevata per i prodotti di servizio dedicati (Classe 2). Impone i requisiti più rigorosi per le applicazioni ad alta affidabilità (Classe 3).

La norma IPC-A-600 riveste un ruolo centrale nel processo di approvvigionamento e nel sistema di garanzia della qualità. Questa norma viene comunemente utilizzata insieme alla IPC-6012D (Specifiche per circuiti stampati rigidi) e alla IPC-6013C (Specifiche per circuiti stampati flessibili). Le tre norme sono interconnesse e costituiscono un quadro normativo completo per l'approvvigionamento, l'accettazione e il controllo qualità dei circuiti stampati.

LHDPCB'S Classi di accettabilità: schede PCB di classe 2 e classe 3

Lo standard IPC-A-600 suddivide i circuiti stampati in classi di prestazioni, ognuna con il proprio livello di requisiti di accettabilità:

• Classe 2 (Prodotti elettronici dedicati): Utilizzate nella maggior parte delle produzioni elettroniche industriali e commerciali, le schede di Classe 2 devono soddisfare rigorosi standard di lavorazione e funzionalità, ma ammettono piccole imperfezioni visive purché non compromettano la durata o l'affidabilità.

• Classe 3 (Prodotti elettronici ad alta affidabilità): I circuiti stampati di Classe 3 richiedono tolleranze minime e ispezioni estremamente rigorose. Sono destinati ad apparecchiature elettroniche critiche. Dispositivi medici, sistemi di controllo aerospaziali e apparecchiature elettroniche militari rientrano in questa categoria di applicazioni. Qualsiasi difetto di fabbricazione, anche minimo, è considerato inaccettabile in questi settori. I PCB di Classe 3 devono soddisfare gli standard di tolleranza più stringenti e il loro processo produttivo richiede procedure di ispezione complete.

Principali differenze tra PCB di classe 2 e di classe 3

Requisiti critici di accettazione secondo gli standard di settore

Per essere conforme agli standard di settore, ogni PCB deve soddisfare i requisiti di accettazione in tre punti di controllo chiave:

1. Caratteristiche esterne (livello di superficie)

• Larghezza/spaziatura delle tracce di rame: Deve corrispondere ai file di progettazione Gerber; la spaziatura dei conduttori è fondamentale sia per i PCB a bassa tensione che per quelli ad alta tensione.

• Qualità della maschera di saldatura: La maschera di saldatura garantisce l'assenza di perdite o cortocircuiti, proteggendo i circuiti sia durante l'utilizzo che durante l'assemblaggio del PCB.

• Qualità dei bordi della tavola: I bordi devono essere lisci, privi di sbavature o delaminazioni e conformi ai requisiti di taglio a V e di pannellizzazione.

2. Caratteristiche interne (fori passanti, strati e materiale)

• Fori passanti placcati (PTH): La placcatura deve formare un rivestimento uniforme sulle pareti interne dei fori passanti, privo di difetti di fabbricazione, e deve aderire saldamente agli strati interni della parete del foro. Uno spessore insufficiente della placcatura, crepe o vuoti sulla parete del foro possono causare interruzioni intermittenti del circuito e un degrado delle prestazioni. Tali problemi sono particolarmente inclini a provocare guasti di sistema nei fori passanti ad alta corrente o di segnale.

• Strati interni e inclusione: L'analisi della sezione trasversale non deve mostrare delaminazione, disallineamenti o inclusioni estranee (come polvere o sacche di resina) tra gli strati. Questo requisito non è negoziabile per i pannelli di Classe 3.

• Qualità del dielettrico e della laminazione: I laminati isolanti devono essere sottoposti a rigorosi controlli dopo la produzione. Non devono essere presenti bolle, vuoti o particelle incorporate all'interno del materiale. Se tali difetti microscopici non vengono eliminati, si trasformeranno in punti di guasto dell'isolamento durante il funzionamento a lungo termine e, in definitiva, porteranno a guasti dielettrici o a scariche superficiali.

• Distanza tra i conduttori: Anche internamente, le tracce devono mantenere la spaziatura minima prevista dal progetto e dalle linee guida IPC per evitare cortocircuiti e dispersioni, soprattutto in presenza di alta tensione.

3. Resistenza ambientale e affidabilità a lungo termine

• Saldabilità: Tutti i pad e gli elementi in rame esposti devono accettare la saldatura in modo uniforme, senza residui di flussante, scolorimento o ossidazione.

• Durata della finitura superficiale: Finiture come ENIG o OSP devono resistere alle condizioni di assemblaggio e di utilizzo finale senza sfaldarsi o causare il "disammollamento" della saldatura.

• Deformazione e flessione: I circuiti stampati rigido-flessibili e flessibili devono resistere a ripetute piegature senza che le piste si incrinino o il rivestimento protettivo si stacchi.

LHDPCB'S Metodi di ispezione nel processo di produzione di PCB

Un'ispezione rigorosa è fondamentale per individuare i difetti e mantenere una qualità costante nella produzione di circuiti stampati. Ecco come gli impianti moderni verificano ogni criterio:

Ispezione visuale

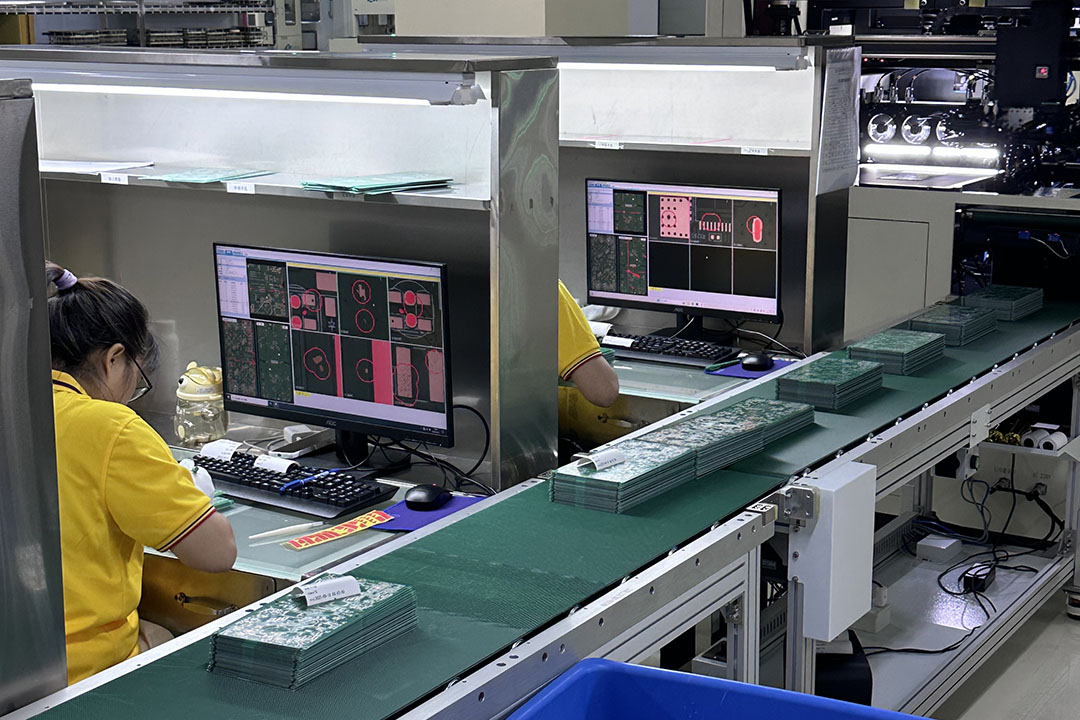

• Ispezione ottica automatizzata (AOI): Esegue la scansione di ogni scheda per rilevare difetti nella larghezza delle tracce, nella maschera di saldatura, nell'allineamento della serigrafia e nella contaminazione superficiale. L'ispezione ottica automatizzata (AOI) è fondamentale per la produzione elettronica ad alto volume.
• Ispezione visiva manuale: Gli ispettori formati secondo gli standard IPC utilizzano la lente d'ingrandimento per verificare la presenza di difetti superficiali, il sollevamento dei pad e la copertura della maschera di saldatura.
• Illuminazione e ingrandimento: Illuminazione forte e uniforme e lenti d'ingrandimento da 5x a 30x per le aree critiche.

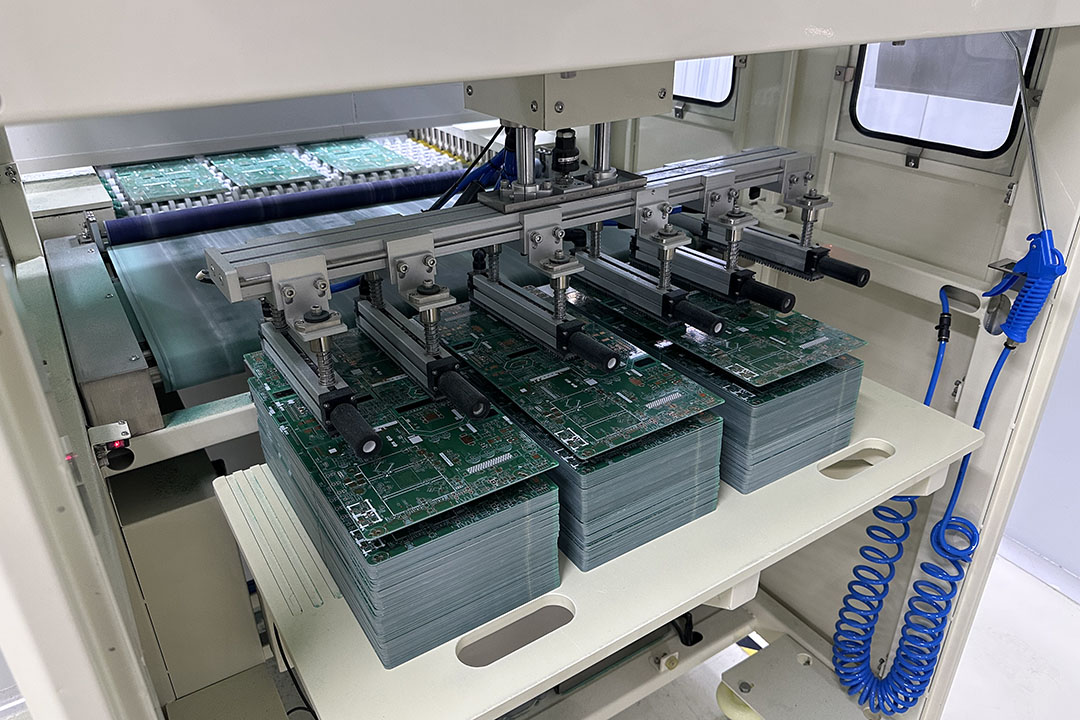

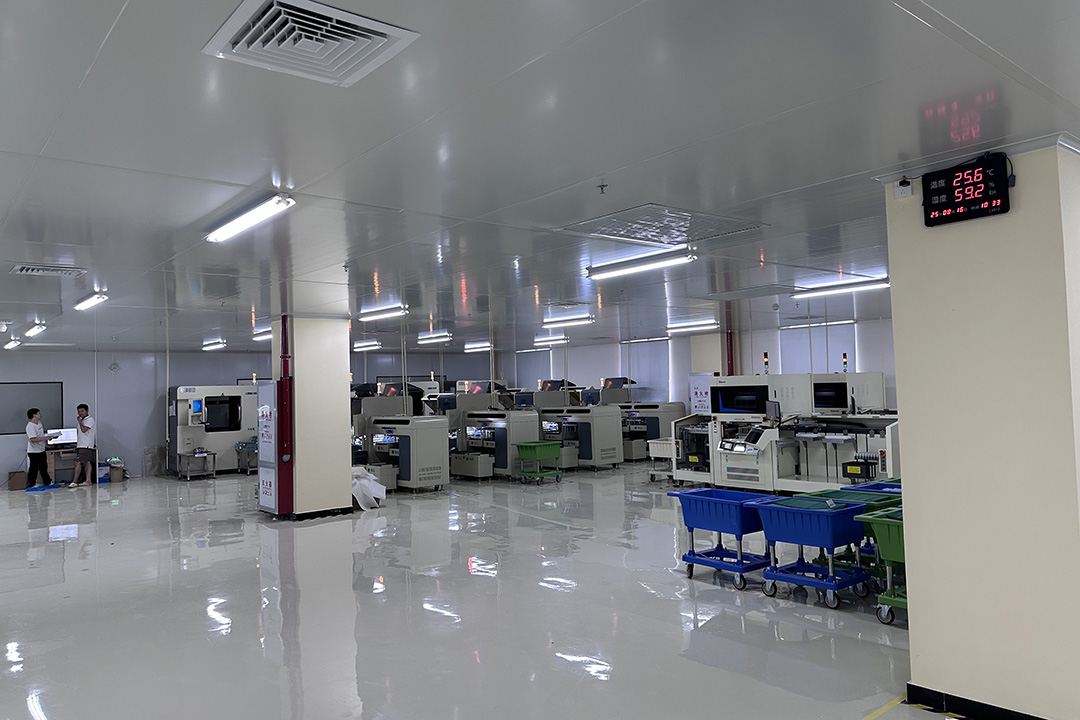

Test elettrici

• Test della sonda volante: Utilizzato per la prototipazione o per volumi da bassi a medi; le sonde si muovono su tutte le reti per garantire la completa continuità e l'isolamento.
• Letto di chiodi: Standard per la produzione ad alto volume: dispositivo personalizzato con perni per multi-rete simultanea analisiOffre copertura completa e velocità di elaborazione elevata.

Analisi di microsezioni e raggi X

• Microsezionamento: Analisi distruttiva su campioni di PCB per ispezionare la placcatura interna del cilindro, la qualità delle pareti e l'inclusione di corpi estranei. I risultati sono confrontati con lo standard IPC-A-600.
• Ispezione a raggi X: Particolarmente utile per PCB multistrato complessi, HDI e BGA, per rilevare difetti interni e vuoti invisibili in superficie.

Controllo statistico del processo (SPC)

• Grafici SPC: Utilizzato durante tutto il processo di produzione (spessore della placcatura, allineamento dei fori, registrazione della maschera di saldatura) per individuare tendenze fuori controllo e prevenire perdite.
• Garanzia di qualità basata sui dati: L'acquisizione automatica dei dati dai sistemi AOI, elettrici e SPC consente a produttori e ingegneri di perfezionare i processi e aumentare i tassi di rendimento.

Gestione dei criteri di accettazione per diverse tipologie di PCB

Nel settore dei PCB, le diverse tecnologie presentano criteri specifici:

Controllo qualità e controllo statistico di processo nella produzione di circuiti stampati

LHDPCB Integrare rigorosi sistemi di garanzia della qualità e di controllo statistico di processo in ogni fase:

• Controllo statistico di processo (SPC) in corso: Monitoraggio in tempo reale durante le fasi di placcatura, laminazione e foratura per mantenere tolleranze ristrette.
• Formazione professionale: Gli operatori e gli ispettori formati secondo gli standard IPC sono fondamentali per garantire l'applicazione coerente degli standard di accettazione durante l'intero processo produttivo.
• Tracciabilità dei dati: Ogni lotto di PCB riceve un numero di lotto univoco collegato ai dati di processo, ai risultati dei test elettrici e alle immagini delle microsezioni. Essenziale per la conformità normativa nei settori medico, avionico e militare.

Difetti comuni, inclusioni estranee e imperfezioni nei PCB

Nonostante i migliori sforzi, la produzione di PCB può occasionalmente presentare dei difetti. Ecco i problemi più comuni e perché sono inaccettabili secondo gli standard del settore:

Procedure ottimali per gli acquisti e la documentazione

Gli ingegneri e i professionisti degli acquisti dovrebbero:

• Specificare i criteri di accettazione e la classe IPC (ad esempio, Classe 2 o Classe 3) in ogni ordine e disegno di fabbricazione.
• Richiedi tutta la documentazione relativa alle ispezioni: Rapporti di prova elettrica, immagini AOI e certificati di microsezione per ogni lotto.
• Fornitori di servizi di revisione: Prima di procedere con acquisti su larga scala, è possibile effettuare una visita o richiedere un audit di qualità. Assicurarsi che il controllo dei processi sia rigoroso quanto i criteri di accettazione stessi.
• Mantenere canali di comunicazione chiari: Un allineamento tempestivo riduce le controversie, accelera i tempi di immissione sul mercato e facilita la rapida risoluzione dei problemi qualora si presentassero.

Elenco di controllo:

• Criteri di accettazione e classe PCB definiti per ogni progetto
• Tutti i dati Gerber, di stackup e di foratura sono stati condivisi con il fabbricante.
• Dati di ispezione e certificati raccolti per ogni lotto
• Effettuare audit periodici dei fornitori
• Documentazione aggiornata in base all'evoluzione degli standard.

Conclusione: garantire l'affidabilità dei dispositivi elettronici attraverso rigorosi criteri di accettazione dei PCB.

L'industria elettronica si trova attualmente in una fase di rapido sviluppo. Dobbiamo garantire che ogni fase della progettazione, produzione e approvvigionamento dei circuiti stampati rispetti rigorosamente gli standard di accettazione. Solo adottando lo standard IPC-A-600, distinguendo con precisione tra i diversi standard per i prodotti di Classe 2 e Classe 3 e istituendo un rigoroso sistema di controllo dei processi, possiamo gradualmente costruire un sistema di qualità e garantire l'affidabilità.

Ispezionando ogni criterio e scartando qualsiasi imperfezione che possa compromettere le prestazioni del prodotto, garantite che i circuiti stampati affidabili costituiscano il cuore dei vostri dispositivi elettronici. Che produciate gadget di consumo o sistemi critici, standard di accettazione rigorosi non riguardano solo la conformità, ma sono la chiave per la leadership di mercato e la fiducia dei clienti.

Se sei pronto a portare la qualità dei tuoi PCB al livello successivo, inizia con criteri di accettazione chiari, collabora con produttori proattivi certificati IPC come LHDPCBe verificate sempre ogni lotto prima che venga assemblato. È così che la diligenza si trasforma in un vantaggio competitivo duraturo.
