Introduzione: Perché i criteri di accettazione per gli assemblaggi di circuiti stampati sono importanti

Nell'industria manifatturiera elettronica odierna, caratterizzata da ritmi frenetici, ogni prodotto elettronico si basa su un'elevata qualità Assemblaggio PCB per sostenere la sua affidabilità e le sue prestazioni. Dall'elettronica di consumo ai dispositivi medici e PCB ad alta frequenza Nelle soluzioni, l'integrità dell'assemblaggio dei PCB determina direttamente la sicurezza del prodotto, la sua durata e la soddisfazione dell'utente. Per soddisfare i più elevati standard qualitativi, i principali produttori e i produttori di apparecchiature originali (OEM) adottano comunemente una serie ben definita di criteri di accettazione per l'assemblaggio elettronico.

Nel settore, la qualità di un prodotto di assemblaggio di circuiti stampati (PCB) viene valutata in base alla conformità allo standard IPC-A-610. Questo standard, ampiamente riconosciuto nel settore della produzione elettronica, copre ogni aspetto dell'assemblaggio. Fornisce una guida completa, offrendo una base quantificabile per il processo di ispezione e, al contempo, un parametro di riferimento per la valutazione degli assemblaggi. L'adesione a questo standard garantisce che i prodotti di assemblaggio di PCB raggiungano il massimo livello di prestazioni, indipendentemente dal settore o dallo scenario applicativo di riferimento.

Comprendere gli standard IPC-A-610 per l'assemblaggio di PCB: uno standard ampiamente riconosciuto

Che cos'è IPC-A-610?

IPC-A-610, Accettabilità degli assemblaggi elettronici, è il criterio di accettazione più ampiamente riconosciuto e più frequentemente utilizzato nell'assemblaggio di prodotti elettronici. Questo standard definisce i requisiti primari per ogni processo di assemblaggio: montaggio superficiale, foro passante, passo fine, PCB ad alta frequenza e persino flessibileand PCB in ceramica applicazioni.

IPC-A-610 stabilisce i requisiti per le giunzioni di saldatura, posizionamento dei componenti, Pulizia del PCBselezione dei materiali, lavorazione e processi di ispezione. Di conseguenza, è diventato sinonimo di qualità di assemblaggio, guidando il processo produttivo per tutti i principali settori della produzione di elettronica: beni di consumo, automobilistico, industriale, aerospaziale e medicale.

Perché seguire la norma IPC-A-610?

• Garantisce coerenza: Ogni operatore e ispettore, sulla base di standard uniformi, comprende chiaramente i requisiti specifici per l'applicazione della saldatura, il posizionamento dei componenti e la pulizia del circuito stampato.
• Riduce i difetti: Descrive le migliori pratiche e i criteri visivi per prevenire e individuare i difetti più comuni.
• Supporta la tracciabilità: Fornisce la struttura per la documentazione e i requisiti standard per gli audit normativi e dei clienti.

La norma IPC-A-610 definisce con precisione cosa rende un assemblaggio accettabile, un indicatore di processo (marginale ma non difettoso) o un rifiuto, avvalendosi di illustrazioni e foto reali.

Punti chiave:

• IPC-A-610 è uno standard ampiamente riconosciuto a livello mondiale per gli assemblaggi di circuiti stampati.
• Gli standard IPC forniscono la struttura e il linguaggio per la valutazione della qualità dell'assemblaggio.
• Lo standard aiuta sia LHDPCB che i clienti a sincronizzare aspettative e requisiti per gli assemblaggi elettronici.
• Grazie alla costante osservanza degli standard IPC, i prodotti soddisfano i più elevati requisiti di affidabilità a livello globale.

Classi IPC-A-610: spiegazione delle classi 1, 2 e 3.

Le classi IPC-A-610 garantiscono che i requisiti per gli assemblaggi elettronici siano adattati alle esigenze funzionali e di affidabilità del prodotto finale.

Classe 1: Prodotti elettronici generali

• Utilizzo: Giocattoli, badge lampeggianti, gadget di consumo di base: circuiti stampati in cui l'affidabilità non è fondamentale.
• Requisiti: I difetti visivi e funzionali sono tollerati a meno che non compromettano la funzionalità di base o la sicurezza.
• Classe IPC 1: definisce i criteri minimi per i mercati guidati dai costi.

Classe 2: Prodotti elettronici di servizio dedicati

• Utilizzo: Elettronica di consumo, controlli industriali, la maggior parte degli assemblaggi non critici per la vita.
• Requisiti: Trova un equilibrio tra estetica, funzionalità e lunga durata; sono ammessi piccoli difetti estetici purché non compromettano l'affidabilità del prodotto.
• IPC-A-610 Classe 2: Il livello "cavallo di battaglia", che copre la maggior parte degli assemblaggi di circuiti stampati presenti sul mercato.

Classe 3: Prodotti elettronici ad alte prestazioni

• Utilizzo: Dispositivi medici, settore aerospaziale, difesa, sicurezza automobilistica, PCB avanzati: dove "il fallimento non è un'opzione".
• Requisiti: Tolleranza zero per gli indicatori di processo e i difetti visivi, meccanici ed elettrici. Ispezioni e collaudi sono rigorosi.
• IPC-A-610 Classe 3: Garantisce che il processo di assemblaggio soddisfi i più elevati standard di affidabilità, con documentazione e tracciabilità complete.

Riepilogo delle classi IPC-A-610

LHDPCB'S Criteri e requisiti chiave di accettazione per gli assemblaggi elettronici

Gli standard IPC-A-610 per l'assemblaggio di PCB suddividono l'accettazione in diverse aree critiche, ognuna con parametri di riferimento concreti, visivi e misurabili.

Requisiti per le giunzioni di saldatura

• Requisiti per le giunzioni di saldatura: Liscio, lucido, di dimensioni adeguate (altezza/larghezza) e in grado di bagnare completamente sia il pad che i cavi dei componenti.
• Criteri di accettazione visiva: Nessun vuoto, crepa o giunzione "fredda" (opaca, granulosa).
• Ponticelli a sfera di saldatura: Non tollerato nelle classi 2 e 3.
• Baffi/schizzi reticolati/di stagno: Sono ammessi solo nella Classe 1, a meno che non creino un rischio di cortocircuiti elettrici.

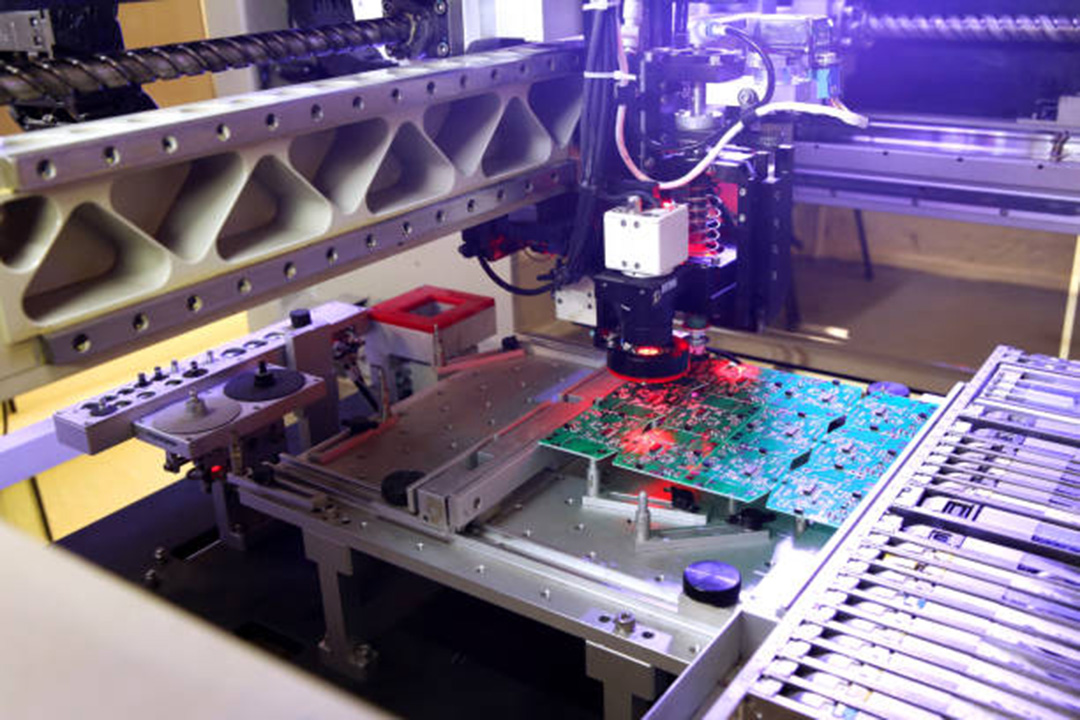

Posizionamento e orientamento dei componenti

• Ogni assemblaggio viene controllato per verificarne il corretto posizionamento, l'assenza di deformazioni, la perfetta polarità e la conformità alla distinta base.
• Requisiti per gli assemblaggi elettronici: Tutti i componenti specificati devono corrispondere al file di progettazione del PCB e alla documentazione di assemblaggio, con allineamento e orientamento controllati entro <0.15 mm per le classi 2 e 3.

Pulizia e qualità della superficie

• Valutazione dell'assemblaggio: Verifica la presenza di residui di flussante, macchie e contaminazioni. La classe 3 richiede la pulizia totale.
• Set IPC-A-610 Requisiti relativi alle impronte digitali, alla pasta saldante in eccesso e al distacco della maschera: tutti punti critici comuni.

Integrità meccanica

• I criteri di accettabilità prevedono il corretto taglio dei conduttori, l'assenza di deformazioni del circuito stampato, l'assenza di deformazioni meccaniche e connessioni dei terminali sicure.
• Le prove meccaniche e l'ispezione visiva garantiscono che gli assemblaggi di circuiti stampati mantengano l'integrità meccanica per tutta la loro durata di vita prevista.

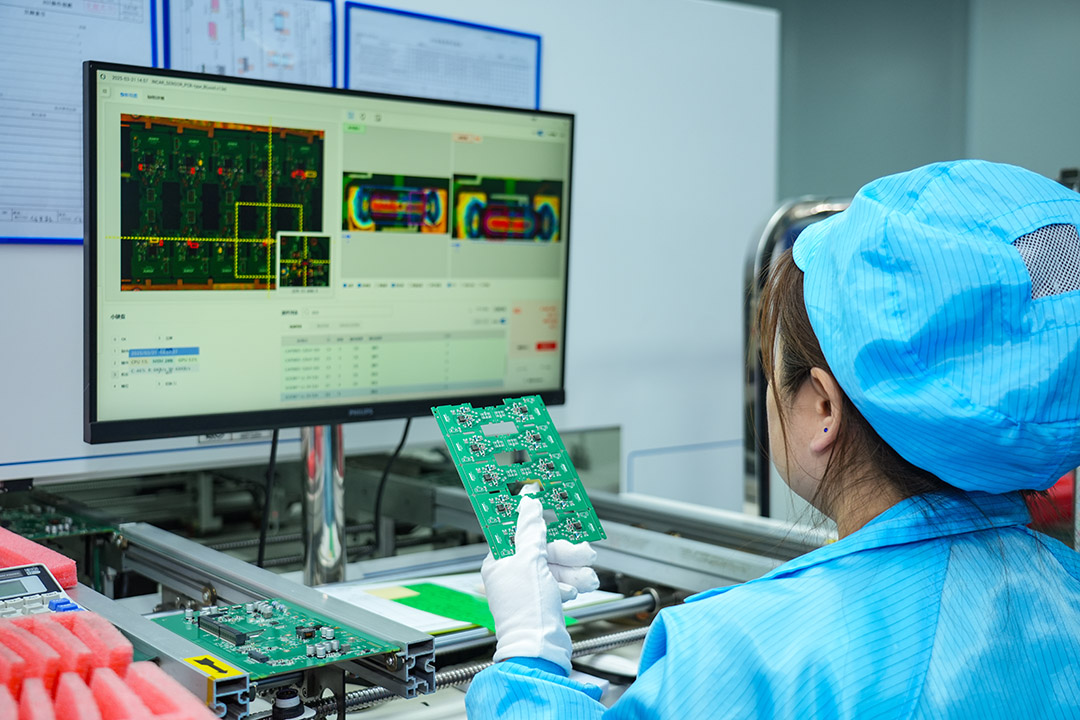

Ispezione e test

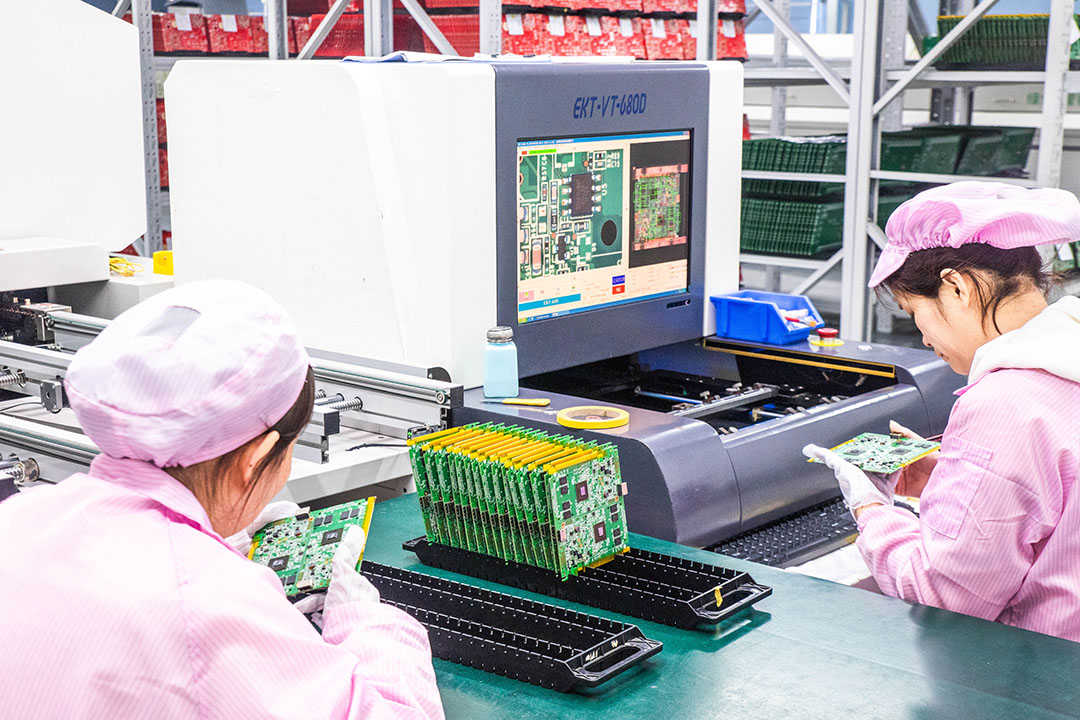

• Processi di ispezione: AOI, raggi X (per BGA, µBGA), test con sonda volante e ICT, test di burn-in e test funzionali per circuiti critici.
• Fornitura standard Definizioni chiare di superamento/non superamento.
• Documentazione: Le procedure di assemblaggio di Classe 2 e Classe 3 vengono documentate in ogni fase, con registrazioni digitali disponibili per le verifiche.

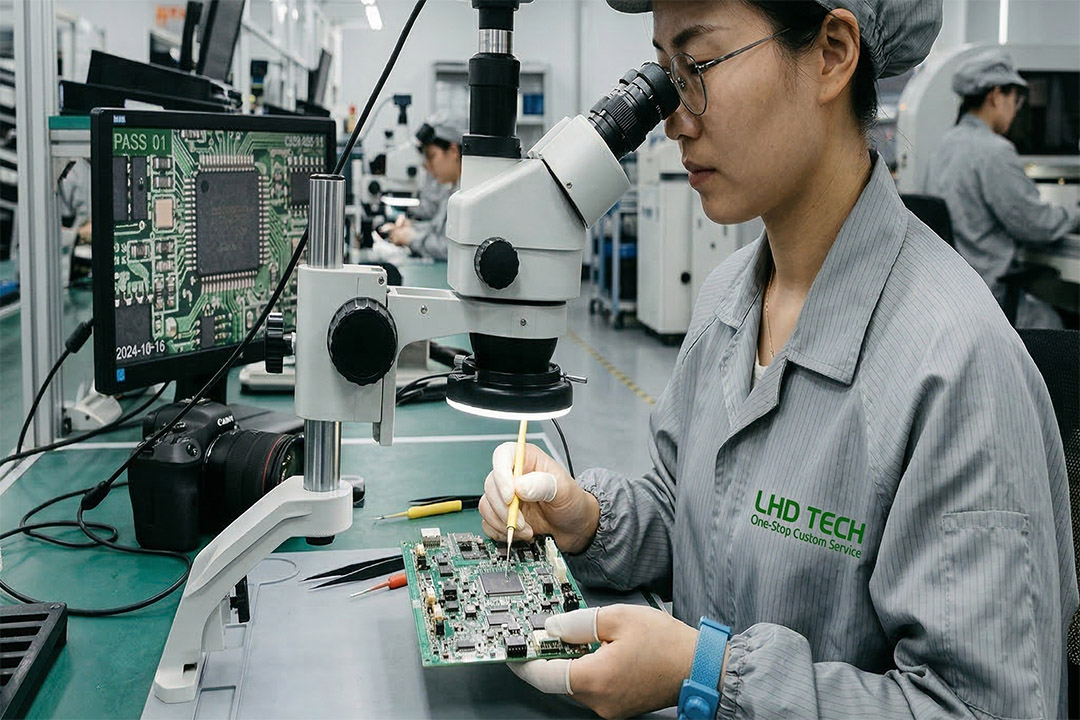

Criteri di accettazione visiva: ispezione e collaudo per ogni assemblaggio

Accettazione visiva per assemblaggi elettronici

Lo standard IPC-A-610 specifica le procedure operative dettagliate per la saldatura e l'assemblaggio. Stabilisce inoltre i criteri che guidano gli operatori nella valutazione della qualità dell'assemblaggio tramite ispezione visiva e test meccanici. Questo standard di accettazione visiva utilizza foto e diagrammi ad alta risoluzione per fornire riferimenti visivi corrispondenti a ogni dettaglio dell'assemblaggio elettronico.

Procedure ottimali per l'ispezione e il collaudo

• L'implementazione degli standard IPC richiede alle aziende di stabilire una serie completa di procedure di ispezione e collaudo che vadano oltre la semplice ispezione visiva. Per qualsiasi prodotto PCB di fascia alta, le operazioni pratiche richiedono un'applicazione combinata di ispezione manuale, ispezione ottica automatizzata (AOI), ispezione a raggi X e test funzionali. La ragione fondamentale per adottare un approccio di ispezione combinato di questo tipo è che l'elevata densità di cablaggio e la continua miniaturizzazione dei circuiti stampati possono generare potenziali difetti non direttamente identificabili a occhio nudo.

• Suggerimento per una guida completa: Utilizzare immagini ad alta risoluzione e analisi trasversali per addestrare gli ispettori ed evitare la soggettività nei giudizi di conformità/non conformità.

• I criteri di accettazione per gli assemblaggi elettronici devono essere visibili in ogni postazione di ispezione, in modo che ispettori e operatori siano sempre a conoscenza dei requisiti e dei criteri standard più recenti per garantire la qualità del prodotto.

Come la norma IPC-A-610 migliora la qualità dell'assemblaggio, l'affidabilità e la qualità del prodotto

Perché i criteri IPC-A-610 sono importanti

Lo standard IPC-A-610 svolge tre funzioni principali. La prima è quella di ridurre gli errori sistematici durante il processo di produzione. La seconda è quella di diminuire l'incidenza dei guasti durante l'utilizzo del prodotto sul campo. La terza è quella di garantire che gli assemblaggi di PCB soddisfino costantemente i più elevati requisiti di affidabilità e sicurezza. Questo standard fornisce specifiche chiare per la qualità delle saldature, la precisione del posizionamento dei componenti e la pulizia del PCB. Tali requisiti assicurano che un'ampia gamma di prodotti elettronici raggiunga gli obiettivi di prestazione previsti, coprendo categorie di prodotti che vanno dai dispositivi elettronici generici alle applicazioni PCB più avanzate.

• Qualità dell'assemblaggio: I requisiti standard coprono ogni aspetto, dalla progettazione dei pad ai test ambientali, riducendo il rischio di difetti latenti.

• Requisiti di affidabilità: Concentrandosi su fattori quali stress termomeccanico, resistenza alla corrosione e prestazioni ad alta frequenza, i requisiti IPC-A-610 proteggono i progetti avanzati di circuiti stampati utilizzati in prodotti medicali, aerospaziali e per la difesa.

• L'implementazione degli standard IPC offre ai produttori di apparecchiature originali (OEM) e alle aziende di assemblaggio un chiaro vantaggio competitivo: minori tassi di rilavorazione e di garanzia, maggiore fiducia da parte dei clienti e audit di qualità più agevoli.

Applicazione degli standard IPC-A-610 per l'assemblaggio di PCB alla produzione avanzata di PCB

Standard per assemblaggi di PCB avanzati

• PCB ad alta frequenza e PCB ceramici: Le tecnologie avanzate dipendono da giunzioni di saldatura precise e prive di vuoti, nonché dal corretto orientamento dei componenti. I requisiti della norma IPC-A-610 per le giunzioni di saldatura e i criteri di accettazione visiva garantiscono l'integrità del segnale e la stabilità meccanica.

• I requisiti per gli assemblaggi elettronici diventano sempre più cruciali man mano che le dimensioni dei PCB si riducono e il numero di strati aumenta negli assemblaggi ad alta densità/interconnessione, BGA e a passo fine.

• I servizi di assemblaggio devono garantire documentazione e tracciabilità, con ispezione ottica automatizzata (AOI), raggi X e test elettrici in linea come strumenti essenziali.

Integrare la qualità nel processo di assemblaggio

• Progettazione per la producibilità (DFM): Assicurarsi che la progettazione del PCB corrisponda al livello di qualità di ispezione e assemblaggio prescritto dalla classe IPC selezionata (1, 2 o 3).

• Gli standard di lavorazione specificati dalla norma IPC-A-610 non si limitano a definire la conformità, ma indicano anche i metodi migliori per ottenere rese elevate anche in ambienti di assemblaggio difficili.

• Implementare controlli di processo avanzati: Il controllo statistico di processo (SPC), la tracciabilità a livello di lotto e la profilazione termica in linea supportano i requisiti IPC-A-610 e una maggiore efficienza in ogni assemblaggio.

Guida completa: criteri di ispezione, documentazione e tracciabilità

Il ruolo della tracciabilità nella conformità allo standard IPC-A-610

• Tracciabilità significa: Ogni componente, lotto di saldatura, azione dell'operatore e fase di ispezione può essere ricondotto a una singola scheda o a un lotto di assemblaggio.
• Gli standard IPC-A-610 per l'assemblaggio di PCB ora raccomandano la registrazione digitale, collegando i numeri di serie e le immagini AOI alle spedizioni in uscita.
• Lo standard definisce la documentazione richiesta: i certificati di conformità sono essenziali per i progetti di Classe 2 e Classe 3.

Migliori pratiche di documentazione

• Utilizzare le checklist di processo standard derivate dalle classi IPC-A-610.
• Archiviare tutti i registri delle ispezioni AOI, a raggi X e manuali per future verifiche, soprattutto laddove la responsabilità, le normative assicurative o le disposizioni dei clienti richiedano prove.
• Formare il personale non solo a rispettare gli standard IPC, ma anche a documentare con chiarezza ogni fase di assemblaggio e ispezione.

Come scegliere servizi di assemblaggio di qualità per progetti di PCB ad alta frequenza e PCB ceramici

Garantire che il fornitore di servizi soddisfi gli standard più elevati

• Certificato secondo lo standard IPC-A-610 (incluse le classi 2 e 3, ove applicabili).
• Comprovata esperienza di successo nella produzione di componenti elettronici: Richiedete referenze e statistiche di rendimento da progetti simili di PCB ceramici e ad alta frequenza.
• Capacità di ispezione e documentazione: Se possibile, visitate la loro struttura; esaminate i registri delle ispezioni, sia automatizzati che manuali.
• Capacità di fornire liste di controllo dei criteri di accettazione visiva IPC-A-610 e tracciabilità completa.
• Esperienza con requisiti avanzati per circuiti stampati (PCB): Elevato numero di strati, tecnologie di assemblaggio miste (SMT/THT) e materiali di saldatura avanzati.

Lista di controllo per servizi di assemblaggio di qualità:

• Conforme alle più recenti normative IPC-A-610 e agli standard IPC correlati.
• Offre test AOI in linea, a raggi X, con sonda volante e di burn-in.
• Mantiene la documentazione e i criteri di accettazione visiva per ogni assemblaggio
• Valore aggiunto: feedback DFM/DFT per ottimizzare affidabilità e resa

Conclusione: Implementare gli standard IPC per la massima qualità

Nella corsa globale verso prestazioni e affidabilità nella produzione di componenti elettronici, solo chi implementa e applica gli standard più elevati, come definiti dalle norme IPC-A-610 per l'assemblaggio di PCB, è in grado di fornire costantemente prodotti che soddisfano i più alti requisiti di qualità del mercato odierno. Questi standard migliorano non solo la qualità e l'affidabilità dell'assemblaggio, ma anche la reputazione e il successo commerciale sia degli OEM che delle aziende EMS.

Punti Salienti:

• Specificare sempre la corretta classe IPC-A-610 per ogni assieme.
• Utilizzare criteri di accettazione visiva e processi di ispezione documentati per garantire la qualità in ogni fase.
• Segui gli standard IPC come elemento centrale del tuo processo, non come una semplice casella da spuntare al momento della spedizione.
• Formare regolarmente il personale, rivedere gli standard e aggiornare le checklist man mano che emergono nuove tecnologie e requisiti.

La scelta di partner e processi basati sugli standard IPC fornisce le basi per il successo in ogni aspetto dell'assemblaggio elettronico, dalla fabbricazione dei PCB all'assemblaggio dei sistemi e all'integrazione degli stessi.

Considerazioni finali

Che si tratti di definire i requisiti di progettazione per PCB ad alta frequenza, di garantire l'assemblaggio di prodotti elettronici per l'elettronica di consumo o di raggiungere standard a zero difetti nell'assemblaggio di dispositivi medici o automobilistici, la norma IPC-A-610 rimane la guida completa per la qualità dell'assemblaggio. Le sue linee guida sui criteri di accettazione visiva, i requisiti per la saldatura e i criteri di ispezione completi offrono la garanzia che i vostri assemblaggi soddisfino i più elevati standard previsti dalla norma.

L'implementazione degli standard IPC non è solo una buona strategia aziendale, ma rappresenta la strada collaudata per raggiungere e mantenere i più elevati standard qualitativi in ​​ogni fase della produzione elettronica.
