Introduzione alla tecnologia dei PCB ceramici
La tecnologia dei circuiti stampati (PCB) ha compiuto notevoli progressi evolutivi. Questo progresso consente ai dispositivi elettronici di raggiungere un'affidabilità estremamente elevata. Questi dispositivi possono soddisfare i requisiti operativi ad alta frequenza e vantano un'eccellente resistenza al calore. I PCB ceramici rappresentano un'importante innovazione in questo processo di sviluppo. Questo prodotto è anche noto come circuito stampato ceramico o circuito stampato ceramico.
I PCB ceramici hanno un valore significativo grazie alle loro molteplici ed eccellenti caratteristiche. Presentano un'eccezionale conduttività termica e offrono al contempo un isolamento elettrico superiore. La loro struttura meccanica presenta anche una buona resilienza. Attualmente, diversi settori industriali mirano a ottenere una maggiore densità di potenza nei dispositivi elettronici, richiedono un'ulteriore riduzione delle dimensioni dei dispositivi e un continuo miglioramento delle prestazioni complessive. Le proprietà termiche ed elettriche uniche dei materiali ceramici rendono i circuiti stampati basati su questo materiale un componente chiave per soddisfare queste esigenze. Le applicazioni dei PCB ceramici si sono ora estese a diversi settori importanti, tra cui apparecchiature per moduli di potenza, sistemi di amplificazione RF e dispositivi elettronici LED avanzati, tra gli altri.
Scheda PCB in ceramica Capacità di processo
| Articolo | Standard |
| Materiale | Conduttività Termica |
| Allumina (Al2O3 – 96%) | 24 – 28 W/m·K |
| Nitruro di alluminio | 170 – 230 W/m·K |
| Nitruro di silicio | 80 – 90 W/m·K |
| Strato | 1L - 2L |
| Spessore della ceramica | 0.25mm - 2.0mm |
| Tolleranza di contorno | ±0.1 mm – ±0.15 mm |
| Spessore di rame | 10 μm – 300 μm (10 oz) |
| Min L/S – DPC | 4 mil (100 μm) – 2 mil (50 μm) |
| Min L/S – DBC | 8 mil (200 μm) – 6 mil (150 μm) |
| Mini trapano laser | 0.15mm - 0.10mm |
| Tramite metallizzazione | Metallizzazione dei pori ceramici, riempito di rame solido Metallizzazione 3D delle pareti laterali in ceramica |

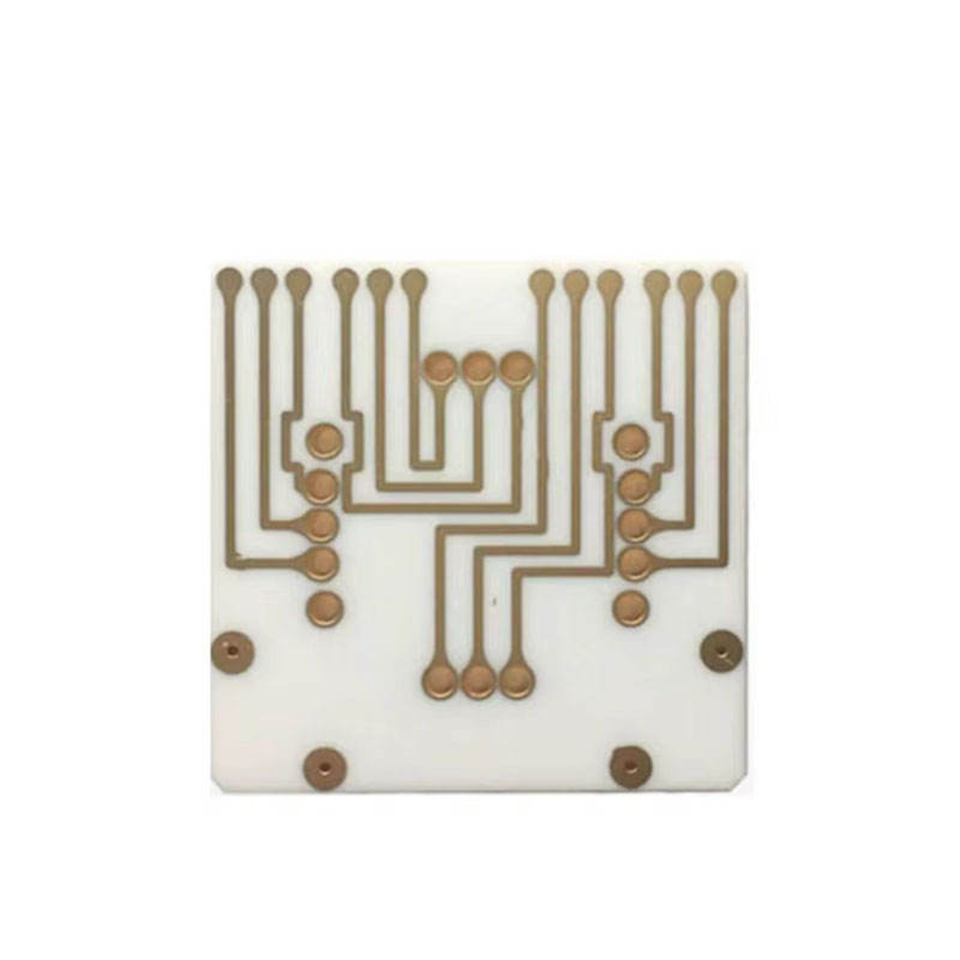

Cos'è un PCB in ceramica?

Un PCB ceramico è un tipo specializzato di circuito stampato che utilizza un substrato ceramico come materiale principale. I materiali del substrato includono ceramiche avanzate come ossido di alluminio, nitruro di alluminio o carburo di silicio. FR4 I circuiti stampati sono composti principalmente da fibra di vetro e laminato epossidico. I materiali ceramici conferiscono a questi circuiti stampati un'eccellente conduttività termica. Inoltre, offrono proprietà chimiche altamente stabili.
Come funzionano i PCB ceramici?
- Gli strati conduttivi di rame (o argento, oro) vengono incollati o depositati direttamente sul substrato ceramico.
- È possibile impilare più strati del PCB (PCB ceramici multistrato) per supportare configurazioni di circuiti dense e complesse.
- La base in ceramica garantisce sia un'eccellente conduttività termica che uno straordinario isolamento elettrico, rendendo i PCB in ceramica adatti a impieghi ad alta frequenza e ad alto consumo energetico.
PCB in ceramica vs PCB FR4
| Caratteristica | PCB in ceramica | PCB FR4 |
| Materiale di base | Substrato ceramico (Al2O3, AlN) | Fibra di vetro/epossidica |
| Conduttività Termica | Alto (20–200 W/mK) | Basso (0.3–0.5 W/mK) |
| Temperatura di esercizio | Fino a 1000 ° C | Fino a 130 ° C |
| Isolamento elettrico | Eccellente (10-20 kV/mm) | Buone |
| Costo | Più elevato | Abbassare |
| Applicazioni PCB | Alta potenza, RF, LED, automotive | Elettronica generale |

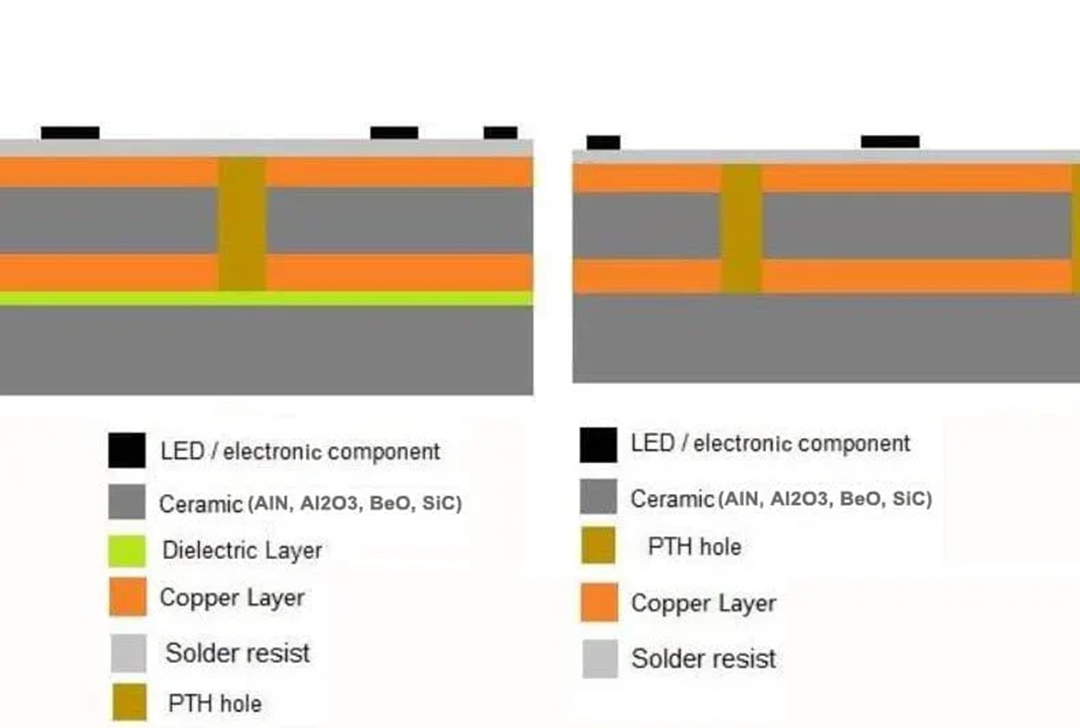

Materiali di substrato ceramico: la base dei PCB ceramici

Il substrato ceramico costituisce il componente principale di tutti i circuiti ceramici. Il materiale ceramico selezionato determina il coefficiente di dilatazione termica della scheda, influenzandone anche la conduttività termica e le prestazioni elettriche.
Materiali comuni per substrati ceramici
- Ossido di alluminio (Al2O3):
- Substrato PCB ceramico più ampiamente utilizzato
- Buona conduttività termica (15–35 W/mK)
- Ottimo isolamento elettrico e conveniente
- Nitruro di alluminio (AlN):
- Conduttività termica più elevata (120–180 W/mK)
- CTE corrisponde ai chip di silicio, ideale per l'elettronica di potenza
- Preferito nelle applicazioni ad alta temperatura
- Carburo di silicio (SiC) e nitruro di silicio:
- Ideale per ambienti ad alta frequenza e difficili
- Resistenza meccanica e agli shock termici superiore
- Ossido di berillio (BeO):
- Conduttività termica estremamente elevata (170–260 W/mK)
- Meno comune a causa della tossicità da manipolazione
- Ceramica ibrida:
- Miscele personalizzate che offrono proprietà termiche ed elettriche su misura

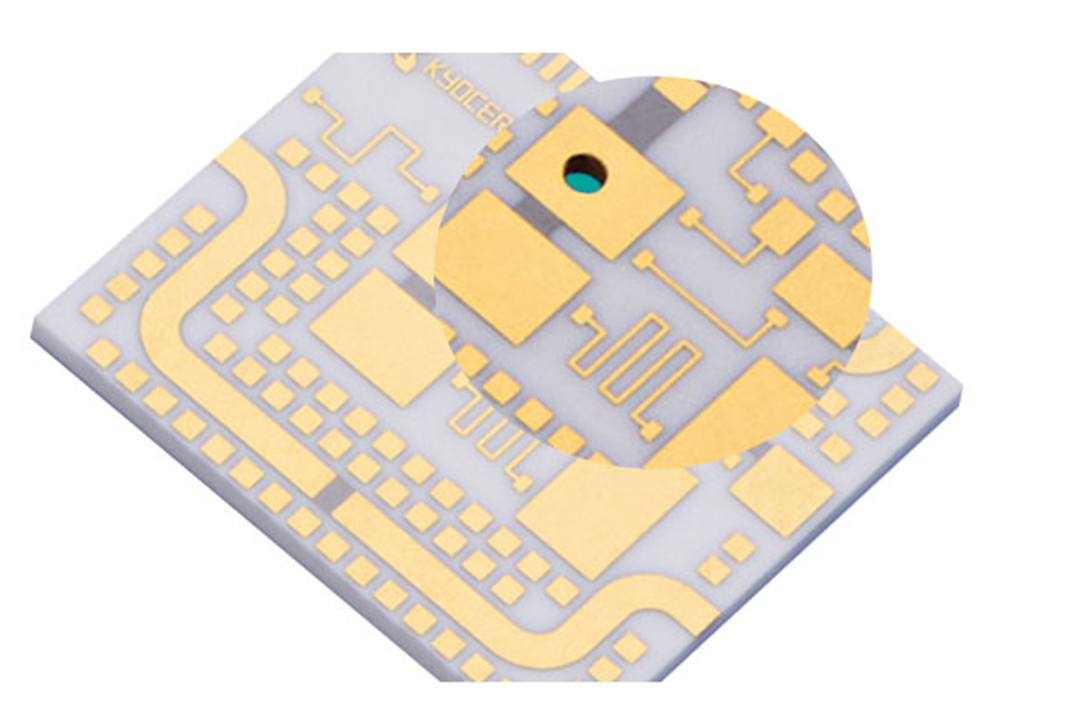

Tipi di PCB ceramici
Nella tecnologia ceramica esistono diversi tipi di PCB, a seconda del materiale ceramico e del processo di fabbricazione.
Per materiale
- PCB ceramico di allumina (Al2O3)
- PCB al nitruro di alluminio
- PCB al carburo di silicio
- PCB di ossido di berillio
- PCB ceramico ibrido/composito
Per processo di produzione
| Tipo di PCB ceramico | Descrizione | Miglior uso |
| Ceramica a film spesso | Paste conduttive stampate e cotte su ceramica | Ibridi di potenza, analogici/RF |
| Ceramica a film sottile | Strati metallici depositati in film sottili e precisi | Alta frequenza, precisione |
| Ceramica rivestita in rame diretta | Rame legato al substrato ceramico | Driver LED ad alta potenza |
| Ceramica co-cotta a bassa temperatura (LTCC) | Strati co-cotti a bassa temperatura per routing 3D e componenti passivi | RF multistrato, automotive |
| Ceramica co-cotta ad alta temperatura (HTCC) | Strati co-cotti a >1600°C per una durata superiore | Aerospaziale, militare, satelliti |
| PCB in ceramica multistrato | Strati ceramici multipli per circuiti densi | Elettronica avanzata, medicina |
Perché utilizzare un piano in ceramica?
- Per ottenere una conduttività termica più elevata rispetto a FR4 o MCPCB
- Per eccellenti capacità di gestione termica in dispositivi densi e potenti
- Ideale dove il coefficiente di dilatazione termica corrispondente ai componenti in silicio è fondamentale

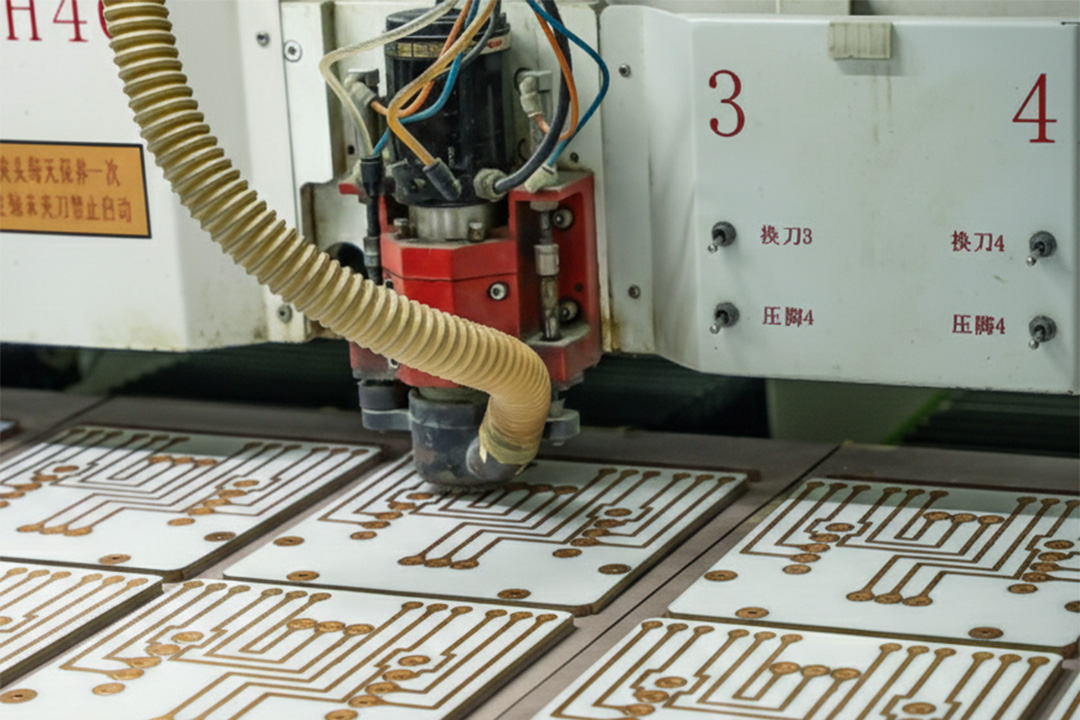

Processo di fabbricazione di PCB ceramici

Il processo di produzione dei PCB ceramici è avanzato e si basa sia sulla scienza dei materiali che sull'ingegneria di precisione. Ecco come i principali produttori di PCB ceramici realizzano i loro PCB:
1. Preparazione del substrato
- Si inizia con il materiale ceramico (ad esempio polvere di allumina), miscelato e calandrato in fogli sottili.
- I fogli vengono essiccati e tagliati a misura, formando il materiale di base o substrato.
2. Rivestimento in rame e schema dei circuiti
- La lamina di rame viene legata alla superficie ceramica mediante saldatura diretta del rame o galvanica (ceramica rivestita di rame).
- L'incisione laser avanzata o la fotolitografia costituiscono il layout del circuito.
3. Formazione tramite e impilamento multistrato
- I fori (collegamenti interstrato) vengono realizzati tramite CNC o laser.
- È possibile impilare e laminati più strati ceramici del PCB per ottenere schede ceramiche multistrato complesse.
4. Cottura ad alta temperatura (sinterizzazione)
- L'assemblaggio viene cotto ad alte temperature (800–1600 °C), producendo una base isolante, dura e stabile con conduttori incollati (il processo chiave della ceramica).
5. Finitura superficiale e assemblaggio finale
- Vengono aggiunti rivestimenti opzionali come ENIG, OSP o maschera di saldatura.
- Le macchine montano i componenti utilizzando la tecnologia SMT oppure, per alcune applicazioni ad alta frequenza, il wire bonding o l'assemblaggio chip-on-board.
6. Controllo qualità e test
- Ogni tavola passa attraverso AOI (ispezione ottica automatizzata), raggi X per l'allineamento multistrato e test elettrico (E-test) per cortocircuiti/circuiti aperti.
Proprietà dei PCB ceramici: perché utilizzare un circuito stampato in ceramica?
Le proprietà uniche dei PCB ceramici derivano dalle qualità intrinseche dei materiali ceramici che li costituiscono. Questi materiali di base sono fondamentalmente diversi dai substrati per PCB FR4 a base di resina comunemente utilizzati nella tecnologia dei circuiti stampati standard. Diamo un'occhiata più da vicino al motivo per cui gli ingegneri di tutti i settori utilizzano sempre più spesso i PCB ceramici:
Proprietà termali
- Conduttività termica estremamente elevata: Il vantaggio principale dei PCB a base ceramica risiede nella loro eccezionale conduttività termica. Questa caratteristica li rende la scelta ideale per un'efficiente dissipazione del calore in dispositivi elettronici ad alta potenza e applicazioni circuitali ad alta frequenza. Prendendo ad esempio i substrati ceramici in nitruro di alluminio (AlN), il loro coefficiente di conduttività termica può raggiungere fino a 180 W/mK. Tale conduttività termica supera di gran lunga quella dei materiali di substrato FR4 convenzionali e le loro prestazioni di dissipazione del calore sono centinaia di volte superiori a quelle dei normali materiali FR4.
- Coefficiente di dilatazione termica superiore: La maggior parte dei materiali ceramici presenta un coefficiente di dilatazione termica che si avvicina molto a quello dei chip in silicio e dei dispositivi semiconduttori di potenza. Questa caratteristica di adattamento previene efficacemente l'affaticamento e la formazione di cricche nei giunti di saldatura causati dai cicli termici. Nei circuiti ceramici multistrato e nei processi di assemblaggio di precisione, questa proprietà gioca un ruolo fondamentale.
Proprietà elettriche e meccaniche
- Isolamento elettrico eccezionale: I PCB ceramici presentano caratteristiche distintive rispetto ai substrati con nucleo metallico. Offrono un eccellente isolamento tra gli strati del circuito. Questa superiore capacità di isolamento elettrico rappresenta un requisito fondamentale per la produzione di dispositivi elettronici di fascia alta. Anche le soluzioni PCB ad alta frequenza si basano su questa fondamentale proprietà isolante.
- Duro, durevole e stabile: Il materiale di base in ceramica garantisce un'eccellente resistenza meccanica e affidabilità. Ciò rende i circuiti stampati in ceramica altamente resistenti alle vibrazioni, agli urti e ai cicli termici.
- Resistenza alla corrosione e all'umidità: I circuiti stampati in ceramica sono impermeabili all'umidità, agli acidi, ai solventi e alla maggior parte dei contaminanti ambientali, garantendone la longevità anche in ambienti industriali e difficili.
Vantaggi della tecnologia PCB in ceramica (rispetto al PCB FR4)

La scelta del tipo giusto di circuito stampato fa una differenza sostanziale nella progettazione elettronica. Ecco alcuni dei motivi per cui ingegneri e innovatori optano per soluzioni PCB ceramiche rispetto al tradizionale FR4:
Vantaggi dell'utilizzo di un PCB ceramico:
- Capacità di gestione termica: I substrati ceramici sono ampiamente utilizzati nei circuiti elettronici che richiedono un'elevata conduttività termica. Sono particolarmente adatti per applicazioni come sistemi di illuminazione a LED, moduli elettronici di potenza, dispositivi di amplificazione RF e alimentatori switching ad alta frequenza, tutti caratterizzati da requisiti rigorosi in termini di gestione termica.
- Design compatto e miniaturizzato: I substrati ceramici multistrato consentono la progettazione di layout circuitali ad alta densità. Questo vantaggio strutturale elimina il rischio di sovraccarico termico anche in condizioni operative impegnative.
- Ampia finestra operativa:I PCB ceramici possiedono la capacità fondamentale di resistere ad ambienti con temperature estreme e una capacità che comprende l'adattamento a scenari con drastici cambiamenti di temperature alte e basse mantenendo prestazioni stabili, conferendo loro un valore applicativo stabile nei settori aerospaziale, delle apparecchiature militari e dell'elettronica automobilistica.
- Ottimo supporto per circuiti ad alta frequenza: I substrati ceramici presentano caratteristiche di perdita dielettrica notevolmente ridotte e un'eccellente stabilità elettrica a lungo termine. Queste caratteristiche prestazionali costituiscono una base fondamentale per la progettazione avanzata di circuiti RF. Anche la produzione di dispositivi elettronici a microonde trae vantaggio da questi materiali di substrato altamente stabili.
- Alta tensione e affidabilità: L'esclusiva rigidità dielettrica dei circuiti stampati ceramici consente loro di resistere ad alte tensioni senza guasti. Questa caratteristica garantisce prestazioni affidabili e sicurezza per le applicazioni più diffuse. Esempi tipici di tali applicazioni ad alta tensione includono moduli inverter di potenza e apparecchiature di controllo industriale.
Perché utilizzare PCB ceramici invece di FR4?
- Quando la tua applicazione necessita di eccellenti prestazioni termiche e deve resistere a condizioni che distruggerebbero i circuiti stampati convenzionali.
- Nella progettazione di PCB ad alta frequenza, le proprietà dei materiali determinano direttamente l'integrità del segnale, influenzando al contempo profondamente le prestazioni complessive del sistema.
- Per i prodotti in cui il fallimento non è un'opzione, si pensi ai sistemi di sicurezza aerospaziali, medici, militari e automobilistici.
Applicazioni dei circuiti ceramici
I PCB ceramici offrono soluzioni illimitate per i settori più esigenti:
Elettronica di potenza e ad alta frequenza
- Moduli di potenza per veicoli elettrici, inverter eolici/solari e azionamenti per motori industriali.
- Amplificatori di potenza RF e filtri ad alta frequenza nei settori delle telecomunicazioni, dei radar e dell'industria aerospaziale.
- Relè a stato solido e dispositivi di commutazione in cui le proprietà termiche ed elettriche sono fondamentali.
Illuminazione a LED
- I moduli LED ad alta potenza si basano su un'eccellente conduttività termica per massimizzare luminosità, longevità e affidabilità.
- Unità di retroilluminazione per display, LCD e illuminazione per autoveicoli.
Medico, militare e aerospaziale
- PCB bioceramici in dispositivi medici impiantabili, sensori diagnostici e apparecchiature di terapia intensiva.
- Applicazioni aerospaziali, tra cui moduli di controllo, comunicazioni satellitari e instradamento dei segnali nell'avionica.
- Ceramiche di livello militare utilizzate nei radar, nelle comunicazioni sicure e nei sistemi di guida/controllo.
Energia rinnovabile e industriale
- Montaggio di pannelli solari e inverter fotovoltaici: aumentano la densità di potenza e l'affidabilità del sistema.
- Controlli industriali: Dove calore, polvere e vibrazioni distruggerebbero un circuito stampato standard.
Suggerimenti di progettazione: ottenere il massimo dai PCB ceramici
La moderna progettazione di PCB per substrati ceramici si basa su capacità uniche:
- Sfrutta la ceramica multistrato: Ottimizza la compattezza sovrapponendo diversi strati del PCB per il routing del segnale e dell'alimentazione.
- Esplora gli assemblaggi ibridiUtilizzare un PCB ceramico come base per moduli che includono diversi tipi di chip.
- Simulare i punti caldi termici: L'analisi di simulazione garantisce che il componente a più alta potenza di un progetto rimanga entro un intervallo di temperatura sicuro. Questa analisi è di fondamentale importanza per le applicazioni che utilizzano materiali ad alta conduttività termica.
- Abbinare meticolosamente il CTE: Selezionare un substrato ceramico per PCB con un coefficiente di dilatazione termica (CTE) simile a quello del die di silicio e dei componenti principali.
- Specificare la finitura superficiale: Adatto al metodo di assemblaggio: ENIG per passo fine, OSP per costo, maschera di saldatura bianca per riflettanza LED.
Scegli LHD TECH come produttore di PCB ceramici

Significa collaborare con un esperto affidabile, in grado di sfruttare appieno il potenziale prestazionale dei substrati ceramici. Abbiamo instaurato un rapporto di fiducia professionale nei seguenti ambiti:
- Siamo specializzati in una varietà di materiali di substrato, tra cui allumina (Al₂O₃), nitruro di alluminio (AlN), carburo di silicio (SiC) e ceramiche composite, e possiamo fornire consigli di selezione precisi in base ai vostri requisiti di prestazioni, costi e affidabilità.
- Supportiamo tecnologie avanzate di processo produttivo quali DCB, LTCC e ceramiche a film spesso.
- Attraverso controlli di processo completi, tra cui test elettroforetici, ispezione ottica automatizzata (AOI), ispezione a raggi X e test di affidabilità ambientale completi, garantiamo che ogni PCB ceramico soddisfi rigorosi standard qualitativi.
- Grazie alla nostra vasta esperienza nella gestione della dissipazione del calore ad alta conduttività termica, nell'isolamento elettrico ad alta affidabilità e nei circuiti ad alta frequenza/RF, ci concentriamo sulla fornitura di soluzioni con prestazioni termiche ed elettriche superiori e capacità PCB ad alta frequenza.
- Siamo lieti di condividere i dettagli delle nostre precedenti soluzioni per PCB in ceramica per applicazioni simili e di fornire referenze credibili attraverso testimonianze dei clienti e casi di studio.
Conclusione: il PCB in ceramica è adatto al tuo circuito?
Se il vostro circuito sarà esposto a calore estremo, alte frequenze o dovrà funzionare in modo impeccabile per anni, i PCB ceramici offrono prestazioni ineguagliabili. Le loro proprietà – eccellente conduttività termica, elevata rigidità dielettrica e robusta resistenza chimica – li rendono indispensabili nell'elettronica avanzata, ad alta potenza e ad alta frequenza.
Dal processo di produzione iniziale dei PCB ceramici alla selezione del substrato ceramico più adatto alla vostra applicazione, ogni fase può influire sull'affidabilità, l'efficienza e il successo commerciale del vostro progetto. Sebbene FR4 e i materiali tradizionali siano impiegati nella maggior parte delle applicazioni, solo i circuiti stampati ceramici garantiscono gli elevati standard richiesti per i dispositivi elettronici più critici al mondo.
