Introduzione

I PCB in rame spesso, comunemente chiamati circuiti stampati in rame spesso, sono anche definiti PCB in rame estremo in riferimento alle specifiche di spessore del rame più elevate. Questo tipo di circuito stampato costituisce la struttura portante principale della moderna produzione di PCB. In scenari industriali che impongono requisiti rigorosi in termini di prestazioni e affidabilità, i PCB in rame spesso svolgono un ruolo indispensabile. Le loro applicazioni spaziano ampiamente in molteplici settori critici, dai dispositivi elettronici di potenza ai sistemi aerospaziali avanzati.

La caratteristica principale che distingue i PCB in rame pesante dai circuiti stampati tradizionali risiede nello spessore notevolmente maggiore della lamina di rame. Lo spessore standard del rame per questo tipo di circuito stampato varia in genere da 3 once a 20 once per piede quadrato o anche di più. Alcuni PCB in rame estremamente pesanti impiegano inoltre tecniche di impilamento multistrato della lamina di rame, raggiungendo uno spessore di rame di 40 once. Questo design risponde specificamente all'esigenza di un funzionamento stabile in ambienti estremi, mentre i circuiti stampati convenzionali sono soggetti a guasti in condizioni simili a causa di stress termici o elettrici.

La domanda di mercato di circuiti stampati in rame pesante continua a crescere e questa crescita ha portato a una significativa espansione del gruppo di produttori di PCB in rame pesante con esperienza. Quando si opta per una soluzione in rame pesante, la padronanza degli aspetti chiave della progettazione del substrato in rame, dei processi di produzione e dei distinti vantaggi prestazionali di tali circuiti può migliorare efficacemente gli elevati standard di affidabilità richiesti per i progetti, ottimizzare l'efficienza operativa e prolungare la durata di vita del prodotto.

PCB in rame pesante Capacità di processo

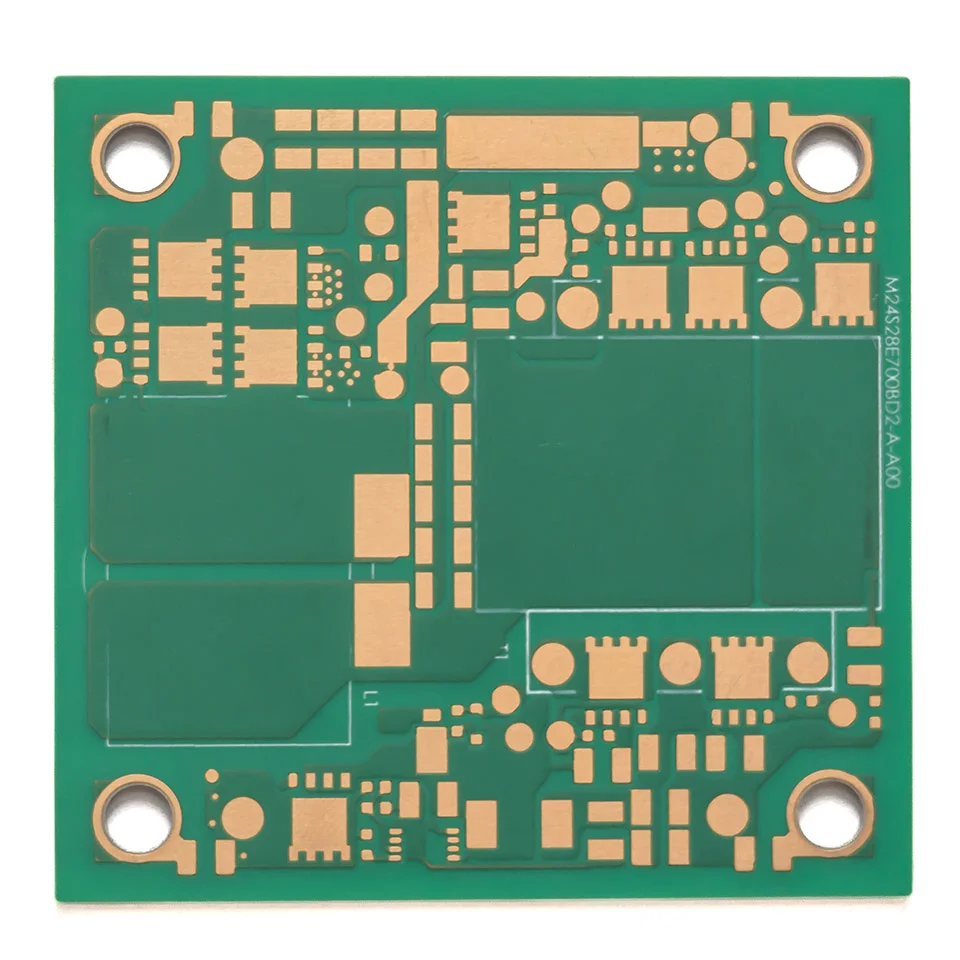

Cos'è un PCB in rame pesante?

Un PCB in rame pesante, o circuito stampato in rame pesante, è semplicemente un PCB in cui lo spessore del rame supera quello delle schede standard. Il peso del rame parte da 3 once di rame per piede quadrato, ma può raggiungere o superare i 20 once di rame nei progetti di PCB in rame estremo. Questo aumento dello spessore del rame consente a queste schede di gestire correnti, calore e sollecitazioni meccaniche molto maggiori rispetto ai PCB tradizionali.

In che modo il peso del rame è correlato allo spessore?

Maggiore è lo spessore del rame, più robusto e affidabile diventa il PCB per applicazioni ad alta corrente. Questo maggiore spessore del rame rende i PCB adatti ad applicazioni con requisiti di gestione della potenza significativi.

TECNOLOGIA LHD'S Caratteristiche principali e standard di produzione PCB

Capacità di PCB in rame pesante

• Pesi in rame da 3 a 40 once (più pesi in rame all'interno di un unico modello).
• Strati di rame più spessi sia sugli strati interni che su quelli esterni.
• Schede fino a 12+ strati (multistrato per potenza e integrità del segnale).
• Sono possibili dimensioni delle tavole fino a 24″ × 48″.
• Molteplici opzioni di substrato: PCB FR4, FR4 ad alta TG, poliimmide, base in alluminio, base in rame.
• Tipi di via avanzati: via ciechi/interrati, via-in-pad per alta corrente, svasati.

Certificazione di settore

• ISO9001:2015, certificazione UL, IPC Classe 2/3 per applicazioni in cui l'affidabilità è fondamentale.
• RoHS/REACH per la conformità ambientale globale.
• Ispezione AOI ed E-Test completa su tutti i circuiti stampati in rame pesante.

Perché usare TECNOLOGIA LHD'S PCB in rame pesante?

Il design a strati e la robustezza conferiscono ai PCB in rame pesante caratteristiche prestazionali che superano di gran lunga quelle dei circuiti stampati standard.

TECNOLOGIA LHD'S Vantaggi dei PCB in rame pesante

• Capacità di trasporto di corrente superiore: Il rame consente alle sezioni trasversali dei PCB di grandi dimensioni di gestire correnti elevate. Ad esempio, gli strati di rame consentono a un PCB in rame pesante di trasportare facilmente 30-50 A o più per traccia!
• Gestione termica migliorata: Più spesso è il rame, meglio funge da dissipatore di calore, diffondendo e dissipando il calore per prolungare la durata dei componenti e della scheda.
• Maggiore resistenza meccanica: Più strati di rame proteggono le tracce di rame da vibrazioni e flessioni, supportando applicazioni in veicoli, serbatoi o trazione ferroviaria dove le vibrazioni sono estreme.
• Maggiore affidabilità: Le caratteristiche del rame pesante, come il rame di base spesso e i fori di passaggio riempiti e placcati, prevengono guasti dovuti a dilatazione termica, contrazione o picchi di corrente.
• Flessibilità di progettazione: Più pesi di rame e rame più spesso consentono allo stesso PCB di instradare sia l'alimentazione che il segnale senza barre collettrici separate o dissipatori di calore aggiuntivi.

Applicazioni PCB in rame pesante

Le applicazioni PCB in rame pesante di LHD TECH abbracciano quasi tutti i settori dell'elettronica avanzata, ovunque siano richieste prestazioni, maggiore portata di corrente e affidabilità termica.

Applicazioni di PCB in rame pesante

• Elettronica di potenza: Alimentatori, moduli di potenza, sistemi UPS, raddrizzatori ad alta potenza e regolatori.
• Industria dei veicoli elettrici e dell'automotive: Sistemi di gestione delle batterie (BMS), inverter di azionamento, illuminazione LED ad alta potenza.
• Industriale/Automazione: Attrezzature per saldatura, trazione ferroviaria, controllori di processo, accumulo di energia.
• Militare e aerospaziale: Radar, guida missilistica, avionica, unità di alimentazione aerospaziale.
• Telecomunicazione: Amplificatori per stazioni base, PCB ad alta corrente di trasmissione.
• Dispositivi medicali: Apparecchiature di imaging, sistemi critici di supporto vitale.
• Energia rinnovabile: Inverter solari, controllo di turbine eoliche, moduli collegati alla rete.
• Ambienti estremi: Energia nucleare, supporto all'informatica quantistica, comunicazioni satellitari.

Capacità e specifiche dei PCB in rame pesante

Quando si seleziona o si progetta un PCB in rame pesante, è essenziale conoscerne l'intera gamma di funzionalità. L'esclusiva combinazione di strati di rame più spessi, fabbricazione avanzata e diverse opzioni di substrato di LHD TECH consente ai circuiti stampati in rame pesante di risolvere problemi che i PCB standard non possono affrontare.

Tabella delle capacità chiave

PCB in rame pesante vs. PCB standard

I circuiti stampati in rame ad alto spessore sono progettati per situazioni in cui surriscaldamento, guasti elettrici e guasti meccanici sono inaccettabili. In questi scenari, i PCB in rame offrono la capacità di combinare elevata corrente e tolleranza al calore su un'unica scheda, riducendo o eliminando la necessità di gruppi di barre collettrici o dissipatori di calore esterni.

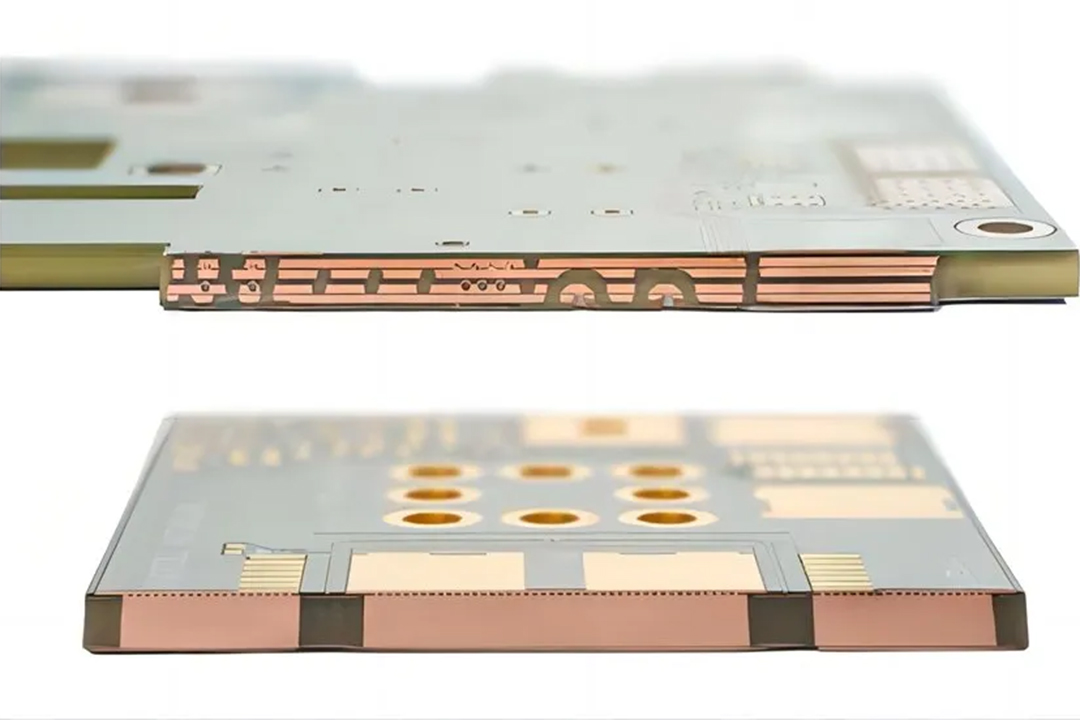

Considerazioni di progettazione avanzate per PCB in rame pesante

Suggerimenti per la progettazione di PCB in rame

• Larghezza/spaziatura della traccia: Utilizza un calcolatore di larghezza delle tracce per PCB specifico per strati di rame più spessi e correnti elevate. Ricorda che all'aumentare del peso del rame, aumenta anche la spaziatura tra le tracce; questo contribuisce all'affidabilità del processo di produzione e previene i cortocircuiti.
• Tramite progettazione: I PCB in rame pesanti ed estremi traggono vantaggio da via riempite, placcate o impilate, spesso con colata di rame, per un trasferimento di corrente efficace tra gli strati e la dissipazione termica.
• Integrità del segnale: Posizionare i circuiti in rame ad alta corrente lontano da tracce analogiche o RF sensibili. Utilizzare piani di massa e un'adeguata disposizione per ridurre al minimo le interferenze elettromagnetiche (EMI) derivanti dalla commutazione di circuiti in rame ad alta densità.
• Sollievi termici: Per il rame spesso, utilizzare sempre modelli di sollievo termico attorno ai fori passanti o alle vie per facilitare la saldatura e distribuire uniformemente il calore.
• Revisione DFM: Coinvolgi LHD TECH Esaminiamo il processo dei PCB in rame pesante, proponiamo modifiche e individuiamo le sfide dell'incisione del rame o i problemi di layout prima della fabbricazione.

Processo di produzione di PCB in rame pesante

Il processo di produzione dei PCB in rame pesante è più complesso rispetto a quello delle schede standard. Sono necessari passaggi specifici per garantire che gli strati di rame siano spessi in modo affidabile e definiti con precisione.

Fasi di produzione

1. Preparazione del materiale: Per i requisiti di rame a base spessa vengono selezionati materiali PCB e FR4 PCB con TG elevato e CTE ottimale.
2. Laminazione del rame: Diversi fogli di rame (3 oz, 4 oz di rame, 10 oz o persino 20 oz) vengono uniti agli strati del substrato mediante calore e pressione.
3. Imaging/modellazione: L'immagine del circuito in rame viene trasferita su ogni strato. A causa dello spessore del rame, l'imaging richiede una cura particolare (a volte LDI) per garantire caratteristiche precise nella progettazione di PCB in rame spesso.
4. Acquaforte: Il rame spesso viene inciso per rimuovere il rame indesiderato mediante processi aggressivi che spesso comportano diversi cicli di incisione per definire con precisione i percorsi della corrente.
5. Placcatura: La placcatura in rame spesso aumenta ulteriormente lo spessore del rame, fondamentale per le pareti e le piazzole dei fori (in particolare per la capacità dei PCB in rame spesso in aree ad alta corrente).
6. Foratura: Vengono praticati i fori per i fori passanti/connettori e vengono applicati ulteriori passaggi come il riempimento dei fori passanti o la foratura posteriore.
7. Maschera per saldatura: Da applicare con cautela per evitare ponti su tracce e piazzole di rame spesse.
8. Finitura superficiale finale: I trattamenti superficiali ENIG, argento a immersione o rame personalizzati proteggono il rame, facilitano la saldatura e migliorano le prestazioni.

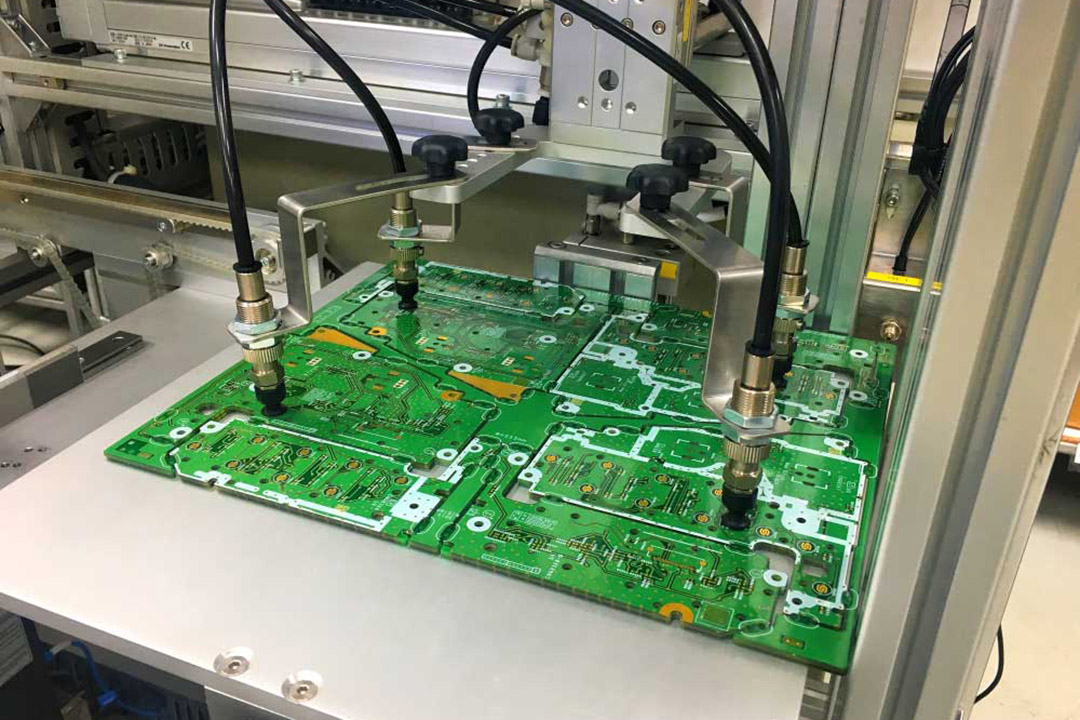

9. Test: 100% Ispezione ottica automatizzata (AOI), E-teste raggi X per la verifica, soprattutto per applicazioni militari, mediche o con circuiti stampati in rame ad alto consumo energetico.

Sfide nella produzione di PCB in rame pesante

• Processi di incisione e placcatura del rame: È necessario un controllo preciso: il rame più spesso è più difficile da incidere in modo pulito e la placcatura in rame pesante deve evitare vuoti o accumuli irregolari.
• Stress termico: Le laminazione ripetute e gli strati di rame colati possono indurre sollecitazioni; l'ottimizzazione del processo è fondamentale per prevenire deformazioni o delaminazioni.
• Fabbricazione di rame pesante: Richiede attrezzature specializzate e un rigoroso monitoraggio del processo per gestire tracce di rame più spesse senza difetti.

Analisi dei costi e ingegneria del valore

La produzione di PCB in rame pesante aumenta i costi iniziali; tuttavia, il vantaggio del rame pesante è una riduzione dei guasti sul campo, un MTBF (tempo medio tra guasti) più lungo e, in definitiva, un TCO (costo totale di proprietà) inferiore.

Fattori di costo chiave

• Peso del rame e spessore del rame
• Numero di strati di rame e pesi multipli di rame
• Dimensioni della scheda e superficie totale
• Tipo di substrato (ad esempio, il PCB con base in alluminio è più costoso del PCB FR4)
• Finitura superficiale e trattamenti aggiuntivi

Strategie di ottimizzazione dei costi

• Utilizzare rame spesso solo nelle aree termiche/di potenza richieste; utilizzare rame da 1 oz in altre parti del circuito stampato, quando possibile.
• Collaborare con LHD TECH fin dall'inizio per ottimizzare stackup, numero di strati e pesi del rame sia per la funzionalità che per la producibilità.
• Accetta tempi di consegna più lunghi per un'elaborazione in batch più conveniente.

Pro e contro dei PCB in rame pesante

Vantaggi dei PCB in rame pesante

• Eccezionale capacità di trasporto di corrente per circuiti ad alta potenza e alta tensione.
• Eccellenti prestazioni termiche grazie alle colate di rame resistenti e agli strati di rame più spessi.
• Resistenza meccanica e alle vibrazioni superiori: ideali per l'elettronica automobilistica, industriale o militare.
• Maggiore affidabilità: minori tassi di guasti e resi sul campo, a supporto di applicazioni di lunga durata.
• Supporta progetti di circuiti ad alta densità e ibridi per l'integrità di potenza e segnale in sistemi complessi.
• Supporta funzionalità avanzate di produzione di PCB in rame pesante, come più pesi di rame, regioni di base in rame spesse o progettazione di circuiti in rame con placcatura avanzata.
• Consente l'ottimizzazione dello spazio e del peso: fondamentale nei trasporti, nell'aerospaziale, nella difesa e nelle infrastrutture di rete.
• Facile integrazione con la fabbricazione e l'assemblaggio di PCB per una soluzione da un unico fornitore.

Inconvenienti e limitazioni

• Costi iniziali più elevati: Sia i costi dei materiali che quelli dei processi sono più elevati a causa del maggiore utilizzo di rame, dei cicli di laminazione più spessi e della placcatura più complessa.
• Vincoli di progettazione: Le ampie tracce e la spaziatura richieste per il rame spesso rendono difficile il routing ultracompatto e ad alta densità.
• Processo di produzione complesso: I processi di incisione e placcatura del rame sono più impegnativi e l'AOI o E-test è ancora più critico per garantire la qualità.
• Tempi di produzione più lunghi: La fabbricazione di PCB in rame pesante spesso richiede cicli/fasi di controllo qualità aggiuntivi.

Conclusione: il mondo migliorato dei PCB in rame spesso ed estremo

I PCB in rame pesante e la tecnologia dei PCB in rame estremo stanno alimentando i progressi più esigenti nell'elettronica, dalle reti intelligenti ai veicoli elettrici, dall'automazione industriale alle comunicazioni di nuova generazione. I vantaggi esclusivi del rame pesante – superiore capacità di trasporto di corrente, eccellente dissipazione del calore e robusta resistenza meccanica – li rendono insostituibili per gli ingegneri alla ricerca di una soluzione in rame pesante e duratura.

Che si tratti di aggiornare un progetto di alimentazione, pianificare nuovi dispositivi elettronici per la difesa, gestire le energie rinnovabili o costruire la prossima piattaforma server ad alta potenza, non esiste sostituto per la capacità, la durata e la tranquillità offerte dai PCB in rame pesante.
