Introduzione ai test in circuito (ICT)

Il test in-circuit (ICT) è un metodo di ispezione specializzato applicato alla produzione di circuiti stampati (PCB). Utilizza procedure sistematiche per valutare e verificare l'integrità elettrica e lo stato funzionale dei singoli componenti e delle loro interconnessioni sulla scheda. La crescente complessità strutturale e funzionale dei moderni dispositivi elettronici sta alimentando la domanda continua di soluzioni di test complete e affidabili, affermando così l'ICT come un pilastro fondamentale all'interno del sistema di controllo qualità di... produzione elettronica.
Il principio fondamentale del test in-circuit (ICT) consiste nell'utilizzare apparecchiature di test automatizzate per posizionare con precisione sonde di prova specializzate su punti di prova chiave predefiniti sulla scheda a circuito stampato. Questi punti di prova forniscono l'interfaccia fisica per il sistema per eseguire misurazioni elettriche accurate. Lo scopo di questi punti di prova è verificare se ciascuno di essi... componente sul PCB sia installato correttamente, se le sue funzioni elettriche soddisfano le specifiche di progettazione e per identificare efficacemente vari potenziali difetti derivanti dai processi di assemblaggio o di fabbricazione.
Scopo e principali vantaggi delle TIC

Lo scopo del test in-circuit
Lo scopo principale dei test ICT è quello di controllare ogni componente di un circuito stampato nella fase più precoce possibile del processo di assemblaggio. In questo modo, l'ICT:
- Assicura che tutti i componenti e i collegamenti siano corretti prima di procedere a ulteriori e più costosi passaggi di assemblaggio.
- Rileva difetti nascosti non visibili tramite ispezione visiva o ottica.
- Segnala componenti mancanti, posizionamenti errati dei componenti e problemi di saldatura, come giunzioni fredde, cortocircuiti o aperture.
Principali vantaggi delle TIC
I vantaggi delle TIC includono:
- Rilevamento precoce dei difetti:Riduce i costi di rilavorazione e di garanzia individuando i guasti prima che le schede vengano sottoposte a ulteriori modifiche.
- Automatizza il processo di test:Le tecnologie ICT utilizzate per i test in-circuit sfruttano l'automazione per ottenere elevata produttività e ripetibilità.
- Copertura completa dei test:Tutte le reti e i nodi accessibili vengono testati per individuare eventuali guasti.
- Supporta la produzione ad alto volume:Adatto ad ambienti di produzione di massa automatizzati.
- Migliora la qualità e l'affidabilità complessive:Si traduce in un minor numero di resi e in una maggiore soddisfazione del cliente.
Vantaggi del test in circuito
| Benefici | Impact |
| Rilevamento precoce dei difetti | Riduce le rilavorazioni, individua rapidamente i difetti |
| Test completo | Controlla ogni rete e parte accessibile |
| Processo di test automatizzato | Si adatta facilmente a grandi lotti |
| Maggiore affidabilità | Supporta la certificazione e la conformità logistica |
| Miglioramento basato sui dati | Registri degli errori per l'ottimizzazione dei processi |

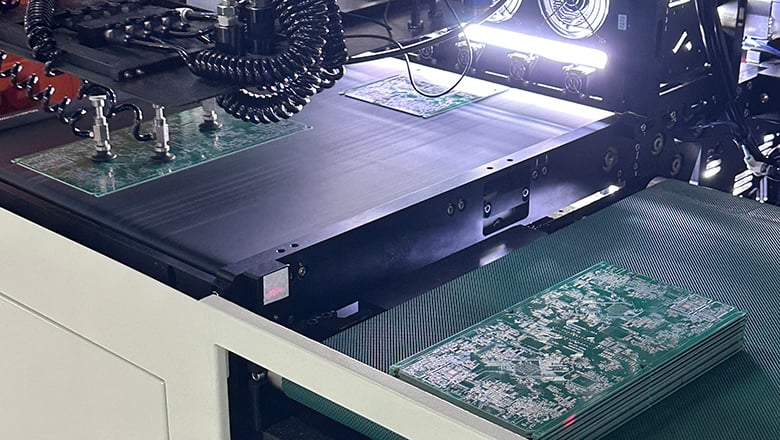

Come funziona il test in-circuit?

Procedura passo passo per il test ICT
- Progettazione PCB con piazzole e punti di prova: Gli ingegneri integrano strategicamente sulla scheda punti e pad di prova accessibili, garantendo che qualsiasi metodo di test possa raggiungere ogni rete e ogni nodo.
- Collegamento del PCB ad apparecchiature di prova specializzate: Il PCB viene inserito in un dispositivo di prova (spesso chiamato "letto d'aghi"), progettato per garantire un contatto preciso e affidabile tra i pin di prova e i corrispondenti pad di prova.
- Esecuzione automatica del test: L'apparecchiatura di collaudo ICT è uno strumento specializzato progettato per posizionare con precisione le sonde di prova su punti di prova predeterminati. La procedura di collaudo completamente automatizzata eseguita da questo dispositivo esegue molteplici ispezioni del circuito in una sequenza preimpostata, tra cui controlli di cortocircuito e circuiti aperti, convalida della correttezza del posizionamento e dell'orientamento dei componenti, nonché misurazione dei parametri elettrici effettivi di componenti chiave come resistori e condensatori.
- Programmazione dei test in-circuit: Il sistema esegue una programmazione specializzata per test in-circuit, implementando script e routine di misurazione sviluppati appositamente per ogni progetto di scheda.
- Segnalazione dei risultati: Per ogni PCB vengono generati registri completi con dati di superamento/fallimento e posizioni dei difetti, supportando una rapida risoluzione dei problemi.
Contatto corretto e precisione del test
Il corretto contatto tra i pin di test e le relative piazzole è fondamentale. Pin di test sporchi o usurati possono ridurre l'accuratezza del processo di test. La manutenzione ordinaria richiede la pulizia o la sostituzione dei pin di test per garantire che il PCB venga testato in modo affidabile per rilevare eventuali difetti a ogni ciclo.
Sistemi ICT, dispositivi di prova e apparecchiature di prova
Tester in-circuit e loro funzioni
Un tester in-circuit o un sistema ICT generico funge da cervello e muscolo del processo ICT. Utilizza una serie di apparecchiature di test specializzate per automatizzare i test, raccogliere firme digitali e creare report fruibili.
Tipi comuni di tester ICT
| Tipo | Descrizione | Miglior uso |
| Sistemi ICT a letto di chiodi | Apparecchio grande, metodo classico | Progetti stabili e ad alto volume |
| Tester ICT a sonda volante | Le sonde si spostano verso i punti di prova | Prototipi, frequenti modifiche al design |
| Tester modulari/multi-pannello | Flessibile, scalabile | Pannelli di grandi dimensioni, test multi-scheda |
Il ruolo del dispositivo di prova
Un dispositivo di prova è un telaio meccanico che fissa il PCB e allinea tutti sonde di prova esattamente ai punti di prova corrispondenti sul PCB. I dispositivi devono essere progettati meticolosamente per:
- Precisione fisica:Assicurarsi che le sonde entrino in contatto con i punti di prova.
- Isolamento elettrico:Prevenire i cortocircuiti indotti dall'apparecchio stesso.
- Flessibilità dell'apparecchio:Adattamento agli aggiornamenti di design e alle varianti di prodotto.
Tipi di approcci ICT: classico, Flying Probe e altro
Test classico in circuito del letto di chiodi

Questo tipo di sistema di test in-circuit è ampiamente utilizzato nell'assemblaggio di PCB maturi e ad alto volume. Le sonde del suo dispositivo di prova sono in grado di contattare tutti i punti di prova simultaneamente, consentendo così un processo di test completo e ad alta velocità.

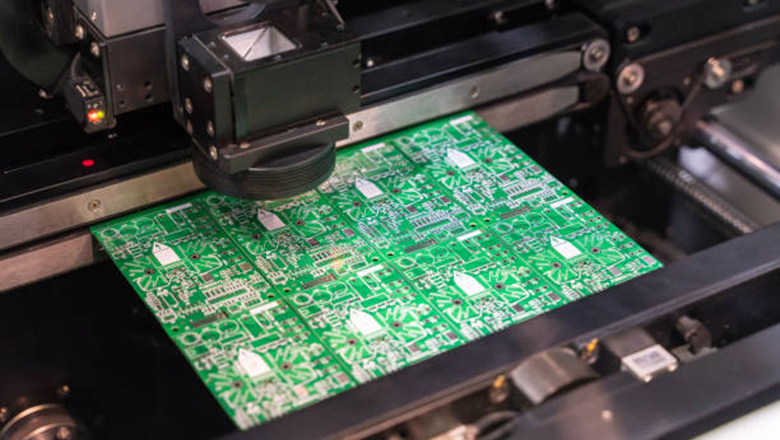

Test della sonda volante

I test a sonda mobile utilizzano robot o attuatori che posizionano le sonde di prova in sequenza sui punti di accesso. Offrono:
- Maggiore flessibilità e accesso ai test per prototipi e progetti in rapida evoluzione, ma con una produttività inferiore.
- Nessun apparecchio dedicato (risparmia sui costi di NRE e utensili).
- Ideale per PCB con punti di prova limitati o inaccessibili.
Test di scansione del contorno e metodi ibridi
Alcuni sistemi ICT integrano test boundary scan per interfacciarsi con dispositivi abilitati JTAG, migliorando la copertura dei test per componenti privi di accesso fisico ai punti di prova. Le configurazioni ibride ICT/flying probe ottimizzano ulteriormente le strategie di test combinando velocità e flessibilità.
Metodologie di test: dai punti di prova alla scansione del confine
Le metodologie di test nelle ICT vengono selezionate in base alle esigenze di progettazione, volume e prodotto:
- Test dei singoli componenti:Garantire che ogni componente (resistore, condensatore, induttore, circuito integrato) rispetti il valore, il posizionamento e la polarità specificati.
- Punti di prova sulla lavagna:Progettare sempre per un ampio accesso alle reti critiche; posizionare saggiamente i punti di prova è una delle migliori pratiche DFT per semplicità e precisione.
- Prove elettriche:Le apparecchiature di prova automatizzate misurano i valori ohmici, l'integrità del segnale e altro ancora.
- Routine di test specializzate:Script per componenti di alto valore, come memorie, logica programmabile o blocchi analogici critici.
- Test di scansione dei confini:Ideale per PCB moderni con circuiti integrati complessi e reti inaccessibili, consentendo "sonde" virtuali tramite logica JTAG.
Errori comuni rilevati dall'ICT
Uno dei punti di forza principali dei test in-circuit è la loro capacità di individuare rapidamente un'ampia gamma di difetti e problemi di fabbricazione fin dalle prime fasi.
Elenco: guasti comuni rilevati dall'ICT
- Si apre:Interruzioni nel circuito laddove dovrebbero esserci connessioni.
- Pantaloncini:Collegamenti indesiderati tra reti, spesso causati da ponti di saldatura.
- Valori dei componenti errati:Resistori, condensatori o induttori con tolleranze o valori errati.
- Componenti invertiti o mal orientati:Diodi, condensatori elettrolitici e circuiti integrati posizionati al contrario.
- Componenti mancanti:Qualsiasi parte posizionata che non è stata saldata o è caduta durante l'assemblaggio del PCB.
- Componenti difettosi o danneggiati:Circuiti integrati o parti discrete danneggiate termicamente, meccanicamente o elettricamente.
- Giunti di saldatura a freddo:Giunti scadenti che creano contatti inaffidabili, soprattutto in caso di vibrazioni.
- Spilli fuori posto:Perni non allineati correttamente con i cuscinetti.
L'ICT è in grado di rilevare questi guasti alimentando e sondando direttamente ogni nodo, cosa che l'ispezione visiva o l'AOI non possono garantire in ogni scenario. Questo approccio di test completo garantisce che il PCB e il controllo dei difetti siano affidabili e fruibili.
Copertura dei test e ruolo dei test automatizzati

La copertura dei test, ovvero ciò che il tester sta effettivamente verificando, è la metrica più importante per qualsiasi strategia di test. I sistemi di test in-circuit eccellono nel fornire un'elevata copertura su tutti i nodi, le reti e i componenti accessibili.
Garantire la massima copertura dei test
- Accesso ai punti di prova:Maggiore è il numero di reti e nodi con accesso fisico, maggiore è la copertura. Se possibile, progettare punti di test sul PCB per ogni segnale critico.
- Piastre di prova per futuri aggiornamenti:I test pad riservati possono consentire l'accesso boundary scan o JTAG se il progetto evolve.
- Test automatizzato:L'esecuzione dell'ICT su ogni scheda tramite tester automatizzati garantisce che ogni assemblaggio sia soggetto agli stessi rigorosi standard.
Suggerimento per il diagramma:
Un grafico a torta che mostra le percentuali di copertura dei test tra scansione visiva, AOI, ICT e boundary per una tipica scheda ad alta densità.
Precisione del processo di test
- Punti di prova puliti:Assicurare un contatto pulito tra i pin e i pad di prova per ottenere risultati accurati e ripetibili.
- Sostituisci i pin di prova:Con il passare del tempo, i perni di fissaggio si usurano; è essenziale una manutenzione programmata per pulire o sostituire i perni di prova per evitare falsi negativi.
Test automatizzati e registrazione dei dati
Ogni sistema di test in-circuit e ogni tester in-circuit registra i risultati dettagliati per ogni PCB testato. Questa registrazione automatizzata dei test è fondamentale per:
- Miglioramento della resa.
- Tracciabilità nei settori regolamentati.
- Analisi delle tendenze per l'ottimizzazione continua del processo di produzione.
ICT vs altre strategie di test PCBA
Sebbene l'ICT sia altamente efficace, nessun metodo di test è perfetto per ogni scenario nella produzione elettronica. Ecco come l'ICT si confronta con le sue alternative più simili:
| Metodo di prova | Cosa copre | Velocità | Apparecchio richiesto | Migliori scenari d'uso |
| ICT (classica) | Componenti, aperture/cortocircuiti, valori | Connessione | Si | Assemblaggi PCB stabili e ad alto volume |
| Sonda volante | La maggior parte dei componenti, valore/posizionamento | Medio | Non | Prototipazione, rapidità di esecuzione, frequenti aggiornamenti del design |
| Test funzionale | Comportamento “live” dell’intero circuito | Connessione | Spesso | Livello di sistema: interazione tra prodotto finale e firmware |
| Aoi | Visivo: parti, polarità, saldatura | Connessione | Non | Riflusso pre/post saldatura, rilevamento di difetti estetici |
| AXI | Giunti di saldatura nascosti, BGA/senza piombo | Medio | Non | PCBA complessi, miniaturizzati e multistrato |
Punti Salienti:
- L'ICT si concentra sui test elettrici e a livello di componente per ottenere la massima resa.
- Il test funzionale convalida il funzionamento dell'intera scheda/sistema, ma potrebbe non rilevare piccoli guasti elettrici o dei componenti.
- I test con sonda mobile sacrificano la velocità in favore della flessibilità e richiedono investimenti minimi o nulli in termini di attrezzature.
- Strategia migliore:Utilizzare un approccio a strati: ICT per i problemi iniziali dei componenti, test funzionali per la massima affidabilità della scheda, AOI/AXI per le saldature e le aree estetiche/difficili da raggiungere.
TECNOLOGIA LHD'S Consigli pratici: massimizzare le prestazioni ICT

Ecco alcuni passaggi pratici per ottenere i migliori risultati dal tuo sistema di test in-circuit:
Progettazione per test (DFT)
- Punti di prova sulla lavagna:Includere sempre punti di prova o piazzole accessibili su tutte le reti chiave.
- Spaziatura standard:Utilizzare la spaziatura della sonda standard del settore per facilitare la creazione dell'attrezzatura.
- Etichette serigrafiche trasparenti:Segnare i punti di prova sulla serigrafia per la manutenzione e la risoluzione dei problemi.
- Evita gli ostacoli:Non posizionare componenti o connettori alti direttamente sopra i pad di prova.
- Esaminare la copertura dei test durante la revisione della progettazione:Utilizzare strumenti CAD/DFT per simulare l'accesso prima di bloccare il progetto.
Migliori pratiche per apparecchiature di prova e fissaggio
- Automatizzare i test:L'integrazione delle ICT in un flusso di lavoro pick-and-place aumenta la produttività.
- Calibra regolarmente:Controllare periodicamente l'allineamento degli apparecchi con schede sicuramente funzionanti.
- Procedure di test dei documenti:Mantenere istruzioni e script di test chiari per garantire ripetibilità e controllo.
Manutenzione per la precisione a lungo termine
- Ispezionare regolarmente le sonde:Pulire e sostituire secondo necessità: un perno sporco o usurato può compromettere il contatto.
- Monitorare i registri dei test:Imposta soglie per segnalare anomalie o un numero crescente di difetti.
- Operatori ferroviari:Assicuratevi che il team sappia come gestire l'impianto, identificare i veri difetti e segnalare i problemi.
Ultime innovazioni nei test in circuito
- Tester in-circuit senza fissaggio:Nuovi sistemi di test automatizzati (ibridi avanzati a sonda volante/letto d'aghi flessibile) per una maggiore velocità e copertura.
- Tester ICT connessi al cloud:Abilita la programmazione di test da remoto, la segnalazione immediata dei difetti e l'analisi in più strutture.
- Banchi di prova ibridi integrati:Combinazione di ICT, boundary scan e test funzionali per rilevare difetti in ogni fase della produzione di PCB.
- Apprendimento automatico per la previsione dei difetti:I dati ICT vengono ora sfruttati nelle fabbriche intelligenti per prevedere e prevenire difetti di fabbricazione ricorrenti.
Conclusione: ICT per una maggiore qualità nella produzione elettronica
Il test in-circuit (ICT) è una soluzione di collaudo affidabile ed efficiente ampiamente adottata nel settore della produzione di PCB a livello globale. Eseguendo lo screening dei difetti sui circuiti stampati e su tutti i loro singoli componenti, questo sistema garantisce che i prodotti finali soddisfino i rigorosi standard di qualità e affidabilità richiesti dal moderno settore dell'elettronica. I sistemi e le apparecchiature automatizzati per il test in-circuit sono in grado di identificare con precisione i difetti, ottenere una copertura di test completa ed eseguire ispezioni automatizzate su ogni circuito stampato finito. Queste caratteristiche rendono fattibile la produzione su larga scala, garantendo al contempo la redditività economica del processo produttivo.
