Introduzione ai PCB industriali e ai circuiti stampati per uso industriale

I circuiti stampati (PCB), in quanto "cuore" dei sistemi elettronici, costituiscono una base indispensabile per quasi tutti i circuiti dei moderni sistemi industriali e dei processi avanzati di produzione, controllo e automazione. Non tutti i circuiti stampati sono in grado di resistere agli ambienti industriali più difficili: LHD TECH vanta una profonda esperienza nel settore dei PCB industriali e i suoi prodotti, realizzati con meticolosa cura, sono specificamente progettati per soddisfare le esigenze delle applicazioni industriali ad alta intensità. In condizioni operative estreme come temperature elevate, stress meccanico, umidità elevata, vibrazioni e scariche elettriche, i normali circuiti stampati di consumo spesso faticano a resistere. I PCB industriali di LHD TECH, invece, garantiscono il funzionamento continuo e stabile del sistema grazie alla loro eccezionale affidabilità.

I PCB industriali prodotti da LHD TECH, grazie alle loro eccellenti prestazioni e alla massima affidabilità, trovano ampio impiego in settori critici come apparecchiature industriali, sistemi di controllo motori, navigazione aerospaziale ed energie rinnovabili, dove i requisiti in termini di spazio, dissipazione del calore e adattabilità ambientale sono estremamente stringenti. Nel contesto della crescente diffusione della produzione intelligente, dell'Internet delle cose industriale e dell'Industria 4.0, LHD TECH, basandosi su PCB di alta qualità, contribuisce a far progredire i sistemi elettronici verso un futuro più intelligente, sicuro e resiliente.

Tipologie di PCB industriali: circuiti stampati per ogni applicazione industriale

I circuiti stampati di livello industriale coprono un'ampia gamma di topologie di progettazione e sistemi di specifiche, ognuno dei quali è realizzato su misura per specifici scenari applicativi industriali e per condizioni ambientali estreme, al fine di ottenere il miglior equilibrio tra prestazioni, affidabilità e adattabilità alle condizioni di lavoro.

Utilizzato per il controllo industriale, l'industria aerospaziale e altro ancora:

• Sistemi di controllo motore per azionamenti a velocità variabile.
• Strumentazione e navigazione aerospaziale.
• Telemetria nell'IoT industriale e nel monitoraggio intelligente.
• Conversione di potenza per energie rinnovabili e interfacce di rete.
• Instradamento del segnale ad alta frequenza nelle comunicazioni 5G e RF.

Materiali chiave e spessore del rame per circuiti stampati industriali

La scelta dei materiali per PCB ha un impatto diretto sulle prestazioni del circuito stampato nelle applicazioni industriali. Materiali laminati resistenti come FR-4 (con valori Tg elevati per la stabilità alle alte temperature), poliimmideI nuclei IMS e la ceramica costituiscono le basi per una lunga durata di servizio.

Materiali e usi comuni dei PCB industriali

Spessore del rame: perché è importante

• Le piste e le colate di rame devono essere sufficientemente spesse da sopportare il passaggio della corrente e resistere alle alte temperature.
• Per i circuiti stampati industriali, la densità di 2-6 once/ft² è un valore comune, molto più elevato rispetto ai tipici circuiti stampati commerciali.
• Lo spessore corretto del rame è essenziale per l'affidabilità nel controllo di motori ad alta corrente, nelle apparecchiature di rete e nelle difficili condizioni ambientali riscontrabili in molte applicazioni industriali.

Tecniche avanzate di saldatura e riparazione di superfici di circuiti stampati

• ENIG e finiture in oro duro: Uno strato di nichel (≥5 µm) viene adottato come strato barriera di diffusione e lo spessore dell'oro ENIG (0.05-0.1 µm) fornisce garanzie di antiossidazione e saldabilità, con un'eccellente planarità superficiale. L'oro duro è spesso (≥25 µm) e vengono introdotti elementi di cobalto o nichel per migliorarne la durezza.
• Saldatura senza piombo: Si tratta di un processo fondamentale per la produzione di componenti elettronici, necessario per soddisfare i requisiti obbligatori delle normative ambientali RoHS e REACH. Il suo punto di fusione è più elevato (217-221 °C), il che impone requisiti più stringenti in termini di resistenza al calore della lamiera, adesione dello strato di rame e compatibilità con il trattamento superficiale.
• Ispezione ottica automatizzata (AOI): Il sistema AOI integra l'imaging ottico ad alta precisione con algoritmi di elaborazione delle immagini intelligenti, offrendo vantaggi significativi quali elevata velocità, elevata ripetibilità e completa tracciabilità dei dati. Svolge funzioni di ispezione chiave sia nella fase di produzione dei PCB (schede nude) che in quella di assemblaggio dei PCBA.

Standard di progettazione e controllo qualità per circuiti stampati industriali

La produzione di PCB conformi si attiene rigorosamente a una serie di standard industriali riconosciuti a livello internazionale durante l'intero processo di fabbricazione, per realizzare PCB certificati dalla progettazione alla consegna. Questi standard rigorosi includono IPC-A-610 (Accettabilità dei componenti elettronici), IPC Classe 3 (Classificazione delle prestazioni dei prodotti elettronici ad alta affidabilità), UL 796 (Certificazione di sicurezza per substrati di circuiti stampati) e IEC 61188 (Standard relativi alla progettazione, produzione e assemblaggio di circuiti stampati). Insieme, costituiscono il sistema di garanzia fondamentale per i PCB di livello industriale in termini di elevata affidabilità, sicurezza e producibilità.

Il ruolo del controllo qualità nei PCB di alta qualità

• Ottico automatizzato e Ispezione a raggi X. in ogni fase.
• Tracciabilità dei lotti tramite codice QR/codice a barre.
• Validazione elettrica E-test al 100%.
• Minerali provenienti da zone di conflitto e protocolli anticontraffazione.

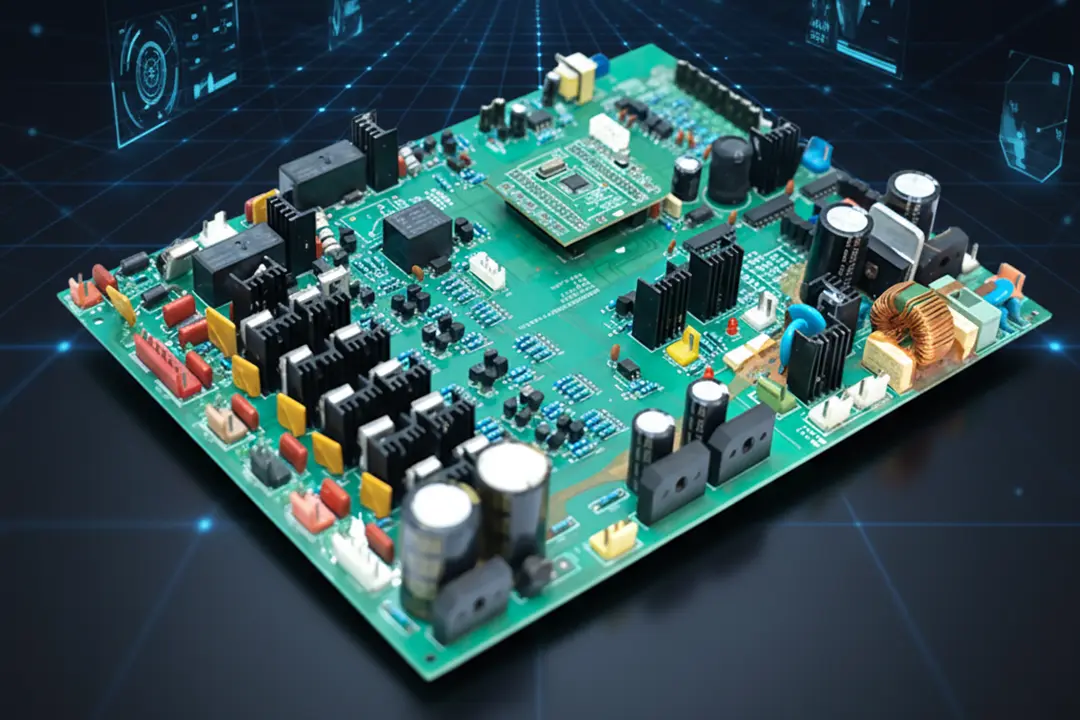

Caratteristiche dei PCB industriali: stress meccanico, durata e affidabilità

Le caratteristiche che distinguono i PCB industriali da quelli commerciali sono le seguenti:

• In grado di resistere alle sollecitazioni meccaniche: Le apparecchiature industriali sono spesso soggette a continue vibrazioni meccaniche e urti improvvisi durante il funzionamento. Scegliendo materiali per il nucleo del circuito stampato con uno spessore ≥6 mm o anche con spessori personalizzati, è possibile migliorare la rigidità complessiva del circuito. Il riempimento con resina e la copertura in rame vengono applicati ai fori passanti e ai fori ciechi interrati per eliminare i vuoti al loro interno.
• Eccellente durata e affidabilità: Il ciclo di vita dei PCB nei macchinari industriali, nell'industria mineraria, aerospaziale e in altre apparecchiature deve spesso superare i dieci anni, e occorre adottare substrati con elevata Tg (≥170 °C) e basso CTE (coefficiente di dilatazione termica). Aumentare lo spessore del rame (strato interno ≥2 oz, strato esterno ≥1 oz); eseguire test ad alta temperatura e alta umidità.
• Resistenza chimica e all'umidità: I siti industriali sono spesso esposti ad ambienti corrosivi come macchie d'olio, corrosione chimica, elevata umidità e nebbia salina. Viene utilizzato un inchiostro per maschera di saldatura LPI (liquido fotosensibile) ad alta risoluzione. Selezionare un rivestimento protettivo acrilico, poliuretanico o siliconico a seconda del grado di applicazione. Eseguire un'incapsulazione completa sui moduli esposti ad ambienti estremi.
• Elevata integrità del segnale: Nelle comunicazioni industriali, nei sensori ad alta frequenza e nelle applicazioni a radiofrequenza, l'integrità del segnale determina direttamente i limiti prestazionali del sistema. Calcola con precisione l'impedenza delle linee microstrip e stripline in base alla struttura a strati e alla costante dielettrica. Tra gli strati chiave del segnale vengono posizionati strati di massa completi e le matrici di fori di massa vengono disposte attorno alle coppie differenziali. Intervieni nell'ottimizzazione del layout durante la fase di revisione DFM.
• Lunga durata: Adotta tecnologie avanzate come la laminazione sottovuoto, la galvanostegia pulsata e la foratura di alta precisione. Dà priorità all'utilizzo di materiali di substrato che abbiano superato la certificazione di resistenza alla fiamma UL 94 V-0 e che presentino un'elevata Td (temperatura di decomposizione termica ≥340 °C).

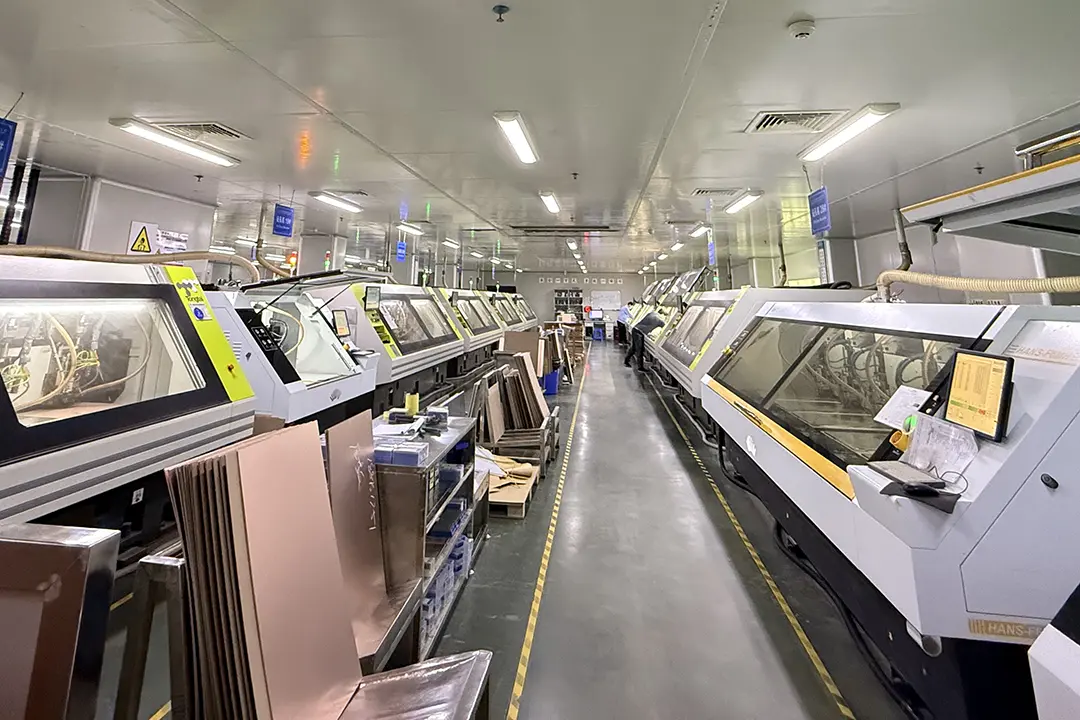

Processo di produzione dei PCB: dalla fabbricazione dei circuiti stampati all'assemblaggio dei PCB per apparecchiature industriali.

Migliori processo di produzione di circuiti stampati La progettazione di apparecchiature industriali è un progetto sistematico che si articola in molteplici fasi. Integra profondamente la tecnologia dei materiali, la progettazione dei circuiti stampati e il controllo qualità in ogni fase della produzione, per garantire che il prodotto finale soddisfi gli standard delle applicazioni industriali in termini di elevata affidabilità, precisione e uniformità.

• Progettazione e schema di layout Utilizzando sofisticati strumenti EDA, gli ingegneri creano interconnessioni di circuito e larghezze di traccia precise per applicazioni ad alta corrente e alta frequenza. La schermatura EMC, il controllo dell'impedenza e la progettazione per la producibilità (DFM - Design for Manufacturability) sono fondamentali per ottenere progetti di circuiti stampati industriali robusti.
• Selezione dei materiali e creazione dello stack I materiali laminati durevoli, come l'FR-4 ad alta Tg, il poliimmide per PCB flessibili o l'IMS alluminizzato per circuiti di potenza, vengono selezionati in base alle condizioni ambientali, ai requisiti di integrità del segnale e alle esigenze di dissipazione termica delle applicazioni industriali di destinazione.
• Modellazione e acquisizione di immagini Grazie all'adozione di una tecnologia di litografia ad alta precisione, i fili di rame, gli strati di massa e i bus di alimentazione vengono definiti in modo da garantire che l'accuratezza grafica rimanga stabile e controllabile anche in scenari con larghezze e spaziature di linea estremamente ridotte, come nei circuiti RF, nei terminali Internet of Things e nelle schede di controllo ad alta densità. Il processo di imaging è dotato di apparecchiature LDI (Laser Direct Imaging) ad alta risoluzione, che supportano larghezze e spaziature di linea pari o inferiori a 50 µm e consentono la compensazione automatica dell'espansione e della contrazione.
• Laminazione e placcatura dei fori passanti I pannelli multistrato vengono realizzati tramite processi di laminazione ad alta temperatura e alta pressione. LHD TECH utilizza la tecnologia di laminazione sottovuoto per eliminare efficacemente bolle e vuoti tra gli strati, migliorando la forza di adesione e l'affidabilità dell'isolamento. Esistono diversi processi di foratura: foratura meccanica e laser, processo di galvanizzazione pulsata e, in alcuni casi, il processo VIPPO (Resin Hole Filling and Hole Mounting Plate).
• Maschera di saldatura e finitura superficiale La maschera di saldatura non serve solo a definire l'area di saldatura, ma svolge anche un ruolo importante nella protezione dall'umidità, dalla polvere e dalla corrosione chimica. Selezioniamo inchiostri per maschere di saldatura LPI ad alta risoluzione in base ai requisiti dell'applicazione, supportando diverse opzioni di colore come verde, nero e blu. La precisione del ponte della maschera di saldatura può raggiungere ≤0.05 mm, prevenendo efficacemente la formazione di ponti tra i pin a passo fine.

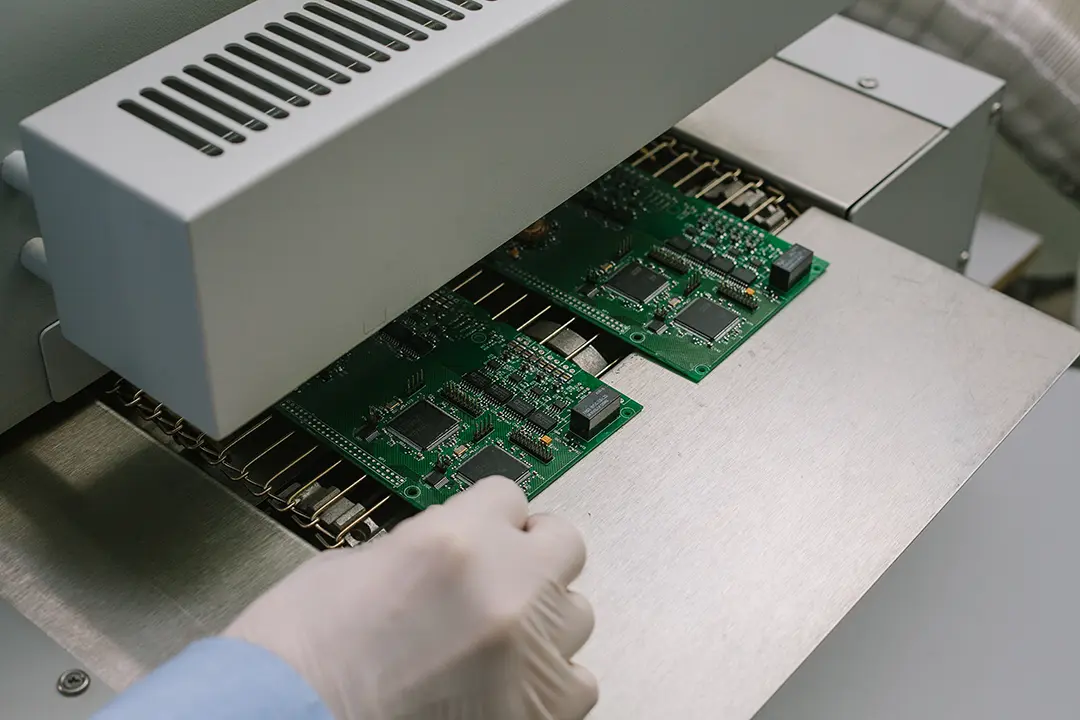

• Assemblaggio dei componenti (PCBA) Tecnologia a montaggio superficiale (SMT) Siamo dotati di linee di produzione SMT completamente automatiche, che integrano macchine di posizionamento SMT (Surface Mount Technology) ad alta precisione e sistemi di saldatura a rifusione per garantire la precisione del posizionamento dei componenti e la qualità della saldatura. saldatura senza piombo (principalmente SAC305) viene utilizzato, è rigorosamente conforme alle normative ambientali RoHS/REACH ed è monitorato in tempo reale tramite SPI (test della pasta saldante) e la curva di temperatura del forno. Per strutture irregolari come le piastre rigido-flessibili, viene adottato il montaggio assistito manualmente in combinazione con dispositivi speciali.
• Controllo qualità e test automatizzati L'ispezione ottica automatica (AOI) può identificare problemi come difetti di circuito, disallineamenti dei componenti e giunzioni di saldatura anomale. L'analisi a raggi X (AXI) viene utilizzata per il controllo non distruttivo a raggi X di giunzioni di saldatura nascoste come BGA, QFN e LGA. Il test con sonda volante è applicabile a prodotti di piccole dimensioni e multivarietà. Il test funzionale (FCT) è destinato ad applicazioni quali sistemi di controllo motori, moduli a radiofrequenza ad alta frequenza ed elettronica di potenza. Simulando le reali condizioni di lavoro, verifica l'integrità del segnale, la capacità di carico e le funzioni del sistema.

Test, controllo qualità e produzione avanzata nella produzione di circuiti stampati industriali

Per i circuiti stampati industriali, i test completi non sono un'opzione, ma un requisito del settore. Ecco come i principali produttori di PCB garantiscono una lunga durata:

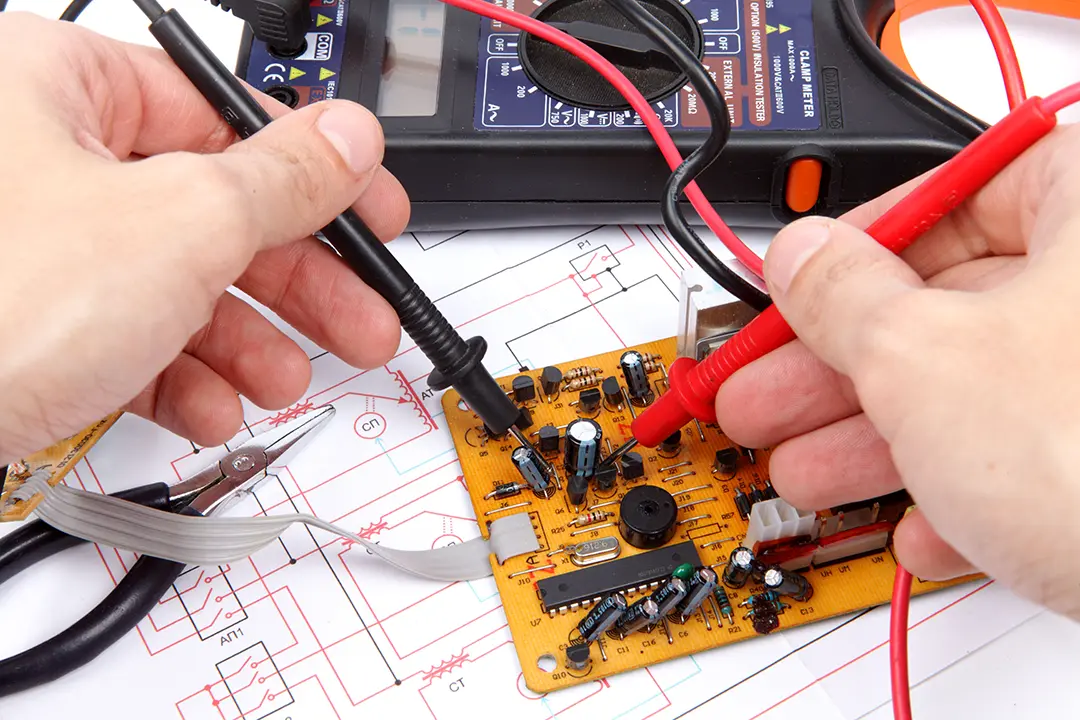

Test e convalida

• Prove elettriche: Test del 100% della netlist per posizioni short e open.

• Prove meccaniche e termiche:
  • Grazie alla creazione di un sistema di test di simulazione ambientale multidimensionale, i PCB di livello industriale vengono simulati e verificati in condizioni operative difficili, come vibrazioni, urti meccanici, umidità e cicli di temperatura, per garantire che i prodotti abbiano un'affidabilità prevedibile a lungo termine in ambienti industriali reali.
  • Le schede destinate al settore aerospaziale o energetico sono sottoposte a test in condizioni ambientali ancora più rigorose.

• Valutazione dell'integrità del segnale:
  • Per l'analisi di continuità dell'impedenza sulle linee di trasmissione di segnali ad alta frequenza viene utilizzato un sistema di test TDR ad alta precisione. Contemporaneamente, in combinazione con un analizzatore di rete vettoriale (VNA), viene effettuato il test di perdita di inserzione.
  • Per scenari di cablaggio ad alta densità come Ethernet industriale, reti di sensori e bus ad alta velocità multicanale, la pre-valutazione della diafonia può essere condotta tramite strumenti di simulazione elettromagnetica durante la fase di progettazione. Nella fase di verifica, viene adottata una combinazione di test di diafonia nel dominio del tempo (TDR-Xtalk) e test di isolamento nel dominio della frequenza per analizzare quantitativamente la diafonia in prossimità (NEXT) e la diafonia a distanza (FEXT).

Pratiche di produzione avanzate

• Monitoraggio del processo in tempo reale (Sistemi SPC e MES): Abbiamo integrato profondamente il Controllo Statistico di Processo (SPC) con il Sistema di Esecuzione della Produzione (MES) per creare una rete di monitoraggio in tempo reale che copre l'intero processo, consentendo l'identificazione e l'intervento immediati su eventuali deviazioni di produzione e condizioni anomale.
• Pulizia automatizzataSe il flusso residuo durante il processo di saldatura non viene rimosso completamente, può causare migrazione elettrochimica, corrosione o una diminuzione della resistenza di isolamento in ambienti umidi e caldi, diventando un potenziale pericolo per il funzionamento a lungo termine delle apparecchiature industriali. Consideriamo la pulizia automatizzata un processo standard per i prodotti ad alta affidabilità.
• Tracciabilità dei minerali provenienti da zone di conflitto, protocolli anticontraffazione per i componenti: La conformità, la trasparenza e la sicurezza della catena di fornitura influiscono direttamente sulla credibilità del funzionamento delle apparecchiature. Abbiamo implementato un rigoroso meccanismo di controllo della catena di fornitura: tracciabilità dei minerali provenienti da zone di conflitto, accordi sui componenti contraffatti e un sistema di tracciabilità della catena di fornitura.

Superare le sfide nei PCB per applicazioni industriali e nella produzione

La progettazione e la produzione di circuiti stampati per uso industriale sono complesse, ma i progressi tecnologici e il controllo dei processi offrono soluzioni affidabili:

Sfide e soluzioni chiave

• Miniaturizzazione in ambienti ostili:
  • In ambienti industriali caratterizzati da temperature elevate, vibrazioni e spazio limitato, realizziamo un'integrazione ad alta densità e una progettazione miniaturizzata grazie all'architettura HDI (High-density Interconnect), a un design di impilamento compatto e alla verifica congiunta termica e vibratoria, per garantire l'affidabilità a lungo termine dei PCB.

• Mantenere l'integrità del segnale ad alte velocità:
  • Nei circuiti RF, nell'Internet delle cose industriale e nei bus ad alta velocità, l'attenuazione del segnale, la riflessione e la diafonia vengono impedite, impedendo che influiscano direttamente sulle prestazioni del sistema, ottimizzando la sovrapposizione del controllo di impedenza, la progettazione della schermatura e della messa a terra e il controllo delle perdite ad alta frequenza.

• Garantire durata e affidabilità:
  • Le apparecchiature industriali devono resistere a molteplici fattori di invecchiamento, come stress termico, correnti elevate e vibrazioni meccaniche, durante la loro lunga vita utile. Miglioriamo la struttura dei via, utilizziamo rame spesso e introduciamo ridondanza nel trasporto di corrente nella progettazione, eseguiamo test di polarizzazione ad alta temperatura e alta umidità (85 °C / 85% UR, 1000 ore) e test di durata accelerati (come ALT) per ottimizzare i requisiti del prodotto.

• Conformità alle certificazioni di settore e ai requisiti ambientali:
  • I prodotti di livello industriale devono soddisfare diversi requisiti di certificazione e normative di protezione ambientale a livello mondiale, tra cui la copertura di sistemi di certificazione (IPC-A-610/UL 796/IEC 61188, ISO 9001/IATF 16949) e l'istituzione di un meccanismo di tracciabilità dei minerali provenienti da zone di conflitto (rapporto CMRT). È opportuno affidare regolarmente a enti di prova terzi (come SGS e TUV) le attività di audit e collaudo.

Scegliere il produttore di PCB giusto per le apparecchiature industriali

La scelta del partner è fondamentale per l'affidabilità, la conformità e la lunga durata dei vostri dispositivi elettronici industriali.

Cosa distingue i migliori produttori di PCB?

• Gamma completa di certificazioni: È stato istituito un sistema di certificazione multilivello che copre prodotti, processi e ambiente per garantire che ogni PCB di livello industriale sia conforme ai principali standard globali in tutti gli aspetti di progettazione, produzione e consegna. IPC Classe 3, UL 796, ISO 9001/14001, IATF 16949 e RoHS/REACH.
• Competenza in una varietà di applicazioni: Abbiamo maturato una profonda esperienza tecnica e capacità di implementazione di progetti in diversi settori industriali chiave, come il controllo dei motori, l'Internet delle cose industriale, l'aerospaziale e l'elettronica di potenza, e siamo in grado di fornire soluzioni PCB precise per diversi scenari applicativi.
• Impianti di produzione e collaudo all'avanguardia: Dotata di attrezzature di produzione e collaudo all'avanguardia, grazie al monitoraggio dei processi in tempo reale, all'ispezione ottica automatica (AOI), all'ispezione automatica a raggi X (AXI) e a un laboratorio di simulazione ambientale, l'azienda effettua test e monitoraggi completi, implementando capacità tecniche a catena completa, dal trasferimento grafico, alla laminazione, alla galvanica fino al collaudo del prodotto finito.
• Protocolli di controllo qualità rigorosi: Dal punto di vista della tracciabilità a livello di lotto, dei sistemi di ispezione automatizzati e dei meccanismi di miglioramento continuo, il controllo qualità viene interiorizzato come un meccanismo sistematico che attraversa ogni fase, dall'ispezione dei materiali in entrata alla spedizione del prodotto finito.
• Supporto consultivo alla progettazione: Disponiamo di un team di ingegneri interdisciplinare che si impegna nel processo di ricerca e sviluppo del cliente fin dalla fase di progettazione del prodotto, fornendo un supporto tecnico completo: DFM/DFA/DFR/SI.

Tabella di controllo del produttore

Tendenze future: IoT, PCB flessibili e applicazioni ad alta frequenza nella progettazione di circuiti stampati industriali

• Integrazione IoT: I circuiti stampati industriali collegano sempre più sensori, sistemi di controllo e stadi di potenza attraverso vaste reti; l'attenzione si concentra sul controllo delle interferenze elettromagnetiche, sull'affidabilità e sulla miniaturizzazione.
• Pannelli flessibili e rigido-flessibili: Utilizzato in applicazioni industriali nei settori della robotica, aerospaziale e in aree in cui lo spazio è limitato.
• Applicazioni ad alta frequenza e laminati avanzati: Le applicazioni RF industriali, il controllo dei motori, le comunicazioni wireless e la produzione avanzata richiedono una gestione meticolosa dell'integrità del segnale con laminati a bassa perdita e impedenza controllata.
• Automazione, intelligenza artificiale e controllo qualità avanzato: Le fabbriche intelligenti, i test automatizzati e i sistemi di manutenzione predittiva stanno plasmando il futuro delle apparecchiature industriali.

Conclusione: Realizzare circuiti stampati industriali di lunga durata

Negli ambienti industriali più esigenti, l'affidabilità e le prestazioni dei circuiti stampati per applicazioni industriali dipendono da una progettazione accurata, da una rigorosa selezione dei materiali e da una produzione altrettanto scrupolosa. L'attenzione allo spessore del rame, all'utilizzo di materiali certificati per i PCB, a finiture superficiali robuste e a test avanzati garantisce che i vostri circuiti stampati resistano alle applicazioni industriali più difficili, dal settore aerospaziale al controllo motori, fino alle reti IoT.

Scegliere di collaborare con LHDPCB – un produttore con certificazioni di settore, un sistema completo di garanzia della qualità e competenza nella produzione di circuiti stampati – pone le basi per l'innovazione nella produzione avanzata e per la longevità di tutte le apparecchiature industriali.
