Introduzione alla tecnologia HDI PCB
Il mondo di oggi è pieno di prodotti ad alta tecnologia, dagli smartphone avanzati ai potenti medicale dispositivi e ultra affidabili settore automobilistico sistemi. Al centro di tutte queste innovazioni c'è il HDI PCB - Circuito stampato ad alta densità di interconnessioneA causa della densità di cablaggio per unità di area sempre crescente, i circuiti stampati tradizionali non riescono a tenere il passo con le esigenze di miniaturizzazione e alte prestazioni.
I prodotti elettronici di consumo stanno diventando sempre più compatti. Questi prodotti devono integrare funzionalità più avanzate in spazi limitati. I circuiti stampati ad alta densità (HDI) sono quindi diventati la scelta standard nel campo della produzione elettronica. Questi circuiti sono progettati utilizzando la tecnologia avanzata delle microvie e realizzati attraverso processi di precisione. All'interno di un'unità di superficie, queste schede possono ospitare più circuiti. La loro densità di cablaggio supera significativamente quella dei circuiti stampati standard tradizionali. Questa caratteristica li rende un supporto cruciale per la moderna produzione elettronica.
Capacità di processo PCB di HDI
| Articolo | Standard |
| Strato | 4L – 40L+ |
| Strutture ISU | 1+N+1, 2+N+2, 3+N+3, 4+N+4, i+N+i (Qualsiasi strato/ELIC) |
| Spessore | 0.2mm - 4.0mm |
| Tolleranza di spessore | ±10% – ±8% |
| Dimensione massima del pannello | 500mm × 700mm |
| Spessore di rame | 3/1 oz – 6 oz |
| Microvia laser Min | 0.10 mm (4 mil) – 0.075 mm (3 mil) |
| Mini trapano meccanico | 0.20 mm (8 mil) – 0.15 mm (6 mil) |
| Proporzioni Microvia | 0.8:1 – 1:1 |
| Rapporto di aspetto PTH | 10:1 – 20:1 |
| Registrazione Microvia | ± 1.5 mil – ± 1 mil |
| Via in Pad / VIPPO | Otturazione in resina + POFV Riempimento con pasta di rame/riempimento dei pori metallografici nanoconduttivi |
| Min Interno L/S | 3 mil (75 μm) – 2 mil (50 μm) |
| Min Esterno L/S | 3 mil (75 μm) – 2 mil (50 μm) |
| Tolleranza di impedenza | ±10% – ±5% |
| Maschera di saldatura Dam | 4mil (0.1 mm) – 3mil (0.075 mm) |
| Liquidazione della maschera di saldatura | ±2mil (0.05 mm) – ±1.5mil (0.038 mm) |
| Materiali Necessari | FR4 (Tg 130/150/170), Rogers, Panasonic Megtron 4/6/7, TU-872, Senza alogeni |
| Preimpregnato / PP | 106, 1080, 2116, 3313, 7628, ecc. |
| Finiture superficiali | ENIG, Argento per immersione, Stagno per immersione, OSP, Oro duro, ENEPIG |
| Processi speciali | Trapano posteriore, pannello per cavità, HDI rigido-flessibile |

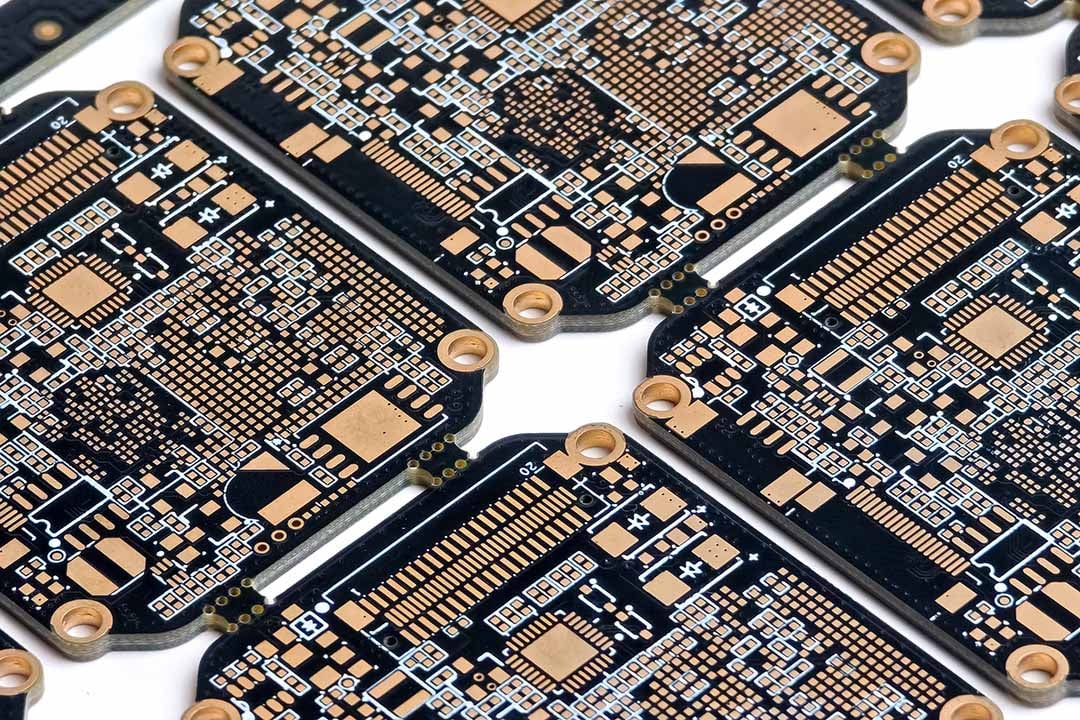

Che cos'è un PCB HDI? Nozioni fondamentali sulle interconnessioni ad alta densità
I PCB HDI, acronimo di High Density Interconnect Printed Circuit Boards, si distinguono per la loro capacità di fornire una densità di pad di connessione molto più elevata, utilizzando microvias, vie cieche, vie interratee tecniche avanzate di impilamento dei PCB. Un PCB HDI consente di ottenere più strati di routing e interconnessioni nella stessa area o in un'area inferiore rispetto ai tradizionali PCB multistrato.
Differenze chiave: HDI vs. PCB standard
| Caratteristica | PCB HDI | PCB standard |
| Densità di connessione/pad | Densità di cablaggio molto elevata per unità di superficie | Limitato da vie meccaniche |
| Microvie | Microvie forate al laser | Solo forato meccanicamente |
| Vias ciechi / sepolti | Essenziale negli stack-up HDI | Raro o impossibile |
| Efficienza del conteggio degli strati | Meno PCB necessari per lo stesso circuito | Strati più numerosi o più spessi |
| Velocità e integrità del segnale | Migliorato con percorsi brevi | EMI più bassi e più alti |
| Applicazioni | Prodotti avanzati e ad alta tecnologia | Merce ed eredità |
Caratteristiche principali e stack-up per PCB HDI ad alta densità
Un circuito stampato HDI di successo sfrutta un mix di strategie tecniche per aumentare la densità del circuito stampato, l'integrità del segnale e la producibilità:
- microfonotramite: Piccoli fori praticati al laser in un PCB che collegano solo gli strati adiacenti, aumentando drasticamente la possibile densità di cablaggio e rendendo possibili gli esclusivi impilamenti di strati dell'HDI.
- Vie cieche e interrate:Fori di via specializzati nei PCB, in cui un foro di via cieco collega uno strato esterno a uno strato interno senza attraversare l'intera scheda, mentre un foro di via interrato collega solo gli strati interni. Sono essenziali per il routing denso in prossimità di componenti a passo fine.
- Processo di laminazione sequenziale:Cicli multipli di aggiunta di strati, foratura e placcatura in rame consentono di realizzare progetti di PCB di interconnessione complessi e ad alta densità, impossibili da realizzare con la produzione di PCB tradizionale.
- Tecniche Via-in-Pad:Per i progetti HDI avanzati a ingombro ridotto, i microvias vengono talvolta posizionati direttamente sotto i pad dei componenti, in particolare BGA (array a griglia a sfera) disegni.
- Stack-up PCB:L'ordine e la disposizione di strati, via e colate di rame nel progetto di una scheda. Un corretto stack-up è fondamentale per le prestazioni del PCB HDI e per la modellazione EMI durante la fase di progettazione.
Visualizzazione: Stack-up PCB HDI comuni
| Tipo di impilamento | Usa caso |
| 1+N+1 (Tipo I) | Elettronica di piccole dimensioni, HDI semplice |
| 2+N+2 (Tipo II) | Smartphone, schede di media complessità |
| 3+N+3 e ELIC/Qualsiasi strato | Telecomunicazioni, 5G, intelligenza artificiale, consigli di amministrazione complessi |
| HDI rigido, rigido-flessibile | Dispositivi indossabili, medicali, aerospaziali |

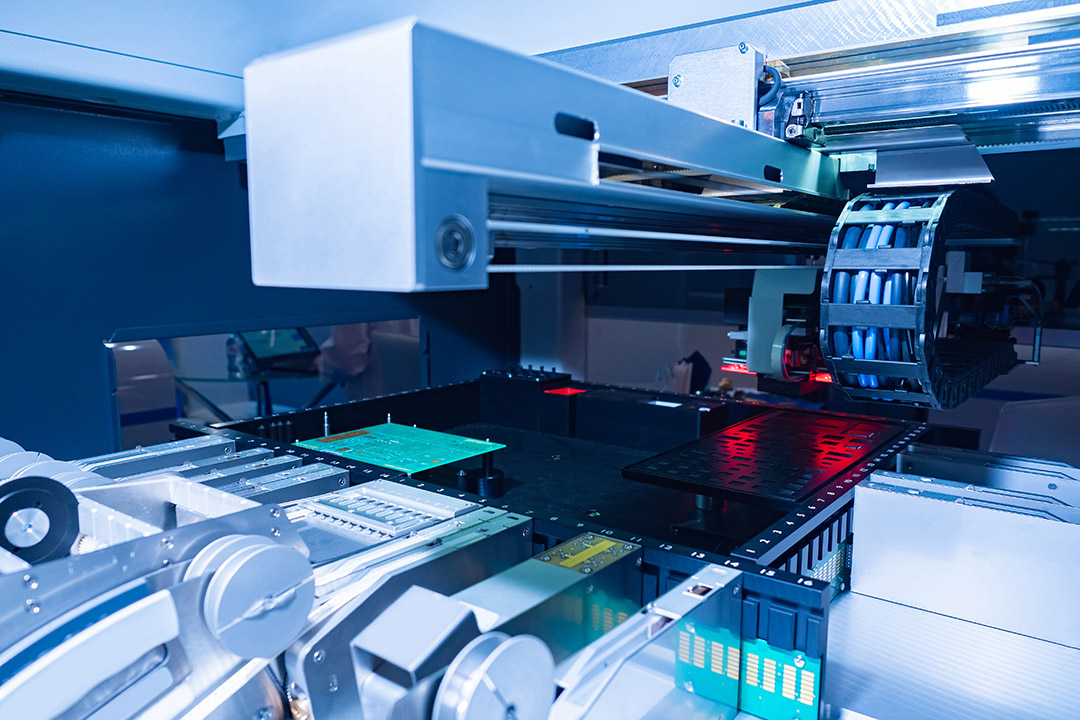

Processo di produzione di PCB HDI: passo dopo passo
Il processo di produzione dei PCB HDI è costituito da una serie di fasi avanzate e rigorosamente controllate. Ognuna di esse contribuisce non solo alle prestazioni, ma anche all'affidabilità a lungo termine del PCB, fondamentale per le schede HDI in settori mission-critical.
kFasi di produzione per schede HDI
1.Preparazione dello strato interno
- Lamina di rame applicata al laminato centrale, modellata mediante imaging e incisione.
- Fondamentale per le schede HDI: elevata adesione del rame e definizione pulita dei bordi migliorano la resa e riducono i difetti.
2.Processo di laminazione sequenziale
- L'HDI avanzato utilizza più passaggi: ogni strato HDI viene impilato, pressato e laminato uno dopo l'altro.
- Garantisce impilamenti precisi dei PCB e consente la formazione di fori passanti interrati e ciechi.
3.Foratura laser
- I microvia vengono tagliati con precisione utilizzando un laser: i fori in un PCB hanno spesso un diametro inferiore a 100 μm.
- I fori di via laser sono essenziali per l'interconnessione ad alta densità tipica delle schede HDI.
4.Placcatura in rame e riempimento di microvie
- Fondamentali per un'interconnessione robusta, le microvie riempite di resina sono rivestite in rame per garantire conduttività e affidabilità.
- Le strutture via-in-pad sono dotate di una planarizzazione speciale per un montaggio fluido dei componenti.
5.Processo di modellazione e laminazione dello strato esterno
- Strati HDI esterni modellati, mascherati, esposti e ulteriormente laminati.
- Gestisce i requisiti PCB per l'alta frequenza, l'impedenza controllata e il routing avanzato del segnale.
6.Finitura superficiale, ispezione e collaudo
- ENIG (Nichel chimico a immersione oro), OSP e argento a immersione sono finiture comuni per PCB di interconnessione ad alta densità.
- Ispezione ottica automatizzata, Raggi XI test elettrici e i test di affidabilità sono fondamentali per la produzione di successo dell'HDI.
Considerazioni sulla progettazione di PCB HDI: suggerimenti per il successo
Una corretta progettazione del PCB HDI fa la differenza tra un HDI economicamente vantaggioso e una scheda difettosa e inaffidabile. I progettisti e gli ingegneri di PCB si concentrano su:
Considerazioni critiche sulla progettazione
- Pianificazione dell'accumulo:Modella l'intera struttura sequenziale e il posizionamento dei fori di passaggio durante la fase di progettazione. La modellazione EMI precoce, i calcoli di impedenza e la simulazione termica riducono le costose revisioni in fase avanzata.
- Tecnologia Microvia:Per ottenere la migliore qualità e affidabilità, optare per rapporti di aspetto (profondità/larghezza) inferiori o uguali a 1:1, in particolare per le microvie forate al laser.
- Posizionamento dei componenti:Identificare in anticipo componenti BGA, HDMI, USB, RF e altri componenti con un elevato numero di pin. Utilizzare le funzionalità HDI proprio sotto queste zone per un routing ottimale.
- Tramite strategia:Per spazi ristretti, utilizzare microvie impilate o sfalsate e prendere in considerazione le vie interrate per separare i domini analogici e digitali sui PCB multistrato.
- Analisi costi-benefici:Non tutte le schede necessitano del livello HDI più elevato: è necessario bilanciare i vantaggi avanzati dell'HDI (densità, integrità del segnale) con i tempi di produzione e i costi dei materiali.
Tecniche di produzione e tecnologia HDI avanzata
La tecnologia HDI è in rapida evoluzione. I migliori produttori di PCB di oggi utilizzano processi di produzione di ultima generazione per garantire una maggiore densità di cablaggio, interconnessioni più robuste e tassi di guasto inferiori.
Affidabilità Microvia: I fori riempiti di resina e placcati in rame conferiscono ai microvia nei PCB una struttura robusta. Lo standard IPC-6016 richiede l'analisi microsezionale dei coupon di prova per la verifica a lungo termine.
Modellazione durante la fase di progettazione: Sfrutta il software di progettazione PCB per simulare lo stack-up PCB HDI, l'integrità del segnale e le interferenze elettromagnetiche (EMI), fondamentali per le schede HDI avanzate e per i progetti di circuiti stampati ad alta densità (HDI).
Tecniche di produzione avanzate: Sfruttate apparecchiature laser ad alta precisione, analisi di microsezioni a raggi X in tempo reale e ispezione ottica automatizzata (AOI) per soddisfare i requisiti sofisticati e l'elevata affidabilità necessari nei prodotti ad alta densità, soprattutto nella produzione di PCB multistrato e di stack-up di PCB con numerose microvias.
Processo di accumulo e laminazione sequenziale: Cicli di laminazione multipli consentono la creazione di vie interrate, in particolare per stack-up di PCB HDI con più di 8 strati o per progetti ELIC (Every Layer Interconnect), in cui quasi tutti gli strati della scheda HDI possono essere collegati direttamente tramite microvie.
HDI conveniente: Sebbene i tempi di produzione e i costi dei materiali siano più elevati per i PCB HDI rispetto ai circuiti stampati tradizionali, è necessario un numero inferiore di PCB grazie alla maggiore densità di cablaggio per unità di superficie. Ciò si traduce in un basso costo totale per funzione e in meno ore di manodopera per l'assemblaggio.
Efficacia dei costi e risparmi a livello di sistema con HDI
Uno dei principali fattori che spingono all'adozione dei PCB HDI è la loro efficienza in termini di costi a livello di sistema. Il prezzo di un circuito stampato HDI può essere superiore rispetto ai PCB standard, ma un'analisi olistica rivela il contrario se si considerano i seguenti aspetti:
Numero ridotto di PCB: Grazie a una maggiore densità di cablaggio per unità di superficie, sono necessari meno PCB HDI per ottenere le stesse prestazioni, il che si traduce in risparmi nell'assemblaggio, nell'ispezione e nella gestione delle schede.
Progettazione del sistema compatto: Più funzioni su una singola scheda HDI significano dispositivi più piccoli e leggeri e involucri meno costosi, un aspetto fondamentale in ogni ambito, dagli smartphone ai satelliti.
Costi di assemblaggio e collaudo inferiori: Un minor numero di schede e componenti significa una produzione e un assemblaggio dei PCB più rapidi, minori costi logistici e minori punti di guasto.
Progettazione corretta e riduzione dell'utilizzo degli strati: Utilizzando la tecnologia microvia e la disposizione strategica delle schede, gli ingegneri possono spesso ridurre l'impilamento totale dei PCB, diminuendo direttamente sia i costi di fabbricazione che quelli dei materiali.
| Fattore di costo | PCB tradizionale | PCB HDI |
| Costo per unità (PCB nudo) | Abbassare | Più elevato |
| Costo di assemblaggio/test del sistema | Più elevato | Abbassare |
| Dimensioni/peso totale del prodotto | Maggiore | Minore |
| Densità di cablaggio/area funzionale | Limitato | Per unità di superficie raddoppiata+ |
| Tempo di commercializzazione dei nuovi prodotti | Più lentamente | Faster |
Scegliere il produttore di PCB giusto per le schede HDI
La complessità e la precisione della produzione di PCB HDI richiedono un approccio selettivo nella scelta del produttore di PCB. Ecco cosa cercare:
Competenza con PCB di interconnessione ad alta densità: Assicuratevi che il produttore del vostro PCB dimostri una comprovata esperienza nella realizzazione e nel collaudo di schede con microvia, via cieche/interrate, stack-up avanzati e requisiti di circuiti stampati di interconnessione ad alta densità.
Tecnologia e ispezione: Dovrebbero offrire internamente servizi di perforazione laser, AOI, microsezione, raggi X e disporre di processi di laminazione sequenziale certificati.
Supporto nella progettazione e ottimizzazione dei PCB: Cerca produttori che esaminino il tuo progetto PCB HDI, offrano suggerimenti per una progettazione corretta e una riduzione del numero di strati e ti aiutino con la modellazione EMI durante la fase di progettazione.
Flessibilità di prototipi e volumi: Prototipazione rapida, piccoli lotti e opzioni di produzione e assemblaggio scalabili sono essenziali per una produzione di successo e per il time-to-market.
Certificazioni e conformità agli standard: Dovrebbero essere in vigore gli standard IPC, ISO, IATF e quelli specifici per i settori ad alta affidabilità (medico, aerospaziale, automobilistico).
Comunicazione e reattività: Aspettatevi risposte rapide e report dettagliati in ogni fase, dalla progettazione dello stack-up dei PCB alle fasi finali di produzione.
Conclusione: il futuro dei PCB HDI nei prodotti ad alta tecnologia
Con l'avanzare dell'elettronica verso maggiori funzionalità, caratteristiche più intelligenti e un maggiore appeal per i consumatori, il ruolo dei PCB HDI è destinato a crescere. Utilizzando la tecnologia di interconnessione ad alta densità, la tecnologia microvia e processi di produzione avanzati, ingegneri e progettisti possono concentrare più prestazioni, elaborazione e affidabilità per unità di superficie che mai.
Rispetto ai PCB standard e alle soluzioni tradizionali dei circuiti stampati, i moderni progetti di PCB HDI offrono:
- Una nuova era di miniaturizzazione: Grazie alla tecnologia microvia, alla maggiore densità di cablaggio per unità di area e alla costruzione sequenziale, è possibile ottenere progetti complessi e prestazioni EMI robuste anche negli ambienti con spazi più limitati.
- Progettazione corretta e riduzione dell'utilizzo degli strati: Consente sia l'economicità del sistema sia una risposta rapida ai nuovi progetti e alla riduzione dei requisiti di livello man mano che cambiano le richieste del prodotto.
- Produzione e assemblaggio affidabili: Supportato da standard rigorosi, tecniche di produzione moderne e strumenti di ispezione di livello mondiale.
- Prodotti progettati per il futuro: Dalle schede PCB multistrato per smartphone all'edge computing basato sull'intelligenza artificiale, dalla sicurezza automobilistica ai dispositivi indossabili di livello medico, i circuiti stampati HDI rappresentano la spina dorsale della prossima generazione di prodotti ad alta tecnologia.
In collaborazione con un Produttore di PCB LHD—che possiede una profonda conoscenza delle complessità della produzione, della lavorazione e della progettazione di PCB HDI—sarà fondamentale per mantenere i vostri prodotti all'avanguardia del mercato.
