Introduzione ai PCB in alluminio

I dispositivi elettronici sono attualmente in rapida evoluzione. La domanda di prestazioni di gestione termica è in continua crescita, così come i requisiti di affidabilità e robustezza strutturale dei dispositivi. In controtendenza, i circuiti stampati in alluminio si sono affermati come una soluzione ampiamente riconosciuta e fondamentale nel settore. Questo tipo di circuito stampato offre eccezionali proprietà di dissipazione del calore, grazie alla sua struttura con nucleo metallico che offre vantaggi distintivi.

Oggi, i PCB a base di alluminio vengono utilizzati con successo nei sistemi di illuminazione a LED, svolgono un ruolo significativo nell'elettronica di potenza per l'automotive e si sono espansi in diversi settori industriali chiave, come quello delle energie rinnovabili. Sono diventati un componente fondamentale nella moderna produzione elettronica.

PWB dell'alluminio Capacità di processo

Comprensione della struttura dei PCB con nucleo in alluminio

I substrati in alluminio sono spesso indicati come substrati metallici o MCPCB. Questo tipo di substrato presenta differenze strutturali fondamentali rispetto ai tradizionali circuiti stampati in FR4. I circuiti stampati in FR4 utilizzano laminati in fibra di vetro come materiale di base, mentre i substrati in alluminio adottano una struttura multistrato impilata. Questa struttura è stata specificamente ottimizzata per la capacità di sopportare carichi di potenza, l'efficienza di dissipazione del calore e l'affidabilità meccanica:

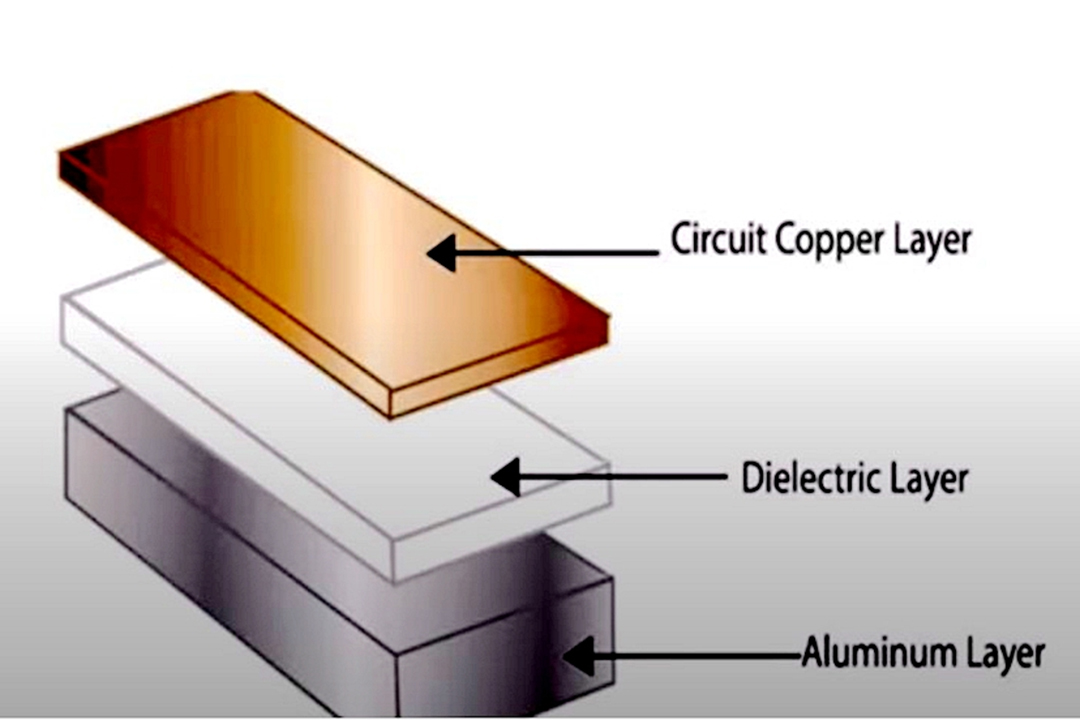

Stackup di base del PCB in alluminio

Suggerimenti sulla struttura:

• La membrana di base in alluminio favorisce l'estrazione diretta ed efficiente del calore dai componenti elettronici caldi.
• Lo strato di isolamento dielettrico deve essere termicamente conduttivo ma allo stesso tempo elettricamente isolante, ottimizzando la gestione termica senza rischiare cortocircuiti.
• Lo strato di alluminio funge inoltre da scudo e da percorso per la stabilità dimensionale attraverso i cicli di temperatura, il che è fondamentale negli ambienti ad alta temperatura.

Perché utilizzare un substrato di alluminio per PCB?

I PCB in alluminio sono ampiamente utilizzati in settori applicativi chiave come sistemi di illuminazione e moduli di potenza. Ciò è dovuto alle proprietà uniche del substrato in alluminio, che dimostra un'efficienza di dissipazione del calore significativamente superiore rispetto ai materiali tradizionali.

Vantaggi dell'alluminio come substrato:

• Alta conducibilità termica:L'alluminio può condurre e distribuire calore fino a 235 W/mK, superando di gran lunga sia l'FR4 che la maggior parte delle ceramiche.
• Bassa espansione termica:Riduce i rischi nelle progettazioni ad alta potenza e ad alta temperatura abbinando i CTE (coefficiente di dilatazione termica) dei componenti.
• Eccellente integrità meccanica:Il nucleo metallico conferisce struttura e rigidità, migliorando la resistenza alle vibrazioni e agli urti, aspetti fondamentali per i circuiti stampati industriali e automobilistici.
• Isolamento elettrico tramite strato dielettrico:Essenziale per il funzionamento sicuro di tutti i PCB principali e delle applicazioni di potenza.
• Conveniente e riciclabile:L'alluminio è facilmente reperibile, meno costoso del rame e completamente riciclabile, il che lo rende una scelta sostenibile per l'industria dei PCB odierna.

Materiali e stack-up dei PCB in alluminio spiegati

Materiali nello stackup di PCB in alluminio

• Posatore di binari in rame: Selezionare sempre in base alle esigenze di conduttività, larghezza e portata di corrente.
• Dielettrico: Poliimmide o resina epossidica. La poliimmide ha un'eccellente resistenza alle alte temperature e una maggiore stabilità chimica. La resina epossidica presenta notevoli vantaggi in termini di costi e può presentare buone proprietà meccaniche.
• Strato di base in alluminio: Scegli 5052 per resistenza alla corrosione/flessibilità o 6061 per resistenza.
• Solder Mask: Questo materiale è resistente alle alte temperature. Può ottenere un effetto di rivestimento preciso. Questo rivestimento preciso fornisce una garanzia di affidabilità per il processo di assemblaggio dei PCB.

Opzioni di stack-up avanzate:

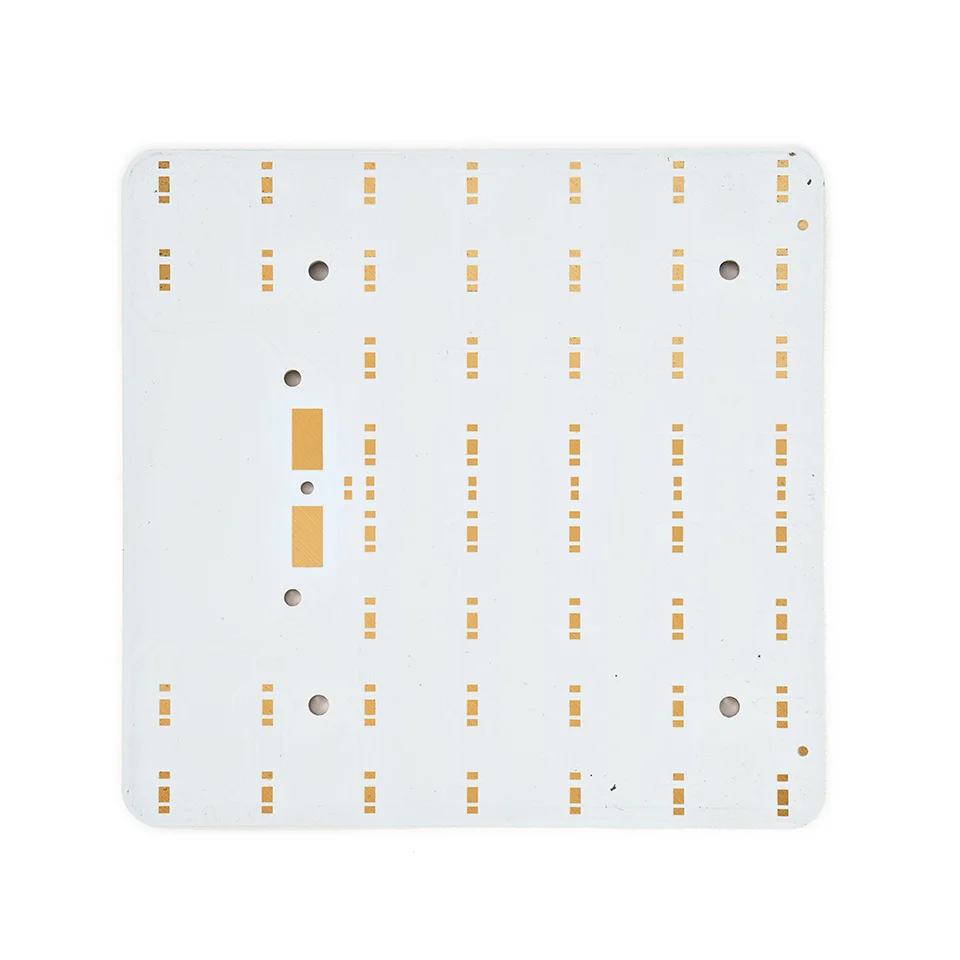

• Pannelli in alluminio monostrato:Per schede LED o di alimentazione di base.
• PCB in alluminio a doppio strato o multistrato:Per circuiti stampati più complessi e ad alta densità.
• Stackup ibridi MCPCB:Integrazione di FR4 o altri strati specializzati per maggiore flessibilità o integrità del segnale.

Tabella: Confronto degli stack-up dei PCB

Processo di produzione per PCB in alluminio

Rispetto al processo di produzione dei circuiti stampati FR4 standard, il processo di produzione dei circuiti stampati PCB in alluminio richiede l'aggiunta di diversi processi aggiuntivi. Lo scopo principale di questi processi è garantire che il substrato abbia eccellenti e stabili prestazioni termiche e proprietà meccaniche.

Processo passo dopo passo:

1. Preparazione dell'alluminio: Pulizia, sgrassaggio e preparazione della base in alluminio per la laminazione dielettrica.
2. Laminazione dielettrica: Applicazione e polimerizzazione dello strato isolante termoconduttivo.
3. Laminazione del rame: La lamina di rame viene pressata e incollata, formando la superficie conduttiva esterna.
4. Imaging e incisione PCB: Utilizzo di fotoresist e incisione chimica per definire le tracce di rame per il circuito stampato.
5. Perforazione e formazione di PTH(per multistrato): Foratura di precisione per fori passanti e placcatura per interconnessione elettrica.
6. Stampa della maschera di saldatura e finitura superficiale: Protegge le piste in rame, consente una facile saldatura durante l'assemblaggio del PCB.
7. ROUT e Singolazione: Fresatura/taglio del contorno finale della tavola.
8. Ispezione e test: E-test (elettrico), AOI e QC visivo.

Tipi di PCB in alluminio e opzioni PCB

Opzioni PCB comuni con tecnologia Metal Core

• PCB in alluminio a strato singolo: Semplice ed economico per la dissipazione del calore di base.
• PCB in alluminio a doppio strato: Più spazio di routing, migliore per i moduli che integrano sia alimentazione che controllo.
• PCB in alluminio multistrato: Soluzione avanzata per l'integrazione di percorsi di alimentazione e segnale con la massima capacità di gestione termica.
• PCB flessibili in alluminio: Design ibrido che combina un nucleo metallico con strati flessibili; ideale per spazi ristretti in dispositivi indossabili o elettronica medica.

Scegliere la giusta opzione per il PCB in alluminio

Quando selezioniamo tra PCB in alluminio monostrato, doppio strato e multistrato, i seguenti fattori richiedono una valutazione completa:

• Esigenze di dissipazione di potenza:Le applicazioni ad alta potenza con carichi termici sostanziali (driver LED, convertitori di potenza, moduli di gestione delle batterie) traggono i maggiori vantaggi dagli stackup di PCB in alluminio a doppio o multistrato con strati di base in alluminio più spessi e strati di isolamento dielettrico ottimizzati.
• Complessità del circuito:I moduli di illuminazione semplici spesso richiedono solo PCB in alluminio monostrato. Scenari applicativi specifici includono l'elettronica automobilistica, il controllo industriale e i circuiti ad alta frequenza. Questi scenari impongono requisiti chiari per l'integrità del segnale. Richiedono inoltre l'implementazione di progetti funzionali più complessi. I progetti di circuiti stampati multistrato possono soddisfare tali requisiti.
• Requisiti meccanici:Se il tuo circuito stampato deve resistere a vibrazioni, urti e cicli termici (ad esempio, in ambito automobilistico o industriale all'aperto), dai la priorità ai PCB con nucleo in alluminio rinforzato e prendi in considerazione stackup di PCB con nucleo metallico ibrido per una maggiore stabilità meccanica.
• Spazi confinati:Per i contenitori di piccole dimensioni, i PCB flessibili in alluminio uniscono i vantaggi della dissipazione del calore di un nucleo metallico alla flessibilità dei substrati in poliimmide o dielettrici avanzati.

PWB dell'alluminio Gestione termica e dissipazione del calore

Tutto ciò che riguarda i PCB in alluminio è riconducibile a un vantaggio fondamentale: una gestione termica di livello mondiale. La struttura delle schede in alluminio è progettata specificamente per dissipare il calore da dispositivi sensibili o ad alta potenza, risolvendo i principali problemi di guasto nei dispositivi elettronici.

Come i PCB con nucleo in alluminio dissipano il calore:

• Percorso termico diretto:Il calore generato nello strato di rame viene condotto verticalmente attraverso lo strato di isolamento dielettrico allo strato di base in alluminio, per poi essere trasferito in modo efficiente.
• Effetto di diffusione:Lo strato di alluminio funge anche da diffusore di calore, distribuendo il calore su un'area più ampia, riducendo i punti caldi e migliorando la capacità complessiva del ciclo termico.
• Design rivestito in alluminio:Talvolta chiamati PCB rivestiti in alluminio, questi progetti puntano a massimizzare il contatto tra i componenti caldi e il materiale del nucleo in alluminio.

Vantaggi del PCB in alluminio

I PCB in alluminio hanno rivoluzionato il settore offrendo proprietà uniche che soddisfano esigenze critiche nella produzione elettronica. Ecco cosa li distingue:

Vantaggi principali dei circuiti stampati in alluminio

1. Dissipazione del calore superiore:Il trasferimento rapido e diretto del calore previene il surriscaldamento nei dispositivi elettronici ad alta potenza e ad alta temperatura.
2. Elevata resistenza strutturale:Il nucleo metallico aggiunge rigidità: è meno probabile che le schede PCB si deformino o si crepino sotto carico, vibrazioni o rapidi cambiamenti di temperatura.
3. Eccellente isolamento elettrico:Lo strato di isolamento dielettrico ottimizzato garantisce un robusto isolamento della tensione anche in sezioni trasversali sottili.
4. Alta conducibilità termica:Essenziale per la gestione dell'alimentazione e l'efficienza energetica; consente di ridurre le dimensioni o eliminare i dissipatori di calore esterni in molti progetti.
5. Resistenza meccanica e alle vibrazioni:Supera le prestazioni dei PCB FR4 in ambienti difficili come quelli automobilistici, ferroviari, industriali e in applicazioni esterne.
6. Stabilità dimensionale e affidabilità:La variazione dimensionale dei nuclei in alluminio sotto l'azione del calore è prevedibile e controllata, ideale per applicazioni PCB di precisione.
7. Ecologico e riciclabile:I materiali in alluminio sono ampiamente riciclabili, il che è utile per le iniziative di elettronica ecologica.

Principali applicazioni dei circuiti stampati in alluminio

I PCB in alluminio sono ampiamente utilizzati nella moderna produzione elettronica, soprattutto quando sono coinvolti calore, correnti elevate o ambienti difficili. Diamo un'occhiata alle applicazioni più comuni dei PCB.

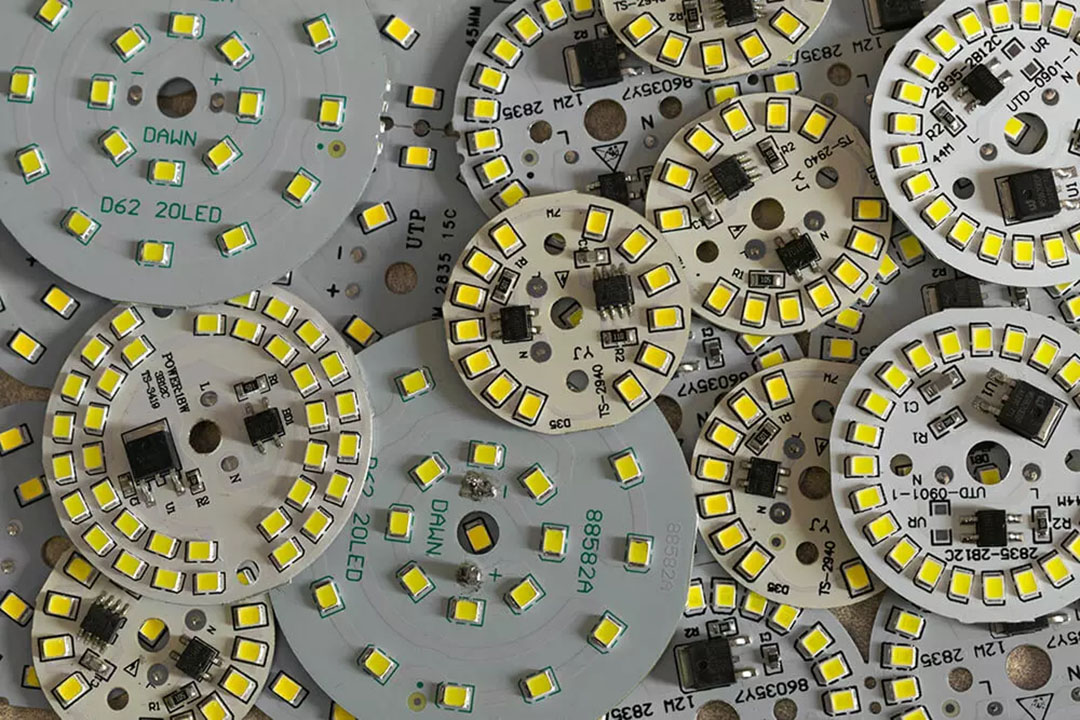

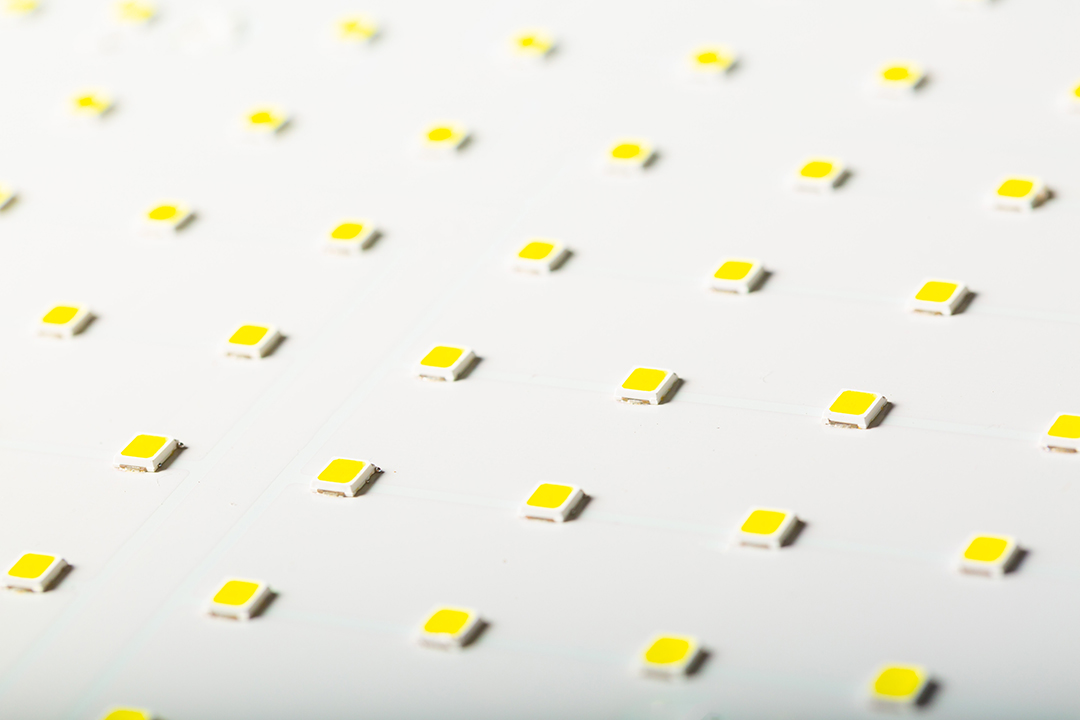

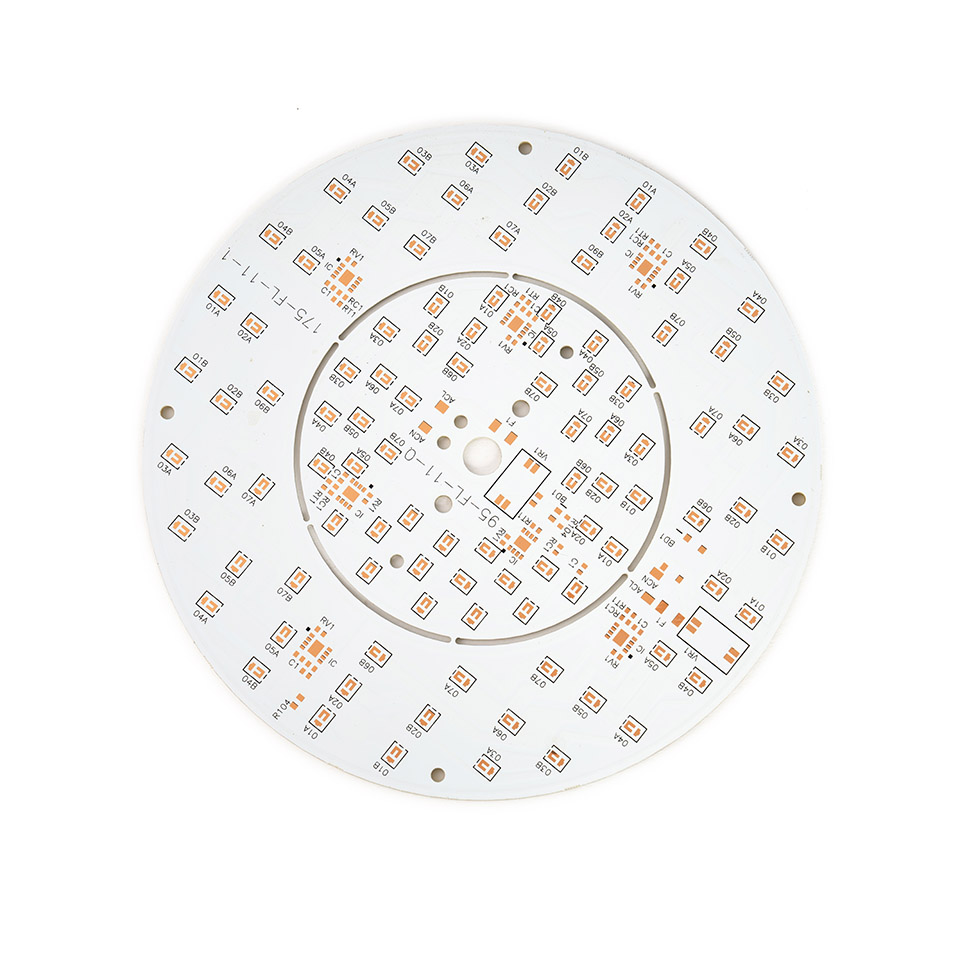

• Illuminazione a LED: I PCB in alluminio sono ampiamente utilizzati nel settore dell'illuminazione. Gli scenari applicativi tipici includono sistemi di illuminazione stradale, apparecchiature di illuminazione per autoveicoli e progetti di illuminazione architettonica. Inoltre, i PCB in alluminio sono adatti anche per lampade per la crescita delle piante e soluzioni di sistemi di illuminazione per smart city.
• Elettronica di potenza: Sistemi di gestione delle batterie (BMS), SMPS (alimentatori switching) e convertitori CC/CC o CA/CC.
• Elettronica automobilistica: Centraline di controllo motore (ECU), inverter per veicoli ibridi/elettrici, radar e controller motore.
• Potenza e controllo industriale: Moduli di automazione, azionamenti per motori ad alta potenza, schede PCB a relè e automazione industriale.
• Telecomunicazioni e reti: Amplificatori di potenza 5G, moduli di potenza per stazioni base wireless e hardware di commutazione di rete.
• Elettronica di consumo e indossabile: Amplificatori ad alta potenza, console di gioco, schede di ricarica wireless e dispositivi intelligenti pieghevoli/flessibili.
• Medico e aerospaziale: Schede defibrillatore, apparecchiature diagnostiche, controlli avionici e PCB di strumentazione per ambienti difficili/con temperature variabili.

Assemblaggio PCB per schede in alluminio e utilizzo di maschere di saldatura

Considerazioni sull'assemblaggio e sul PCBA con PCB in alluminio

• Compatibilità SMT:I PCB in alluminio gestiscono i processi di saldatura SMT automatizzati (riflusso, onda) proprio come altri PCB principali, basta assicurarsi che i profili tengano conto dell'effetto dissipatore di calore dell'alluminio.
• Selezione dello stencil:Utilizzare aperture per stencil leggermente più grandi per pad termici di grandi dimensioni e optare per paste saldanti formulate per assemblaggi di nuclei metallici ad alta affidabilità.
• Suggerimenti per la maschera di saldatura:Scegli maschere di saldatura ad alta temperatura/termicamente stabili, progettate per una forte adesione alla superficie dell'alluminio, evitando delaminazioni o cambiamenti di colore durante i cicli termici.

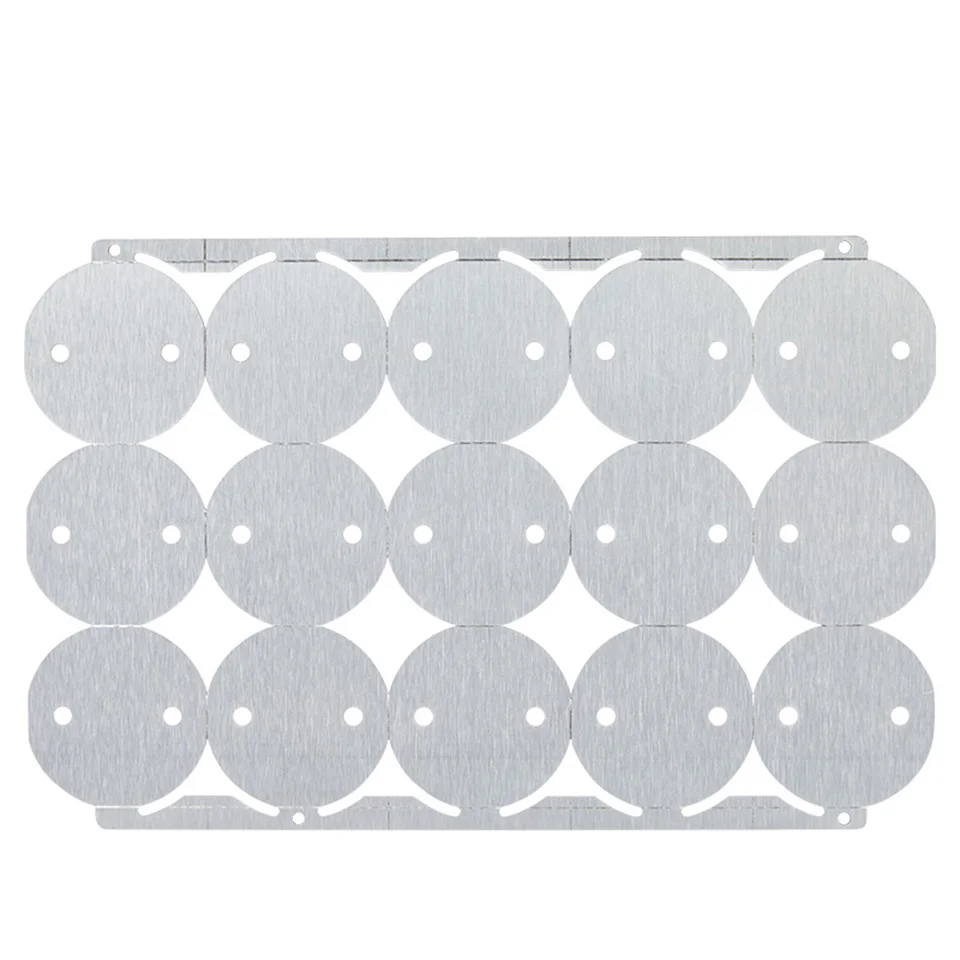

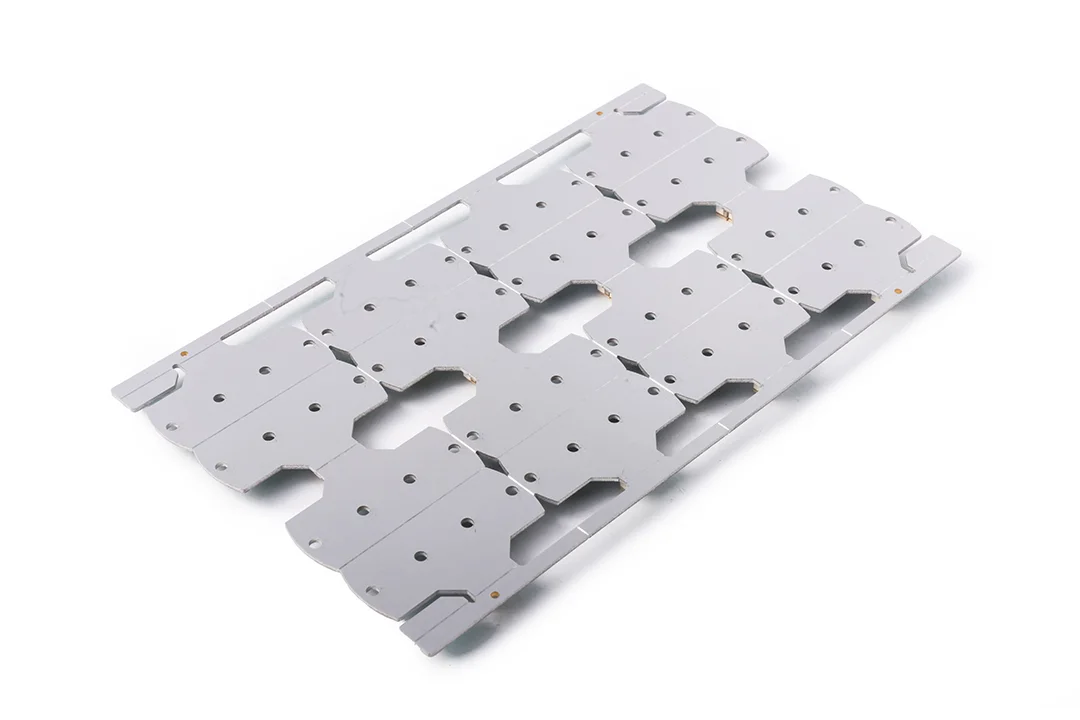

• Pannellizzazione e depannellatura:I PCB in alluminio richiedono un routing dedicato o approcci di v-scoring; evitare tagli aggressivi per prevenire microfratture interne nel nucleo di alluminio.

Suggerimenti per la progettazione di PCB in alluminio e la scelta dei substrati per PCB

Migliori pratiche di progettazione

• Iniziare da una simulazione termica: utilizzare un software di progettazione PCB che modelli il flusso di calore attraverso ogni strato di alluminio e dielettrico.
• Utilizzare ampie aree di colata in rame e vie termiche dirette (se multistrato), legandole termicamente al nucleo metallico ove possibile.
• Specificare gli spessori dei materiali di base e le proprietà dielettriche in base ai carichi termici peggiori e alle distanze di isolamento/isolamento richieste.
• Quando si utilizza l'alluminio come substrato del nucleo metallico, verificare sempre le linee guida DFM (progettazione per la producibilità) del fornitore.

Scelta dei substrati PCB

Quando si sceglie il substrato PCB ideale per la propria applicazione, è necessario considerare quanto segue:

• Domanda termica:Se il vostro progetto necessita di dissipare una quantità significativa di calore, optate per un substrato PCB in alluminio o un substrato metallico isolato. Questi sono particolarmente importanti per ambienti ad alta potenza, alta temperatura o uso continuo.
• Requisiti elettrici e meccanici:Per progetti soggetti a vibrazioni, urti o frequenti sbalzi di temperatura, è preferibile la struttura dell'alluminio con la sua stabilità meccanica centrale.
• Costi e produzione di massa:Per applicazioni ad alto volume e con costi contenuti che richiedono una conduzione termica moderata, i PCB FR4 sono ancora una soluzione valida. Tuttavia, con l'aumento dei carichi termici, il passaggio ai PCB con nucleo in alluminio può far risparmiare sui costi a valle, riducendo i guasti e minimizzando la necessità di hardware di raffreddamento esterno.
• Esigenze di flessibilità:Se il design del tuo prodotto richiede curve o pieghe, valuta PCB in alluminio flessibili o stack-up ibridi che combinano strati flessibili con regioni centrali in metallo per una gestione mirata del calore.

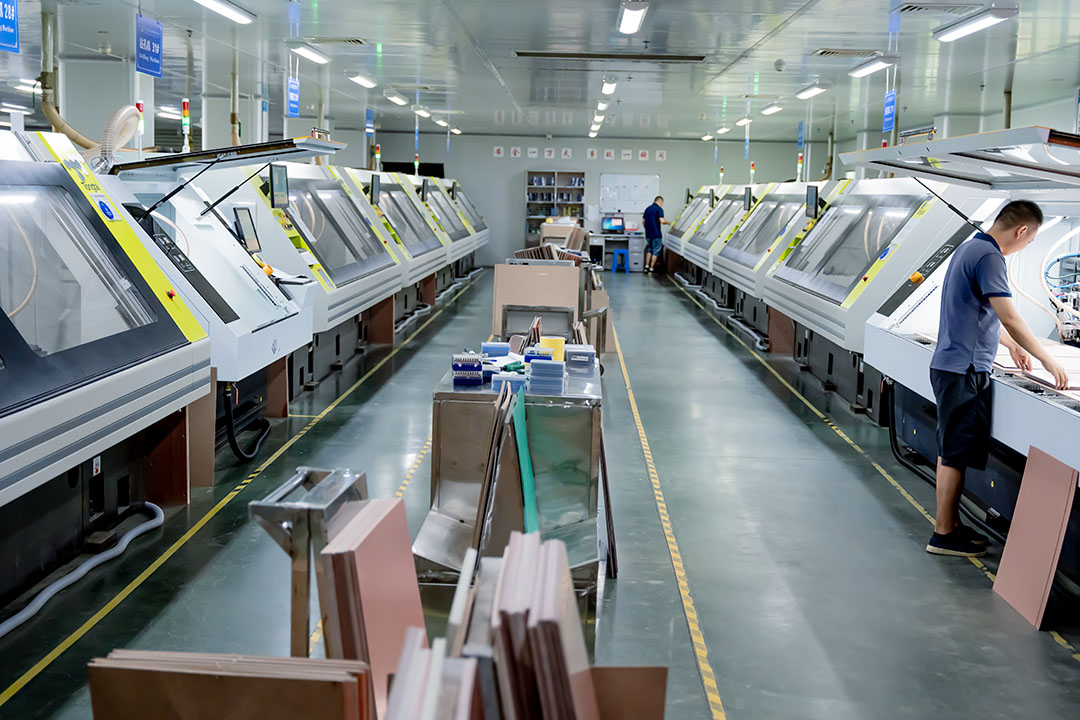

Come scegliere un produttore di PCB per PCB in alluminio

La selezione di un produttore appropriato per PCB in alluminio rappresenta il primo passo nella garanzia della qualità. Questa scelta ha un impatto diretto sulle prestazioni del prodotto e rappresenta un fattore decisivo per garantirne il funzionamento affidabile a lungo termine. Questa selezione ha un impatto diretto sulle prestazioni dei circuiti stampati e determina l'affidabilità a lungo termine dei prodotti.

Cosa cercare:

• Esperienza con PCB in alluminio e con anima in metallo:Non tutti i produttori sono in grado di produrre PCB con anima metallica di alta qualità in modo costante. Cercate personale con esperienza nella produzione di PCB in alluminio, in particolare per la vostra specifica applicazione.
• Capacità negli stack-up di PCB:Assicurati che il tuo produttore sia in grado di fornire lo stackup di PCB in alluminio richiesto dal tuo progetto, che si tratti di alluminio a strato singolo, doppio o multistrato.
• Certificazioni:La certificazione ISO9001, l'approvazione UL e la conformità RoHS dimostrano le migliori pratiche e l'impegno nei confronti dell'ambiente.
• Test avanzati:Richiedi E-test, AOI e cicli termici, soprattutto se i tuoi dispositivi devono funzionare in ambienti difficili.
• Supporto per la prototipazione e la produzione di massa:Dalla prototipazione rapida di PCB alle produzioni in grandi volumi, il partner giusto offre flessibilità nell'intero settore dei PCB.

Conclusione: perché i PCB in alluminio sono leader nel settore dei PCB

Nell'attuale esigente ambiente di produzione elettronica, i PCB in alluminio sono diventati un pilastro di affidabilità, prestazioni e innovazione. La loro combinazione unica di vantaggi termici, meccanici ed economici consente innovazioni nei settori dell'elettronica di potenza, dei LED, dell'automotive, delle energie rinnovabili e molto altro.
