Introduzione ai PCB ad alta frequenza: domanda, evoluzione e LHD PCB
Le moderne apparecchiature elettroniche si basano fondamentalmente sulla velocità operativa. La trasmissione dati ad alta frequenza e ad alta velocità è ormai diventata un requisito essenziale in un'ampia gamma di campi applicativi, tra cui le comunicazioni 5G, i sistemi radar, l'Internet delle cose e le comunicazioni a microonde. Per soddisfare queste esigenze, il mercato ha generato una richiesta senza precedenti di soluzioni PCB ad alta frequenza affidabili e ad alte prestazioni, in grado di supportare l'elaborazione di segnali complessi a velocità di trasmissione in continuo aumento.

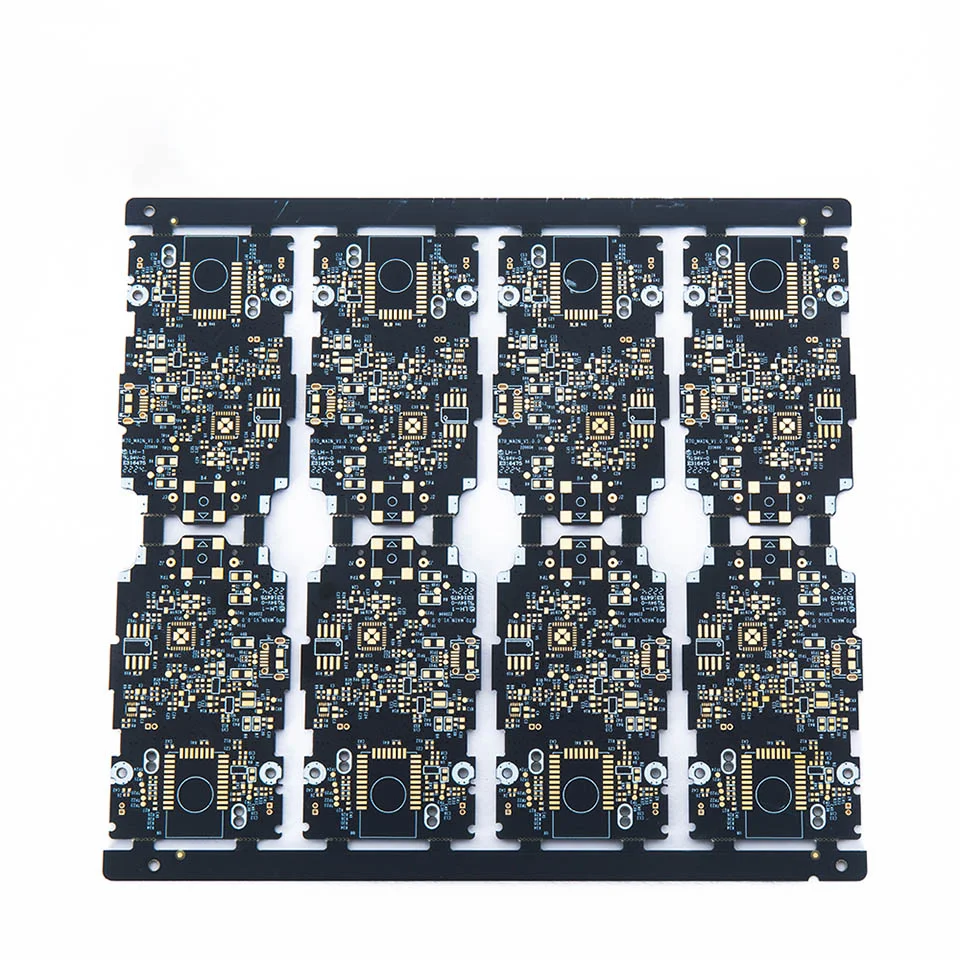

PCB ad alta frequenzaLe schede a circuito stampato ad alta frequenza (HF), note anche come PCB, sono progettate specificamente per applicazioni con circuiti ad alta frequenza. Il loro obiettivo principale è quello di mantenere un'integrità del segnale superiore anche quando i circuiti operano ad alta velocità. Tipicamente, la gamma di frequenza operativa di tali PCB si estende da 500 MHz a diverse decine di gigahertz. Questa banda di frequenza è fondamentale per ottenere una trasmissione del segnale a bassa perdita e priva di distorsioni.
LHDPCB è un produttore di circuiti stampati (PCB) di alto livello in Cina. L'azienda vanta una solida competenza professionale nella progettazione di PCB ad alta velocità e alta frequenza, nella selezione dei materiali più adatti e nell'assemblaggio di prodotti di fascia alta, e serve aziende leader in diversi settori in tutto il mondo. LHDPCB utilizza i software di progettazione PCB più all'avanguardia attualmente disponibili e ottimizza costantemente i propri processi di produzione. Per le diverse attività di progettazione PCB complesse e le sfide che si presentano durante il processo di produzione, l'azienda fornisce soluzioni di supporto tecnico professionale. Pertanto, LHDPCB è diventata il partner di riferimento per numerose aziende innovative in tutto il mondo nelle collaborazioni legate al settore dei PCB.
Alto PCB di frequenza Capacità di processo
| Articolo | Standard |
| Materiali Necessari | Rogers (4003/4350/3003), Arlon, Taconic, Nelco, Panasonic (Megtron 6/7) |
| Costante dielettrica | 2.2 - 10.2 |
| Fattore di dissipazione | 0.0009 - 0.005 |
| Costruzione ibrida | FR4 + Rogers 4350B |
| Tipo di rame | Rame ED, rame inverso, rame laminato |
| Controllo di impedenza | ±5% – ±10% |
| Min L/S | 3 milioni – 2 milioni |
| Registrazione | ±3mil – ±1.5mil |
| Tolleranza di stampa | ±5% – ±10% |
| Backdrill | < 0.1 mm – 0.2 mm |
Cosa rende un alto Frequenza PCB?
La definizione fondamentale dei PCB ad alta frequenza risiede nella loro capacità di supportare frequenze operative specifiche, un livello di prestazioni che supera di gran lunga quello che i materiali e i layout dei PCB tradizionali possono raggiungere. Questa caratteristica è di fondamentale importanza per i circuiti RF, i moduli a microonde, i PCB ad alta velocità e tutti i progetti di circuiti stampati che devono operare nella gamma dei gigahertz o in bande di frequenza ancora più elevate.
Gamme di frequenza tipiche
| Tipo di PCB | Intervallo di frequenze | Applicazioni |
| PCB digitali standard (FR-4) | <1 GHz | Consumatore, digitale a bassa velocità |
| PCB ad alta velocità | 1-5 GHz | Dati ad alta velocità (DDR, USB) |
| PCB ad alta frequenza / PCB HF | >500 MHz fino a 100+ GHz | RF/microonde, 5G, radar |
| PCB ad alta velocità e alta frequenza | >5 GHz–mmWave | Satellite, mmWave |
Le alte frequenze enfatizzano non solo la velocità, ma anche la purezza della trasmissione in ogni centimetro quadrato della scheda. Per una scheda ad alta frequenza, il controllo dell'impedenza, il numero di vie nei percorsi del segnale ad alta frequenza e l'ottimizzazione Layout PCB sono tutti critici.
Gamme di frequenza tipiche
| Tipo di PCB | Intervallo di frequenze | Applicazioni |
| PCB digitali standard (FR-4) | <1 GHz | Consumatore, digitale a bassa velocità |
| PCB ad alta velocità | 1-5 GHz | Dati ad alta velocità (DDR, USB) |
| PCB ad alta frequenza / PCB HF | >500 MHz fino a 100+ GHz | RF/microonde, 5G, radar |
| PCB ad alta velocità e alta frequenza | >5 GHz–mmWave | Satellite, mmWave |
Le alte frequenze non enfatizzano solo la velocità, ma anche la purezza della trasmissione in ogni centimetro di superficie della scheda. Per una scheda ad alta frequenza, il controllo dell'impedenza, il numero di vie nei percorsi del segnale ad alta frequenza e l'ottimizzazione del layout del PCB sono tutti fattori critici.

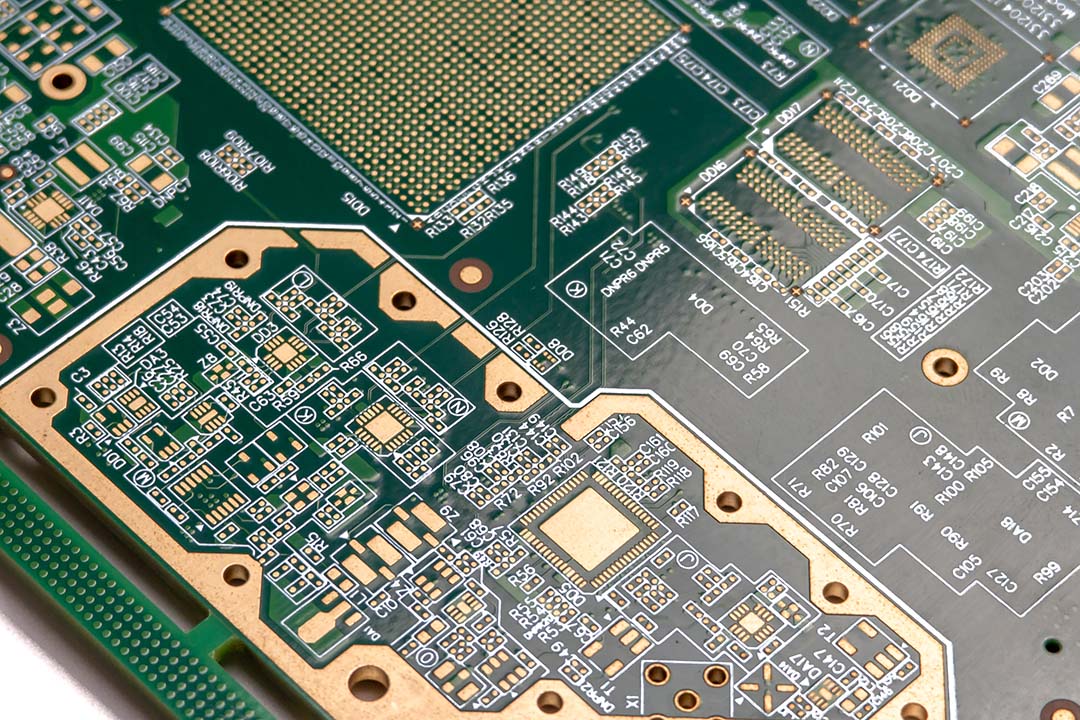

Caratteristiche dei PCB ad alta frequenza
La progettazione dei PCB ad alta frequenza segue i principi fondamentali del settore, mentre la loro differenziazione prestazionale rispetto ai circuiti stampati convenzionali deriva principalmente da tre elementi fondamentali: la selezione di substrati specializzati, l'implementazione di strutture geometriche precise e l'applicazione di processi di produzione avanzati. Le caratteristiche chiave di questo tipo di circuito stampato si riflettono specificamente nei seguenti aspetti:
- Costante dielettrica stabile:Dk più basso e più costante (al contrario dei materiali con costante dielettrica relativamente elevata nelle schede standard).
- Basso fattore di perdita (Df):Riduzione al minimo della perdita di energia del segnale, fondamentale per le prestazioni alle alte frequenze.
- Stabilità termica:Eccellente stabilità dimensionale e dei materiali in tutti gli intervalli di temperatura.
- Resistenza all'umidità:Previene variazioni dielettriche e perdite in base a climi e livelli di umidità diversi.
- Materiali PCB avanzati:Materiali come PTFE (Teflon), Rogers PCB, Taconic e Isola garantiscono una gestione robusta dei segnali ad alta frequenza.
Tabella riassuntiva: Caratteristiche dei PCB ad alta frequenza
| Caratteristica | Importanza | Come è stato raggiunto |
| Costante dielettrica | Controlla la velocità e l'impedenza del segnale | Rogers, PTFE, materiali a basso Dk |
| Perdita tangente (Df) | Riduce l'attenuazione del segnale ad alta frequenza | Laminati PCB HF avanzati |
| Soppressione EMC/EMI | Riduce le interferenze tra i segnali | Piani di terra, tramite recinzioni |
| Resistenza all'umidità | Garantisce valori coerenti in ambienti mutevoli | Materiali utilizzati: basso assorbimento |
| Conduttività Termica | Resiste al riscaldamento ad alta velocità e ad alta frequenza | Materiale PCB con CTE elevato |
| Progettazione PCB di precisione | Garantisce prestazioni ad alte frequenze | Layout PCB, stackup, geometria delle tracce |
Materiali PCB ad alta frequenza: proprietà e selezione
Perché la selezione dei materiali è importante PCB ad alta frequenza
La progettazione di PCB ad alta frequenza inizia con la scelta del materiale più adatto. Alle alte frequenze, i materiali presentano costanti dielettriche più basse, perdite tangenti minime ed elevata purezza per mantenere l'integrità del segnale.
Materiali utilizzati nei PCB HF
- PCB di Rogers:Uno standard globale per i materiali ad alta frequenza; offre bassi valori di Dk e Df per frequenze fino a 40+ GHz.
- PTFE (Teflon):Ideale per microonde, radar e applicazioni aerospaziali, ideale per circuiti stampati ad alta frequenza.
- Taconic, Isola, Panasonic Megtron6:Scelti per la combinazione di convenienza, basse perdite e compatibilità dei processi.
- Laminati avanzati:Rogers 4003C, 4350B, RO3003, Taconic RF-35, Isola IS680 AG.
Tabella di comparazione dei materiali
| Materiale | Dk (@10GHz) | Df (@10GHz) | Gestione della frequenza | Applicazione chiave |
| Rogers 4350B | 3.48 | 0.0037 | 40+GHz | 5G, radar, aerospaziale |
| PTFE (Teflon) | 2.20-2.60 | 0.0009-0.0025 | 60+GHz | Microonde, satellite, radar |
| Panasonic Megtron6 | 3.5 | 0.0020 | 20-40 GHz | Automotive, telecomunicazioni |
| FR-4 | 4.2-4.8 | 0.019-0.025 | <3 GHz | Digitale a bassa/media velocità |

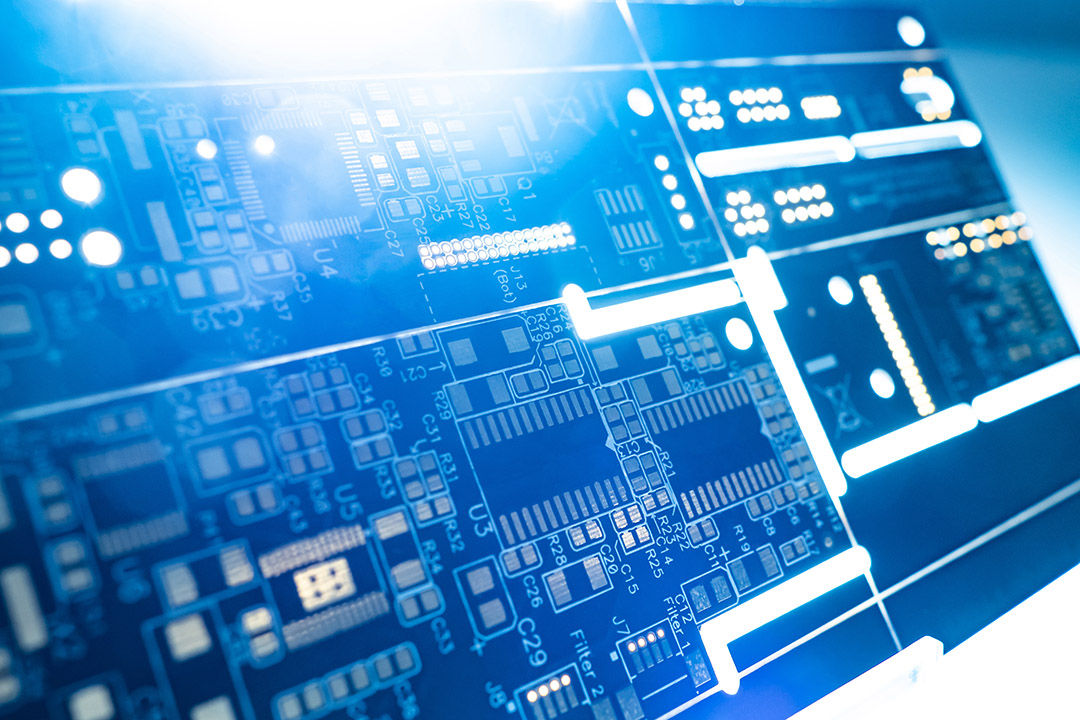

Considerazioni progettuali per la progettazione di PCB ad alta frequenza
Fasi critiche nella progettazione di PCB ad alta frequenza
La progettazione di circuiti stampati per alte frequenze è più complessa rispetto a quella di circuiti stampati standard. Ecco cosa contraddistingue un ottimo progetto di circuito stampato per alte frequenze:
Layout e routing PCB
- Mantenere le tracce il più brevi possibile; percorsi più lunghi aumentano le perdite e i ritardi.
- Mantenere il controllo dell'impedenza tramite una larghezza di traccia costante e un riferimento di terra.
- Evitare curve ad angolo retto (utilizzare curve a 45°); le curve strette riflettono i segnali ad alta frequenza.
- Nella progettazione di circuiti ad alta frequenza, gli ingegneri devono controllare rigorosamente il numero di vie. Questa pratica rappresenta una misura fondamentale per garantire l'integrità del segnale. Un numero eccessivo di vie lungo i percorsi del segnale ad alta frequenza può introdurre una notevole induttanza parassita. Tale induttanza parassita può successivamente dare origine a riflessioni del segnale, compromettendo così le prestazioni complessive del circuito.
- Utilizzare strutture multistrato con piani di alimentazione/massa strettamente accoppiati.
- Garantire una schermatura e una separazione robuste per le regioni dei segnali analogici/RF e digitali.
Posizionamento e disaccoppiamento dei componenti
- Posizionare i condensatori di disaccoppiamento vicino ai circuiti integrati: i progetti PCB ad alta velocità e ad alta frequenza necessitano di condensatori di disaccoppiamento ad alta frequenza per ridurre il rumore.
- Isolare le sorgenti di clock rumorose e le linee digitali dalle aree sensibili alle radiofrequenze.
Simulazione e validazione
- Utilizzare software di progettazione PCB con risolutori di campi elettromagnetici per prevedere e verificare la qualità e la perdita del segnale prima della prototipazione.
Lista di controllo per la progettazione di PCB HF
- La selezione dei materiali supporta la gamma di frequenza prevista.
- Tracce di impedenza controllate per tutti i percorsi RF.
- Disaccoppiamento ad alta frequenza in prossimità di circuiti integrati veloci.
- Simulazione dell'integrità del segnale eseguita prima dell'approvazione del layout.
Applicazioni ad alta frequenza: dove i PCB ad alta frequenza sono efficaci
I PCB ad alta frequenza sono fondamentali nei sistemi in cui la trasmissione di segnali ad alta velocità e alta frequenza è imprescindibile. La varietà di applicazioni a cui si rivolgono è una testimonianza della loro versatilità e importanza nell'elettronica moderna.
Applicazioni chiave ad alta frequenza
- Comunicazione wireless (5G, WiFi, Bluetooth):I PCB ad alta frequenza gestiscono la trasmissione dati ad alta velocità in tutte le stazioni base wireless, antenne, dispositivi IoT e infrastrutture mobili.
- Radar e aerospaziale:I circuiti stampati ad alta frequenza sono essenziali per i sistemi radar, la navigazione aerospaziale e le applicazioni di difesa, dove le frequenze operative possono arrivare fino alla gamma delle onde millimetriche.
- Tecnologia medica:I sistemi di imaging avanzati (risonanza magnetica, ultrasuoni, monitor wireless per pazienti) utilizzano circuiti stampati ad alta frequenza per garantire immunità al rumore e precisione.
- Elettronica automobilistica:I sistemi avanzati di assistenza alla guida (ADAS), la comunicazione tra auto e i radar automobilistici richiedono tutti PCB ad alta velocità e ad alta frequenza.
- Sistemi satellitari e trasmissione a microonde:I satelliti e le stazioni terrestri si affidano ai PCB HF per la chiarezza del segnale su grandi distanze e la resistenza alle sollecitazioni ambientali.
Produzione e test di qualità in TECNOLOGIA LHD'S Progettazione PCB ad alta frequenza
La produzione di PCB ad alta frequenza di LHD TECH è incentrata su un meticoloso controllo del processo, sulla purezza dei materiali e sulla convalida in ogni fase.
TECNOLOGIA LHD'S Flusso di lavoro di progettazione e produzione
- Selezione del materiale:Scegliere laminati PCB ad alta frequenza con basso Dk/Df per la frequenza desiderata.
- Layout PCB:Sfrutta il software di progettazione PCB per uno stackup dettagliato, un'impedenza controllata e vie minime nei percorsi ad alta frequenza.
- Laminazione e incisione:Utilizzare apparecchiature di precisione per garantire l'allineamento degli strati e una definizione pulita delle caratteristiche.
- Foratura:Utilizzare la foratura laser per HDI; la guida a raggi X garantisce la qualità della foratura anche nelle schede multistrato ad alta frequenza.
- Galvanotecnica:Deposita strati di rame uniformi; fondamentale per circuiti ad alta velocità e alta frequenza.
- Maschera di saldatura e finitura finale:Garantisce protezione ambientale; opzioni come ENIG sono preferite per applicazioni ad alta frequenza.

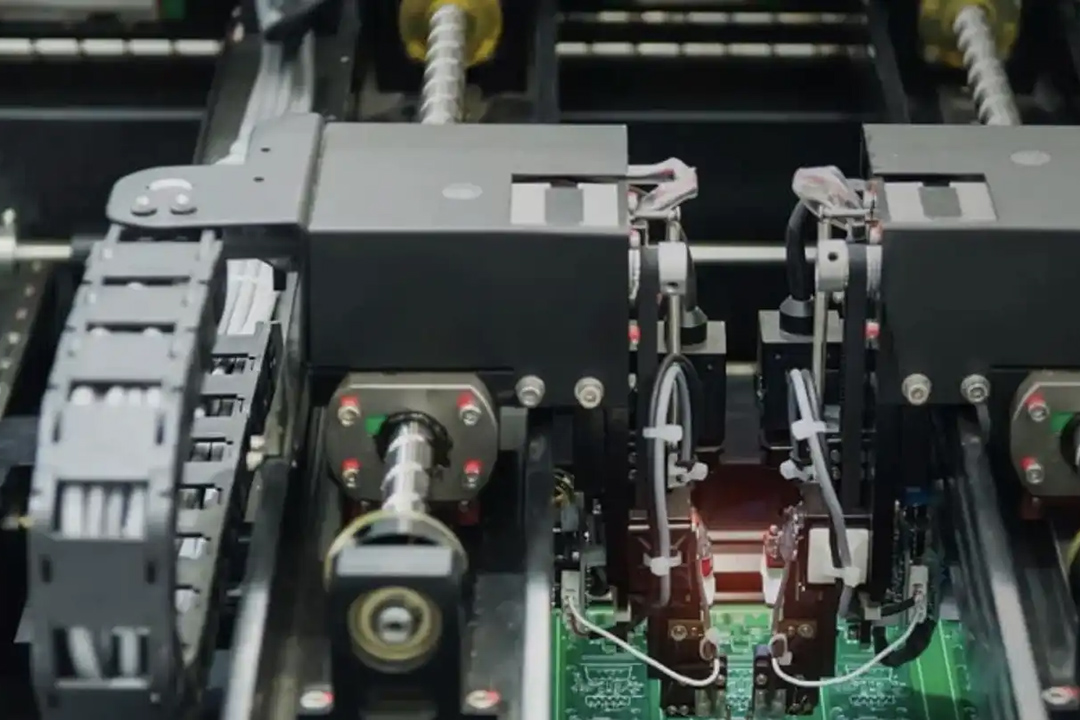

- Ispezione di qualità:Ispezione AOI al 100%, E-Test per circuiti aperti/cortocircuiti, sonda mobile su prototipi e test dei parametri S/TDR per prestazioni elevate ad alte frequenze.
Sfide e soluzioni di progettazione comuni
Tipici problemi dei PCB HF (e soluzioni)
- Perdita/riflessione del segnale:Utilizzare materiali PCB ad alta frequenza e bassa perdita, ottimizzare l'impedenza della traccia e ridurre al minimo il numero di vie nelle linee di segnale ad alta frequenza.
- Disadattamento di impedenza:Calcolo approfondito dell'impedenza, convalida dello stackup e simulazione con software specializzato nella progettazione di PCB.
- Problemi EMC/EMI: Isolare le masse, utilizzare tracce di guardia, progettare con recinzioni di passaggio e mantenere separati i domini analogici e digitali.
- Instabilità termica:Scegliere materiali con elevata conduttività termica e basso CTE; garantire una distribuzione uniforme del rame per una migliore dissipazione del calore.
- Assorbimento dell'umidità:Specificare materiali PCB ad alta frequenza (come PTFE o Rogers PCB) per ambienti con umidità o condensa.
Vantaggi dei PCB ad alta frequenza
I vantaggi dei PCB ad alta frequenza vanno ben oltre il semplice supporto di segnali più veloci:
- Integrità del segnale eccezionale:Le basse perdite e distorsioni nei circuiti ad alta frequenza garantiscono un funzionamento ottimale nelle apparecchiature RF ad alte prestazioni.
- Trasmissione dati ad alta velocità:Consentire la spina dorsale dei progressi in ambito 5G, IoT, satellitare e radar.
- Affidabilità in condizioni difficili:Materiali e processi garantiscono prestazioni elevate ad alte frequenze, in condizioni di umidità, vibrazioni e temperature estreme.
- Precisione e Miniaturizzazione:Adatto per ridurre l'ingombro dei dispositivi mantenendo o aumentando le prestazioni.
- Conformità EMC/EMI:Migliore soppressione del rumore e delle interferenze grazie a configurazioni schermate e collegate a terra.
- Flessibilità di progettazione:I PCB HF di LHD TECH possono essere personalizzati per sistemi ibridi digitali/analogici e per un'ampia gamma di applicazioni.
Conclusione: Padroneggiare la progettazione di PCB ad alta frequenza con PCB LHD
La progettazione di PCB ad alta frequenza è la porta d'accesso per realizzare sistemi elettronici affidabili, ad alta velocità e ad alta frequenza. Le giuste scelte in termini di materiali, stackup e layout dei PCB si traducono in vantaggi concreti in termini di integrità del segnale, prestazioni e durata. Il mondo avanzato di oggi richiede PCB ad alta frequenza in grado di gestire la crescente domanda di frequenza, velocità e complessità nei circuiti stampati.
LHDPCB è pronta ad aiutarti a realizzare la tua prossima svolta, offrendo le migliori pratiche globali in termini di progettazione, selezione dei materiali e produzione.
- Contatta LHDPCB oggi stesso Per consulenza ingegneristica specializzata, prototipazione rapida e produzione di PCB ad alta frequenza e ad alta velocità, anche i più esigenti.
- La tua prossima innovazione merita niente di meno che una scheda realmente progettata per il futuro del segnale e della velocità.
