Panoramica del processo di produzione PCBA | Guida all'assemblaggio PCB

Introduzione al PCBA e all'assemblaggio di circuiti stampati

Circuiti stampati fungere sia da base fisica che da piattaforma di implementazione funzionale per i moderni dispositivi elettroniciUna scheda vuota nel suo stato non popolato non possiede alcuna funzionalità pratica. All'interno di un processo di assemblaggio sistematico, vari componenti elettronici come resistori, condensatori e circuiti integrati sono fissati e collegati con precisione alla scheda, trasformando il substrato statico in un circuito elettronico operativo. Completo Produzione PCBA inizia con la verifica del progetto e si estende al posizionamento preciso e alla saldatura affidabile dei componenti. Le successive fasi di test e convalida garantiscono che l'assemblaggio del circuito stampato finito raggiunga prestazioni stabili e un'integrità strutturale affidabile, consentendone l'integrazione diretta nei prodotti finali per l'uso operativo.

Il PCBA, tecnologia di produzione fondamentale nella produzione elettronica, è ampiamente utilizzato in molteplici settori critici. Schede madri per smartphone, centraline elettroniche per autoveicoli, controller per l'automazione industriale, dispositivi di rilevamento IoT e strumenti medicali di precisione si basano tutti su questo processo. La produzione di PCBA deve bilanciare contemporaneamente un efficace controllo dei costi, una rigorosa garanzia della qualità del prodotto e una pianificazione razionale della produzione su larga scala. L'equilibrio coordinato di questi tre aspetti determina in ultima analisi il successo di qualsiasi progetto di produzione elettronica.

Nozioni di base sulla progettazione di PCB: le fondamenta

L'importanza di un buon design

Progettazione PCB deve bilanciare due elementi fondamentali: le prestazioni richieste del circuito e la fattibilità della produzione effettiva. Il lavoro di progettazione inizia con la creazione degli schemi circuitali. Segue la progettazione del layout del PCB. Infine, viene generato un pacchetto completo di file di produzione. Questi file vengono quindi inviati ai fornitori di servizi di produzione e assemblaggio.

Termini e concetti chiave

• Base PCB:Solitamente realizzato in FR-4 (fibra di vetro), fornisce supporto meccanico.
• Substrato PCB:Lo strato non conduttivo su cui vengono applicate le tracce di rame.
• Piazzole per PCB:Aree in cui vengono saldati i cavi dei componenti o gli SMD.
• Vie:Fori rivestiti in metallo nel PCB per collegare le tracce tra gli strati.
• Maschera per saldatura:Uno strato protettivo applicato alla scheda per impedire la formazione di ponti di saldatura e la corrosione.
• Serigrafia:Etichette stampate per l'identificazione e l'orientamento dei componenti, essenziali sia per l'ispezione visiva che per la configurazione automatizzata dei processi.

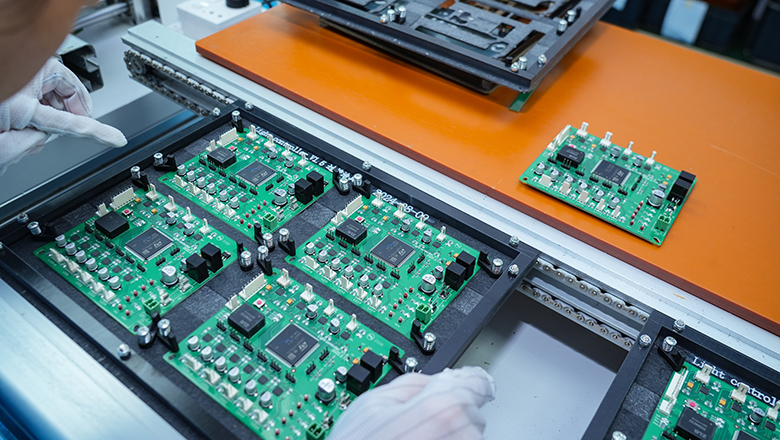

Cos'è il PCB Assembly?

Cos'è l'assemblaggio di PCB? È il processo che trasforma una scheda madre nuda in un prodotto completo, montando e saldando una vasta gamma di componenti elettronici sul PCB. Esistono diversi metodi di assemblaggio dei core, in particolare:

• Tecnologia di montaggio superficiale (assemblaggio SMT):
  • Utilizza componenti a montaggio superficiale (SMD) montati direttamente sulla superficie del PCB.
  • Consente il posizionamento su entrambi i lati, un'elevata densità e un processo automatizzato.
• Tecnologia Through-Hole (assemblaggio THT):
  • I componenti dotati di conduttori o fili vengono inseriti nei fori del PCB e saldati, spesso mediante saldatura a onda.
  • Preferito per componenti soggetti a stress o ad alta potenza.
• Assemblaggio PCB misto:
  • Una combinazione di SMT e THT per la massima flessibilità e versatilità di progettazione.

Queste tecniche costituiscono la spina dorsale di ogni processo avanzato di assemblaggio di PCB utilizzato nella produzione elettronica odierna.

Tecniche di saldatura nell'assemblaggio

• Applicazione della pasta saldante:
  • La pasta saldante viene applicata al PCB con degli stencil sui pad dei componenti prima del loro posizionamento.
• Saldatura a riflusso (SMT):
  • Dopo aver posizionato gli SMD, la scheda passa attraverso un forno di rifusione. Il processo di rifusione fonde la saldatura, fissando i componenti.
• Saldatura ad onda (THT):
  • Usato per componenti a foro passante, il processo prevede lo spostamento della scheda su un'onda di saldatura fusa.

Un controllo accurato del processo di fabbricazione è un fattore decisivo nella produzione. Un controllo improprio del volume di pasta saldante o deviazioni nelle impostazioni della temperatura di riscaldamento possono portare a una saldatura di scarsa qualità, con conseguenti problemi come ponticellamenti dei circuiti o giunti di saldatura fragili. Tali difetti di saldatura influiranno direttamente sulla velocità di qualificazione del processo di assemblaggio del circuito stampato.

Preparazione prima del processo di produzione del PCBA

L'esecuzione di progetti di produzione e assemblaggio di successo richiede un accurato lavoro preparatorio. Il team di progetto deve completare tutti i preparativi preliminari prima di avviare il processo di installazione del primo componente. Di seguito sono riportati gli elementi chiave della fase di preparazione del progetto:

• Assemblaggio del prototipo:Creare un piccolo lotto per convalidare il progetto e individuare gli errori.
• Gestione BOM (Bill of Materials):Elencare tutti i componenti elettronici, i numeri di parte esatti, l'imballaggio e le fonti di approvvigionamento.
• Disegno dello stencil per pasta saldante:Ottimizza il volume della pasta e la sua deposizione su ogni tampone.
• Disposizione dei punti di prova:Semplifica i test elettrici e funzionali fornendo l'accesso alla sonda.
• Programmazione del processo pick and place:Converte il file di progettazione in un movimento preciso per la macchina pick-and-place.

TECNOLOGIA LHD'S Processo di produzione PCBA passo dopo passo

Ecco una panoramica dettagliata della produzione di PCBA, dalla scheda nuda al PCB assemblato:

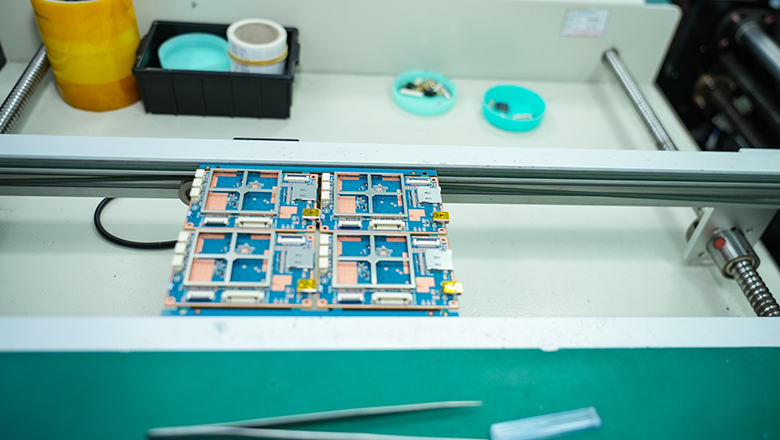

Controllo di fabbricazione PCB in entrata:

• L'ispezione visiva e dimensionale del circuito stampato garantisce l'assenza di deformazioni o errori di registrazione.

Applicazione della pasta saldante:

• Utilizzando un stencil per pasta saldante, la pasta viene applicata con precisione su ogni piazzola per PCB dove saranno posizionati i componenti a montaggio superficiale.

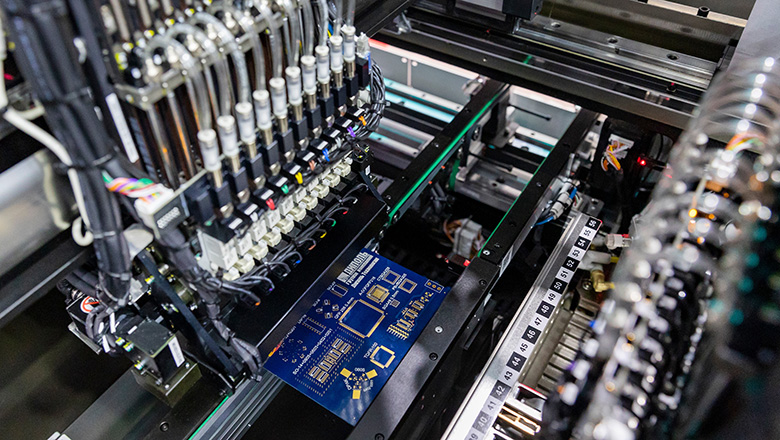

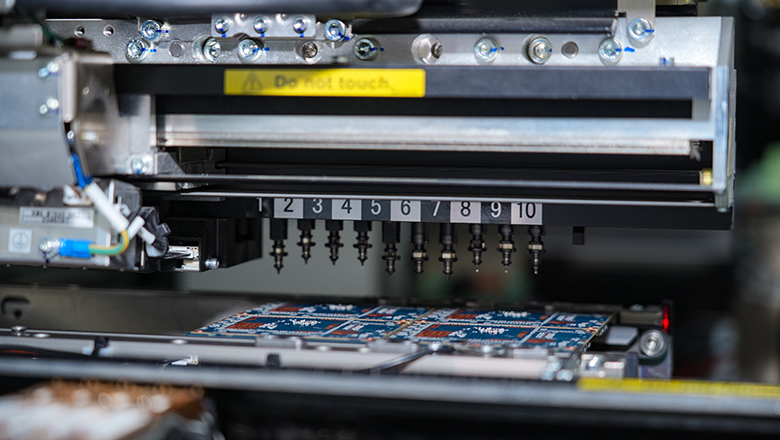

Posizionamento dei componenti:

• Una macchina pick-and-place o un operatore montano tutti i componenti elettronici a montaggio superficiale e/o passanti sul PCB preparato.
• Le linee ad alto volume utilizzano sistemi automatizzati ad alta velocità per il posizionamento, mentre la prototipazione può prevedere metodi semi-automatici o manuali.

Saldatura a riflusso (SMT):

• Le schede vengono riscaldate in un forno di rifusione, dove la pasta saldante si scioglie per formare solidi legami elettrici/fisici. Il processo di rifusione è attentamente studiato per garantire la sicurezza dei componenti e la qualità delle giunzioni di saldatura.

Saldatura ad onda (THT):

• Per l'inserimento dei componenti attraverso i fori, le schede vengono convogliate su un'onda di saldatura fusa, soluzione efficiente per grandi quantità della stessa scheda.

Ispezione ottica (AOI) e ispezione visiva:

• I sistemi AOI verificano automaticamente la presenza di parti mancanti, disallineate o inclinate, nonché la qualità della saldatura.
• L'ispezione visiva e i raggi X (per BGA, QFN e pacchetti densi) contribuiscono a garantire assemblaggi PCB affidabili.

Test funzionali e test elettrici:

• Dopo l'assemblaggio vengono eseguiti vari test elettrici: test di continuità, test funzionali, ICT (test in-circuit) e talvolta boundary scan.
• Le schede che non superano il test vengono segnalate per essere rielaborate.

Pulizia e ispezione finale:

• Prima dell'imballaggio, vengono ripulite le sfere di flusso o di saldatura residue e viene effettuata un'ultima ispezione visiva.

Confronto tra assemblaggio SMT, assemblaggio THT e assemblaggio PCB misto

Assemblaggio SMT

• Utilizzato principalmente per progetti moderni ad alta densità.
• Consente di posizionare i componenti su entrambi i lati della scheda (superiore e inferiore), massimizzando lo spazio.
• Questa soluzione si rivolge principalmente alle esigenze di assemblaggio di PCB di volumi medio-grandi, con una produzione superiore a mille unità. Il suo processo produttivo dimostra notevoli vantaggi in termini di velocità, pur mantenendo un'elevata efficienza operativa. In termini di controllo dei costi, questo approccio offre anche chiari vantaggi economici.
• Adatto a processi altamente automatizzati e impianti di produzione intelligenti.

Assemblea T.T.T

• Essenziale per fattori di forma personalizzati, ad alta potenza e ad alto stress.
• Foro nel PCB richiesto per ogni lead aumenta la complessità e i costi della scheda.
• La tecnologia through-hole è caratterizzata da un'efficienza produttiva relativamente bassa e da un maggiore coinvolgimento manuale. Questo processo può creare connessioni con un'elevatissima resistenza meccanica. Queste connessioni ad alta affidabilità sono fondamentali per garantire il funzionamento stabile dei circuiti stampati. Sono quindi ampiamente utilizzate nelle apparecchiature di controllo industriale e nei dispositivi elettronici per autoveicoli sottoposti a continue vibrazioni.

Assemblaggio misto (PCBA ibrido)

Assemblaggio PCB misto (o assemblaggio ibrido) combina il meglio di entrambi i mondi. Per le schede che necessitano sia di componenti miniaturizzati a montaggio superficiale sia della durevolezza dell'assemblaggio dei componenti tramite fori passanti, l'assemblaggio misto offre flessibilità:

• Esempi: Alimentatori (dove i connettori pesanti sono THT e le parti logiche sono SMT), stazioni base per telecomunicazioni e moduli medici complessi.
• Consente ai progettisti di utilizzare componenti con cavi o fili e SMD su una scheda assemblata.
• Spesso, la SMT viene completata per prima, seguita dal THT in una successiva operazione di assemblaggio e saldatura.
• I processi di assemblaggio di PCB misti richiedono un coordinamento meticoloso del flusso dei materiali e dei parametri di processo. Le fasi del processo in ogni fase di assemblaggio devono essere compatibili tra loro. Anche i parametri del profilo di temperatura per ogni fase devono rimanere coerenti.
• Suggerimento: Progetta il tuo PCB in modo da ridurre al minimo il numero di volte in cui una scheda assemblata deve essere maneggiata tra le operazioni SMT e THT; ciò riduce i difetti e ottimizza il processo di produzione.

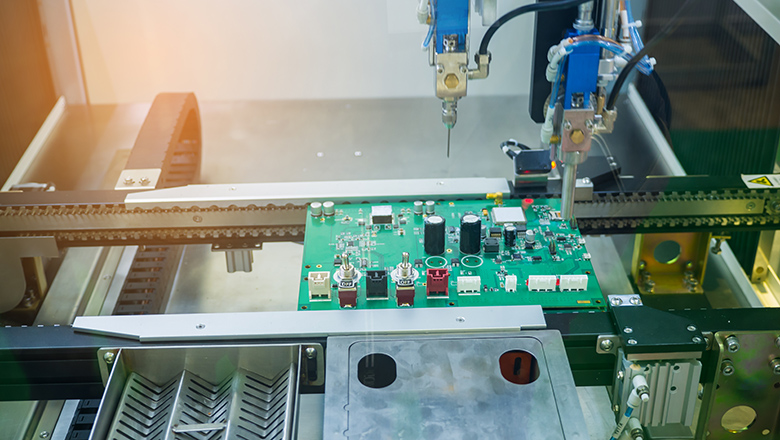

Assemblaggio PCB manuale vs. automatizzato

Nella scelta tra processi di assemblaggio manuali e automatizzati, le aziende dovrebbero condurre una valutazione completa delle caratteristiche del prodotto. Il ciclo di vita previsto del prodotto è il fattore principale da analizzare. La varietà dei componenti e la densità di layout sul circuito stampato determinano la complessità del processo di assemblaggio. Anche i requisiti specifici per la scala di produzione sono un indicatore critico da considerare.

Assemblaggio manuale

• Ideale per prototipi rapidi, realizzazioni personalizzate o processi di produzione molto ridotti.
• I tecnici posizionano i componenti e li saldano a mano, consentendo modifiche flessibili al design.
• Utile durante le prime fasi del PCBA quando sono previste modifiche.
• Limitazione:L'affaticamento dei lavoratori può causare risultati di saldatura variabili; la scalabilità è molto limitata.

Assemblaggio automatizzato

• Essenziali per l'assemblaggio di PCB ad alto volume, le linee automatizzate sfruttano macchine pick-and-place, stampanti stencil automatizzate per la pasta saldante e apparecchiature di rifusione e ispezione con trasportatore.
• Riduce i costi di manodopera per scheda, aumenta la produzione e consente un'ispezione visiva al 100% e il rilevamento automatico dei difetti.
• Garantisce una ripetibilità della qualità elevata per ogni PCB assemblato.
• Suggerimento:Per risultati coerenti e scalabili, passa all'automazione non appena il volume supera la produttività manuale.

Adattamento alla scala di produzione: dal prototipo all'assemblaggio di PCB ad alto volume

Capire come scalare il tuo Processo PCBA è fondamentale:

Prototipazione e produzione a basso volume

• Dare priorità alla flessibilità per i cambiamenti e ai test pratici.
• Interagisci con il tuo produttore affidabile di assemblaggio PCB in anticipo per ottimizzare la distinta base (BOM), la progettazione dello stencil di saldatura e gli aspetti DFM.
• Per le prime fasi di produzione, utilizzare l'assemblaggio manuale o semi-automatico.

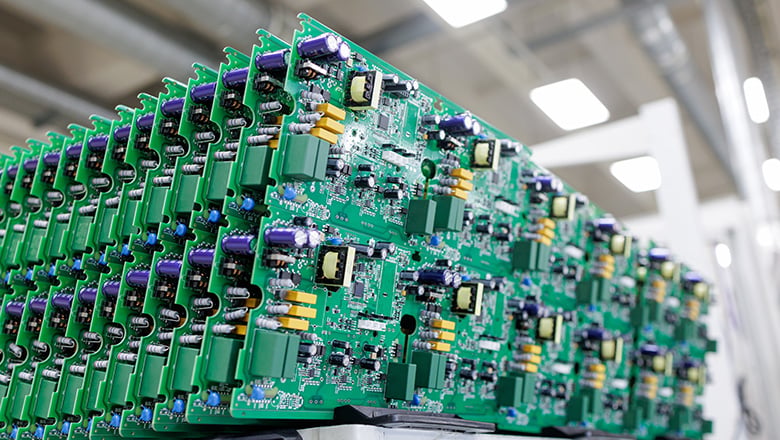

Assemblaggio PCB di medio e alto volume

• Passa alla stampa stencil automatizzata, alle macchine pick-and-place, ai forni di rifusione e all'AOI per ottenere velocità e resa.
• In questa fase, tutti i passaggi di assemblaggio, dall'applicazione della pasta saldante, al posizionamento dei componenti, alla saldatura a riflusso, ai test funzionali e boundary scan, sono strettamente integrati per garantire l'efficienza.
• Per i prodotti di consumo o per l'elettronica standardizzata, si ricorre all'assemblaggio a pannelli e alla depannellatura automatizzata.
• Il processo di produzione prevede il confezionamento finale in un ambiente sicuro ESD per prevenire guasti latenti.

Scala e approccio alla produzione

Progressi, tendenze e produzione intelligente nel PCBA

Le tecnologie emergenti rimodellano continuamente il processo di produzione dei PCBA:

Produzione intelligente e Industria 4.0

• Il monitoraggio automatizzato dei processi consente il monitoraggio della resa in tempo reale, la manutenzione predittiva delle macchine e l'ottimizzazione basata sui dati.
• L'analisi dei Big Data su ogni fase del processo di assemblaggio dei PCB contribuisce alla garanzia della qualità e alla pianificazione della catena di fornitura.
• La robotica per la depannelizzazione, la saldatura selettiva e persino la creazione di kit di componenti è sempre più diffusa negli stabilimenti ad alto volume.
• Servizi di produzione a distanza:Alcuni produttori di PCBA offrono DFM virtuale e simulazione di processo, consentendo di testare la producibilità del progetto da qualsiasi parte del mondo.

Tecniche avanzate

• 3D AOI:Utilizza immagini stereoscopiche per ispezionare il volume e l'altezza dei giunti di saldatura, particolarmente utile per BGA e aree SMT dense.
• Depaneling laser:Riduce lo stress meccanico rispetto ai morsi dei topi o al v-scoring.
• Assemblaggio senza piombo e senza alogeni:Ora standard per la conformità RoHS, una necessità nella produzione elettronica globale e nei mercati attenti all'ambiente.

Sfide principali nel processo di produzione di PCBA

Anche il processo di produzione PCBA più avanzato deve affrontare delle sfide:

• Miniaturizzazione:La manipolazione e la saldatura dei componenti 0201 o 01005 richiedono sistemi di posizionamento all'avanguardia e profili di riflusso ottimizzati.
• Carenza di componenti:Una gestione proattiva della distinta base, il confronto incrociato delle parti e le scorte di riserva possono aiutare a far fronte alla volatilità dell'offerta globale.
• Errori di progettazione:Investire nella prototipazione iniziale e in revisioni DFM approfondite. Gli errori individuati dopo l'espansione sono molto più costosi da correggere.
• Conformità di qualità:I prodotti medicali, automobilistici e aerospaziali devono essere conformi agli standard IPC-6012, ISO 13485, IATF 16949 e simili.
• Sostenibilità ambientale:Sempre più spesso, la fabbricazione e l'assemblaggio di PCB utilizzano il recupero di acqua/sostanze chimiche a ciclo chiuso e la tracciabilità dei componenti per il riciclaggio.

Terminologia chiave relativa a PCB e PCBA

Una guida pratica all'assemblaggio di PCB include sempre la comprensione dei termini chiave. Ecco alcuni tra i più importanti:

Perché collaborare con un produttore affidabile di assemblaggio PCB

La scelta di un produttore di PCBA idoneo è una decisione fondamentale e ha un impatto diretto sulle performance di mercato di un prodotto. Selezionare il giusto produttore di PCBA può non solo garantire il regolare svolgimento dei processi produttivi, ma anche consentire a un prodotto di entrare con successo nel mercato di riferimento. La scelta di un produttore di PCBA inappropriato può causare ritardi nei progetti, comportare costi aggiuntivi, innescare malfunzionamenti del prodotto, portare a richiami su larga scala ed esporre un prodotto a gravi rischi per la qualità.

Qualità chiave:

• Capacità tecniche nell'assemblaggio SMT, THT, assemblaggio misto e processi speciali (ad esempio BGA, fine-pitch e RF).
• Ispezione automatizzata: AOI, raggi X e ispezione visiva in linea.
• Tracciabilità: lotto, codice data e dati di processo allegati a ogni scheda.
• Supporto clienti in DFM, prototipazione, ridimensionamento e logistica.

Certificazioni (IPC, ISO, RoHS, IATF, ecc.) come prova di rigorosi sistemi di qualità.

Domande frequenti: PCBA, assemblaggio e altro

Q: Quali sono i passaggi essenziali per un processo di assemblaggio PCB affidabile?

A: Il processo di assemblaggio del PCBA comprende una serie di fasi critiche. Inizia con l'applicazione precisa della pasta saldante. Segue il posizionamento e l'installazione accurati dei componenti elettronici. Le connessioni elettriche vengono quindi stabilite tramite saldatura a rifusione o a onda. Dopo l'assemblaggio, viene eseguita un'ispezione ottica automatizzata. La fase finale prevede test completi delle prestazioni elettriche e funzionali. La gestione standardizzata del processo di assemblaggio garantisce che potenziali difetti vengano identificati e intercettati efficacemente durante le prime fasi di produzione.

Q: Come faccio a scegliere tra assemblaggio manuale e automatizzato?

A: Per la produzione di prototipi o prodotti con specifiche speciali, i metodi di assemblaggio manuali e semiautomatici offrono maggiore idoneità. Nella produzione di massa ripetitiva o nei progetti di assemblaggio di PCB su larga scala, la produzione automatizzata diventa un mezzo essenziale per controllare i costi, migliorare l'efficienza e garantire la costanza della qualità.

Q: Perché la pasta saldante è così importante nell'assemblaggio SMT?

A: La pasta saldante crea il legame elettrico e fisico tra i componenti a montaggio superficiale e le piazzole del PCB. La sua qualità e la sua applicazione precisa sono fondamentali per prevenire cortocircuiti, interruzioni o giunti di saldatura deboli.

Q: Cosa sono i test funzionali nei PCBA?

A: I test funzionali verificano che il PCB assemblato soddisfi le sue finalità progettuali applicando potenza e simulando condizioni operative reali, individuando errori che i semplici controlli di continuità potrebbero non rilevare.

Conclusione: il valore della precisione nel PCBA

Questa panoramica completa della produzione di PCBA dimostra che ogni fase, dalla progettazione e fabbricazione della scheda al pick-and-place, alla saldatura, all'ispezione e al collaudo, è fondamentale per creare un circuito elettronico funzionale che alimenti l'innovazione. Con la riduzione dei cicli di produzione e l'affidabilità sempre più imprescindibile, collaborare con partner qualificati, adottare l'ispezione automatizzata e concentrarsi sull'eccellenza del processo produttivo è più importante che mai. Una panoramica completa della produzione di PCBA rivela l'interconnessione di ogni fase di assemblaggio, l'importanza del controllo di processo e il valore della collaborazione con un produttore affidabile di PCB.

Nel moderno mondo della produzione elettronica, il processo PCBA è molto più che la semplice saldatura di componenti su un circuito stampato. Si tratta di un sofisticato processo di assemblaggio multidisciplinare che unisce competenze di progettazione, approvvigionamento, produzione e collaudo. Comprendendo le sfumature dell'applicazione della pasta saldante, della programmazione delle macchine pick-and-place, della saldatura a rifusione, dell'ispezione ottica e dell'integrazione dei test funzionali, potrete garantire che i vostri PCB funzionino in modo impeccabile nelle loro applicazioni finali.

Il passaggio da una scheda nuda a un PCB completamente assemblato è un percorso che richiede un'attenta pianificazione e un'incessante attenzione ai dettagli. I produttori di oggi devono ottimizzare ogni aspetto, dalla tecnologia di montaggio superficiale all'inserimento di componenti through-hole, fino all'assemblaggio di PCB misti per progetti complessi. Sfruttare strumenti di produzione intelligenti e l'automazione dei processi non solo aumenta la produttività, ma supporta anche la tracciabilità e la qualità in ogni fase.

Riepilogo delle migliori pratiche:

• Collaborare con il produttore del PCBA fin dalle prime fasi del processo di progettazione per ottenere un feedback DFM.
• Utilizza la prototipazione e la produzione pilota per convalidare il tuo prodotto prima di espanderlo.
• Insistere su un'ispezione completa e automatizzata (test ottici, a raggi X e funzionali) per individuare tempestivamente i difetti.
• Scegli partner che offrono una gamma completa di servizi, dall'approvvigionamento e fabbricazione di PCB all'assemblaggio e ai test.
