Assemblaggio PCB con tecnologia mista: guida agli assemblaggi SMT e misti

Introduzione: cos'è l'assemblaggio di PCB con tecnologia mista?

L'industria manifatturiera elettronica si sta sviluppando a un ritmo molto rapido. L'assemblaggio di PCB con tecnologie miste è un metodo di assemblaggio che rivoluziona gli approcci tradizionali. L'essenza di questo metodo è il montaggio di vari componenti elettronici sulla superficie di un circuito stampato. Durante questo processo, progettisti e produttori di PCB devono collaborare per raggiungere molteplici obiettivi. Devono garantire prestazioni stabili del prodotto e una qualità affidabile, evitando al contempo aumenti di dimensioni, costi o rigidità di progettazione.

L'assemblaggio di PCB con tecnologia mista è un metodo specializzato di produzione di circuiti stampati. Questo metodo impiega due tecniche contemporaneamente sulla stessa scheda. La prima è tecnologia a montaggio superficiale, che prevede il montaggio dei componenti direttamente sulla superficie della scheda e consente la miniaturizzazione del prodotto. Il secondo è tecnologia a foro passante, che prevede l'inserimento dei terminali dei componenti attraverso i fori nella scheda per il fissaggio, garantendo elevata stabilità e resistenza meccanica a componenti come connettori e condensatori di grandi dimensioni. La combinazione di queste due tecniche viene utilizzata principalmente in prodotti che richiedono sia dimensioni compatte che robustezza strutturale. L'assemblaggio di PCB con tecnologia mista rende la progettazione più flessibile e può adattarsi alle diverse esigenze della moderna industria manifatturiera elettronica. Questo approccio contribuisce a realizzare prodotti ad alte prestazioni, elevata convenienza ed elevata affidabilità.

Tecnologie fondamentali: SMT, THT e assemblaggio misto

Comprendere i vantaggi dell'assemblaggio ibrido richiede un prerequisito. Questo prerequisito è chiarire come tre forme tecniche definiscano il PCB a processo misto. La prima forma tecnica è la tecnologia a montaggio superficiale, che mira a ottenere la miniaturizzazione dei componenti. La seconda forma tecnica è la tecnologia a foro passante, che mira a fornire un'elevata resistenza meccanica ai componenti. La terza forma tecnica è la combinazione delle due precedenti, che mira a bilanciare miniaturizzazione ed elevata resistenza sulla stessa scheda. Queste tre forme insieme costituiscono la definizione fondamentale del PCB a processo misto.

Tecnologia di montaggio superficiale (SMT) negli assemblaggi PCB

SMT (Surface Mount Technology) consente il montaggio diretto dei componenti sulla superficie del PCB. L'assemblaggio SMT è comune per la produzione e l'assemblaggio di PCB compatti, automatizzati e ad alta velocità, ed è perfetto per i circuiti miniaturizzati presenti negli smartphone, nei dispositivi indossabili e nei computer ad alta densità.

Attributi chiave SMT:

• Posizionamento automatizzato dei componenti SMT tramite macchine pick-and-place.
• I componenti SMT vengono saldati su piazzole di pasta saldante prestampate.
• Consente layout ad alta densità, riducendo le dimensioni del PCB.
• Aumenta la produttività, riduce i costi di assemblaggio.

Tecnologia Through-Hole (THT) nell'assemblaggio di circuiti stampati

Assemblaggio THT prevede l'inserimento di terminali di componenti più grandi o più robusti attraverso fori preforati nel PCB. I componenti passanti vengono poi saldati dal lato opposto della scheda.

Il THT è fondamentale per:

• Componenti che richiedono elevata resistenza meccanica (connettori, trasformatori).
• Gestione di correnti più elevate o supporto di dispositivi elettronici di potenza.
• Applicazioni che necessitano di una rielaborazione più semplice o di riparazioni sul campo.

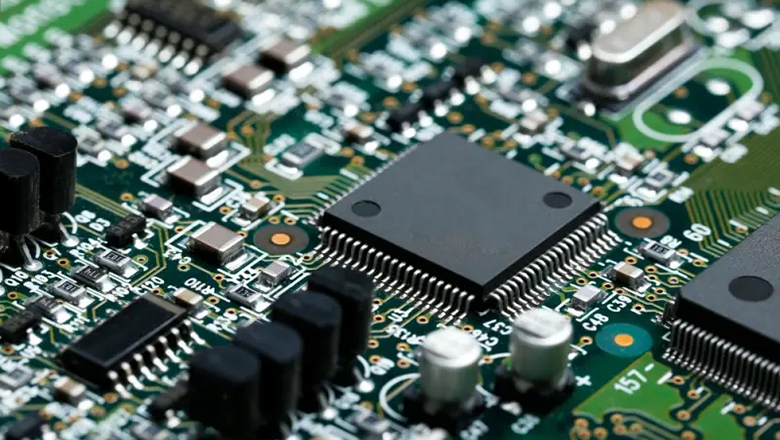

Assemblaggio PCB con tecnologia mista: combinazione di SMT e THT

L'assemblaggio di PCB con tecnologia mista si riferisce a un approccio di produzione di circuiti stampati. Questo approccio si traduce in un circuito stampato che contiene sia componenti con tecnologia a montaggio superficiale (SMT) sia componenti con tecnologia a foro passante (THT). Questo processo di assemblaggio misto utilizza la tecnologia SMT per ottenere un posizionamento compatto e automatizzato dei componenti. Questo processo si basa sulla tecnologia THT per garantire la stabilità meccanica delle connessioni dei componenti. La tecnologia mista offre ai produttori di componenti elettronici una soluzione di assemblaggio di circuiti stampati. Questa soluzione consente di ottenere contemporaneamente un utilizzo ottimale dello spazio, prestazioni e affidabilità.

Cosa rende unica la tecnologia mista?

• Combina la tecnologia di montaggio superficiale (SMT) e l'assemblaggio tramite foro passante.
• Massimizza la flessibilità delle soluzioni di assemblaggio.
• Supporta una gamma più ampia di applicazioni di tecnologia mista.
• Riduce i colli di bottiglia di assemblaggio e produzione rispetto al THT puro.

Principali vantaggi dell'assemblaggio di PCB con tecnologia mista

Analizziamo i vantaggi dell'assemblaggio di PCB con tecnologia mista e perché così tanti settori si affidano a questo approccio.

Vantaggi dell'assemblaggio misto

Maggiore flessibilità di progettazione e supporto di layout innovativi

• I progettisti possono posizionare componenti SMT compatti e ad alta velocità in aree ad alta densità del circuito stampato. Allo stesso tempo, i componenti THT sensibili o ad alta potenza possono essere posizionati in un'altra area dello stesso circuito stampato. L'approccio progettuale descritto sopra consente di ottenere uno schema di routing del circuito ottimizzato. Questo metodo di progettazione porta in definitiva a un miglioramento della funzionalità complessiva del circuito.

Resistenza meccanica e affidabilità

• I connettori THT e i condensatori di grandi dimensioni sono in grado di resistere a sollecitazioni meccaniche, interferenze da vibrazioni e cicli ripetuti di inserimento ed estrazione. Questa tolleranza è un indicatore di prestazioni fondamentale per i circuiti stampati utilizzati nell'elettronica automobilistica, nelle apparecchiature aerospaziali e nelle applicazioni di controllo industriale.

Prestazioni termiche migliorate

• I componenti through-hole sono eccellenti nella dissipazione del calore; il posizionamento delle parti THT lontano dalle parti SMT sensibili impedisce la sovrapposizione termica con le SMT vicine e protegge dal surriscaldamento.

Ottimizzazione dei costi

• Il processo SMT viene applicato principalmente al montaggio automatizzato di componenti prodotti in serie, riducendo il ciclo di assemblaggio dei PCB e i costi di produzione. Il processo THT viene utilizzato selettivamente in scenari specifici per componenti di alto valore che svolgono compiti critici, e questa strategia di applicazione selettiva aiuta le aziende a evitare investimenti di capitale non necessari.

Componente legacy e integrazione moderna

• Gli assemblaggi misti consentono di continuare a utilizzare i componenti through-hole legacy insieme alle nuove tecnologie SMT e THT, semplificando l'aggiornamento e l'aggiornamento dei prodotti.

Prototipazione semplificata per la produzione completa

• La combinazione di posizionamento manuale per i prototipi e assemblaggio automatizzato per la produzione riduce i tempi di commercializzazione e supporta le modifiche di progettazione senza incidere in modo significativo sui costi.

Applicazioni di assemblaggi PCB con tecnologia mista

Le applicazioni dell'assemblaggio di PCB con tecnologia mista abbracciano quasi tutti i settori che valorizzano durata, compattezza e prestazioni.

Settori chiave che utilizzano l'assemblaggio di PCB misti:

Elettronica industriale: Pannelli di controllo, PLC, driver motore: combinare circuiti integrati SMT con connettori/relè THT.

Elettronica automobilistica: ECU, moduli di potenza, interfacce dei sensori: traggono vantaggio dalla robustezza e dalla durata dei connettori e dalla densa elaborazione analogica/digitale.

Dispositivi medici: Apparecchiature di imaging portatili, strumenti di laboratorio, monitor per pazienti; ingressi robusti (THT) con elaborazione miniaturizzata (SMT).

Elettronica aerospaziale e militare: Avionica, schede radar, comunicazioni; le esigenze di affidabilità e certificazione richiedono l'assemblaggio di PCB con tecnologie miste.

Elettronica di potenza ed energia: Combina l'assemblaggio ad alta potenza e passante per componenti montati su telaio con il posizionamento automatizzato dei controller SMT.

Perché gli assemblaggi misti eccellono

• Le applicazioni includono situazioni con requisiti sovrapposti di resistenza meccanica, rilavorabilità ed efficienza dello spazio.
• Quando la gestione termica è un problema, il THT garantisce la dissipazione del calore, mentre l'SMT massimizza la densità del circuito.
• Combinando questi metodi è possibile ottimizzare la produzione e l'assemblaggio, senza compromettere l'affidabilità.

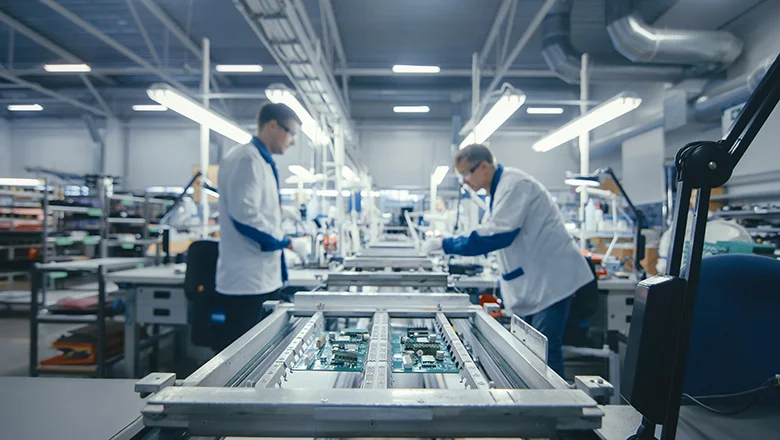

Il processo di assemblaggio misto: combinazione di SMT e THT

Migliori processo di assemblaggio L'assemblaggio di PCB con tecnologie miste è più complesso rispetto all'utilizzo di SMT o THT da soli. Ecco una guida dettagliata su come i migliori servizi di assemblaggio PCB gestiscono gli assemblaggi di PCB con tecnologie miste:

Panoramica del flusso di lavoro di assemblaggio misto

Passaggi dettagliati del metodo di assemblaggio

1. Assemblaggio SMT:Pasta saldante applicata sulla superficie del PCB, quindi posizionamento automatizzato dei componenti SMT. Le regioni SMT e through-hole vengono sequenziate per ridurre il rischio termico e ottimizzare la produttività.
2. Montaggio THT:Dopo la rifusione SMT, i componenti THT e le parti passanti vengono inseriti manualmente o semiautomaticamente. Il posizionamento avviene lontano dalle zone in cui i giunti di saldatura SMT potrebbero essere compromessi.
3. Metodi di saldatura:

• Saldatura a riflusso per SMT.
• I produttori utilizzano la saldatura a onda per completare la saldatura dei componenti THT, un processo adatto solo all'assemblaggio di circuiti stampati monofacciali. Per i circuiti stampati con componenti disposti in modo denso o per quelli che adottano l'assemblaggio bifacciale, i produttori opteranno per la saldatura a onda selettiva, mentre gli operatori eseguiranno la saldatura manuale in circostanze particolari, quando le zone termicamente alterate dei pin THT si sovrappongono a quelle dei componenti SMT adiacenti.

4. Ispezione ottica automatizzata (AOI):L'apparecchiatura AOI rileva il disallineamento dei componenti SMT e THT. Questa apparecchiatura identifica la presenza di giunti di saldatura difettosi e rileva il verificarsi di tombstoning. La tecnologia AOI impedisce che i layout ad alta densità nascondano i difetti. Questo lavoro evita la creazione di punti ciechi di ispezione causati dalla sovrapposizione con componenti SMT adiacenti.
5. Ispezione automatizzata a raggi X (AXI):Questo metodo di ispezione viene utilizzato principalmente in aree con componenti densamente assemblati. Alcuni esempi includono package BGA o posizioni in cui i componenti a montaggio superficiale si sovrappongono ai componenti a foro passante. Viene utilizzato per identificare difetti nei giunti di saldatura nascosti sotto i componenti, difficili da osservare direttamente.
   Ispezione manuale e test funzionali: tecnici qualificati ispezionano visivamente i gruppi chiave ed eseguono test funzionali in-circuit o a livello di sistema.
6. ICT (test in-circuit):Verifica l'integrità del circuito, particolarmente utile quando la progettazione per l'assemblaggio prevede punti di prova accessibili sia per l'assemblaggio SMT che per quello passante.
   Test ambientali e di burn-in: comuni nei settori aerospaziale, militare e automobilistico, i test di burn-in simulano lo stress reale, convalidando la resilienza sia di SMT che di THT su una singola scheda.

Questo approccio multilivello garantisce che gli assemblaggi di PCB con tecnologia mista soddisfino rigorosi standard di settore e criteri prestazionali, senza compromettere la velocità o i costi nella produzione e nell'assemblaggio di PCB in grandi volumi.

Regole di progettazione PCB per tecnologia mista

Il successo dell'assemblaggio di PCB con tecnologie miste si basa su una progettazione attenta e dettagliata. Il rispetto delle regole di progettazione consente una produzione e un assemblaggio più fluidi, riduce al minimo gli errori e aumenta l'affidabilità complessiva dei componenti elettronici.

Regole essenziali di progettazione

Disposizione e sequenziamento dei componenti:

• Separare le zone SMT dense dalle aree THT per evitare ponti di saldatura e facilitare il posizionamento automatico.
• Posizionare i connettori THT o i condensatori di grandi dimensioni in modo strategico lontano dalle parti SMT sensibili per evitare stress termici e semplificare il processo di assemblaggio.

Dimensionamento dei fori e progettazione delle pastiglie:

• Per i componenti a foro passante, seguire le regole di progettazione IPC per il diametro del foro e le dimensioni dell'anello anulare. Un dimensionamento corretto evita giunzioni deboli o costose rilavorazioni durante l'assemblaggio del circuito stampato.

Gestione termica:

• Aggiungere rilievi termici ai pad THT collegati ai piani di massa, prevenendo giunzioni fredde durante la saldatura a onda o selettiva.
• Pianificare le regioni SMT e THT in modo da ridurre al minimo la sovrapposizione termica con SMT nelle vicinanze, in particolare se sono necessari più cicli di saldatura.

Accesso per test e ispezioni:

• Progettazione per il test (DFT): posizionare punti di prova accessibili per test in-circuit e funzionali, soprattutto in assemblaggi misti.

Progettazione per l'assemblaggio (DFA):

• Collabora con il tuo fornitore di servizi di assemblaggio PCB per garantire che ogni fase, dalla stampa dell'impasto all'ispezione finale, sia in linea con le reali capacità di produzione e assemblaggio.

Panellizzazione:

• Utilizzate i pannelli in serie per semplificare sia l'assemblaggio SMT (per un posizionamento automatizzato compatto) sia il posizionamento manuale THT. Ciò riduce i costi di gestione e velocizza sia la prototipazione che i cicli di produzione completi.

Considerazioni su costi, affidabilità e produzione

Comprendere gli impatti economici e di affidabilità dell'assemblaggio di PCB misti aiuta a orientare le strategie di progettazione e produzione.

Fattori di costo e strategie di ottimizzazione

• SMT per una produzione compatta e ad alto volume:La soluzione più conveniente per progetti di circuiti ad alta densità e applicazioni nell'elettronica di consumo e industriale.
• THT per ancoraggio meccanico e di potenza:Utilizzo di nicchia in ambienti ad alta corrente o ad alto stress: l'utilizzo di tecnologie miste consente di tenere sotto controllo i costi applicando THT solo dove necessario.
• Riduzione delle fasi di assemblaggio:Gli assemblaggi misti riducono i tempi di assemblaggio concentrando il THT solo dove offre valore aggiunto, mentre la maggior parte dell'area della scheda è riservata alla SMT, veloce ed economica.
• Panellizzazione:Aumenta la produttività e consente un maggiore controllo dei costi sia nell'assemblaggio SMT automatizzato che nel posizionamento manuale THT.

Affidabilità e Qualità

L'affidabilità è al centro di ogni assemblaggio di PCB con tecnologie miste. La combinazione di tecnologie SMT e THT consente ai produttori di ottenere:

• Elevata resistenza alle vibrazioni, agli urti e alle temperature senza compromettere la densità del circuito o il set di funzionalità.
• Riparabilità sul campo: i componenti THT sono più facili da sostituire durante la manutenzione, prolungando la durata del prodotto.
• Percentuali di difettosità inferiori, poiché l'applicazione selettiva di ciascun metodo di assemblaggio evita di sovraccaricare entrambi con tipi di componenti inappropriati.

Miglioramenti nella produzione e nell'assemblaggio

• Automazione in SMT e THT:Le linee di produzione e di assemblaggio ora utilizzano robot per l'inserimento del THT, velocizzando ulteriormente la produzione di massa e riducendo i costi del lavoro manuale.
• Progettazione per la produzione e l'assemblaggio (DFMA):Le pratiche di ingegneria simultanea aiutano a identificare i colli di bottiglia nel processo di assemblaggio e ad eliminare passaggi sovrapposti o ridondanti.

Scelta di un produttore di PCB per la tecnologia mista

Selezionare un produttore di PCB affidabile è fondamentale per il successo di qualsiasi assemblaggio di PCB con tecnologie miste. Ecco i passaggi e le considerazioni da tenere a mente:

• Esperienza con la tecnologia di assemblaggio misto: Assicurati che il tuo partner sia specializzato sia nell'assemblaggio SMT che in quello through-hole e che abbia una comprovata esperienza nella fornitura di PCB con tecnologie miste per il tuo settore.
• Certificazione e standard: Fornitori selezionati che aderiscono agli standard IPC, ISO 9001 e specifici del settore, che garantiscono un processo di assemblaggio robusto e assemblaggi di PCB affidabili.
• Collaborazione progettuale: Il produttore di PCB dovrebbe offrire consulenze sulla progettazione per l'assemblaggio, contribuendo a semplificare preventivamente il processo di assemblaggio e a garantire la conformità alle regole di progettazione.
• Capacità di ispezione: Confermare che l'ispezione AOI, a raggi X e manuale fanno parte dei loro servizi standard di assemblaggio di PCB, in particolare per progetti complessi di assemblaggio di PCB misti.
• Transizione dalla prototipazione alla produzione di massa: Assicurati che il tuo partner di assemblaggio possa crescere insieme a te, dai prototipi alla produzione completa, riducendo al minimo i rischi della catena di fornitura e i tempi di consegna.

Domande frequenti (FAQ)

D1: Quali sono le applicazioni tipiche dell'assemblaggio di PCB con tecnologia mista?

R: Le applicazioni della tecnologia mista spaziano dalle centraline elettroniche per autoveicoli, alle schede di controllo industriali e alle apparecchiature mediche, fino ai moduli aerospaziali, ovvero ovunque siano richieste sia affidabilità che layout compatti.

D2: In che modo l'assemblaggio di PCB con tecnologia mista consente una maggiore flessibilità di progettazione?

R: Combinando le tecnologie SMT e THT, è possibile popolare densamente i PCB con logica digitale, posizionando strategicamente connettori robusti e funzionali o componenti di alimentazione utilizzando THT, senza compromessi.

D3: Un metodo di assemblaggio misto costa di più di un metodo SMT o THT puro?

R: Non necessariamente. L'assemblaggio misto riduce i costi di assemblaggio e di produzione complessivi concentrando ogni metodo di assemblaggio solo dove offre il massimo valore, evitando spese inutili.

D4: L'assemblaggio di PCB misti può essere utilizzato sia per la prototipazione che per produzioni di grandi volumi?

R: Assolutamente sì. È facilmente scalabile: assemblaggio manuale per i prototipi e posizionamento automatizzato per la produzione e l'assemblaggio su larga scala.

D5: Quali regole di progettazione comuni dovrei seguire per gli assemblaggi misti?

R: Mantenere le regioni SMT e THT ben definite, evitare sovrapposizioni con parti SMT vicine durante la saldatura THT e progettare sempre per un'ispezione e una testabilità robuste.

Conclusione e passaggi successivi

Nel mondo della produzione elettronica, l'assemblaggio di PCB con tecnologie miste rappresenta il gold standard per la fornitura di componenti elettronici ad alta affidabilità, compatti ed economici. Combinando SMT e THT, bilanciando il posizionamento automatizzato e l'assemblaggio manuale, gli ingegneri creano PCB a prova di futuro per applicazioni mission-critical in ogni settore.
